Модификация

Конструктивные особенности

Кол-во изм. осей

Способ крепления

Тип выхода

Материал корпуса

1

2

3

4

5

Акселерометры общего назначения 1V0, 1V1

1V001HB

1

шпилька

М5

горизонтальный разъём (10-32 UNF)

нержавеющая сталь

1V101TA-XX

1

шпилька

M5

вертикальный встроенный кабель

нержавеющая сталь

1V101HB-XX

горизонтальный разъём (10-32 UNF)

1V102HB-XX

нержавеющая сталь/ титановый сплав

1V102HA-XX

горизонтальный встроенный кабель

1V102TB-XX

вертикальный разъём (10-32 UNF)

1V101TB-XX

нержавеющая сталь

1V103TB-XX

клеевой

титановый сплав

1V103TA-XX

вертикальный встроенный кабель

1V104HA-XX

горизонтальный встроенный кабель

1V151HA-XX

3

винт M5

1V151HC-XX

горизонтальный разъём (4-конт. 1/4-28 UNF)

1V153HC-XX

1V155HC-XX

1V152HC-XX

шпилька

M5

1V152HE-XX

горизонтальный разъём (3-конт. М6х0,5)

1V152HA-XX

горизонтальный встроенный кабель

1V153HC-XX-01

винт M5

горизонтальный разъём (4-конт. 1/4-28 UNF)

нержавеющая сталь

1V154HC-XX

Промышленные акселерометры 1V2, 1V6

1V201HH-XX

1

винт М6

горизонтальный разъём (2-х конт. 5/8-24 UNEF)

нержавеющая сталь

1V203HH-XX

1V201HA-XX

горизонтальный встроенный кабель

1V201HA-XX(T)

1V203HA-XX

1V203HA-XX(T)

1V201HM-XX

горизонтальный встроенный кабель с металлорукавом

1V201HM-XX(T)

1V203HM-XX

1V203HM-XX(T)

1V201HT-XX(T)

горизонтальный разъём (3-х конт. 5/8-24 UNEF)

1V203HT-Xx(t)

1V202TH-XX

шпилька

М6

вертикальный разъём (2-х конт. 5/8-24 UNEF)

1V202TA-XX

вертикальный встроенный кабель

1V202TA-XX(T)

1V202TM-XX

вертикальный встроенный кабель с металлорукавом

1V202TM-XX(T)

1V202TT-XX(T)

вертикальный разъём (3-х конт. 5/8-24 UNEF)

1

2

3

4

5

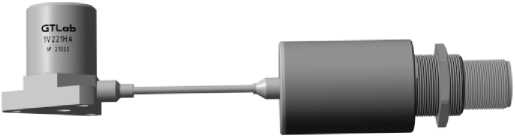

1V221HP-10

1

3 винта

М4 или шпилька

M5

разъём 2РМГ14Б4Ш

нержавеющая сталь

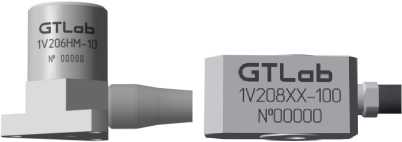

1V206HM-10

горизонтальный встроенный кабель с металлорукавом

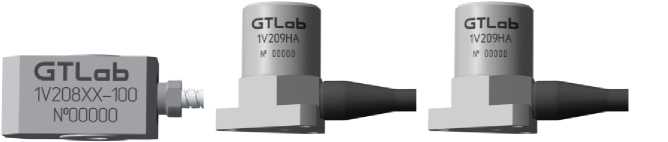

1V209HM-XX

1V209HA-XX

горизонтальный встроенный кабель

1V208HA-100

винт M8

1V208HM-100

горизонтальный встроенный кабель с металлорукавом

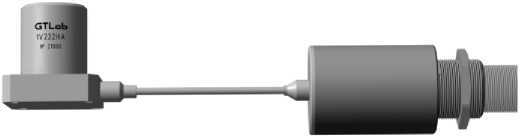

1V222HP-10

4 винта M3

разъём 2РМГ14Б4Ш

1V251HM-100

3

горизонтальный встроенный кабель с металлорукавом

1V601TH-100-01

1

резьбовой хвостовик

M6

вертикальный разъём (2-х конт. 5/8-24 UNEF)

нержавеющая сталь

1V601TA-100-01

вертикальный встроенный кабель

1V601TM-100-01

вертикальный встроенный кабель с металлорукавом

1V601TH-100-02

резьбовой хвостовик

M8

вертикальный разъём (2-х конт. 5/8-24 UNEF)

1V601TA-100-02

вертикальный встроенный кабель

1V601TM-100-02

вертикальный встроенный кабель с металлорукавом

1V601TH-100-03

резьбовой хвостовик 5/16

18 UNC

вертикальный разъём (2-х конт. 5/8-24 UNEF)

1V601TA-100-03

вертикальный встроенный кабель

1V601TM-100-03

вертикальный встроенный кабель с металлорукавом

Ударные акселерометры 1V3

1V301HA-XX

1

клеевой

горизонтальный встроенный кабель

нержавеющая сталь

1V302HA-XX

резьбовой хвостовик

М5

то3ТВ-хх

резьбовой хвостовик

М6

вертикальный разъём (10-32 UNF)

Высокочувствительные акселерометры 1V4

1V401HS-XX*

1

шпилька

М5

горизонтальный разъём SMA

нержавеющая сталь

Подводные акселерометры 1V7

1V703HA-XX

1

винт M6

горизонтальный встроенный кабель

нержавеющая сталь

1V701TA-XX

шпилька

М5

вертикальный встроенный кабель

1V702TA-XX

1V751HA-XX

3

горизонтальный встроенный кабель

Наименование

Обозначение

Количество

Акселерометр серии 1VXXXXX-XX

ГТБВ.402159.ХХХ-ХХ*

1 шт.

Акселерометр серии 1VXXXXX-XX. Паспорт

ГТБВ.402159.ХХХ-ХХПС

1 шт.

Акселерометры серии 1V. Руководство по эксплуатации

ГТБВ.402159РЭ

1 экз.

на партию

* - индивидуальное обозначение по конструкторской документации

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с^-2):

- для 1V101HB-1000, 1V101TB-1000, 1V101TA-1000, 1V154HC-1000, 1V401HS-1000, 1V701TA-1000

100

- для 1V101HB-500, 1V101TB-500, 1V101TA-500, 1V102HB-500, 1V102TB-500, 1V102HA-500, 1V151HA-500, 1V151HC-500, 1V154HC-500, 1V401HS-500, 1V701TA-500, 1V702TA-500

50

- для 1V001HB, 1V101HB-100,    1V101TB-100, 1V101TA-100,

1V102HB-100, 1V102TB-100, 1V102HA-100, 1V103TB-100, 1V103TA-100, 1V104HA-100, 1V151HA-100, 1V151HC-100, 1V152HE-100, 1V152HC-100, 1V152HA-100,     1V153HC-100,     1V153HC-100-01,     1V154HC-100,

1V201HH-100,    1V201HA-100,    1V201HA-100(T),    1V201HM-100,

1V201HM-100(T), 1V201HT-100(T), 1V202TH-100, 1V202TA-100, 1V202TA-100(T), 1V202TM-100, 1V202TM-100(T), 1V202TT-100(T), 1V203HH-100, 1V203HA-100, 1V203HA-100(T), 1V203HM-100, 1V203HM-100(T), 1V203HT-100(T),  1V208HA-100,  1V208HM-100,  1V209HA-100,  1V209HM-100,

1V251HM-100,  1V601TH-100-XX,  1V601TA-100-XX,  1V601TM-100-XX,

1V701TA-100, 1V702TA-100, 1V703HA-100, 1V751HA-100

10

- для 1V153HC-50, 1V153HC-50-01

5

- для 1V152HE-30,    1V152HC-30, 1V152HA-30,    1V153HC-30,

1V153HC-30-01, 1V155HC-30, 1V201HH-30, 1V201HA-30, 1V201HA-30(T), 1V201HM-30, 1V201HM-30(T), 1V201HT-30(T), 1V202TH-30, 1V202TA-30, 1V202TA-30(T), 1V202TM-30, 1V202TM-30(T), 1V202TT-30(T), 1V203HH-30, 1V203HA-30, 1V203HA-30(T), 1V203HM-30, 1V203HM-30(T), 1V203HT-30(T), 1V209HA-30, 1V209HM-30, 1V703HA-30, 1V751HA-30

3

- для 1V102HB-10,    1V102TB-10, 1V102HA-10,    1V103TB-10,

1V103TA-10,  1V104HA-10,  1V151HA-10,  1V151HC-10,  1V152HE-10,

1V152HC-10, 1V152HA-10, 1V153HC-10, 1V153HC-10-01, 1V155HC-10, 1V201HH-10, 1V201HA-10, 1V201HA-10(T), 1V201HM-10, 1V201HM-10(T), 1V201HT-10(T), 1V202TH-10, 1V202TA-10, 1V202TA-10(T), 1V202TM-10, 1V202TM-10(T),     1V202TT-10(T),     1V203HH-10,     1V203HA-10,

1V203HA-10(T),    1V203HM-10, 1V203HM-10(T),    1V203HT-10(T),

1V206HM-10,  1V209HA-10,  1V209HM-10,  1V221HP-10,  1V222HP-10,

1V702TA-10, 1V751HA-10

1

- для 1V102HB-5, 1V102TB-5, 1V102HA-5

0,5

- для 1V301HA-3

0,3

- для 1V102HB-2, 1V102TB-2, 1V102HA-2, 1V302HA-2, 1V303TB-2

0,2

- для 1V102HB-1, 1V102TB-1, 1V102HA-1, 1V103TB-1, 1V103TA-1, 1V104HA-1, 1V152HE-1, 1V152HC-1, 1V152HA-1, 1V301HA-1, 1V302HA-1, 1V303TB-1, 1V751HA-1

0,1

- для 1V303TB-0,5

0,05

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:

- для всех модификаций (кроме 1V001HB, 1V208XX-100, 1V221HP-10, 1V222HP-10)

±10

- для 1V001HB, 1V208XX-100, 1V221HP-10, 1V222HP-10

±5

Наименование характеристики

Значение

Максимальное значение амплитуды измеряемого ускорения, м^с^-2, не менее:

- для ^ХХХХХ-1000

50

- для ^ХХХХХ-500

100

- для 1V001HB, ^ХХХХХ-100, 1УХХХХХ-100(Т)

500

- для т01ХХ-100-ХХ

600

- для ^153НС-50-ХХ

1000

- для ^ХХХХХ-30, ^ХХХХХ-30(Т)

1600

- для ^ХХХХХ-10, ^ХХХХХ-10(т)

5000

- для 1\'102ХХ-5

10000

- для 1V301HA-3

16000

- для 1УХХХХХ-2

25000

- для 1УХХХХХ-1

50000

- для 1V303TB-0,5

100000

Нелинейность амплитудной характеристики, %, в пределах

±4

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1V251HM-100

5

- для 1V401HS-1000

6

- для 1V401HS-500

9

- для 1V101TA-XX, 1V221HP-10, 1V222HP-10, 1V701TA-XX

15

- для IVI53IIC-ХХ-ХХ, 1V154HC-XX

18

- для 1V101HB-XX, 1V101TB-XX

20

- для 1V206HM-10, ^209ХХ-ХХ

25

- для т01ХХ-100-ХХ

28

- для 1\'201ХХ-ХХ, т01ХХ-ХХ(Т), т02ХХ-ХХ, ^202ХХ-ХХ(Т),

^203ХХ-ХХ, 1\'203ХХ-ХХ(Т), т08ХХ-100, т03^-ХХ

30

- для 1V001HB, ^702ТА-ХХ

36

- для М03ХХ-10, т03ХХ-100, 1V104HA-10, 1V104HA-100,

45

т51ХХ-ХХ, ^152ХХ-ХХ, т55Ж-ХХ, т5ША-ХХ

- для 1V102ХХ-5, т02ХХ-10, т02ХХ-100, М02ХХ-500

50

- для т03ХХ-1, 1V104HA-1, 1V301HA-3, ^303ТВ-1, ^303ТВ-2

55

- для т02ХХ-1, 1\'102ХХ-2, 1V302HA-2

70

- для 1V301HA-1, 1V302HA-1, ^303ТВ-0,5

75

Диапазон рабочих частот F1 (неравномерность частотной характеристики в пределах ±12,5 %), Гц:

- для 1V251HM-100

от 1 до 800

- для 1V401HS-1000

от 0,1 до 1600

- для 1V401HS-500

от 0,1 до 3000

- для 1V101TA-XX, т0™-ХХ

от 1 до 5000

- для 1V221HP-10, 1V222HP-10

от 20 до 5000

- для IVI53I IC-ХХ-ХХ, т54Ж-ХХ

от 0,5 до 6000

- для т01ХХ-100-ХХ

от 2 до 6000

- для 1У10ШВ-ХХ, т01ТВ-ХХ

от 0,5 до 6300

- для 1\'209ХХ-ХХ

от 0,5 до 8000

- для 1V206HM-10

от 1 до 8000

- для 1\'201ХХ-ХХ, ^201ХХ-ХХ(Т), ^202ХХ-ХХ, ^202ХХ-ХХ(Т),

^203ХХ-ХХ, 1V203HA-XX(T)

от 0,5 до 9000

- для 1V703HA-XX

от 1 до 9000

- для 1\'208ХХ-100

от 2 до 10000

- для 1V001HB

от 0,5 до 12000

- для 1V702TA-XX

от 1 до 12000

Наименование характеристики

Значение

Диапазон рабочих частот F1 (неравномерность частотной характеристики в пределах ±12,5 %), Гц:

- для т51ХХ-ХХ, ^152ХХ-ХХ, 1V155HC-XX

от 0,5 до 15000

- для 1V751HA-XX

от 1 до 15000

- для 1У102ХХ-5, т02ХХ-10, т02ХХ-100, т02ХХ-500

от 0,5 до 16000

- для т03ХХ-10, т03ХХ-100, 1V104HA-10, 1V104HA-100

от 5 до 15000

- для т03ХХ-1, 1V104HA-1

от 5 до 18000

- для 1V301HA-3, 1V303TB-1, 1V303TB-2

от 10 до 18000

- для т02ХХ-1, 1\'102ХХ-2

от 5 до 23000*

- для 1V302HA-2

от 10 до 23000*

- для 1V301HA-1, 1V302HA-1

от 10 до 25000*

- для 1V303TB-0,05

от 20 до 25000*

Диапазон рабочих частот F2 (неравномерность частотной характеристики в пределах ±45 %), Гц:

- для 1V251HM-100

от 0,5 до 2400

- для 1V401HS-1000

от 0,04 до 3000

- для 1V401HS-500

от 0,04 до 4500

- для 1V101TA-XX 1V701TA-XX

от 0,5 до 8000

- для 1V221HP-10, 1V222HP-10

от 10 до 8000

- для 1V153HC-XX-ХХ, 1V154HC-XX

от 0,3 до 10000

- для т01ХХ-100-ХХ

от 1 до 10000

- для 1V101HB-XX, 1V101TB-XX

от 0,2 до 12000

- для ^209ХХ-ХХ

от 0,3 до 12000

• - для 1V206HM-10

• - для ^201ХХ-ХХ, ^201ХХ-ХХ(Т), ^202ХХ-ХХ, ^202ХХ-ХХ(Т),

от 0,4 до 12000

^203ХХ-ХХ, 1V203HA-XX(T)

от 0,3 до 15000

- для 1V703HA-XX

от 0,5 до 15000

- для 1\'208ХХ-100

от 1,5 до 12000

- для 1V702TA-XX

от 0,5 до 18000

- для 1V001HB

от 0,3 до 18000

- для 1V151ХХ-XX, т52ХХ^^ 1V155ХХ-XX

от 0,3 до 22500*

- для 1V751HA-XX

от 0,5 до 22500*

- для 1V102ХХ-5, т02ХХ-10, т02ХХ-100, т02ХХ-500

от 0,2 до 24000*

- для т03ХХ-10, т03ХХ-100, 1V104HA-10, 1V104HA-100

от 3 до 22500*

- для т03ХХ-1, 1V104HA-1

от 3 до 27000*

- для 1V301HA-3, 1V303TB-1, 1V303TB-2

от 5 до 27000*

- для т02ХХ-1, 1V102ХХ-2

от 3 до 30000*

- для 1V302HA-2

от 5 до 35000*

- для 1V301HA-1, 1V302HA-1

от 5 до 38000*

- для 1V303TB-0,05

от 10 до 38000*

Диапазон рабочих частот F3**, Гц

от,{ до . fe

Относительный коэффициент поперечного преобразования, %, не более:

- для всех модификаций (кроме 1V001HB)

5

- для 1V001HB

3

Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот (диапазон F1), %, в пределах

±15

Коэффициент влияния температуры окружающей среды, %/°С, в пределах

±0,2

Нормальные условия измерений:

- температура окружающей среды, °С

от +18 до +25

- относительная влажность воздуха, %, не более

80

Наименование характеристики

Значение

Параметры питания:

- напряжение постоянного тока, В

от 18 до 30

- ток, мА

от 2 до 20

Масса (без кабеля), г, не более:

- для 1V104HA-XX, 1V301HA-XX, 1V302HA-XX

2

- для 1V103XX-XX

3

- для 1V303TB-XX

6

- для 1V152HE-XX

9

- для 1V152HA-XX

12

- для 1V102XX-XX, 1V152HC-XX

13

- для 1V153HC-XX, 1V702TA-XX

15

- для 1V751HA-XX

16

- для 1V153HC-XX-01

22

- для 1V151XX-XX

26

- для 1V101XX-XX, 1V202XX-XX, 1V202XX-XX(T)

42

- для 1V155HC-XX, 1V601XX-100-XX, 1V701TA-XX

50

- для 1V203XX-XX, 1V203XX-XX(T)

70

- для 1V001HB

85

- для 1V201XX-XX,  1V201XX-XX(T),  1V209XX-XX,  1V251HM-100,

1V703HA-XX

90

- для 1V206HM-10, 1V221HP-10

95

- для 1V154HC-XX

115

- для 1V222HP-10

125

- для 1V208XX-100, 1V401HS-XX

160

Габаритные размеры, мм, не более: а) диаметрхвысота:

- для 1V104HA-XX

8,2x8,0

- для 1V301HA-XX

6,0x9,0

- для 1V302HA-XX

6,0x13,5

- для 1V103TB-XX

8,6x14,6

- для 1V103TA-XX

8,6x10,1

- для 1V303TB-XX

9,0x21,0

- для 1V102HB-XX, 1V102HA-XX

11,0x16,0

- для 1V102TB-XX

11,0x23,5

- для 1V153HC-XX-XX

21,0x11,0

- для 1V701TA-XX

18,0x26,5

- для 1V702TA-XX

11,0x20,0

- для 1V202TA-XX, 1V202TA-XX(T), 1V202TM-XX, 1V202TM-XX(T)

18,0x20,5

- для 1V101HB-XX

18,0x21,5

- для 1V101TA-XX, 1V101TB-XX

18,0x27,4

- для 1V001HB

22,0x32,5

- для 1V251HM-100

26,0x23,0

- для 1V202TH-XX, 1V202TT-XX(T)

18,0x44,0

- для 1V601XX-100-XX

18,0x54,0

- для 1V206HM-10, 1V209XX-XX

30,2x37,0

Наименование характеристики

Значение

Габаритные размеры, мм, не более: а) диаметрхвысота:

- для 1V221HP-10, 1V222HP-10

22,5^Х33,5

- для 1V401HS-XX

32,0x26,2

- для 1V201XX-XX, 1V201XX-XX(T)

40,0x20,0

б) длина^хширина^хвысота:

- для 1V152XX-XX

13,5x13,5x12,5

- для 1V751HA-XX

14,0x14,0x13,0

- для 1V151XX-XX

22,0x22,0x11,0

- для 1V154HC-XX

36,0x36,0x19,0

- для 1V155HC-XX

28,0x28,0x14,0

- для 1V203HH-XX, 1V203HT-XX(T)

51,0x18,0x20,0

- для 1V203HA-XX,       1V203HA-XX(T),       1V203HM-XX,

1V203HM-XX(T), 1V703HA-XX

31,0x18,0x20,0

- для 1V208XX-100

48,0x24,0x25,2

Рабочие условия эксплуатации:

а) температура окружающей среды, °С

- для всех акселерометров (кроме 1V206HM-10, 1V208XX-100,

1V251HM-100 и исполнений (T))

от -55 до +125

- для 1V206HM-10

от -60 до +150

- для 1V208XX-100

от -50 до +125

- для 1V251HM-100 и исполнений (T)

от -40 до +125

- для 1V221HP-10, 1V222HP-10:

- для датчика

от -60 до +400

- для электронного блока

от -40 до +125

б) относительная влажность воздуха при температуре 35 °С, %, не более:

- для всех акселерометров (кроме модификации 1V7)

95

- для акселерометров модификации 1V7

100
