Номер по Госреестру СИ: 93774-24
93774-24 Датчики вихретоковые
(D2)
Назначение средства измерений:
Датчики вихретоковые D2 (далее - датчик) предназначены виброперемещения (размаха колебаний), относительного перемещения частоты вращения.

Внешний вид.
Датчики вихретоковые
Рисунок № 1

Внешний вид.
Датчики вихретоковые
Рисунок № 2

Внешний вид.
Датчики вихретоковые
Рисунок № 3

Внешний вид.
Датчики вихретоковые
Рисунок № 4

Внешний вид.
Датчики вихретоковые
Рисунок № 5
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402151.ХХХ-ХХПС и руководства по эксплуатации ГТБВ.400210.012РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в ГТБВ.400210.012РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ГТБВ.400210.012ТУ «Датчик вихретоковый D2. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
ИНН: 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Изготовитель
Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН: 5254494306Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институтэкспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)ИНН: 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Принцип действия датчиков основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющим ее комплексное сопротивление.
Конструктивно датчики состоят из первичного преобразователя (ПП) 8V с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и формирователя сигналов А3. Формирователь сигналов А3 вырабатывает сигнал возбуждения ПП 8V и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал, пропорциональный зазору между торцом ПП 8V и поверхностью контролируемого объекта.
Датчики выпускаются в модификациях, отличающихся диапазонами измерений (в зависимости от применяемого ПП 8V), типом выходного сигнала (в зависимости от применяемого формирователя А3: А301, А302, А303, А304 А361, А362) и габаритными размерами.

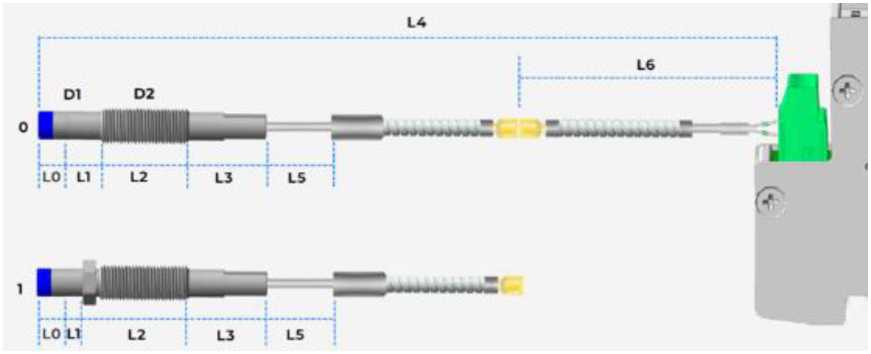

Обозначения размеров ПП 8V приведено на рисунке 1.
Рисунок 1 - Обозначения размеров ПП 8V
Нанесение знака поверки на средство измерений не предусмотрено. Заводской

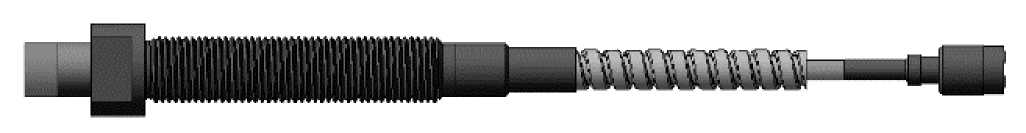

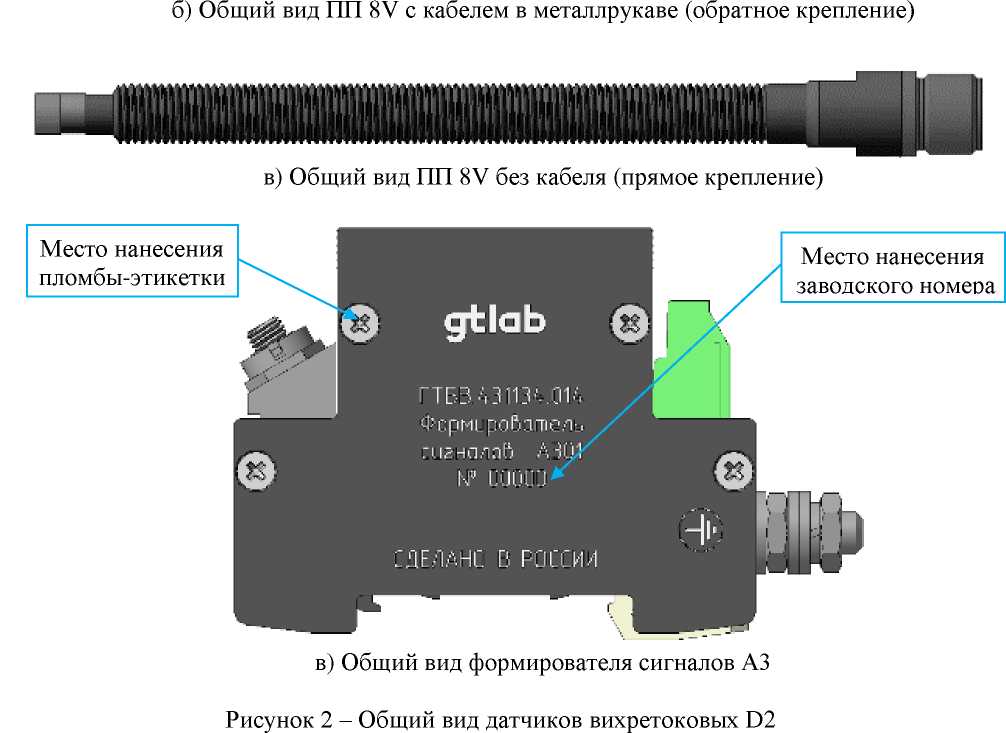

номер, состоящий из арабских цифр, наносится методом лазерной гравировки на боковую поверхность формирователя сигналов А3. Общий вид датчиков приведен на рисунке 2.
Структура обозначения датчиков:
D2XX.X X.D1.X.Y .Z.L1.L2.L3.L4.L5.L6.D2.XXX.AB.CD, где: 000 - сальниковый ввод отсутствует; 003 - 0,3 м;
D2XX:
D201
D204
D212
D221
XX:
V0 VK
V1 VR
А1
А2
V2
-
- передача исходного сигнала виброперемещения (постоянная и переменная составляющая перемещения);
-
- измерение числа оборотов;
-
- раздельное измерение постоянной (выход 1) и переменной (выход 2) составляющих перемещения (только для A361);
-
- передача исходного сигнала виброперемещения стандарта IEPE (встроенный в ПП формирователь сигнала А3).
-
- выходной сигнал: от +1 до +9 В (формирователь А301);
-
- выходной сигнал: от +1 до +9 В (формирователь А302);
-
- выходной сигнал: от -2 до -18 В (формирователь А303);
-
- измерение числа оборотов (формирователь А304);
-
- выходной сигнал: от 4 до 20 мА (формирователь А362);
-
- выходной сигнал: от 4 до 20 мА (формирователь А361: измерение постянной составляющей - выход 1, измерение переменной составляющей - выход 2);
-
- выходной сигнал: от +12 до +16 В стандарта IEPE (формирователь встроен в ПП).
диаметр измерительного наконечника ПП:
05 - 5,2 мм; 08 - 8 мм; 10 - 10 мм; 16 - 16 мм; 20 - 20 мм; 30 - 30 мм; 62 - 62 мм; D1.X.Y.Z.L1.L2.L3.L4.L5.L6.D2 - обозначение применяемого ПП 8V.
XXX.AB.CD - дополнительное обозначение только для D204, где:
ХХХ - количество откликов на один оборот вала:
001 - 1 отклик на оборот вала, 255 - 255 откликов на оборот вала; АВ - нижний предел измерений: 10 - 1x10B = 1x10° = 1 об/мин; CD - верхний предел измерений: 64 - C 10D = 6x 104 = 60 000 об/мин.
D1:

Структура обозначения первичных преобразователей 8V:
8V.D1.X .Y.Z.L1.L2.L3.L4.L5.L6.D2
8V:
8
V
D1
L1
L2
L3
L4
L5
-
- индекс измеряемой величины: перемещение;
-
- принцип действия: вихретоковый;
-
- диаметр измерительного наконечника ПП:
05 - 5,2 мм; 08 - 8 мм; 10 - 10 мм; 16 - 16 мм; 20 - 20 мм; 30 - 30 мм; 62 - 62 мм;
-
- способ установки первичного преобразователя:
0 - прямое (стандартное) крепление; 1 - обратное крепление;
-
- тип соединения кабеля с первичным преобразователем:
А - встроенный кабель; NK - разъем FGG.1B.303; Н - разъем MIL5015;
-
- защита кабеля: А - кабель без металлорукава; М - кабель в металлорукаве; В - металлорукав в изоляции; С - кабель в плетенке;
О - без соединительного кабеля (для ЗИП);
-
- длина дорезьбовой части (мин/макс): 000 - отсутствует; 300 - 300 мм;
-
- длина резьбовой части (мин/макс): 000 - отсутствует; 025 - 25 мм; 300 - 300 мм;
-
- длина пострезьбовой части (мин/макс): 000 - отсутствует; 300 - 300 мм;
-
- общая длина (от катушки до формирователя, мин/макс): 005 - 0,5 м; 180 - 18 м;
-
- длина кабеля до сальникового ввода (для кабельной заделки в металлорукаве):
L6 - длина дополнительного кабеля (мин/макс): 000 - отсутствует; 175 - 17,5 м;
D2 - тип резьбы: 01 - 1/4-28 UNF (только для наконечника 5,2 мм); 10 - M8 (только для наконечника 5,2 мм); 20 - M10x 1 (только для наконечника 8 мм); 30 - 3/8-24 UNF (только для наконечника 8 мм); 40 - M12x 1; 42 - 1/2-20 UNF; 60 - М18Х1; 80 - M22X1; 90 - M32x2.

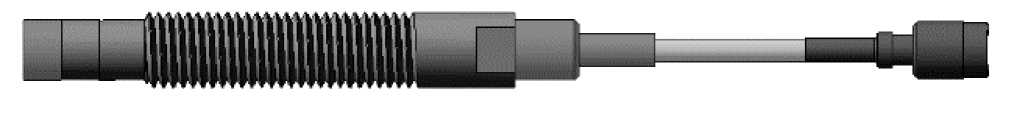

а) Общий вид ПП 8V с кабелем (прямое крепление)

Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительного перемещения (расстояние), мм:
(выход 1), D221.V2.10
|
от 0,25 до 1,75 от 0,25 до 2,25 от 0,3 до 3,3 от 0,5 до 5,0 от 1,0 до 7,0 от 1,5 до 11,0 от 1,3 до 29,3 |
|
Диапазон измерений виброперемещения1) (размах), мм:
|
от 0,01 до 0,125 от 0,01 до 0,25 от 0,01 до 0,125 от 0,01 до 0,25 от 0,01 до 0,5 от 0,015 до 0,25 от 0,015 до 0,5 от 0,015 до 1,0 |
|
Номинальное значение коэффициента преобразования при измерении перемещения (выход по напряжению), мВ/мм:
|
8000/(Lmax-Lmin)2) 16000/(Lmax-Lmin)2) 4000/(Lmax-Lmin)2) |
|
Номинальное значение коэффициента преобразования при измерении относительного перемещения (выход по току от 4 до 20 мА), мА/мм |
16/(Lmax-Lmin)2) |
|
Номинальное значение коэффициента преобразования при измерении виброперемещения (выход по току от 4 до 20 мА), мА/мм |
16/Lmax2) |
|
Диапазон рабочих частот, Гц:
|
от 0 до 10000 от 2 до 10000 |
|
Неравномерность частотной характеристики3), % |
±10 |
|
Пределы допускаемой основной приведенной к верхней границе диапазона погрешности при измерении расстояния и размаха виброперемещения4), % |
+5 |
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 60000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения для D204.VR.05, D204.VR.08, D204.VR.10, об/мин |
±(1+Nx0,001)5) |
|
Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности при измерении расстояния и размаха виброперемещения в рабочем диапазоне температур, % |
±10 |
таблицы 1
|
Наименование характеристики |
Значение |
| |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +18 до +25 80 |
|
Условия эксплуатации: - температура окружающей среды, °С
|
от -40 до +180 от -40 до +125 от -40 до +65 |
|
Напряжение питания постоянного тока, В:
|
от +18 до +30 от -22 до -30 |
|
Габаритные размеры формирователя сигналов (длинахширинахвысота), мм, не более |
100x30x60 |
|
Масса датчика, кг, не более |
2,5 |
|
Таблица 3 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
