Номер по Госреестру СИ: 89965-23
89965-23 Молотки ударные для модальных испытаний
(4V)
Назначение средства измерений:
Молотки ударные для модальных испытаний 4V (далее - молотки ударные) предназначены для измерений динамической силы, возбуждённой ударом молотка по испытуемому элементу конструкции при ударных испытаниях.
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 1
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 2
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 3

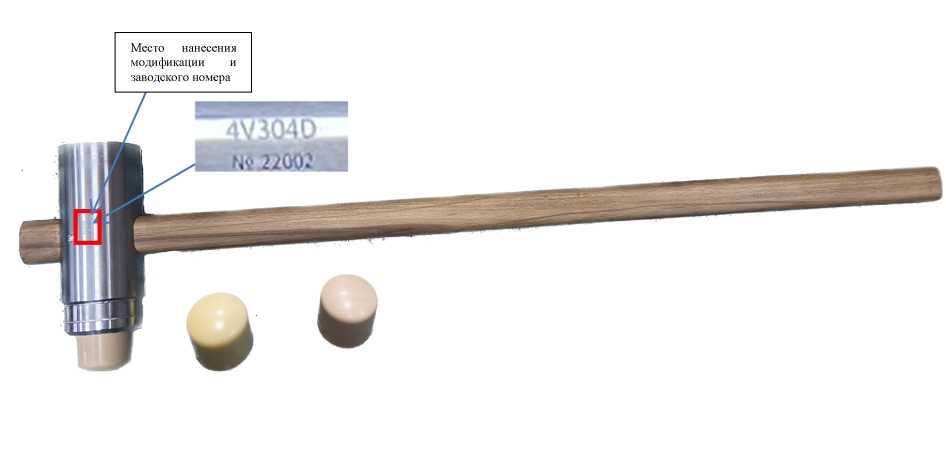

Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 4
Общие сведения
Дата публикации - 11.09.2023
Срок свидетельства - 11.09.2028
Номер записи - 191904
ID в реестре СИ - 1410965
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
4V304D, 4V303D, 4V302D, 4V301D,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1856 от 2023.09.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Молотки ударные для модальных испытаний (4V)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80225-20 23.12.2025 |
Модули сбора данных , D00X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
80641-20 31.12.2025 |
Акселерометры , 1С Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81334-21 18.03.2026 |
Акселерометры серии 1V, серии 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81919-21 02.06.2026 |
Калибраторы S01, S01 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
82429-21 04.08.2026 |
Датчики избыточного давления-разрежения, 6V201TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
82696-21 26.08.2026 |
Датчики динамического давления, 5V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85723-22 02.06.2027 |
Датчики динамического давления, 5C Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87445-22 24.11.2027 |
Датчики давления измерительные, 6V202TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88054-23 27.01.2028 |
Акселерометры , 1CХ Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88928-23 02.05.2028 |
Акселерометры , 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89443-23 26.06.2028 |
Преобразователи акустической эмиссии, 7X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
89642-23 31.07.2028 |
Контроллеры , A6XX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
89965-23 11.09.2028 |
Молотки ударные для модальных испытаний, 4V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
90508-23 17.11.2028 |
Акселерометры , 1C290HA Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91356-24 20.02.2029 |
Датчики динамической силы, 4X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
91908-24 18.04.2029 |
Модули сбора данных , DX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
93101-24 02.09.2029 |
Акселерометры , 1C104HB Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
93774-24 15.11.2029 |
Датчики вихретоковые, D2 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
94344-25 17.01.2030 |
Датчики динамического давления, 5V12 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
95698-25 16.06.2030 |
Калибраторы, S0X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
Аннотация!
Отчет предназначен для выявления организаций, использующих при проведении поверки те же эталоны, что и выбранная пользователем организация. Отчет формируется на основании предрассчитанных статистических данных и позволяет быстро определить пересечения по применяемым эталонам без обращения к полным массивам первичных записей о поверках.
Пользователь выбирает год, организацию и тип эталона. В качестве типа эталона могут быть выбраны государственные первичные эталоны, аттестованные эталоны или средства измерений, применяемые в качестве эталонов. После выполнения запроса система определяет перечень эталонов указанного типа, которые использовались выбранной организацией в заданном году, а затем находит другие организации, применявшие эти же эталоны в тот же период.
Результирующая таблица содержит следующие сведения:
Наименование и номер эталона
Наименование организации, использовавшей тот же эталон
Количество случаев использования эталона данной организацией в выбранном году
Отчет может применяться для анализа совпадений в оснащенности поверочных лабораторий, выявления организаций со сходной эталонной базой, сопоставления практики использования эталонов, а также для проведения аналитической и сравнительной работы в области метрологического обеспечения поверочной деятельности.
В форме выбора пользователю доступны только те организации, по которым в системе имеются сведения об использовании эталонов соответствующих типов. Это позволяет исключить из списка организации, не имеющие данных по средствам поверки в виде эталонов, и упрощает работу с отчетом.
Кто поверяет Молотки ударные для модальных испытаний (4V)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 9 | 9 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 1 | 6 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Молотки ударные для модальных испытаний (4V)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехнические условия ГТБВ.400201.008ТУ «Молотки ударные для модальных испытаний 4V. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
ПравообладательОбщество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Телефон: +7 (83130) 4-94-44
Факс: +7 (83130) 4-98-88
E-mail: info@gtlab.pro
Web-сайт: https://gtlab.pro/
Изготовитель
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Телефон: +7 (83130) 4-94-44
Факс: +7 (83130) 4-98-88
E-mail: info@gtlab.pro
Web-сайт: https://gtlab.pro/
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Телефон: +7 (83130) 4-94-44
Факс: +7 (83130) 4-98-88
E-mail: info@gtlab.pro
Web-сайт: https://gtlab.pro/
Принцип действия молотка ударного состоит в преобразовании пьезоэлектрическим преобразователем, установленным в ударной части молотка, динамической силы, возникающей в момент удара молотка по испытуемой конструкции, в электрический сигнал для дальнейшего измерения, преобразования, обработки и анализа.
Конструктивно молоток ударный состоит из рукоятки с закреплённой на ней ударной части. Ударная часть состоит из бойка с закреплённым в нём пьезоэлектрическим преобразователем динамической силы, набора сменных наконечников различной твёрдости и нагрузочной массы для реализации требуемого частотного диапазона ударного воздействия. На торце рукоятки молотка ударного установлен электрический разъём BNC для кабельного подключения к регистрирующей аппаратуре.
Молотки ударные для модальных испытаний 4V выпускаются в четырех модификациях: 4V301D, 4V302D, 4V303D и 4V304D, которые имеют однотипную конструкцию и различаются массогабаритными параметрами, диапазоном измерений и коэффициентом преобразования.
Модификация и заводской номер молотков ударных, представленный в числовом формате, наносится на корпус молотка ударного методом лазерной гравировки.
Место нанесения знака поверки на корпусе молотков ударных не предусмотрено.
Пломбирование молотков ударных не предусмотрено.

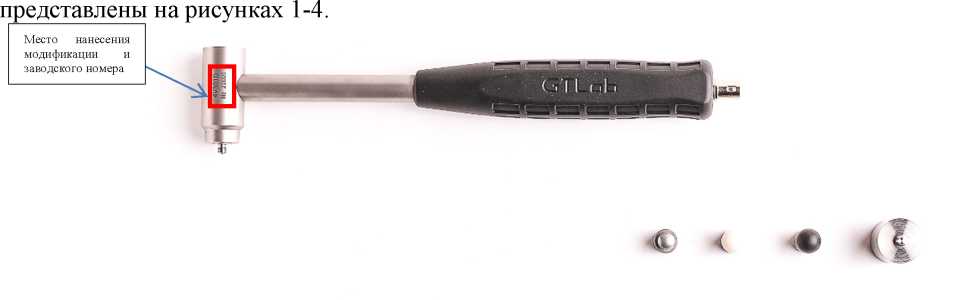

Общий вид молотков ударных, место нанесения модификации и заводского номера

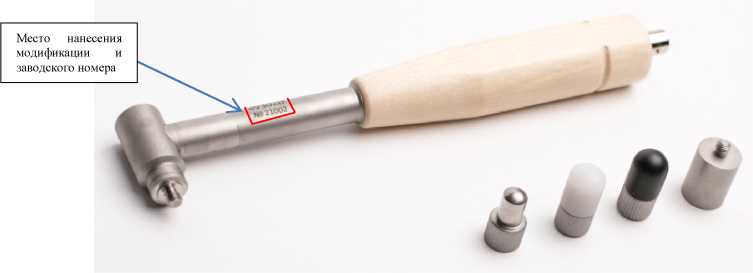

Рисунок 2 - Общий вид молотка ударного модификации 4V302D со сменными наконечниками различной твердости и место нанесения модификации и заводского номера

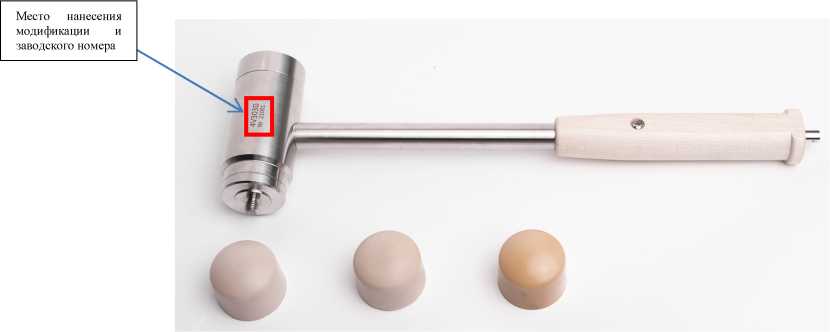

Рисунок 3 - Общий вид молотка ударного модификации 4V303D со сменными наконечниками различной твердости и место нанесения модификации и заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация 4V301D | |
|
Диапазон измерений силы при ударном воздействии, Н:
|
от 10 до 5000 от 10 до 1000 от 10 до 700 |
|
Номинальный коэффициент преобразования, мВ/Н |
1 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±20 |
|
Длительность ударного импульса, мс:
|
от 0,1 до 0,4 от 0,5 до 0,9 от 1,3 до 4 |
|
Нелинейность амплитудной характеристики, % |
±4,5 |
|
Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 |
±9,5 |
|
Модификация 4V302D | |
|
Диапазон измерений силы при ударном воздействии, Н:
|
от 10 до 500 от 10 до 100 от 10 до 70 |
|
Номинальный коэффициент преобразования, мВ/Н |
10 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±20 |
|
Длительность ударного импульса, мс:
|
от 0,08 до 0,3 от 0,3 до 0,6 от 1 до 4 |
|
Нелинейность амплитудной характеристики, % |
±6 |
|
Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 |
±10,5 |
|
Модификация 4V303D | |
|
Диапазон измерений силы при ударном воздействии, Н:
|
от 10 до 20000 от 10 до 10000 от 10 до 5000 |
|
Номинальный коэффициент преобразования, мВ/Н |
0,2 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±20 |
|
Длительность ударного импульса, мс:
|
от 1 до 3 от 2 до 4 от 2,5 до 7 |
|
Нелинейность амплитудной характеристики, % |
±4 |
|
Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 |
±9 |
|
Наименование характеристики |
Значение |
|
Модификация 4V304D | |
|
Диапазон измерений силы при ударном воздействии, Н: - с наконечником из жёсткой пластмассы |
от 10 до 20000 |
|
- с наконечником из полужёсткой пластмассы |
от 10 до 10000 |
|
- с наконечником из мягкой пластмассы |
от 10 до 5000 |
|
Номинальный коэффициент преобразования, мВ/Н |
0,2 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±20 |
|
Длительность ударного импульса, мс: - с наконечником из жёсткой пластмассы |
от 1,5 до 4 |
|
- с наконечником из полужёсткой пластмассы |
от 3 до 9 |
|
- с наконечником из мягкой пластмассы |
от 4 до 11 |
|
Нелинейность амплитудной характеристики, % |
±4,5 |
|
Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 |
±9,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от -40 до +125 |
|
Максимальные габаритные размеры (диаметрхдлина), мм, не более: | |
|
- рукоятки молотка ударного модификации 4V301D |
30x255 |
|
- ударная часть молотка ударного модификации 4V301D |
22x55 |
|
- рукоятки молотка ударного модификации 4V302D |
26x190 |
|
- ударная часть молотка ударного модификации 4V302D |
15,6x38 |
|
- сменный наконечник из стали для молотка ударного модификаций 4V301D и | |
|
4V302D |
12x22 |
|
- сменный наконечник из резины и пластика для молотка ударного модифика- | |
|
ций 4V301D и 4V302D |
12x26 |
|
- нагрузочная масса для молотка ударного модификации 4V301D |
22x39 |
|
- нагрузочная масса для молотка ударного модификации 4V302D |
15,6x25 |
|
- рукоятки молотка ударного модификации 4V303D |
42x385 |
|
- ударная часть молотка ударного модификации 4V303D |
51x106 |
|
- рукоятки молотка ударного модификации 4V304D |
45,2x935 |
|
- ударная часть молотка ударного модификации 4V304D |
72,4x195 |
|
- сменные наконечники для молотка ударного модификаций 4V303D и | |
|
4V304D |
48x38 |
|
- нагрузочная масса для молотка ударного модификаций 4V303D |
51x18,5 |
|
Наименование характеристики |
Значение |
|
Максимальная масса, г, не более: | |
|
- молоток ударный модификации 4V301D |
300 |
|
- молоток ударный модификации 4V302D |
200 |
|
- нагрузочная масса для молотка ударного модификации 4V301D |
100 |
|
- нагрузочная масса для молотка ударного модификации 4V302D |
30 |
|
- сменный наконечник из стали для молотка ударного модификаций | |
|
4V301D и 4V302D |
13 |
|
- сменный наконечник из резины и пластмассы для молотка ударного мо- | |
|
дификаций 4V301D и 4V302D |
14 |
|
- молоток ударный модификации 4V303D |
2000 |
|
- молоток ударный модификации 4V304D |
6000 |
|
- нагрузочная масса для молотка ударного модификации 4V303D |
300 |
|
- сменный наконечник из жёсткой, полужёсткой и мягкой пластмассы для | |
|
молотка ударного модификаций 4V303D и 4V304D |
250 |
