Сведения о средстве измерений: 94344-25 Датчики динамического давления

Номер по Госреестру СИ: 94344-25
94344-25 Датчики динамического давления
(5V12)

Назначение средства измерений:
Датчики динамического давления 5V12 (далее - датчики) предназначены для измерений параметров ударных волн и быстропеременных давлений в жидких и газообразных средах.

сертификация программного обеспечения

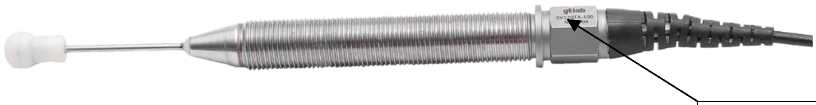

Внешний вид. Датчики динамического давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики динамического давления
Рисунок № 1
Внешний вид. Датчики динамического давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики динамического давления
Рисунок № 2

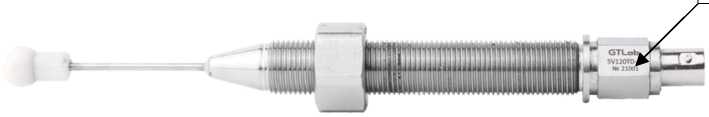

Внешний вид. Датчики динамического давления, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики динамического давления
Рисунок № 3

Общие сведения

Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196145
ID в реестре СИ - 1422709
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

5V120TA-100,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Датчики динамического давления (5V12)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80225-20
23.12.2025
Модули сбора данных , D00X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
80641-20
31.12.2025
Акселерометры , 1С
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
81334-21
18.03.2026
Акселерометры серии 1V, серии 1V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
81919-21
02.06.2026
Калибраторы S01, S01
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
82429-21
04.08.2026
Датчики избыточного давления-разрежения, 6V201TP
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
82696-21
26.08.2026
Датчики динамического давления, 5V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
85723-22
02.06.2027
Датчики динамического давления, 5C
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
87445-22
24.11.2027
Датчики давления измерительные, 6V202TP
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
88054-23
27.01.2028
Акселерометры , 1CХ
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
88928-23
02.05.2028
Акселерометры , 1V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
89443-23
26.06.2028
Преобразователи акустической эмиссии, 7X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год
89642-23
31.07.2028
Контроллеры , A6XX
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
89965-23
11.09.2028
Молотки ударные для модальных испытаний, 4V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год
90508-23
17.11.2028
Акселерометры , 1C290HA
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
91356-24
20.02.2029
Датчики динамической силы, 4X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год
91908-24
18.04.2029
Модули сбора данных , DX
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
93101-24
02.09.2029
Акселерометры , 1C104HB
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
93774-24
15.11.2029
Датчики вихретоковые, D2
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
94344-25
17.01.2030
Датчики динамического давления, 5V12
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
95698-25
16.06.2030
Калибраторы, S0X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Кто поверяет Датчики динамического давления (5V12)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "РФЯЦ - ВНИИЭФ"
(RA.RU.311881)
  • 5V120TA-100
  • 5V120TA-10
  • 5V120TA-1,5
  • 5V120TD-1,5
  • 5V120TD-10
  • 30 30 30 0 0 30 30 0

    Стоимость поверки Датчики динамического давления (5V12)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта ГТБВ.406231.400 ПС и руководства по эксплуатации ГТБВ. 406231.400 РЭ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Использование по назначению» руководства по эксплуатации ГТБВ.406231.400 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений переменного давления, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2417;

    Государственная поверочная схема для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3342;

    ГТБВ.406231.400 ТУ. Датчик динамического давления 5V12. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)

    ИНН: 5254494306

    Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205

    Телефон: (83130) 49444

    Факс: (83130) 49888

    E-mail: info@gtlab.pro

    Изготовитель

    Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН 5254494306
    Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
    Факс: (83130) 49888
    E-mail: info@gtlab.pro

    Испытательный центр

    Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский   научно-исследовательский   институт
    экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
    Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
    Телефон: (83130) 22224, 21946
    Факс: (83130) 22232
    E-mail: nio30@olit.vniief.ru

    Правообладатель

    Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
    ИНН: 5254494306
    Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
    Телефон: (83130) 49444
    Факс: (83130) 49888
    E-mail: info@gtlab.pro

    Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на сферический пьезоэлемент датчика, генерирующий электрический заряд, пропорциональный воздействующему переменному давлению. Встроенный усилитель преобразует заряд в низкоимпедансный сигнал напряжения.

    Конструктивно датчики представляют собой неразъемный цилиндрический корпус с размещенным внутри усилителем, к которому подсоединен сферический чувствительный пьезоэлемент, закрепленный на металлической трубке и изолированный от внешней среды эластичным компаундом.

    Датчики имеют 40 5V120TA-60, 5V120TD-60, 5V122TA-60,

    модификаций:

    5V120TA-100,

    5V120TD-100,

    5V122TA-100,

    5V120TA-0,02,

    5V120TD-0,02,

    5V122TA-0,02,

    5V122TD-0,02,

    5V120TA-1,5,

    5V120TD-1,5,

    5V122TA-1,5,

    5V122TD-1,5,

    5V120TA-10,

    5V120TD-10,

    5V122TA-10,

    5V122TD-10,

    5V120TA-25, 5V120TD-25, 5V122TA-25, 5V122TD-25, 5V122TD-60, 5V122TD-100, 5V121TA-10, 5V121TA-25, 5V121TA-60, 5V121TA-100, 5V121TD-10, 5V121TD-25, 5V121TD-60, 5V121TD-100, 5V123TA-10, 5V123TA-25, 5V123TA-60, 5V123TA-100, 5V123TD-10, 5V123TD-25, 5V123TD-60, 5V123TD-100.

    Модификации датчиков отличаются метрологическими характеристиками (верхним пределом измерений (ВПИ) и коэффициентом преобразования), диаметром чувствительного элемента (5 или 7 мм), исполнением корпуса датчика (гладкое или резьбовое М14х1,25), типом выхода (одноконтактный соединитель или кабельный вывод), степенью защиты от внешних воздействий.

    Структура обозначения датчиков:

    Х -ХХ(ХХ) значение ВПИ, бар (от 2-х до 4-х символов)

    буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод; D - соединитель одноконтактный

    буквенное обозначение, определяющее направление сигнальных выводов:

    Т - вертикальное расположение________________________________________

    порядковый номер разработки: 20 (07 мм, М14х1,25), 21 (05 мм, М14х1,25), 22 (07 мм, гладкое), 23 (05 мм, гладкое)

    порядковый номер в соответствии с назначением: 1 - датчики общего назначения

    буквенное обозначение, соответствующее выходному сигналу: V - напряжение индекс измеряемой величины: 5 - динамическое давление

    Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1. Заводской номер, состоящий из пяти арабских цифр, выполнен методом лазерной гравировки. Доступ к внутренним элементам (местам настройки и регулировки) невозможен по причине неразборной сварной конструкции датчиков. Нанесение знака утверждения типа, знака поверки и пломбирование датчиков не предусмотрено.

    Внешний вид. Датчики динамического давления (5V12), http://oei-analitika.ru

    a) 5V120TA-XX, 5V121TA-XX

    Место нанесения заводского номера

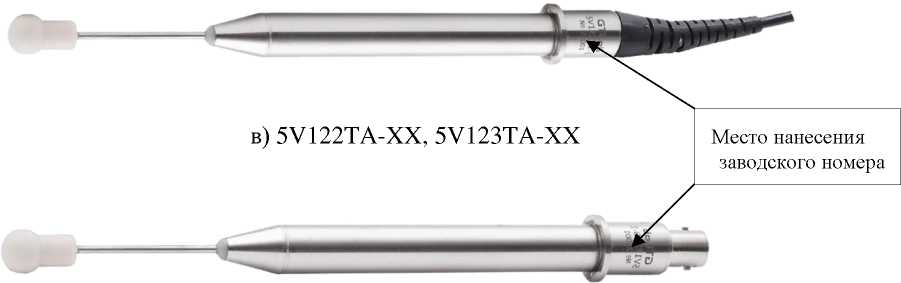

    Внешний вид. Датчики динамического давления (5V12), http://oei-analitika.ru

    б) 5V120TD-XX, 5V121TD-XX

    Внешний вид. Датчики динамического давления (5V12), http://oei-analitika.ru

    г) 5V122TD-XX, 5V123TD-XX

    Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Датчик динамического давления

    5V12 (5V12XTX-XX*)

    1 шт.

    Датчик динамического давления 5V12. Паспорт

    ГТБВ.406231.400 ПС

    1 экз.

    Дополнительные принадлежности

    по требованию

    Датчик динамического давления 5V12. Руководство по эксплуатации

    ГТБВ.406231.400 РЭ

    1 экз. на партию

    Датчик динамического давления 5V12.

    Методика поверки

    * Обозначение конкретной модификации


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Верхний предел измерений, кПа

    - для всех модификаций 5V12XTX-100

    10 000

    - для всех модификаций 5V12XTX-60

    6 000

    - для всех модификаций 5V12XTX-25

    2 500

    - для всех модификаций 5V12XTX-10

    1 000

    - для всех модификаций 5V12XTX-1,5

    150

    - для всех модификаций 5V12XTX-0,02

    2

    Пределы допускаемой основной погрешности, приведенной к верхнему

    пределу измерений, %

    ± 2

    Номинальное значение коэффициента преобразования с отклонением, мВ/кПа

    - для всех модификаций 5V12XTX-100

    0,50 ± 0,15

    Наименование характеристики

    Значение

    - для всех модификаций 5V12XTX-60

    0,80 ± 0,24

    - для всех модификаций 5V12XTX-25

    2,0 ± 0,6

    - для всех модификаций 5V12XTX-10

    5,0 ± 1,5

    - для всех модификаций 5V12XTX-1,5

    35 ± 10

    - для всех модификаций 5V12XTX-0,02

    2500± 750

    Пределы допускаемой дополнительной погрешности, вызванной изменением

    ± 1,5

    температуры окружающего воздуха, % на каждые 10 °С

    Верхняя граница рабочего диапазона частот, кГц, не менее

    25

    Полярность выходного сигнала

    отрицательная

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +18 до +25

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Выходное сопротивление, Ом, не более

    500

    Ток питания, мА

    от 2 до 20

    Напряжение питания, В

    от 15 до 30

    Уровень постоянного напряжения на выходе, В

    от 8 до 11

    Габаритные размеры:

    - диаметр, мм, не более

    17

    - длина (без кабеля), мм, не более

    180

    Масса (без кабеля), г, не более

    110

    Рабочий диапазон температур, °С

    от - 30 до +50

    Степень защиты от внешних воздействий:

    - для всех модификаций 5V12XTD-XX

    IP65

    - для всех модификаций 5V12XTA-XX

    IP68


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
