Номер по Госреестру СИ: 93101-24
93101-24 Акселерометры
(1C104HB)
Назначение средства измерений:
Акселерометры 1С104НВ (далее - датчик) предназначены для измерения ускорения.

Внешний вид.
Акселерометры
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.403152.031ПС и руководства по эксплуатации ГТБВ.403152.031РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в ГТБВ.403152.031РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГТБВ.403152.031ТУ «Акселерометр 1С104НВ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
ИНН: 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Изготовитель
Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН: 5254494306Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)ИНН: 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Принцип действия датчика основан на преобразовании воздействующего переменного ускорения в пропорциональные низкоомные сигналы электрического напряжения.
Конструктивно датчики состоят из первичного преобразователя акселерометра 1C104HB (далее - ПП), соединительного кабеля и выносного формирователя сигналов А1211, который преобразует зарядовый сигнал от ПП в выходной сигнал переменного напряжения.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус ПП и боковую поверхность формирователя сигналов.
Общий вид датчика приведён на рисунке 1.
Место нанесения пломбы-этикетки

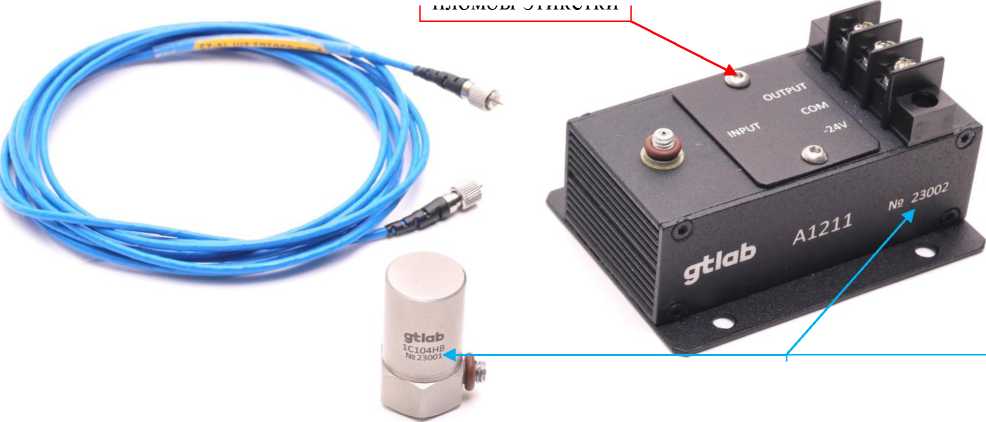

Рисунок 1 - Общий вид датчиков вибрации
Место нанесения заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Акселерометр |
1С104НВ |
1 шт. |
|
- ПП 1C104НВ |
ГТБВ.403152.031 |
1 шт. |
|
- формирователь сигналов A1211 |
ГТБВ.431134.037 |
1 шт. |
|
- кабель антивибрационный 03В1В1 |
ГТБВ.685691.300 |
1 шт. |
|
Акселерометр 1С104НВ. Паспорт |
ГТБВ.403152.031ПС |
1 экз. |
|
Акселерометр 1С104НВ. Руководство по эксплуатации |
ГТБВ.403152.031РЭ |
1 экз. на партию |
|
Дополнительные принадлежности |
- |
по требованию |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды виброускорения, м/с2 |
от 0,98 до 490 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
10 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±2 |
|
Нелинейность амплитудной характеристики, %, не более |
3 |
|
Диапазон рабочих частот, Гц |
от 2 до 5000 |
|
Неравномерность частотной характеристики, %, в пределах |
+12,5 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте, % |
±5 |
|
Пределы допускаемой дополнительной погрешности измерений виброускорения в диапазоне рабочих температур, % |
±30 |
|
Нормальные условия измерений:
|
от +18 до +25 80 от 84 до 106 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания: | |
|
- напряжение постоянного тока, В |
от -18 до -25 |
|
- ток потребления, мА, не более |
30 |
|
Габаритные размеры, мм, не более: а) для ПП (без кабеля) | |
|
- высота |
30 |
|
- диаметр |
16 |
|
б) для формирователя сигналов А1211 | |
|
- длина |
76 |
|
- ширина |
61 |
|
- высота |
42,5 |
|
Масса, г, не более | |
|
- для ПП (без кабеля) |
75 |
|
- для формирователя сигналов A1211 |
150 |
|
Условия эксплуатации: а) для ПП | |
|
- температура окружающей среды, °С |
от -196 до +150 |
|
- относительная влажность воздуха, %, не более |
80 |
|
б) для формирователя сигналов A1211 | |
|
-температура окружающей среды, °С |
от -55 до +85 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
6 |
