Сведения о средстве измерений: 81992-21 Системы учета авиационного топлива при наливе в топливозаправщики аэродромные

Номер по Госреестру СИ: 81992-21
81992-21 Системы учета авиационного топлива при наливе в топливозаправщики аэродромные
(1, 8, 3, 4, 2, 8)

Назначение средства измерений:
Системы учета авиационного топлива при наливе в топливозаправщики аэродромные предназначены для измерений объема авиационного топлива.

сертификация программного обеспечения

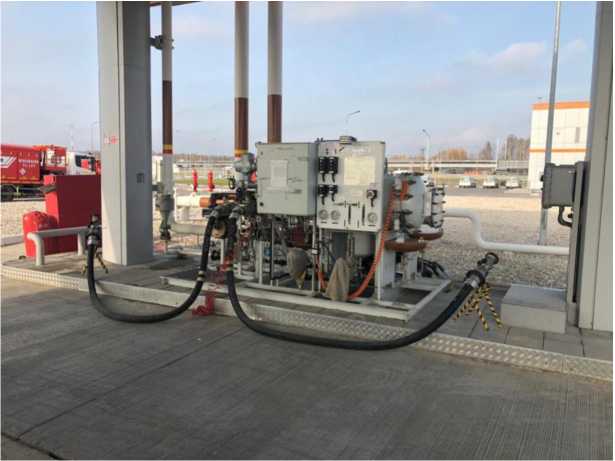

Внешний вид. Системы учета авиационного топлива при наливе в топливозаправщики аэродромные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы учета авиационного топлива при наливе в топливозаправщики аэродромные
Рисунок № 1

Общие сведения

Дата публикации - 21.07.2021
Срок свидетельства -
Номер записи - 20.07.2021
ID в реестре СИ - 1391121
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "ПРИЗ" (АО "ПРИЗ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1059 от 2021.06.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Системы учета авиационного топлива при наливе в топливозаправщики аэродромные (1, 8, 3, 4, 2, 8)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "ПРИЗ" (АО "ПРИЗ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81991-21

Система учета авиационного топлива при приеме из автомобильных цистерн, 1, 8, 3, 4, 1, 5
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год
81992-21

Системы учета авиационного топлива при наливе в топливозаправщики аэродромные, 1, 8, 3, 4, 2, 8
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год
86137-22

Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково", Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
4 года
86843-22

Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево", Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
3 года
94528-25

Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные, Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год
94529-25

Система измерений количества авиационного топлива при приеме из автомобильных цистерн, Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы учета авиационного топлива при наливе в топливозаправщики аэродромные (1, 8, 3, 4, 2, 8)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы учета авиационного топлива при наливе в топливозаправщики аэродромные (1, 8, 3, 4, 2, 8)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение служит для обработки результатов измерений, ввода, отображения информации, в том числе измерительной, печати отчетов и передачи информации в систему верхнего уровня.

Влияние программного обеспечения не приводит к выходу метрологических характеристик системы учета авиационного топлива при наливе в топливозаправщики аэродромные за пределы допускаемых значений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационное данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АТ ЛАС-Эксперт

Номер версии (идентификационный номер) ПО

не ниже 1.10

Цифровой идентификатор ПО (контрольная сумма)

5c4d7417a0fb642a

01122c5c7775c2d

Алгоритм вычисления цифрового идентификатора ПО

SHA-1


Знак утверждения типа

Знак утверждения типа

наносят на маркировочную табличку методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Масса и объем нефтепродуктов. Методика измерений массы и объема нефтепродуктов системой учета авиационного топлива при наливе в топливозаправщики аэродромные ПГМВ.401250.126-МИ.1» №  ФР.1.29.2019.35849,

аттестованном ФБУ «Ростест-Москва», аттестат аккредитации № RA.RU.311703.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам учета авиационного топлива при наливе в топливозаправщики аэродромные

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)

Измерения объема проводятся методом прямых измерений счетчиками жидкости лопастными.

В состав систем учета авиационного топлива при наливе в топливозаправщики аэродромные входят: счетчик жидкости лопастной MKA Master 3350 (регистрационный номер в Федеральном информационном фонде 54254-13); термопреобразователи сопротивления Pt100; блок сбора, обработки и передачи информации; компьютер с программным обеспечением АТЛАС-Эксперт; трубопроводы с запорной арматурой; средства фильтрации.

К системам данного типа относятся системы учета авиационного топлива при наливе в топливозаправщики аэродромные с заводскими номерами А05.17.088 и А05.17.089.

Заводские номера указаны на маркировочной табличке в виде буквенно-цифрового обозначения.

Знак поверки наносится на пломбы, установленные на счетчик жидкости лопастной MKA Master 3350, в виде оттиска поверительного клейма.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Внешний вид. Системы учета авиационного топлива при наливе в топливозаправщики аэродромные (1, 8, 3, 4, 2, 8), http://oei-analitika.ru

Рисунок 1- Общий вид средства измерений

Знак поверки

Не выставлять на 0 во время заправки

ввод пвк-ж •

Р и с ун о к 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки


Таблица 4 -

Наименование

Обозначение

Количество

Система учета авиационного топлива при наливе      в      топливозаправщики

аэродромные

-

1 шт.

Руководство по эксплуатации

ПГМВ.401250.126-РЭ.04.1

1 экз.

Паспорт

ПГМВ.401250.126 ПС4

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объёмного расхода авиационного топлива, м3

от 6 до

180

Минимальная доза выдачи авиационного топлива, дм3

2000

Пределы допускаемой относительной погрешности измерений объема авиационного топлива, %

±0,15

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий, шт.

2

Диапазон рабочего давления на входе в систему, МПа

от 0,5 до 1,25

Условия эксплуатации:

  • - температура окружающей среды, °С;

  • - температура авиационного топлива, °С;

от -40 до +50 от -40 до +50

Условия эксплуатации блока сбора, обработки и передачи информации:

  • - температура окружающей среды, °С;

  • - относительная влажность без конденсации влаги, %, не более

  • - атмосферное давление, кПа, не более

от -5 до +30

от 5 до 95 от 84,0 до 106,7

Средний срок службы, лет, не менее

10
