Номер по Госреестру СИ: 86137-22
86137-22 Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково"
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО «ТЗК Пулково» (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сопротивления, количества импульсов, поступающих от первичных измерительных преобразователей, преобразования этих сигналов в значения технологических параметров, контроля и хранения измеренных параметров, формирования управляющих аналоговых сигналов напряжения постоянного тока.

Внешний вид.
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково"
Рисунок № 1

Внешний вид.
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково"
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) включает в себя системное ПО и ПО инструментальных средств разработки прикладных программ, а именно:
-
- операционную систему реального времени;
-
- драйверы модулей ввода/вывода и коммуникационных модулей;
-
- средства диагностики модулей ввода/вывода и коммуникационных модулей;
-
- средства поддержки интерфейсов и протоколов промышленных сетей;
-
- средства для хранения данных в памяти ПЛК на период временного отсутствия связи с верхним уровнем.
Программное обеспечение (ПО) выполняет логические и вычислительные операции по реализации функций сбора, обработки, хранения, управления, передачи и представления данных в соответствии с функциями системы автоматизации, функций контроля заданных режимов работы с контролем исправности датчиков.
ПО предусматривает возможность:
-
- редактирования мнемосхем АРМ;
-
- создания и редактирования шаблонов отчетных форм определенных на этапе пусконаладки;
-
- учета и формирования журнала событий;
-
- автоматического построения, отображения и печати графиков измеряемых величин (трендов).
ПО обеспечивает сбор и предварительную обработку информации от датчиков, а также обмен информацией по полевым магистралям.
ПО предусматривает:
-
- регламентирование (по паролям) доступа к базам данных и информационным массивам;
-
- регламентирование (по паролям) доступа к прикладному ПО;
-
- регламентирование доступа к функциям управления технологическим процессом;
-
- защиту информации от несанкционированного или непреднамеренного воздействия;
-
- синхронизацию системного времени управляющего контроллера и АРМ оператора с системным временем верхнего уровня.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ТЗК Пулково |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 инструкции по эксплуатации ПГМВ.401250.136.8-ИЭ.01.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ПравообладательОбщество с ограниченной ответственностью «Топливозаправочный комплекс Пулково» (ООО «ТЗК Пулково»)
ИНН 7810393786
Адрес: 196210, г. Санкт-Петербург, Пулковское шоссе, д.41, литера 3И
Изготовитель
Акционерное общество «ПРИЗ» (АО «ПРИЗ»)ИНН 7702045809
Адрес: 105318, г. Москва, ул. Вельяминовская, дом 9
Телефон: (495) 983-09-55
Факс: (495) 963-45-11
Web-сайт: zao-priz.ru
E-mail: priz@zao-priz.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия комплекса основан на преобразовании сигналов силы постоянного электрического тока, электрического сопротивления, частоты периодических сигналов в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
Комплекс входит в состав автоматизированной системы управления технологическими процессом (АСУ ТП) топливозаправочного комплекса ООО «ТЗК Пулково». Комплекс состоит из: шкаф распределенной системы управления (РСУ); шкафы и щиты системы противоаварийной автоматической защиты (ПАЗ); шкаф системы обнаружения газовой опасности (СОГО); шкафы управления (ШУ), связующее оборудование, сервер и АРМ операторов.
В состав комплекса входят преобразователи измерительные серии К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22149-14, 65857-16; модулей аналоговых серий BMX, BME, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67370-17.
Комплекс обеспечивает автоматическое выполнение следующих оперативных информационных функций:
- автоматизированный сбор и первичная обработка технологической информации, определение значений параметров по измеренным сигналам;
- предупредительная и аварийная сигнализации при выходе технологических показателей за установленные границы
- автоматическая обработка информации;
- управление технологическими режимами в реальном масштабе времени, предотвращение аварийных ситуаций;
- учет наработки оборудования;
- представление технологической и системной информации;
- накопление, контроль и хранение поступающей информации;
- получение данных и контроль срабатывания подсистемы ПАЗ, а также контроль ее работоспособности;
- самодиагностика, выдача сообщений по отказам;
- защита собственных баз данных и программного обеспечения от
несанкционированного доступа;
- обнаружение газовой опасности (СОГО);
- контроль работоспособности и диагностику.
Заводской номер указывается в паспорте в формате числового кода. Нанесение знака поверки на корпус СИ не предусмотрено. Пломбирование комплекса не предусмотрено. На рисунке 1 представлен общий вид модулей аналоговых серий BMX, BME, на рисунке 2 - общий вид преобразователей измерительных серии К.

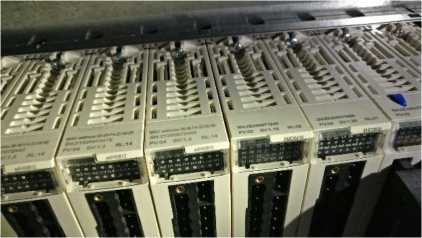

Рисунок 1- Общий вид модулей аналоговых

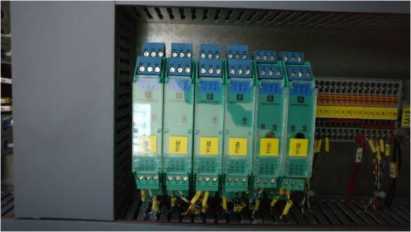

Рисунок 2 - Общий вид преобразователей
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО «ТЗК Пулково» |
1 шт. Зав. № 554.000 | |
|
Инструкция по эксплуатации |
ПГМВ.401250.136.8-ИЭ.01 |
1 экз. |
|
Руководство программиста |
ПГМВ.401250.136.8-И5.01 |
1 экз. |
|
Паспорт |
ПГМВ.401250.136.8-ПС.09 |
1 экз. |
наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 2 - Метрологические характеристики
|
Тип сигнала |
Количество каналов (ИК) |
Состав |
Диапазон преобразования |
Пределы допускаемой погрешности ИК(1) |
|
РСУ | ||||
|
AI |
7 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
СОГО | ||||
|
AI |
62 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
Щит управления и ПАЗ №1 | ||||
|
AI |
11 |
KFD2-STC4-Ex2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
Щит ПАЗ №2 | ||||
|
AI |
2 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
Щит ПАЗ №3 | ||||
|
AI |
2 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
ШУ 1 | ||||
|
AI |
12 |
KFD2-STC4-Ex2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
3 |
KFD2-UT2-Ex1, ВМЕАН10812 |
НСХ Pt 100 (от -50 до +200 °С) |
Д= ±(0,0007^Тизм+ +1,0) °С |
|
AI |
24 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
АО |
4 |
ВМХАМ00410 |
от 0 до 10 В |
±0,16 % |
|
FI |
8 |
ВМХЕНС0800 |
от 0 до 10000 имп. |
Д= ±1 имп. |
|
ШУ 2 | ||||
|
AI |
10 |
KFD2-STC4-Ex2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
2 |
KFD2-UT2-Ex1, ВМЕАН10812 |
НСХ Pt100 (от -50 до +200 °С) |
Д= ±(0,0007^Тизм+ +1,0) °С |
|
AI |
14 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
АО |
4 |
ВМХАМ00410 |
от 0 до 10 В |
±0,16 % |
|
FI |
8 |
ВМХЕНС0800 |
от 0 до 10000 имп. |
Д= ±1 имп. |
Продолжение таблицы 2
|
Тип сигнала |
Количество каналов (ИК) |
Состав |
Диапазон преобразования |
Пределы допускаемой погрешности ИК (1) |
|
ШУ 3 | ||||
|
AI |
6 |
KFD2-STC4-Ex2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
2 |
KFD2-UT2-EX1, ВМЕАН10812 |
НСХ Pt 100 (от -50 до +200 °С) |
Д= ±(0,0007^изм+ +1,0) °С |
|
AI |
16 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
АО |
4 |
ВМХАМ00410 |
от 0 до 10 В |
±0,16 % |
|
FI |
8 |
ВМХЕНС0800 |
от 0 до 10000 имп. |
Д= ±1 имп. |
|
ШУ 4 | ||||
|
AI |
9 |
KFD2-STC4-Ex2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
3 |
KFD2-UT2-EX1, ВМЕАН10812 |
НСХ Pt100 (от -50 до +200 °С) |
Д= ±(0,0007^изм+ +1,0) °С |
|
AI |
20 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
АО |
4 |
ВМХАМ00410 |
от 0 до 10 В |
±0,16 % |
|
FI |
8 |
ВМХЕНС0800 |
от 0 до 10000 имп. |
Д= ±1 имп. |
|
ШУ 5 | ||||
|
AI |
3 |
KFD2-STC4-Ex2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
1 |
KFD2-UT2-EX1, ВМЕАН10812 |
НСХ Pt100 (от -50 до +200 °С) |
Д= ±(0,0007^изм+ +1,0) °С |
|
AI |
4 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
АО |
4 |
ВМХАМ00410 |
от 0 до 10 В |
±0,16 % |
|
FI |
8 |
ВМХЕНС0800 |
от 0 до 10000 имп. |
Д= ±1 имп. |
|
ШУ 6 | ||||
|
AI |
8 |
KFD2-STC4-1;.\2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
7 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
ШУ 7 | ||||
|
AI |
3 |
KFD2-STC4-1;.\2, ВМЕАН10812 |
от 4 до 20 мА |
±0,30 % |
|
AI |
1 |
KFD2-UT2-Bx1, ВМЕАН10812 |
НСХ Pt100 (от -50 до +200 °С) |
Д= ±(0,0007^изм +1,0) °С |
|
AI |
12 |
ВМЕАН10812 |
от 4 до 20 мА |
±0,22 % |
|
АО |
4 |
ВМХАМ00410 |
от 0 до 10 В |
±0,16 % |
|
FI |
8 |
ВМХЕНС0800 |
от 0 до 10000 имп. |
Д= ±1 имп. |
|
Примечание - Указаны пределы допускаемой приведенной погрешности (приведенной к диапазону, %) или допускаемой абсолютной погрешности (Д) в рабочих условиях эксплуатации. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность, не более, % |
70 |
|
- атмосферное давление, кПа |
от 80 до 108 |
|
Средний срок службы, лет |
20 |
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО «ТЗК Пулково» |
1 шт. Зав. № 554.000 | |
|
Инструкция по эксплуатации |
ПГМВ.401250.136.8-ИЭ.01 |
1 экз. |
|
Руководство программиста |
ПГМВ.401250.136.8-И5.01 |
1 экз. |
|
Паспорт |
ПГМВ.401250.136.8-ПС.09 |
1 экз. |
