Сведения о средстве измерений: 94529-25 Система измерений количества авиационного топлива при приеме из автомобильных цистерн

Номер по Госреестру СИ: 94529-25
94529-25 Система измерений количества авиационного топлива при приеме из автомобильных цистерн
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества авиационного топлива при приеме из автомобильных цистерн (далее - система) предназначена для измерений объема и массы авиационного топлива.

сертификация программного обеспечения
Внешний вид. Система измерений количества авиационного топлива при приеме из автомобильных цистерн, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества авиационного топлива при приеме из автомобильных цистерн
Рисунок № 1
Внешний вид. Система измерений количества авиационного топлива при приеме из автомобильных цистерн, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества авиационного топлива при приеме из автомобильных цистерн
Рисунок № 2
Внешний вид. Система измерений количества авиационного топлива при приеме из автомобильных цистерн, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерений количества авиационного топлива при приеме из автомобильных цистерн
Рисунок № 3

Общие сведения

Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196317
ID в реестре СИ - 1423127
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Акционерное общество "ПРИЗ" (АО "ПРИЗ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества авиационного топлива при приеме из автомобильных цистерн (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "ПРИЗ" (АО "ПРИЗ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81991-21

 Система учета авиационного топлива при приеме из автомобильных цистерн, 1, 8, 3, 4, 1, 5
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81992-21

 Системы учета авиационного топлива при наливе в топливозаправщики аэродромные, 1, 8, 3, 4, 2, 8
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
86137-22

 Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково", Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) 		ОТ
МП 		4 года
86843-22

 Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево", Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) 		ОТ
МП 		3 года
94528-25

 Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные, Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
94529-25

 Система измерений количества авиационного топлива при приеме из автомобильных цистерн, Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - MV_6 Средства измерений биоанализа (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества авиационного топлива при приеме из автомобильных цистерн (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • нет модификации
    		•  2 2 2 0 0 0 0 0

    Стоимость поверки Система измерений количества авиационного топлива при приеме из автомобильных цистерн (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение служит для обработки результатов измерений, ввода, печати отчетов и передачи

    отображения информации, в том числе измерительной, информации в систему верхнего уровня.

    Влияние программного обеспечения не приводит характеристик системы за пределы допускаемых значений.

    Уровень защиты программного обеспечения

    с Р 0.2.077-2014.

    к выходу

    «средний»

    метрологических

    в соответствии

    Таблица 1-

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    СИ 554.002

    Номер версии (идентификационный номер) ПО

    1.198

    Цифровой идентификатор ПО (контрольная сумма)

    -

    Алгоритм вычисления цифрового идентификатора ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в  п. 1.5 «Методика измерений» руководства по эксплуатации

    ПГМВ.401250.554-ОО2.РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2О22 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости» (часть 2).

    жидкости массового

    Правообладатель

    комплекс

    Общество с ограниченной ответственностью «Топливозаправочный

    Пулково» (ООО «ТЗК Пулково»)

    ИНН 7810393786

    Юридический адрес: 196140, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ Пулковский Меридиан, ш. Пулковское, д. 41, к. 2, стр. 1

    Изготовитель

    Акционерное общество «ПРИЗ» (АО «ПРИЗ»)
    ИНН 7702045809
    Адрес: 105318, г. Москва, вн. тер. г. Муниципальный Округ Соколиная Гора, ул. Ткацкая, д. 1

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    комплекс
    Общество с ограниченной ответственностью «Топливозаправочный
    Пулково» (ООО «ТЗК Пулково»)
    ИНН 7810393786
    Юридический адрес: 196140, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ Пулковский Меридиан, ш. Пулковское, д. 41, к. 2, стр. 1

    В состав системы входят:

    • - четыре измерительных линии (ТК-1.1, ТК-1.2, ТК-2.1, ТК-2.2), в каждой из которых установлен расходомер массовый Promass E300 (регистрационный номер 68358-17) (далее - Promass);

    • - блоки сбора, обработки и передачи информации - две системы Modicon M580 (регистрационный номер 67369-17);

    • - трубопроводы с запорной арматурой;

    • - средства фильтрации.

      основан на использовании прямого метода объема авиационного топлива с применением Выходные сигналы с Promass поступают

    Принцип действия системы динамических измерений массы и расходомеров массовых  Promass.

    на соответствующие входы системы Modicon M580, которая преобразует их и вычисляет массу и объем авиационного топлива по реализованному в ней алгоритму.

    К системе данного типа относится система измерений количества авиационного топлива при приеме из автомобильных цистерн с заводским номером 554.002.

    Знак поверки в виде оттиска поверительного клейма наносится на две пломбы электронного преобразователя всех Promass и на каждое фланцевое соединение всех Promass с трубопроводом.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом сублимации на металлическую маркировочную табличку.

    Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлен на рисунке 1.

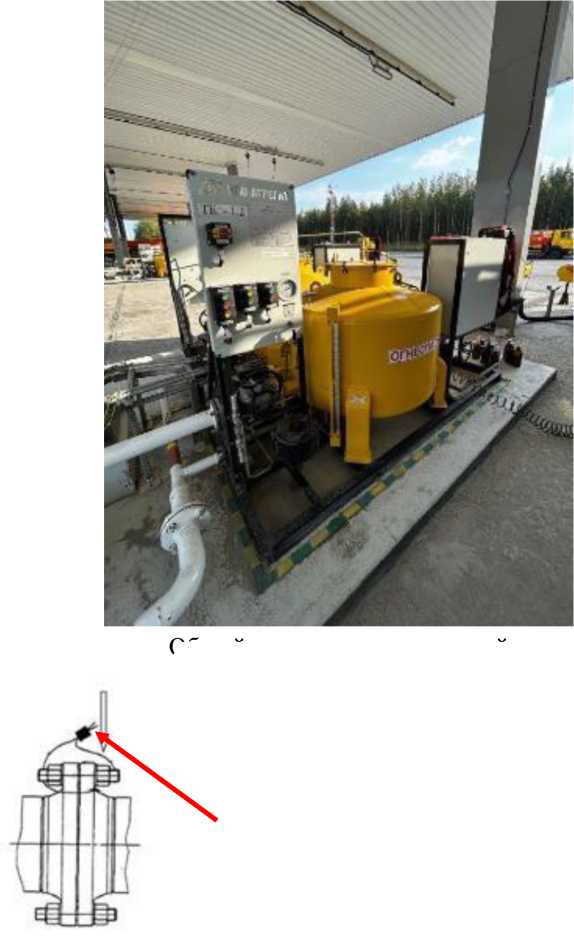

    Внешний вид. Система измерений количества авиационного топлива при приеме из автомобильных цистерн (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения знака поверки

    Общий вид средства измерений

    Внешний вид. Система измерений количества авиационного топлива при приеме из автомобильных цистерн (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения знака поверки на фланцевое соединение

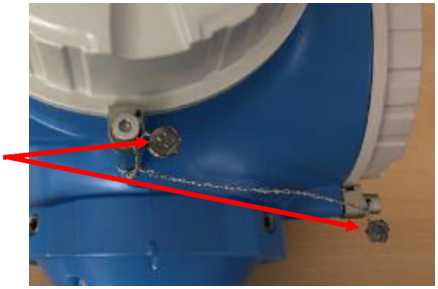

    Место нанесения знака поверки на электронный преобразователь Promass

    ООО «ТЗК Пулково»

    ЛО «ПРИЗ»

    http: //www. zao-priz. ru

    Внешний вид. Система измерений количества авиационного топлива при приеме из автомобильных цистерн (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения знака утверждения типа

    «Система измерений количества авиаииониого топлива при приеме из автомобильных цистерн» Заводской номер 554.002 ■* Измеритслы1ая линия 1 (ТК-1.1)

    Место нанесения заводского номера

    Сделано в России

    Маркировочная табличка

    Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Система измерений количества авиационного топлива при приеме из автомобильных цистерн

    -

    1 шт.

    Руководство по эксплуатации

    ПГМВ.401250.554-ОО2.РЭ

    1 экз.

    Паспорт

    ПГМВ.401250.554.002 ПС

    1 экз.


    Т а б л и ц а 2

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода авиационного топлива, т/ч

    • - системы

    • - каждой измерительной линии

    от 12 до 280

    от 12 до 70

    Диапазон измерений объемного расхода авиационного топлива, м3/ч

    • - системы

    • - каждой измерительной линии

    от 15 до 360 от 15 до 90

    Пределы допускаемой относительной погрешности измерений объема (массы) авиационного топлива, %

    ±0,25

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Количество измерительных линий, шт.

    4

    Диапазон рабочего давления на входе в систему, МПа

    от 0,5 до 1,25

    Условия эксплуатации:

    • - температура окружающей среды, °С;

    • - температура авиационного топлива, °С;

    от -40 до +50 от -40 до +50

    Условия эксплуатации блока сбора, обработки и передачи информации:

    -температура окружающей среды, °С;

    • - относительная влажность без конденсации влаги, %

    • - атмосферное давление, кПа, не более

    от -5 до +30

    от 10 до 95 от 70,0 до 106,7

    Т а б л и ц а 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    15
