Номер по Госреестру СИ: 94528-25
94528-25 Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества авиационного топлива
при наливе
в топливозаправщики аэродромные (далее - система) предназначена для измерений объема и массы авиационного топлива.
Внешний вид.
Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные
Рисунок № 1
Внешний вид.
Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные
Рисунок № 2
Внешний вид.
Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные
Рисунок № 3
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196316
ID в реестре СИ - 1423126
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "ПРИЗ" (АО "ПРИЗ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ПРИЗ" (АО "ПРИЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81991-21 |
Система учета авиационного топлива при приеме из автомобильных цистерн, 1, 8, 3, 4, 1, 5 Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81992-21 |
Системы учета авиационного топлива при наливе в топливозаправщики аэродромные, 1, 8, 3, 4, 2, 8 Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86137-22 |
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково", Обозначение отсутствует Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86843-22 |
Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево", Обозначение отсутствует Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
94528-25 |
Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные, Обозначение отсутствует Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94529-25 |
Система измерений количества авиационного топлива при приеме из автомобильных цистерн, Обозначение отсутствует Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение служит для обработки результатов измерений, ввода, отображения информации, в том числе измерительной, печати отчетов и передачи информации в систему верхнего уровня.
метрологических
Влияние программного обеспечения не приводит к выходу характеристик системы за пределы допускаемых значений.
в соответствии
Уровень защиты программного обеспечения «средний»
с Р 0.2.077-2014.
Таблица 1- Идентификационное данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СИ 554.001 |
|
Номер версии (идентификационный номер) ПО |
1.312 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.5 «Методика измерений» руководства по эксплуатации
ПГМВ.401250.554-001.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений2356 «Об утверждении
жидкости массового
Приказ Росстандарта от 26 сентября 2О22 г. № Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости» (часть 2).
Правообладателькомплекс
Общество с ограниченной ответственностью «Топливозаправочный
Пулково» (ООО «ТЗК Пулково»)
ИНН 7810393786
Юридический адрес: 196140, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ Пулковский Меридиан, ш. Пулковское, д. 41, к. 2, стр. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
В состав системы входят:
-
- пять измерительных линий (ТК-3.1, ТК-3.2, ТК-4.1, ТК-4.2, ТК-4.3), в каждой из которых установлен расходомер массовый Promass E300 (регистрационный номер 68358-17) (далее - Promass);
-
- блоки сбора, обработки и передачи информации - две системы Modicon M580 (регистрационный номер 67369-17);
-
- трубопроводы с запорной арматурой;
-
- средства фильтрации.
основан на использовании прямого метода объема авиационного топлива с применением Выходные сигналы с Promass поступают
Принцип действия системы динамических измерений массы и расходомеров массовых Promass.
на соответствующие входы системы Modicon M580, которая преобразует их и вычисляет массу и объем авиационного топлива по реализованному в ней алгоритму.
К системе данного типа относится система измерения количества авиационного топлива при наливе в топливозаправщики аэродромные с заводским номером 554.001.
Знак поверки в виде оттиска поверительного клейма наносится на две пломбы электронного преобразователя всех Promass и на каждое фланцевое соединение всех Promass с трубопроводом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом сублимации на металлическую маркировочную табличку.

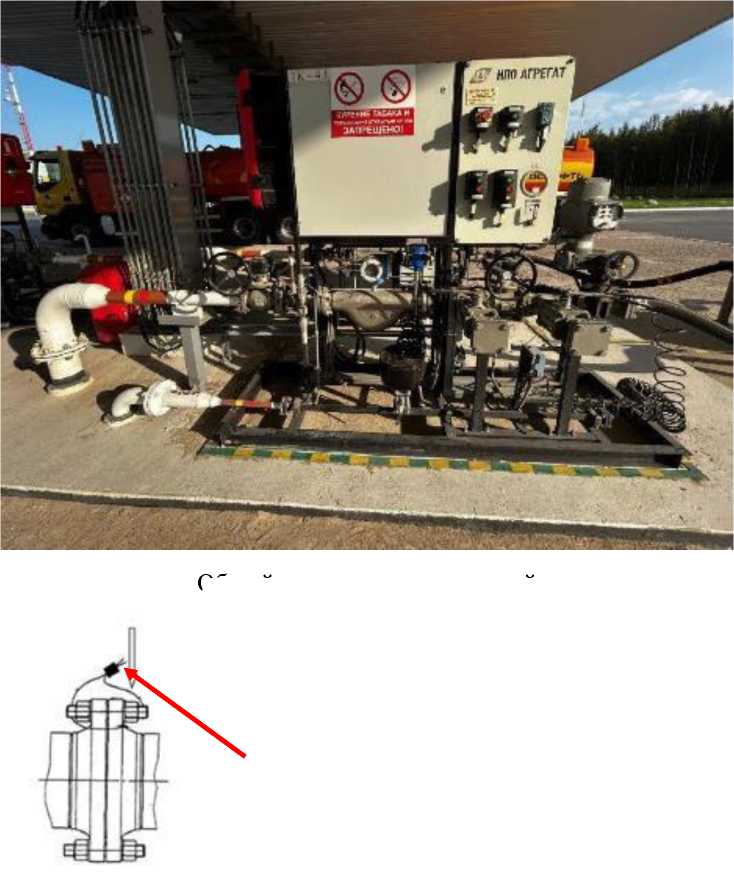

Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлен на рисунке 1.
Место нанесения
Общий вид средства измерений
знака поверки

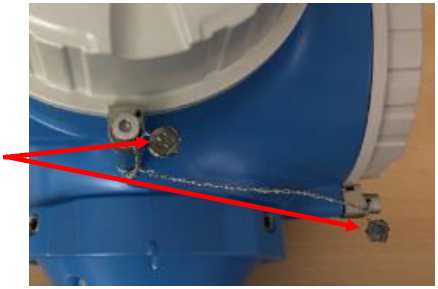

Место нанесения знака поверки на электронный преобразователь Promass
Место нанесения знака поверки на фланцевое соединение

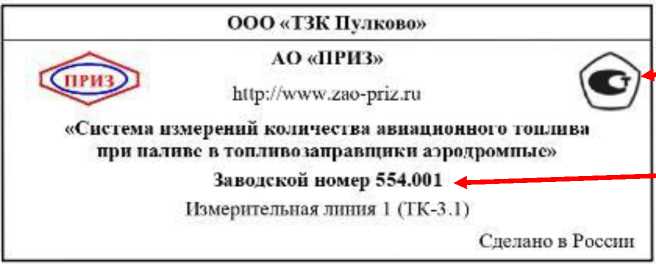

Маркировочная табличка
Место нанесения знака утверждения типа
Место нанесения
знака утверждения типа
Место нанесения заводского номера
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода авиационного топлива, т/ч
|
от 12 до 70 от 2 до 30 |
|
Диапазон измерений объемного расхода авиационного топлива, м3/ч
|
от 15 до 90 от 2,5 до 38 |
|
Минимальная доза выдачи авиационного топлива, дм3 |
2000 |
|
Пределы допускаемой относительной погрешности измерений объема (массы) авиационного топлива, % |
±0,25 |
Т а б л и ц а 3 - Технические
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
5 |
|
Диапазон рабочего давления на входе в систему, МПа |
от 0,5 до 1,25 |
|
Условия эксплуатации:
|
от -40 до +50 от -40 до +50 |
|
Условия эксплуатации блока сбора, обработки и передачи информации: -температура окружающей среды, °С;
|
от -5 до +30 от 10 до 95 от 70,0 до 106,7 |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
