Номер по Госреестру СИ: 86975-22
86975-22 Стенкомеры индикаторные
(С)
Назначение средства измерений:
Стенкомеры индикаторные С (далее - стенкомеры) предназначены для измерений линейных размеров (толщины стенок) деталей.
Внешний вид.
Стенкомеры индикаторные
Рисунок № 1
Внешний вид.
Стенкомеры индикаторные
Рисунок № 2
Внешний вид.
Стенкомеры индикаторные
Рисунок № 3
Внешний вид.
Стенкомеры индикаторные
Рисунок № 4
Внешний вид.
Стенкомеры индикаторные
Рисунок № 5
Внешний вид.
Стенкомеры индикаторные
Рисунок № 6
Общие сведения
Дата публикации - 06.10.2022
Срок свидетельства - 04.10.2027
Номер записи - 188990
ID в реестре СИ - 1402533
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
С 25, С 10А, С (С-10Б), С, от 0 до 10 мм, нет модификации, модификация С-10Б, модиф. С-10Б, модиф. С-10А, мод.С-25, мод.С-10А, мод. С-25, мод. С-10Б, мод. С-10А, мод С-10Б, Без модификации, C-50, C-25, C-10Б, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 3133
Выдано извещений - 31
Кол-во периодических поверок - 1336
Кол-во средств измерений - 1263
Кол-во владельцев - 57
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 321 дн.
Приказы РСТ, где упоминается данный тип СИ
№2462 от 2022.10.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Стенкомеры индикаторные (С)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85008-22 30.03.2027 |
Угломеры с нониусом, тип 1 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86975-22 04.10.2027 |
Стенкомеры индикаторные, С Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87025-22 11.10.2027 |
Индикаторы часового типа, ИЧ 50 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87059-22 14.10.2027 |
Глубиномеры микрометрические, ГМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87060-22 14.10.2027 |
Микрометры гладкие, МК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87195-22 24.10.2027 |
Штангензубомеры с нониусами, ШЗН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87281-22 03.11.2027 |
Индикаторы часового типа, ИЧ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88029-23 27.01.2028 |
Микрометры, Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88015-23 27.01.2028 |
Нутромеры индикаторные, НИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88016-23 27.01.2028 |
Штангенглубиномеры, ШГ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88095-23 02.02.2028 |
Угломеры маятниковые, 3УРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88096-23 02.02.2028 |
Штангенрейсмасы, ШР Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88423-23 07.03.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88752-23 11.04.2028 |
Угломеры с нониусом, тип 4 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89360-23 19.06.2028 |
Штангентрубомеры, ШТН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89973-23 12.09.2028 |
Микрометры специальные, МКН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90281-23 25.10.2028 |
Приборы для контроля схождения передних колес автомобилей, ПСК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93747-24 08.11.2029 |
Микрометры рычажные , МРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95033-25 28.03.2030 |
Прогибомеры, ПМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Стенкомеры индикаторные (С)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 562 | 137 | 557 | 5 | 0 | 558 | 553 | 5 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 68 | 34 | 10 | 58 | 4 | 68 | 10 | 58 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 1 | 2 | 1 | 3 | 1 | 2 | |
| ООО "ЛИЦ" (RA.RU.311620) | 21 | 3 | 4 | 17 | 0 | 21 | 4 | 17 | ||
| ООО "ЧЦМК" (RA.RU.312952) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 27 | 8 | 0 | 27 | 1 | 27 | 0 | 27 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 124 | 120 | 4 | 0 | 124 | 120 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 144 | 16 | 100 | 44 | 0 | 144 | 100 | 44 | ||
| АО "ИЗКТ" (RA.RU.313637) | 80 | 8 | 68 | 12 | 0 | 80 | 68 | 12 | ||
| ФИЛИАЛ ПАО "ИЛ"-АВИАСТАР (0644) | 809 | 298 | 77 | 732 | 5 | 809 | 77 | 732 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 29 | 9 | 29 | 0 | 0 | 29 | 29 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524) | 44 | 17 | 20 | 24 | 14 | 44 | 20 | 24 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 22 | 8 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 25 | 1 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ПАО "ОДК-САТУРН" (1844) | 12 | 5 | 1 | 11 | 0 | 12 | 1 | 11 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 75 | 19 | 0 | 75 | 0 | 75 | 0 | 75 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 93 | 30 | 93 | 0 | 0 | 93 | 93 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 34 | 3 | 23 | 11 | 0 | 34 | 23 | 11 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 2 | 0 | 5 | 1 | 5 | 0 | 5 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 1 | 0 | 4 | 0 | 1 | 0 | 1 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 625 | 189 | 622 | 3 | 0 | 625 | 622 | 3 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 8 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО ГРУППА КОМПАНИЙ "НАМ-ГРУПП" (RA.RU.310553) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 5 | 2 | 0 | 0 | 0 | 0 | ||
| АО "ПЗ "МАШ", АО "ПЕРМСКИЙ ЗАВОД "МАШИНОСТРОИТЕЛЬ" (RA.RU.311622) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 5 | 2 | 1 | 4 | 0 | 5 | 1 | 4 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЛИТАС" (RA.RU.311749) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КМПО" (RA.RU.311548) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 36 | 11 | 0 | 36 | 0 | 0 | 0 | 0 | ||
| АО "НПЗ" (0918) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 4 | 3 | 1 | 3 | 3 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "УРАЛТРАНСМАШ" (RA.RU.312171) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "СВЕТЛАНА-ЭЛЕКТРОНПРИБОР" (RA.RU.312781) | 4 | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПО "СТРЕЛА" (RA.RU.311636) | 18 | 8 | 4 | 14 | 1 | 18 | 4 | 14 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 14 | 11 | 0 | 14 | 0 | 11 | 0 | 11 | |
| ПАО "ИМПЕРАТОРСКИЙ ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (RA.RU.310559) | 8 | 5 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 9 | 7 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 22 | 22 | 22 | 0 | 0 | 22 | 22 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ЧТПЗ" (1816) | 8 | 7 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ОДК-СЕРВИС" (RA.RU.312250) | 11 | 5 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 7 | 7 | 5 | 2 | 0 | 4 | 2 | 2 | ||
| ПАО "ОДК-КУЗНЕЦОВ" (RA.RU.311628) | 9 | 0 | 9 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 14 | 10 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 10 | 8 | 5 | 5 | 0 | 10 | 5 | 5 | ||
| ПАО "ЭНЕРГИЯ" (RA.RU.312707) | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| АО "РОСТВЕРТОЛ" (RA.RU.312919) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 19 | 19 | 0 | 19 | 0 | 19 | 0 | 19 |
Стоимость поверки Стенкомеры индикаторные (С)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
194 | 1701 |
|
ФБУ Вологодский ЦСМ Вологодская область |
411 | 1701 |
|
ФБУ НИЦ ПМ-Ростест Москва |
345 | 1701 |
|
ФБУ Челябинский ЦСМ Челябинская область |
5854 | 1701 |
Знак утверждения типа
Знак утверждения типананосится на шкалу отсчетного устройства стенкомеров методом офсетной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 11358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
Юридический Адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Принцип действия стенкомеров основан на преобразовании перемещения измерительного стержня при помощи передаточного механизма в перемещение стрелки по шкале, отградуированной в мм.
Стенкомеры состоят из корпуса, в котором установлены отсчетное устройство (индикатор), измерительный и неподвижный стержни. Для отвода измерительного стержня имеется арретир. Измерительные поверхности стенкомеров имеют сферическую форму.
Стенкомеры выпускаются в следующих модификациях: С-2, С-10А, С-10Б, С-25 и С-50, которые отличаются друг от друга внешним видом, метрологическими и техническими характеристиками, представленными в таблицах 1 и 2.
Стенкомеры выпускаются под товарным знаком 1Л.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на корпус стенкомеров способом штамповки.

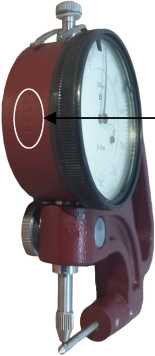

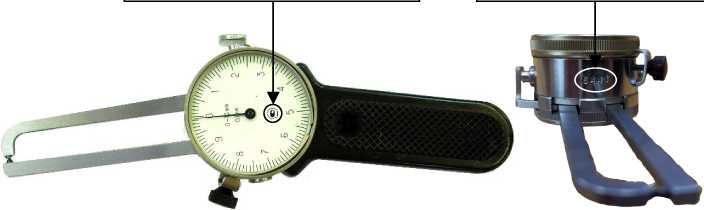

Общий вид стенкомеров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1, 2, 3.
Место нанесения знака утверждения типа

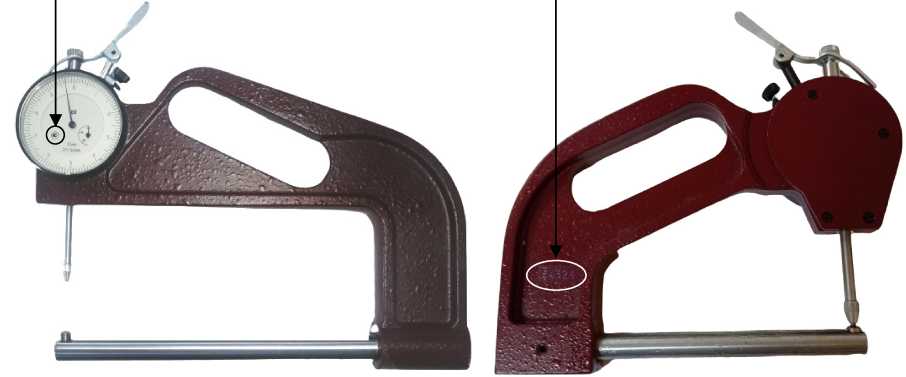

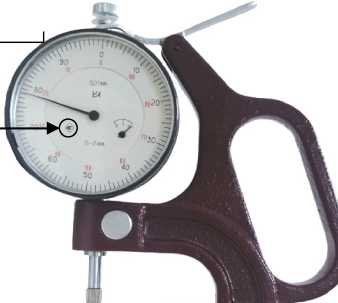

Рисунок 1 - Общий вид стенкомеров С-2, С-10А с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид стенкомеров С-10Б
с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид стенкомеров С-25, С-50 с указанием мест нанесения заводского номера и знака утверждения типа
Пломбирование стенкомеров не предусмотрено.
Нанесение знака поверки на стенкомеры не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Стенкомер индикаторный |
С |
1 шт. |
|
Мера установочная |
— |
1 шт.* |
|
Футляр |
— |
1 шт. |
|
Паспорт |
С-2-С-50.000 ПС |
1 экз. |
|
* - Для стенкомера С-50. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Диапазон измерений, мм |
от 0 до 2 |
от 0 до 10 |
от 0 до 10 |
от 0 до 25 |
от 25 до 50 |
|
Цена деления, мм |
0,01 |
0,1 | |||
Продолжение таблицы 1
|
Наименование характеристики |
Значение для модификации | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Пределы допускаемой абсолютной погрешности | |||||
|
измерений, мм: | |||||
|
- на участке до 1 мм |
± 0,010 |
± 0,010 |
— | ||
|
- на всем диапазоне измерений |
± 0,015 |
± 0,018 |
± 0,1 | ||
|
Размах показаний, не более |
1/3 цены деления | ||||
|
Изменение показаний при нажиме на стержень | |||||
|
в направлении, перпендикулярном к его оси, | |||||
|
с силой, равной 2,5 Н, не более |
1/2 цены деления | ||||
|
Измерительное усилие, Н, не более |
1,5 |
2,5 |
4,0 | ||
|
Колебание измерительного усилия, Н, не более |
0,6 |
1,2 |
2,0 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Пределы регулирования нулевой установки, | |||||
|
не менее |
± 10 делений шкалы | ||||
|
Глубина измерения, мм, не менее |
25 |
40 |
60 |
100 |
160 |
|
Наименьший диаметр отверстия, мм, не более |
3 |
5 |
7 |
12 |
20 |
|
Допускаемое смещение центров сферы | |||||
|
неподвижного стержня и измерительного | |||||
|
наконечника, мм |
0,1 |
0,3 |
0,5 | ||
|
Параметр шероховатости Ra по ГОСТ 2789-73 | |||||
|
измерительных поверхностей, мкм, не более |
0,080 | ||||
|
Радиус сферы измерительных поверхностей, | |||||
|
мм, не более |
1,0 |
1,6 |
5,0 | ||
|
Габаритные размеры, мм, не более: | |||||
|
- высота |
125 |
65 |
165 |
195 | |
|
- длина |
120 |
175 |
170 |
235 | |
|
- ширина |
35 |
35 |
30 |
30 | |
|
Масса, кг, не более |
0,32 |
0,20 |
0,45 |
0,75 | |
|
Условия эксплуатации: | |||||
|
- температура окружающего воздуха |
от +15 до +25 | ||||
|
- изменение температуры за 30 мин, °С, | |||||
|
не более |
0,5 | ||||
|
- относительная влажность воздуха, % |
от 40 до 80 | ||||
|
Полный средний срок службы, лет, не менее |
4 | ||||
