Принцип действия микрометров рычажных основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. Обе измерительные поверхности связаны с отсчетными устройствами. При определении размера детали, находящейся между измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.

Микрометр рычажный представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Отсчетное устройство - индикатор часового типа класса точности 1 по ГОСТ 577-68 и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой.

Микрометры рычажные имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров рычажных расположены теплоизоляционные накладки.

Для настройки микрометра рычажного к нему прилагается комплект установочных мер.

Микрометры рычажные выпускаются в 7 модификациях - МРИ 400, МРИ 500, МРИ 600, МРИ 700, МРИ 800, МРИ 900, МРИ 1000, которые отличаются друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.

Пример условного обозначения рычажного микрометра, оснащенного отсчетным устройством с ценой деления 0,01 мм и диапазоном измерений 300-400 мм:

Микрометр МРИ 4ОО-0,01 ГОСТ4381-87

Микрометры рычажные выпускаются под товарным знаком ы

Пломбирование микрометров рычажных не предусмотрено.

Нанесение знака поверки на микрометры не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой.

Общий вид микрометров приведен на рисунке 1. Цвет покрытия микрометров определяется при заказе.

Общий вид платика с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 2.

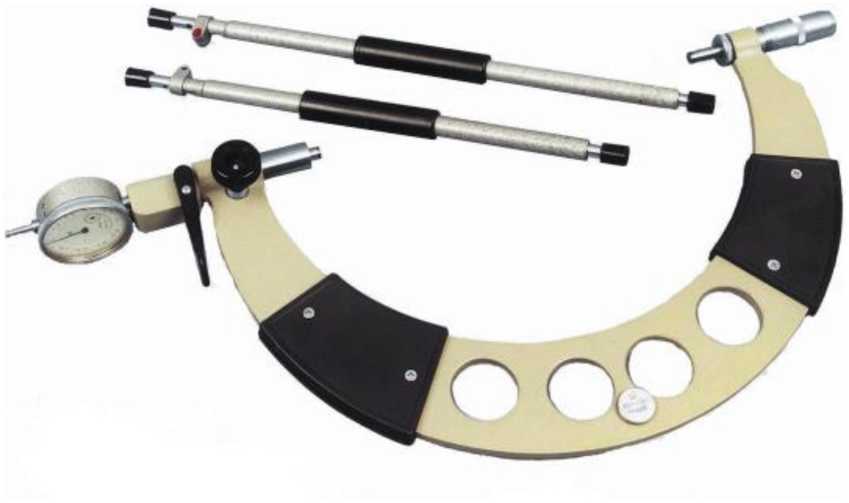

Рисунок 1- Общий вид микрометров

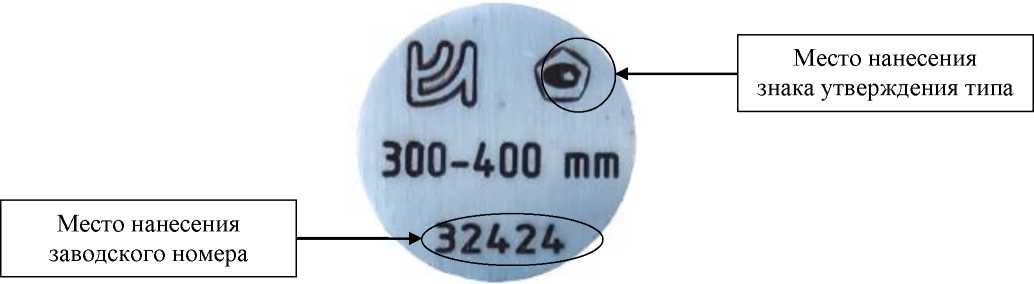

Р и с ун о к 2 - Общий вид платика

с указанием мест нанесения заводского номера и знака утверждения типа

Т а б л и ц а 6 - Комплектность

Т а б л и ц а 1 - Диапазон измерений, цена деления и диапазон показаний отсчётного устройства, цена деления микрометрической головки, измерительное усилие, колебание

Таблица 2  - Пределы допускаемой погрешности микрометра вместе с отсчетным

устройством в любом рабочем положении при нормируемом измерительном усилии и температуре окружающей среды от 16 до 24 °С, и относительной влажности до 80 % (при температуре 23 °С), а также допускаеоме изменение показаний микрометра от изгиба скобы при усилии 10 Н, направленное по оси микрометрического винта

Т а б л и ц а 3 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинальных размеров, допуск биения и допуск плоскостности

Таблица 4 - Основные технические

таблицы 4

Таблица 5 - Габаритные размеры и масса микрометров
