Номер по Госреестру СИ: 88016-23
88016-23 Штангенглубиномеры
(ШГ)
Назначение средства измерений:
Штангенглубиномеры ШГ (далее - штангенглубиномеры) предназначены для измерений высоты уступов, глубины пазов, отверстий и канавок.

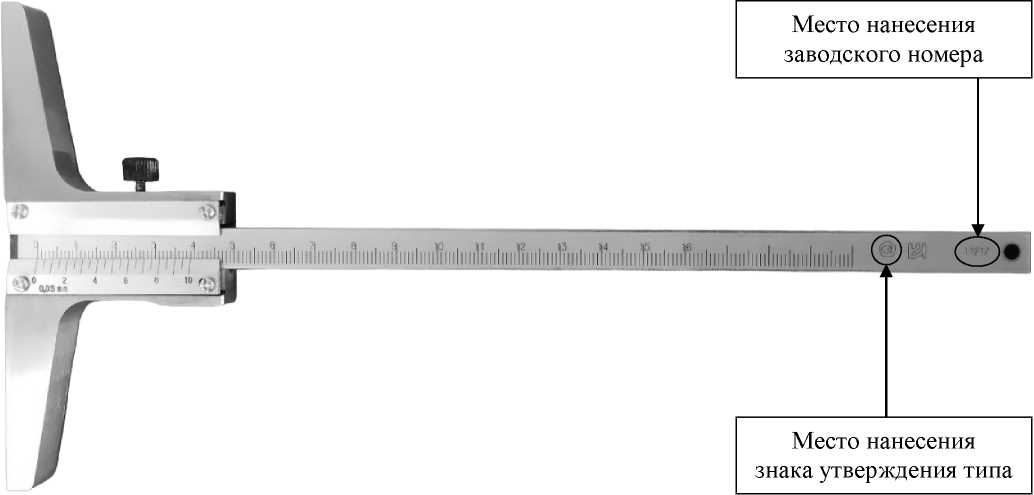

Внешний вид.
Штангенглубиномеры
Рисунок № 1
Общие сведения
Дата публикации - 30.01.2023
Срок свидетельства - 27.01.2028
Номер записи - 190024
ID в реестре СИ - 1405431
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШГ 300, ШГ 250 0,05, ШГ 250, ШГ 200-0,05, ШГ 200, ШГ 160, ШГ, типа ШГ-400-0,05, типа ШГ-400, типа ШГ-250-0,05, Нет модификации, модификация ШГ-200-0,05, мод. ШГ-630-0,05, мод. ШГ-400-0,05, мод. ШГ-300–0,05, мод. ШГ-300-0,05, мод. ШГ-250-0,05, мод. ШГ-160-0,05, -, (0 - 400) мм, ц.д. 0,01 мм,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 1021
Выдано извещений - 3
Кол-во периодических поверок - 353
Кол-во средств измерений - 538
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№175 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Штангенглубиномеры (ШГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85008-22 30.03.2027 |
Угломеры с нониусом, тип 1 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86975-22 04.10.2027 |
Стенкомеры индикаторные, С Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87025-22 11.10.2027 |
Индикаторы часового типа, ИЧ 50 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87059-22 14.10.2027 |
Глубиномеры микрометрические, ГМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87060-22 14.10.2027 |
Микрометры гладкие, МК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87195-22 24.10.2027 |
Штангензубомеры с нониусами, ШЗН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87281-22 03.11.2027 |
Индикаторы часового типа, ИЧ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88029-23 27.01.2028 |
Микрометры, Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88015-23 27.01.2028 |
Нутромеры индикаторные, НИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88016-23 27.01.2028 |
Штангенглубиномеры, ШГ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88095-23 02.02.2028 |
Угломеры маятниковые, 3УРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88096-23 02.02.2028 |
Штангенрейсмасы, ШР Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88423-23 07.03.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88752-23 11.04.2028 |
Угломеры с нониусом, тип 4 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89360-23 19.06.2028 |
Штангентрубомеры, ШТН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89973-23 12.09.2028 |
Микрометры специальные, МКН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90281-23 25.10.2028 |
Приборы для контроля схождения передних колес автомобилей, ПСК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93747-24 08.11.2029 |
Микрометры рычажные , МРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95033-25 28.03.2030 |
Прогибомеры, ПМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Штангенглубиномеры (ШГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВМЗ" (RA.RU.311691) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЧЦМК" (RA.RU.312952) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 28 | 6 | 0 | 28 | 1 | 28 | 0 | 28 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 28 | 16 | 18 | 10 | 0 | 28 | 18 | 10 | ||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 414 | 123 | 412 | 2 | 0 | 414 | 412 | 2 | ||
| АО "ИЗКТ" (RA.RU.313637) | 152 | 37 | 151 | 1 | 0 | 152 | 151 | 1 | ||
| АО "УКВЗ" (RA.RU.314004) | 9 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 124 | 13 | 3 | 121 | 0 | 124 | 3 | 121 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 5 | 4 | 2 | 0 | 6 | 4 | 2 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 18 | 9 | 18 | 0 | 0 | 18 | 18 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 9 | 9 | 8 | 1 | 0 | 9 | 8 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "ПНИТИ" (RA.RU.312453) | 3 | 2 | 2 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 20 | 16 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ПАО "ЗМЗ" (RA.RU.311925) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "РИК" (РОСС RU.0001.310142) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПЗ "МАШ", АО "ПЕРМСКИЙ ЗАВОД "МАШИНОСТРОИТЕЛЬ" (RA.RU.311622) | 8 | 5 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "РЯЗАНСКИЙ РАДИОЗАВОД" (0772) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| Филиал Акционерного общества "Центр судоремонта "Звездочка" "Опытный завод "Вега" (RA.RU.312374) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 18 | 9 | 0 | 18 | 1 | 18 | 0 | 18 | |
| ПАО НПО"ИСКРА" (RA.RU.312220) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "ОНПП "ТЕХНОЛОГИЯ" ИМ. А.Г.РОМАШИНА" (RA.RU.312437) | 7 | 3 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| АО "ОКБ "НОВАТОР" (RA.RU.311408) | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| АО "НИКИЭТ" (RA.RU.311808) | 9 | 7 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО ПКО "ТЕПЛООБМЕННИК" (RA.RU.312704) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 25 | 4 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 6 | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 3 | 3 | 0 | 6 | 3 | 3 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "СМЗ" (RA.RU.310528) | 12 | 6 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 44 | 28 | 21 | 23 | 0 | 44 | 21 | 23 | ||
| ООО "НМЗ" (RA.RU.314901) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Штангенглубиномеры (ШГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД Красноярский край |
370 | 1270 |
|
Западно-Сибирский центр метрологии - структурное подразделение Западно-Сибирской железной дороги - филиала ОАО РЖД Новосибирская область |
624 | 1270 |
|
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
562 | 1270 |
|
ФБУ Челябинский ЦСМ Челябинская область |
4385 | 1270 |
|
Южно-Уральский центр метрологии - структурное подразделение Южно-Уральской железной дороги - филиала ОАО РЖД Челябинская область |
407 | 1270 |
Знак утверждения типа
Знак утверждения типананосится на штангу штангенглубиномеров лазерной гравировкой и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ГОСТ 162-90 «Штангенглубиномеры. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия штангенглубиномеров основан на считывании с основной шкалы и нониуса значения перемещения подвижной рамки, соответствующего измеряемому размеру.
Штангенглубиномеры состоят из рамки, в пазу которой перемещается штанга. На рамке неподвижно закреплен нониус. На штанге нанесена миллиметровая шкала. Измерительная поверхность штанги изготовлена из твердого сплава. Отсчет производится по шкале штанги путем совмещения штрихов штанги со штрихами нониуса. Для зажима рамки в любом положении в пределах диапазона измерений на рамке установлен стопорный винт. По заказу потребителя штангенглубиномеры изготавливают с микрометрической подачей рамки.
Штангенглубиномеры выпускаются в следующих модификациях: ШГ-160-0,05; ШГ-200-0,05; ШГ-250-0,05; ШГ-300-0,05; ШГ-400-0,05; ШГ-630-0,05, которые отличаются друг от друга диапазонами измерений.
Пример условного обозначения штангенглубиномера ШГ с диапазоном измерений от 0 до 630 мм и значением отсчета по нониусу 0,05 мм:
Штангенглубиномер ШГ-630-0,05 ГОСТ 162-90.
Штангенглубиномеры выпускаются под товарным знаком Щ.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на штангу штангенглубиномеров лазерной гравировкой. Заводские номера содержат условное обозначение года выпуска.
Общий вид штангенглубиномеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1.
Пломбирование штангенглубиномеров не предусмотрено.
Нанесение знака поверки на штангенглубиномеры не предусмотрено.
Место нанесения
заводского номера
Место нанесения
знака утверждения типа
Рисунок 1 - Общий вид штангенглубиномеров
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 5-
|
Наименование |
Обозначение |
Количество |
|
Штангенглубиномер |
ШГ |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Паспорт |
ШГ.000 ПС |
1 экз. |
Таблица 1- Диапазон измерения и значение отсчета по нониусу
|
Модификация |
Диапазон измерения, мм |
Значение отсчета по нониусу, мм |
|
ШГ-160-0,05 |
от 0 до 160 |
0,05 |
|
ШГ-200-0,05 |
от 0 до 200 |
0,05 |
|
ШГ-250-0,05 |
от 0 до 250 |
0,05 |
|
ШГ-300-0,05 |
от 0 до 300 |
0,05 |
|
ШГ-400-0,05 |
от 0 до 400 |
0,05 |
|
ШГ-630-0,05 |
от 0 до 630 |
0,05 |
Т а б л и ц а 2 - Пределы допускаемой абсолютной погрешности штангенглубиномера как при незатянутом, так и при затянутом зажиме рамки при температуре окружающей среды (20±10) °С, относительной влажности не более 80 % при температуре 25 °С
|
Участок шкалы, мм |
Пределы допускаемой абсолютной погрешности штангенглубиномера, мм |
|
от 0 до 400 включ. |
± 0,05 |
|
св. 400 до 630 |
± 0,10 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск плоскостности измерительной поверхности штанги, мм |
0,004 |
|
Допуск плоскостности измерительной поверхности рамки, мм |
0,006 |
|
Длина нониуса, мм |
39 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более |
0,25 |
|
У гол плоскости шкалы нониуса относительно плоскости шкалы штанги, °, не более |
30 |
|
Ширина штрихов шкал штанги и нониуса, мм |
от 0,08 до 0,20 |
|
Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса, мм, не более |
0,03 |
|
Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более:
|
0,08 0,16 |
|
Твердость закаленных измерительных поверхностей, HRCэ (HRC), не менее:
|
59,0 (57,9) 51,5 (50,6) |
|
Условия эксплуатации:
|
от +10 до +40 80 |
|
Полный средний срок службы, лет, не менее |
5 |
|
У становленный полный срок службы, лет, не менее |
1,5 |
Таблица 4- Габаритные размеры и масса
|
Модификация |
Г абаритные размеры, мм |
Масса, кг, не более | ||
|
высота, не более |
длина, не более |
ширина (длина измерительной поверхности), не менее | ||
|
ШГ-160-0,05 |
11,4 |
250 |
120 |
0,30 |
|
ШГ-200-0,05 |
11,4 |
290 |
120 |
0,31 |
|
ШГ-250-0,05 |
11,4 |
340 |
120 |
0,33 |
|
ШГ-300-0,05 |
11,4 |
390 |
120 |
0,36 |
|
ШГ-400-0,05 |
11,4 |
490 |
120 |
0,39 |
|
ШГ-630-0,05 |
11,4 |
720 |
175 |
0,48 |
