Сведения о средстве измерений: 89973-23 Микрометры специальные

Номер по Госреестру СИ: 89973-23
89973-23 Микрометры специальные
(МКН)

Назначение средства измерений:
Микрометры специальные МКН (далее - микрометры) предназначены для измерений наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

сертификация программного обеспечения
Внешний вид. Микрометры специальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микрометры специальные
Рисунок № 1
Внешний вид. Микрометры специальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Микрометры специальные
Рисунок № 2
Внешний вид. Микрометры специальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Микрометры специальные
Рисунок № 3

Общие сведения

Дата публикации - 13.09.2023
Срок свидетельства - 12.09.2028
Номер записи - 191914
ID в реестре СИ - 1410980
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МКН-650,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№1875 от 2023.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Микрометры специальные (МКН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85008-22
30.03.2027
Угломеры с нониусом, тип 1
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
86975-22
04.10.2027
Стенкомеры индикаторные, С
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87025-22
11.10.2027
Индикаторы часового типа, ИЧ 50
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87059-22
14.10.2027
Глубиномеры микрометрические, ГМ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87060-22
14.10.2027
Микрометры гладкие, МК
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87195-22
24.10.2027
Штангензубомеры с нониусами, ШЗН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87281-22
03.11.2027
Индикаторы часового типа, ИЧ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88029-23
27.01.2028
Микрометры,
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88015-23
27.01.2028
Нутромеры индикаторные, НИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88016-23
27.01.2028
Штангенглубиномеры, ШГ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88095-23
02.02.2028
Угломеры маятниковые, 3УРИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88096-23
02.02.2028
Штангенрейсмасы, ШР
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88423-23
07.03.2028
Индикаторы рычажно-зубчатые, Обозначение отсутствует
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88752-23
11.04.2028
Угломеры с нониусом, тип 4
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89360-23
19.06.2028
Штангентрубомеры, ШТН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89973-23
12.09.2028
Микрометры специальные, МКН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
90281-23
25.10.2028
Приборы для контроля схождения передних колес автомобилей, ПСК
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
93747-24
08.11.2029
Микрометры рычажные , МРИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
95033-25
28.03.2030
Прогибомеры, ПМ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.

Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.

Стоимость 200 руб. или по подписке

Кто поверяет Микрометры специальные (МКН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • МКН-650
  • 2 2 0 0 2 2 0

    Стоимость поверки Микрометры специальные (МКН)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изм. приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);

    ТУ 26.51.33-013-43173171-2022 «Микрометры специальные МКН. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)

    ИНН 9729293464

    Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

    Изготовитель

    Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
    ИНН 9729293464
    Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62 Адрес места осуществления деятельности: 610042, г. Киров, ул. Народная, д. 28

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
    ИНН 9729293464
    Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

    Принцип действия микрометров основан на преобразовании вращательного движения микрометрического винта в поступательное движение измерительного наконечника. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм. Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане.

    Микрометры представляют собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка. Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки. Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки. Измерительные поверхности микрометров оснащены твердым сплавом.

    Для установки на нижний предел диапазона измерений микрометры снабжены установочной мерой со сферическими поверхностями.

    Микрометры выпускаются в следующих модификациях: МКН 550; МКН 650; МКН 750; МКН 850; МКН 950; МКН 1050; МКН 1150; МКН 1250, которые отличающихся друг от друга диапазонами измерений, пределами допускаемой абсолютной погрешности, габаритными размерами и массой.

    Микрометры выпускаются под товарным знаком МА.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой.

    Общий вид микрометров приведен на рисунках 1 и 2. Цвет покрытия микрометров определяется при заказе.

    Общий вид платика с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 3.

    Нанесение знака поверки на микрометры не предусмотрено.

    Внешний вид. Микрометры специальные (МКН), http://oei-analitika.ru

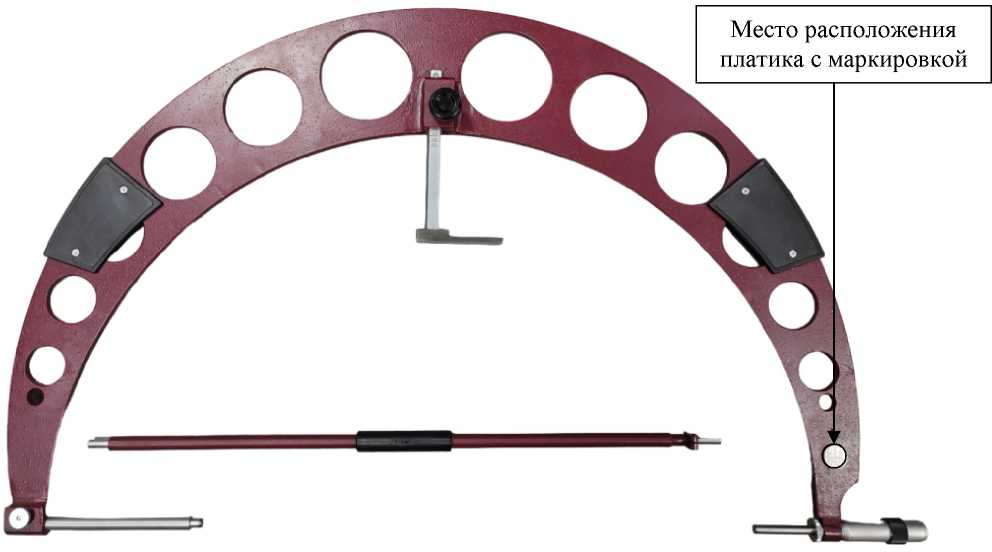

    Рисунок 1- Общий вид микрометров МКН 550; МКН 650; МКН 750; МКН 850; МКН 950; МКН 1050

    Внешний вид. Микрометры специальные (МКН), http://oei-analitika.ru

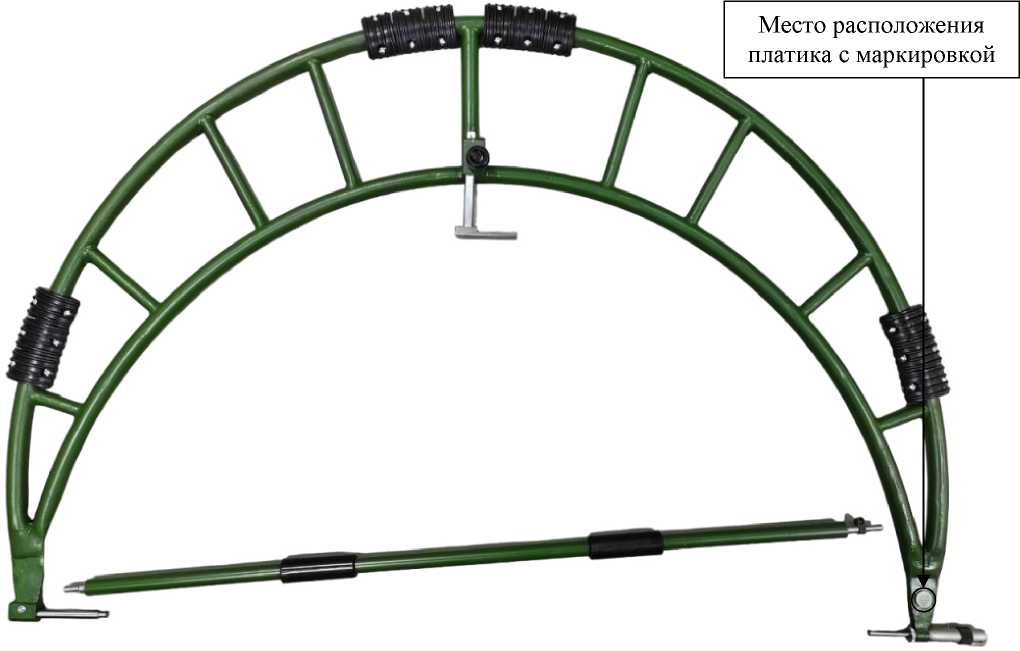

    Р и с ун о к 2 - Общий вид микрометров МКН 1150; МКН 1250

    Внешний вид. Микрометры специальные (МКН), http://oei-analitika.ru

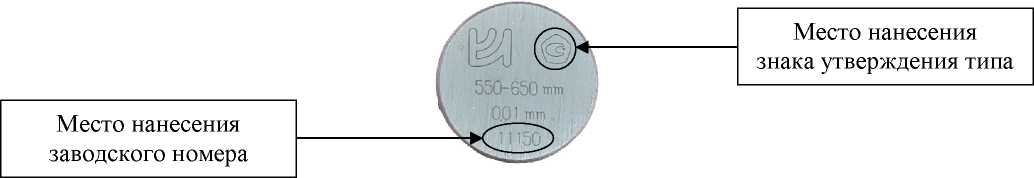

    Рисунок 3- Общий вид платика

    с указанием мест нанесения заводского номера и знака утверждения типа


    Таблица 7-

    Наименование

    Обозначение

    Количество

    Микрометр специальный

    МКН

    1 шт.

    Мера установочная

    1 шт.

    Гильза соединительная*

    2 шт.

    Ключ

    1 шт.

    Футляр

    1 шт.

    Руководство по эксплуатации

    МКН.000 РЭ

    1 экз.

    * Гильзы соединительные поставляются в сборе с установочными мерами


    Т а б л и ц а 1  - Диапазон измерений, цена деления и измерительное перемещение

    микрометрического винта микрометров

    Модификация

    Диапазон измерений, мм

    Цена деления, мм

    Измерительное перемещение микрометрического винта, мм

    МКН 550

    от 450 до 550

    0,01

    50

    МКН 650

    от 550 до 650

    0,01

    50

    МКН 750

    от 650 до 750

    0,01

    50

    МКН 850

    от 750 до 850

    0,01

    50

    МКН 950

    от 850 до 950

    0,01

    50

    МКН 1050

    от 950 до 1050

    0,01

    50

    МКН 1150

    от 1050 до 1150

    0,01

    50

    МКН 1250

    от 1150 до 1250

    0,01

    50

    Т а б л и ц а 2 - Пределы допускаемой абсолютной погрешности, допускаемое изменение показаний от изгиба скобы при усилии 10 Н, измерительное усилие и колебание измерительного усилия микрометров

    Модификация

    Пределы допускаемой абсолютной погрешности, мкм

    Допускаемое изменение показаний от изгиба скобы при усилии 10 Н, мкм

    Измерительное усилие, Н

    Колебание измерительного усилия, Н, не более

    МКН 550

    ± 9,0

    12,0

    от 5 до 10

    2,0

    МКН 650

    ± 11,0

    14,0

    от 5 до 10

    2,0

    МКН 750

    ± 16,0

    16,0

    от 5 до 10

    2,0

    МКН 850

    ± 16,0

    18,0

    от 5 до 10

    2,0

    МКН 950

    ± 18,0

    20,0

    от 5 до 10

    2,0

    МКН 1050

    ± 20,0

    22,0

    от 5 до 10

    2,0

    МКН 1150

    ± 20,0

    23,0

    от 5 до 10

    2,0

    МКН 1250

    ± 20,0

    25,0

    от 5 до 10

    2,0

    П р и м е ч а н и е - Пределы допускаемой абсолютной погрешности нормированы при измерительном усилии, приведенном в настоящей таблице, и температуре окружающего воздуха (20 ± 2) °С.

    Таблица 3   - Допуск плоскостности измерительных поверхностей и допуск

    параллельности измерительных поверхностей микромет

    ров

    Модификация

    Допуск плоскостности измерительных поверхностей, мкм

    Допуск параллельности плоских измерительных поверхностей, мкм

    МКН 550

    1,0

    11

    МКН 650

    1,0

    13

    МКН 750

    1,0

    15

    МКН 850

    1,0

    17

    МКН 950

    1,0

    18

    МКН 1050

    1,0

    20

    МКН 1150

    1,0

    21

    МКН 1250

    1,0

    22

    Таблица 4 - Допускаемое отклонение длины установочной меры от номинального размера

    Модификация

    Номинальный размер установочной меры, мм

    Допускаемое отклонение длины установочных мер от номинального размера, мкм

    МКН 550

    500

    ± 3,5

    МКН 650

    600

    ± 4,5

    МКН 750

    700

    ± 5,0

    МКН 850

    800

    ± 5,0

    МКН 950

    900

    ± 5,5

    МКН 1050

    1000

    ± 6,0

    МКН 1150

    1100

    ± 6,0

    МКН 1250

    1200

    ± 6,0

    П р и м е ч а н и е - Допускаемое отклонение длины установочной меры от номинального размера нормировано при температуре окружающего воздуха (20 ± 2) °С.

    Таблица 5- Основные технические характеристики

    Наименование характеристики

    Значение

    Перекос плоской измерительной поверхности микрометрического винта при зажатии стопора, мкм, не более

    2

    Диаметр гладкой части микрометрического винта, мм

    (8-0,015)

    Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более

    0,15

    Длина деления шкалы барабана, мм, не менее

    0,8

    Ширина штрихов шкал барабана, стебля и продольного штриха на стебле, мм

    от 0,1 до 0,2

    Разность в ширине штриха барабана и продольного штриха на стебле, мм, не более

    0,03

    Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более

    0,45

    Угол, образующий коническую часть барабана, на которую наносится шкала, °, не более

    20

    Длина деления шкалы упора, мм

    (5 ± 0,2)

    Ширина штрихов шкалы упора, мм

    от 0,3 до 0,5

    Продолжение таблицы 5

    Наименование характеристики

    Значение

    Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более:

    • - микрометров

    • - установочных мер

    0,20

    0,08

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная окружающего влажность воздуха, %, не более

    от -20 до +35

    80

    Средний срок службы, лет, не менее

    6

    Таблица 6. - Г абаритные размеры, вылет скобы и масса микрометров

    Модификация

    Г абаритные размеры, мм, не более

    Вылет скобы, мм, не менее

    Масса, кг, не более

    высота

    длина

    ширина

    МКН 550

    435

    775

    57

    291

    5,5

    МКН 650

    515

    875

    57

    341

    6,0

    МКН 750

    570

    985

    57

    391

    7,5

    МКН 850

    605

    1035

    57

    441

    9,5

    МКН 950

    680

    1145

    57

    491

    11,0

    МКН 1050

    705

    1235

    57

    541

    13,0

    МКН 1150

    845

    1345

    75

    591

    14,0

    МКН 1250

    910

    1445

    75

    641

    15,0


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
