Принцип действия спектрометров основан на измерении энергии и интенсивности вторичного флуоресцентного излучения, испускаемого атомами определяемых элементов, содержащихся в пробе, под воздействием рентгеновских лучей.

При воздействии рентгеновского излучения на исследуемый образец каждый элемент, входящий в состав образца, флуоресцирует на специфической для него длине волны (рентгеновская флуоресценция). Вторичная рентгеновская флуоресценция представляет собой излучение, состоящее из множества характеристических линий излучения элементов. Спектрометр позволяет одновременно обнаружить, измерить и зарегистрировать интенсивность излучения различных элементов. Интенсивность излучения пропорциональна содержанию соответствующего элемента.

В состав спектрометров входят рентгеновская трубка, фильтры для повышения чувствительности (отношения сигнал/шум), коллиматоры для выбора участка пробы для последующего анализа, детектор.

Программное обеспечение позволяет производить смену фильтров и коллиматоров автоматически. Коллиматоры и первичные фильтры управляются независимо друг от друга и могут комбинироваться для решения конкретных задач.

Спектрометры оснащены камерой наблюдения за образцом для выбора участка пробы для анализа.

Для регистрации квантов флуоресцентного излучения используется полупроводниковый кремниевый дрейфовый детектор с термоэлектрическим охлаждением и специальным ультратонким окном, для определения таких элементов, как углерод, кислород, фтор.

Спектрометры имеют дополнительные средства защиты и предупреждений, обеспечивающие защиту от непреднамеренного открывания измерительной камеры во время работы.

Спектрометры могут быть укомплектованы дополнительным оборудованием: блоком вакуумирования, модулем продувки гелием для высокочувствительных измерений легких элементов в не подлежащих вакуумированию пробах, 12-позиционным автосамплером, комплектом для анализа микрообъектов, комплектами для скрининга, дополнительными кюветами для анализа твердых, жидких образцов, порошков, гранул, тонких пленок.

Идентификация элементов и измерения их содержания выполняются посредством специализированного программного обеспечения для автоматического анализа - PCEDX-Navi или PCEDX-Pro (PCEDX). Программное обеспечение непрерывно контролирует состояние прибора. С помощью программного обеспечения реализуется полная автоматизация анализа, начиная от смены образца и до представления результатов измерений в виде таблиц, графиков и спектров. С учетом матричных эффектов выполняется корректировка градуировочных характеристик, автоматически изменяется скорость сбора данных с целью оптимизации количественного анализа.

Общий вид спектрометров представлен на рисунке 1.

Пломбирование спектрометров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится на маркировочную табличку методом лазерной печати. Маркировочная табличка наносится на боковую или заднюю стенки прибора.

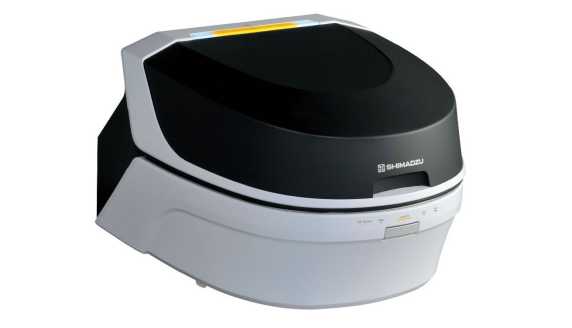

Рисунок 1 - Общий вид спектрометра рентгенофлуоресцентного EDX-8100Р.

Таблица 4 - Комплектность спектрометров рентгенофлуоресцентных EDX- 8000P

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
