Номер по Госреестру СИ: 54996-13
54996-13 Машины испытательные
(UH)
Назначение средства измерений:
Машины испытательные иН модификации иН-200кНХ-0,5; иН-2()()кНХЬ-О,5; иН-200кНХ-1; Ш-200кНХЫ; ЦИ-300кНХ-0,5; Ш-300кНХЬ0,5; ЦИ^300хНХ-0,5; иН-F3OOкНХh-O,5; иИ-300кНХ-1; Ш-300кНХЫ; ЦИ^300кНХ-1; Ш^300кНХЫ; иН-5ООкНХ-О,5; Ш-500кНХЬ0,5; Ш^500кНХ-0,5; Ш^500кНХЬ0,5; иИ-500кНХ-1; иН-5ООкНХЫ; иН^500кНХ-1; Ш^5ООкНХЫ; иН-6ООкНХ-О,5; Ш-6ООкНХЬО,5; иН-600кНХ-1; Ш-600кНХЫ; иН-1000кНХ-0,5; Ш-1000кНХЬ0,5; Ш^1000кНХ-0,5; иН-FWOOi^Xh-O^; иН-1000кНХ-1; иИ-1000кНХЬ1; ЦИ^1000хНХ-1; Ш^1000кНХЫ; иН-2000кНХ-1; Ш-2000кНХЫ; ЦИ^2000хНХ-1; ЦИ^2000кНХЬ1; иН-3000кНХ-2; иН-F3000кНХ-2; иН-4000кНХ-2; иН^4ОООкНХ-2 (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов.
Внешний вид.
Машины испытательные
Рисунок № 1
Общие сведения
Дата публикации - 22.02.2024
Срок свидетельства - 31.07.2024
Номер записи -
ID в реестре СИ - 367515
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. UH-1000кНX-1, мод. UH-1000kHXh-1, UH-600кНX-0,5, UH-600kNX, UH-600kHX-1, UH-500кHХ-1, UH-300кНX-0,5, UH-300kHX-0,5, UH-1000кНX-1, UH-1000кH, UH-1000kНX-1, UH-1000kHX-0.5, UH-1000kHX-0,5, UH, мод. UH-300кНX-0,5, UH, мод. UH-1000kHXh-1, UH мод. UH-500кHХ-0,5, UH, C077N, AG-Xplus-0.5,
Производитель
Изготовитель - Фирма "SHIMADZU CORPORATION"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 18
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1603 от 2018.07.31 О продлении срока действия свидетельств об утверждении типа средств измерений
№1854 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Связь" (ТК 480)
Наличие аналогов СИ: Машины испытательные (UH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54996-13 Машины испытательные (UH) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17037-98 |
Хромато-масс-спектрометры, QP 5000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17819-98 |
Спектрофотометр атомно-абсорбционный, AA-6601F Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17820-98 |
Спектрофотометр инфракрасный, FTIR-8201 PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17822-98 |
Хроматограф газовый, GC-17A Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
19381-09 15.04.2024 |
Спектрофотометры атомно-абсорбционные, АА-6200, АА-6800, AA-6300, АА-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
19382-11 27.06.2016 |
Спектрофлуориметры, RF-5301PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
19383-10 06.04.2020 |
Хроматографы газовые, GC-14B, GC-17Av3, GCMS-QP5000/5050A, GC-2010, GC-2010Plus, GC-2014, GCMS-QP2010, GCMS-QP2010S, GCMS-QP2010Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
21669-01 |
Спектрофотометр атомно-абсорбционный, AA-680 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
22613-08 01.06.2013 |
Весы электронные лабораторные, BL Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
22614-08 01.06.2013 |
Весы электронные лабораторные, BW, BX, UW, UX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
25373-08 01.06.2013 |
Весы электронные, EL и ELB Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26276-08 01.01.2014 |
Весы электронные лабораторные, AUW/AUW-D/AUX/AUY Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26305-04 01.02.2009 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
2 года | |
|
26305-09 27.08.2024 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
28035-04 |
Спектрофотометр, UV-1601 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
30425-05 |
Хроматограф жидкостной, Shimadzu-LC-6А Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
34800-07 |
Микротвердомер, HMV-2T Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
34906-12 29.06.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, ICPE 9000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40187-08 01.01.2014 |
Микротвердомеры, HMV-2 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43425-09 01.01.2015 |
Весы электронные лабораторные, BW-K/BX-K Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44557-10 01.08.2015 |
Машины испытательные универсальные, AG Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-11 04.03.2016 |
Микротвердомеры, Shimadzu DUH211, Shimadzu DUH211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-17 19.06.2027 |
Микротвердомеры, DUH-211, DUH-211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46831-11 19.05.2016 |
Машины испытательные, EHN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47102-11 31.03.2026 |
Спектрометры оптические эмиссионные, PDA-7000, PDA-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
47918-11 03.10.2016 |
Устройства испытательные, JF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47919-11 03.10.2016 |
Машины испытательные, ММТ, ЕМТ Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48288-11 |
Дифрактометр рентгеновский, Shimadzu XRD-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
48405-11 06.10.2026 |
Анализаторы нуклеиновых кислот, BioSpec-nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48982-12 09.12.2026 |
Дифрактометры рентгеновские, XRD 6100 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
49262-12 14.03.2017 |
Масс-спектрометры жидкостные, LCMS-8030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50061-12 03.04.2022 |
Спектрофотометры, UV-2600, UV-2700 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50284-12 15.05.2027 |
Спектрометры рентгенофлуоресцентные, EDX-720-P/800HS-P, XRF 1800, MXF 2400 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54896-13 31.07.2024 |
Машины испытательные, AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54899-13 31.07.2029 |
Машины испытательные, EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54913-13 26.06.2029 |
Анализаторы размеров частиц лазерные, SALD мод. SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54996-13 31.07.2024 |
Машины испытательные, UH Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
57523-14 03.06.2019 |
Хроматографы газовые с детектором, GC-2010Plus (хроматографы) BID (детектор) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57524-14 15.04.2024 |
Хромато-масс-спектрометры модернизированные, GCMS-QP2010Ultra, GCMS-QP2010SE Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
57680-14 29.04.2029 |
Машины испытательные, AGS-X Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
58807-14 20.10.2019 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58807-17 16.07.2024 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-7000P, EDX-8000, EDX-8000P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59082-14 19.09.2024 |
Фурье-спектрофотометры инфракрасные, IRTracer-100 и IRAffinity-1S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59373-14 01.11.2024 |
Машины испытательные, EHF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60877-15 01.04.2025 |
Спектрометры параллельного действия с индуктивно связанной плазмой атомно-эмиссионные, ICPE-9800 мод. ICPE-9810, ICPE-9820 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63431-16 16.03.2026 |
Хроматографы жидкостные, Prominence Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63487-16 28.03.2026 |
Хроматографы жидкостные с детекторами, LC-30 NEXERA (хроматографы) SPD-М30А, RID-20A, Decade Elite, Decade Lite, LCМS-8030, LCМS-8040 (детекторы) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63715-16 14.04.2026 |
Спектрофлуориметры, RF-6000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64032-16 18.05.2026 |
Анализаторы общего углерода, TOC-4200, TOC-Vws, TOC-Vwp Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64401-16 28.06.2026 |
Хромато-масс-спектрометры жидкостные, LCMS-8060 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66402-17 19.01.2027 |
Хромато-масс-спектрометры газовые, GCMS-QP2020 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66787-17 01.03.2027 |
Масс-спектрометры с индуктивно-связанной плазмой , ICPMS-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73667-18 29.12.2024 |
Весы лабораторные электронные неавтоматического действия, AP Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74829-19 23.04.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8045 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76065-19 13.09.2024 |
Калориметры дифференциальные сканирующие, модификаций DSC-60 Plus, DSC-60A Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76391-19 18.10.2024 |
Хроматографы жидкостные, Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76854-19 10.12.2024 |
Хроматографы газовые, Nexis GC-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78795-20 28.07.2025 |
Спектрофотометры двухлучевые, UV-2600i, UV-2700i, UV-3600i Plus, SolidSpec-3700i Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78257-20 06.05.2025 |
Хроматографы газовые, GC-2010Plus и GC-2014 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78890-20 03.08.2025 |
Хромато-масс-спектрометры жидкостные, LCMS-9030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79183-20 11.09.2025 |
Весы электронные, UW Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82085-21 18.06.2026 |
Хроматографы газовые, GC-2010 Pro Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82777-21 26.08.2026 |
Хромато-масс-спектрометры газовые, GCMS-TQ8050 NX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84280-21 28.12.2026 |
Анализаторы термомеханические, ТМА-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84281-21 28.12.2026 |
Анализаторы термические синхронные, DTG-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88041-23 27.01.2028 |
Спектрометры рентгенофлуоресцентные, EDX-8100P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 1 | 0 | 2 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 8 | 0 | 8 | 0 | 7 | 0 | 7 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 3 | 0 | 2 | 0 | 3 | 0 | 2 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
4494 | 7825 |
|
ФБУ Липецкий ЦСМ Липецкая область |
4107 | 7825 |
|
ФБУ УРАЛТЕСТ Свердловская область |
21605 | 7825 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3276 | 7825 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3466 | 7825 |
Программное обеспечение
В машинах используется программное обеспечение ( ПО ):
1) встроенное (микропрограмма измерительного контроллера), реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.
2) автономное (программа «TRAPEZIUMX» для персонального компьютера), устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows, реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение |
TRAPEZIUMX |
Ver.1.3.0 |
0414аа6dcf951be3781 24e90f04a271ec5afdc8 ebe3d |
sha1 |
|
Программное обеспечение |
Встроенное программное обеспечение UH-X |
Ver. 1.00 |
Не доступно |
Не доступно |
|
* Номер версии (идентификационный номер) программного обеспечения не ниже указанного | ||||
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наноситься на лицевую сторону нагрузочной рамы в виде наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Машины испытательные UH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным UH модификаций UH-200kHX-0,5; UH-200kHXh-0,5; UH-200kHX-1; UH-200kHXh-1; UH-300kHX-0,5; UH-300kHXh-0,5; UH-F300kHX-0,5; UH-F300kHXh-0,5; UH-300KHX-1; UH-300kHXh-1; UH-F300KHX-1; UH-F300kHXh-1; UH-500kHX-0,5; UH-500kHXh-0,5; UH-F500kHX-0,5; UH-F500kHXh-0,5; UH-500KHX-1; UH-500kHXh-1; UH-F500KHX-1; UH-F500kHXh-1; UH-600kHX-0,5; UH-600kHXh-0,5; UH-600KHX-1; UH-600kHXh-1; UH-1000kHX-0,5; UH-1000kHXh-0,5; UH-F1000kHX-0,5; UH-F1000kHXh-0,5; UH-IOOOkHX-I; UH-IOOOkHXh-l; UH-FIOOOkHX-I; UH-FIOOOkHXh-l; UH-2000KHX-1; UH-2000kHXh-1; UH-F2000KHX-1; UH-F2000kHXh-1; UH-3000KHX-2; UH-F3000kHX-2; UH-4000KHX-2; UH-F4000KHX-2
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. Техническая документация фирмы «SHIMADZU CORPORATION», Япония.
Поверка
Поверкаосуществляется по документу МП 2301-260-2013 «Машины испытательные UH. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29.07.2013 г.
Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,12 % для машин с пределами допускаемой относительной погрешности 0,5 %;
5 = 0,24 % для машин с пределами допускаемой относительной погрешности 1,0 %;
5 = 0,45 % для машин с пределами допускаемой относительной погрешности 2,0 %.
Изготовитель
Фирма «SHIMADZU CORPORATION», ЯпонияАдрес: Nishinokio, Kvwabaracho Nakadyou-ku, Kyoto 604, Japan
e-mail: info@shimadzu.eu, http://www.shimadzu.eu
Заявитель
Общество с ограниченной ответственностью «Аналит Продактс» (ООО «Аналит Продактс») Адрес: 199106, г. Санкт-Петербург, В.О., 26-я линия, д. 15, корп. 2, лит. A
Тел./факс +7 (812) 325-55-02, e-mail: info@analit-spb.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия машин основан на преобразовании тензорезисторным датчиком нагрузки, воздействующей на образец, в электрический сигнал, который передаётся в измерительный контроллер.
Конструктивно машины состоят из нагрузочной рамы и измерительного контроллера.
Нагрузочная рама состоит из колонн, верхней и нижней траверс, тензорезисторного датчика, подъемного двигателя и поршня.
Измерительный контроллер включает в себя насосную станцию, управляет всеми операциями и обрабатывает сигналы датчика. Измеренные значения силы отображаются на аналоговом и цифровом индикаторах.
Модификации машин отличаются диапазонами измерений и пределами допускаемой погрешности.
Варианты исполнения машин отличаются типом насосной станции, видом захватов, габаритными размерами и массой.
Машины имеют обозначение: иН-FAXh-Z, где
F - наличие захватов фронтального типа;
A - обозначение наибольшего предела измерений, кН; h - обозначение машин с гибридной насосной станцией;
Z - пределы допускаемой погрешности, %.

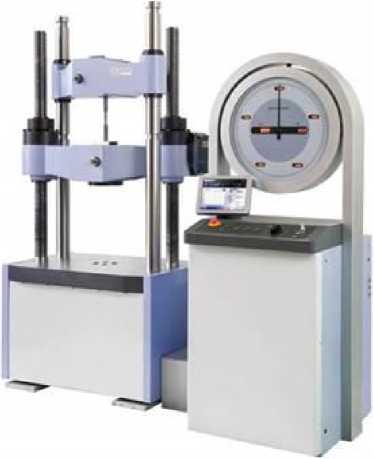

Рис. 1. Общий вид машины
-
1. Машина испытательная UH - 1 шт.
-
2. Руководство по эксплуатации - 1 экз.
-
3. Методика поверки МП 2301-260-2013 - 1 экз.
Диапазоны измерений, пределы допускаемой погрешности, рабочий ход, длина и ширина рабочего пространства, потребляемая мощность, габаритные размеры и масса нагрузочной рамы в таблицах 2, 3, 4.
Таблица 2
|
Наименование параметра |
Обозначение машин | |||
|
иН-200кНХ-0,5; иН-200кНХЬ0,5 |
иН-200кНХ-1; ЦН-200кНХЬ1 |
иН-300кНХ-0,5; иН-300кНХЬ0,5; иН^300кНХ-0,5; иН^300кНХЬ0,5 |
иН-300кНХ-1; иН-300кНХЬ1; иН^300кНХ-1; иН^300кНХЫ | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений силы, кН |
от 1 до 200 |
от 1,5 до 300 | ||
|
Пределы допускаемой относительной погрешности измерений силы1, % |
± 0,5 |
± 1,0 |
± 0,5 |
± 1,0 |
|
Рабочий ход, мм, не менее |
500 | |||
|
Длина рабочего пространства, мм, не менее |
500 | |||
|
Ширина рабочего пространства, мм, не менее |
500 | |||
|
Потребляемая мощность, кВт, не более |
6,5 |
8,0 | ||
|
Габаритные размеры нагрузочной рамы (длина, ширина, высота), мм, не более |
780, 500, 2000 |
870, 520, 2300 | ||
|
Масса нагрузочной рамы, кг, не более |
900 |
1500 | ||
1 Характеристики приведены для нормальных условий по ГОСТ 15150-69
Таблица 3
|
Наименование параметра |
Обозначение машин | |||
|
иН-500кНХ-0,5; иН-500кНХЬ0,5; иН^500кНХ-0,5; иН^500кНХИ-0,5 |
иН-500кНХ-1; иН-500кНХИ-1; иН^500кНХ-1; иН^500кНХЫ |
иН-600кНХ-0,5; иН-600кНХИ-0,5 |
иН-600кНХ-1; иН-600кНХИ-1 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений силы, кН |
от 2,5 до 500 |
от 3 до 600 | ||
|
Пределы допускаемой относительной погрешности измерений силы1, % |
± 0,5 |
± 1,0 |
± 0,5 |
± 1,0 |
|
Рабочий ход, мм, не менее |
600 | |||
|
Длина рабочего пространства, мм, не менее |
650 | |||
1 Характеристики приведены для нормальных условий по ГОСТ 15150-69
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Ширина рабочего пространства, мм, не менее |
650 | |||
|
Потребляемая мощность, кВт, не более |
8,0 |
7,0 | ||
|
Габаритные размеры нагрузочной рамы (длина, ширина, высота), мм, не более |
1060, 700, 2900 |
960, 650, 2400 | ||
|
Масса нагрузочной рамы, кг, не более |
2600 |
1700 | ||
Таблица 4
|
Наименование параметра |
Обозначение машин | ||||
|
ЦН-1000кНХ-0,5; ЦН-1000кНХЬ-0,5; ЦН-Р1000кНХ-0,5; ЦН^1000кНХЬ-0,5 |
ЦН-1000кНХ-1; иН-1000кНХЪ-1; ЦН^1000кНХ-1; ЦН^1000кНХЫ |
ЦН-2000кНХ-1; ЦН-2000кНХЪ-1; ЦН^2000кНХ-1; ЦН^2000кНХЬ-1 |
ЦН- 3000кНХ-2; ЦН- F3000кНX-2 |
ЦН- 4000кНХ-2; ЦН- F4000кНX-2 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерений силы1, кН |
от 5 до 1000 |
от 10 до 2000 |
от 15 до 3000 |
от 20 до 4000 | |
|
Пределы допускаемой относительной погрешности измере- 2 ний силы , % |
± 0,5 |
± 1,0 |
± 1,0 |
± 2,0 | |
|
Рабочий ход, мм, не менее |
800 |
900 |
1000 | ||
|
Длина рабочего пространства, мм, не менее |
750 |
850 |
1000 |
1150 | |
|
Ширина рабочего пространства, мм, не менее |
750 |
850 |
1000 |
1150 | |
-
1 Машины с наибольшим пределом измерений 3000 кН и 4000 кН предназначены для измерений силы сжатия
-
2 Характеристики приведены для нормальных условий по ГОСТ 15150-69
|
Продолжение таблицы 4 | ||||
|
1 |
2 3 |
4 |
5 |
6 |
|
Потребляе мая мощность, кВт, не более |
12 |
15 |
15 |
18 |
|
Габаритные размеры нагрузочной рамы (длина, ширина, высота), мм, не более |
1320, 800, 3400 |
1560, 920, 4500 |
1860, 1100, 5700 |
2200, 1400, 5900 |
|
Масса нагрузочной рамы, кг, не более |
6000 |
12000 |
17000 |
20000 |
Электрическое питание от трехфазной сети переменного тока:
-
- напряжение, В........................................................................от 360 до 440
-
- частота, Гц.............................................................................. от 49 до 51
Габаритные размеры измерительного контроллера (длина, ширина, высота),
мм, не более.................................................................................... 740, 800, 1800
Масса измерительного контроллера, кг, не более........................................110
Вероятность безотказной работы за 1000 ч.................................................0,8
