Номер по Госреестру СИ: 59082-14
59082-14 Фурье-спектрофотометры инфракрасные
(IRTracer-100 и IRAffinity-1S)
Назначение средства измерений:
Фурье - спектрофотометры инфракрасные IRTracer-100 и IRAffmity-1S (далее - спектрофотометры) предназначены для измерения оптических спектров пропускания, поглощения, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдом, жидком и газообразном состояниях.
Внешний вид.
Фурье-спектрофотометры инфракрасные
Рисунок № 1
Внешний вид.
Фурье-спектрофотометры инфракрасные
Рисунок № 2
Внешний вид.
Фурье-спектрофотометры инфракрасные
Рисунок № 3
Внешний вид.
Фурье-спектрофотометры инфракрасные
Рисунок № 4
Внешний вид.
Фурье-спектрофотометры инфракрасные
Рисунок № 5
Общие сведения
Дата публикации - 05.06.2023
Срок свидетельства - 19.09.2024
Номер записи -
ID в реестре СИ - 372205
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация IRTracer-100, модификация IRAffinity-1S, модель IRTracer-100, модель IRAffinity-1S, модели IRAffinity-IS, мод.IRAffinity-1S, мод. IRTracer-100, мод. IRAffinity-1S, Без модификации, S, IRTracer-100 и IRAffinity-1S, IRTracer-100, IRAffinity-IS, IRAffinity-1S,, IRAffinity-1S, IRAffinity-1 S, IRAffinity 1S, FoundryMate, Fluid Scan,
Производитель
Изготовитель - Фирма "SHIMADZU CORPORATION"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 728
Выдано извещений - 6
Кол-во периодических поверок - 525
Кол-во средств измерений - 327
Кол-во владельцев - 123
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1379 дн.
Приказы РСТ, где упоминается данный тип СИ
№99 от 2020.01.28 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа Фурье-спектрометры инфракрасные IRTracer-100 и IRAffinity-lS
№898 от 2015.08.05 О внесении изменения в описание типа на фурье-спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S
№1910 от 2014.11.26 Об утверждении типов средств измерений (ГР 59075-14 - 59087-14)
№1497 от 2017.07.07 О переоформлении свидетельства об утверждении типа средства измерений № 55729 "Фурье-спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S"
№2169 от 2019.09.19 О продлении срока действия свидетельств об утверждении типа средств измерений
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Фурье-спектрофотометры инфракрасные (IRTracer-100 и IRAffinity-1S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59082-14 Фурье-спектрофотометры инфракрасные (IRTracer-100 и IRAffinity-1S) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
17728-09 Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08) ООО "Люмэкс-Маркетинг" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "Люмэкс-Маркетинг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17037-98 |
Хромато-масс-спектрометры, QP 5000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17819-98 |
Спектрофотометр атомно-абсорбционный, AA-6601F Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17820-98 |
Спектрофотометр инфракрасный, FTIR-8201 PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17822-98 |
Хроматограф газовый, GC-17A Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
19381-09 15.04.2024 |
Спектрофотометры атомно-абсорбционные, АА-6200, АА-6800, AA-6300, АА-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
19382-11 27.06.2016 |
Спектрофлуориметры, RF-5301PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
19383-10 06.04.2020 |
Хроматографы газовые, GC-14B, GC-17Av3, GCMS-QP5000/5050A, GC-2010, GC-2010Plus, GC-2014, GCMS-QP2010, GCMS-QP2010S, GCMS-QP2010Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
21669-01 |
Спектрофотометр атомно-абсорбционный, AA-680 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
22613-08 01.06.2013 |
Весы электронные лабораторные, BL Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
22614-08 01.06.2013 |
Весы электронные лабораторные, BW, BX, UW, UX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
25373-08 01.06.2013 |
Весы электронные, EL и ELB Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26276-08 01.01.2014 |
Весы электронные лабораторные, AUW/AUW-D/AUX/AUY Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26305-04 01.02.2009 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
2 года | |
|
26305-09 27.08.2024 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
28035-04 |
Спектрофотометр, UV-1601 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
30425-05 |
Хроматограф жидкостной, Shimadzu-LC-6А Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
34800-07 |
Микротвердомер, HMV-2T Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
34906-12 29.06.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, ICPE 9000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40187-08 01.01.2014 |
Микротвердомеры, HMV-2 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43425-09 01.01.2015 |
Весы электронные лабораторные, BW-K/BX-K Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44557-10 01.08.2015 |
Машины испытательные универсальные, AG Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-11 04.03.2016 |
Микротвердомеры, Shimadzu DUH211, Shimadzu DUH211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-17 19.06.2027 |
Микротвердомеры, DUH-211, DUH-211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46831-11 19.05.2016 |
Машины испытательные, EHN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47102-11 31.03.2026 |
Спектрометры оптические эмиссионные, PDA-7000, PDA-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
47918-11 03.10.2016 |
Устройства испытательные, JF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47919-11 03.10.2016 |
Машины испытательные, ММТ, ЕМТ Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48288-11 |
Дифрактометр рентгеновский, Shimadzu XRD-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
48405-11 06.10.2026 |
Анализаторы нуклеиновых кислот, BioSpec-nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48982-12 09.12.2026 |
Дифрактометры рентгеновские, XRD 6100 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
49262-12 14.03.2017 |
Масс-спектрометры жидкостные, LCMS-8030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50061-12 03.04.2022 |
Спектрофотометры, UV-2600, UV-2700 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50284-12 15.05.2027 |
Спектрометры рентгенофлуоресцентные, EDX-720-P/800HS-P, XRF 1800, MXF 2400 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54896-13 31.07.2024 |
Машины испытательные, AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54899-13 31.07.2029 |
Машины испытательные, EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54913-13 26.06.2029 |
Анализаторы размеров частиц лазерные, SALD мод. SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54996-13 31.07.2024 |
Машины испытательные, UH Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
57523-14 03.06.2019 |
Хроматографы газовые с детектором, GC-2010Plus (хроматографы) BID (детектор) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57524-14 15.04.2024 |
Хромато-масс-спектрометры модернизированные, GCMS-QP2010Ultra, GCMS-QP2010SE Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
57680-14 29.04.2029 |
Машины испытательные, AGS-X Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
58807-14 20.10.2019 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58807-17 16.07.2024 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-7000P, EDX-8000, EDX-8000P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59082-14 19.09.2024 |
Фурье-спектрофотометры инфракрасные, IRTracer-100 и IRAffinity-1S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59373-14 01.11.2024 |
Машины испытательные, EHF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60877-15 01.04.2025 |
Спектрометры параллельного действия с индуктивно связанной плазмой атомно-эмиссионные, ICPE-9800 мод. ICPE-9810, ICPE-9820 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63431-16 16.03.2026 |
Хроматографы жидкостные, Prominence Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63487-16 28.03.2026 |
Хроматографы жидкостные с детекторами, LC-30 NEXERA (хроматографы) SPD-М30А, RID-20A, Decade Elite, Decade Lite, LCМS-8030, LCМS-8040 (детекторы) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63715-16 14.04.2026 |
Спектрофлуориметры, RF-6000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64032-16 18.05.2026 |
Анализаторы общего углерода, TOC-4200, TOC-Vws, TOC-Vwp Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64401-16 28.06.2026 |
Хромато-масс-спектрометры жидкостные, LCMS-8060 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66402-17 19.01.2027 |
Хромато-масс-спектрометры газовые, GCMS-QP2020 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66787-17 01.03.2027 |
Масс-спектрометры с индуктивно-связанной плазмой , ICPMS-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73667-18 29.12.2024 |
Весы лабораторные электронные неавтоматического действия, AP Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74829-19 23.04.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8045 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76065-19 13.09.2024 |
Калориметры дифференциальные сканирующие, модификаций DSC-60 Plus, DSC-60A Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76391-19 18.10.2024 |
Хроматографы жидкостные, Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76854-19 10.12.2024 |
Хроматографы газовые, Nexis GC-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78795-20 28.07.2025 |
Спектрофотометры двухлучевые, UV-2600i, UV-2700i, UV-3600i Plus, SolidSpec-3700i Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78257-20 06.05.2025 |
Хроматографы газовые, GC-2010Plus и GC-2014 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78890-20 03.08.2025 |
Хромато-масс-спектрометры жидкостные, LCMS-9030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79183-20 11.09.2025 |
Весы электронные, UW Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82085-21 18.06.2026 |
Хроматографы газовые, GC-2010 Pro Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82777-21 26.08.2026 |
Хромато-масс-спектрометры газовые, GCMS-TQ8050 NX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84280-21 28.12.2026 |
Анализаторы термомеханические, ТМА-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84281-21 28.12.2026 |
Анализаторы термические синхронные, DTG-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88041-23 27.01.2028 |
Спектрометры рентгенофлуоресцентные, EDX-8100P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 23 | 1 | 15 | 0 | 22 | 1 | 14 | ||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 13 | 5 | 8 | 1 | 12 | 5 | 7 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 13 | 0 | 11 | 0 | 13 | 0 | 11 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 8 | 0 | 8 | 0 | 6 | 0 | 6 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 35 | 1 | 7 | 22 | 0 | 24 | 3 | 21 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 1 | 2 | 0 | 4 | 1 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 42 | 1 | 1 | 39 | 0 | 39 | 1 | 38 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 34 | 2 | 4 | 30 | 0 | 29 | 3 | 26 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 43 | 0 | 39 | 2 | 37 | 0 | 37 | ||
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 12 | 0 | 12 | 0 | 10 | 0 | 10 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 21 | 0 | 21 | 0 | 20 | 0 | 20 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 10 | 0 | 9 | 0 | 3 | 0 | 3 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 11 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 99 | 2 | 93 | 0 | 60 | 1 | 59 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 18 | 0 | 17 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 9 | 1 | 0 | 0 | 5 | 0 | 0 | ||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 19 | 6 | 13 | 0 | 7 | 1 | 6 | |||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "НИЦПВ". (01.00317-2011) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 10 | 0 | 10 | 2 | 5 | 0 | 5 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 11 | 1 | 10 | 1 | 11 | 1 | 10 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 12 | 1 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 30 | 2 | 0 | 30 | 0 | 13 | 0 | 13 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8840 | 10277 |
|
ФБУ Иркутский ЦСМ Иркутская область |
3892 | 10277 |
|
ФБУ НИЦ ПМ-Ростест Москва |
17297 | 10277 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7115 | 10277 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 10277 |
Программное обеспечение
В спектрофотометре используется программное обеспечение (далее по тексту - ПО) LabSolutions IR, предназначенное для настройки параметров измерения и проверки рабочего состояния прибора, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по стандартам, печати и сохранения результатов анализа.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LabSolutions IR |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Поверка
Поверкаосуществляется по документу МП 18.Д4-14 с изменением №2 «ГСИ. Фурье - спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 19 августа 2019 г.
Основные средства поверки:
-
- мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67321-17);
-
- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус спектрофотометра.
Заявитель
Фирма «Shimadzu Europa GmbH», ГерманияАдрес: Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.
Телефон: 49 (203)7687-0
Факс: 49 (203) 7666-25
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрофотометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрофотометра лежит интерферометр Майкельсона.
Излучение, испускаемое источником света, проходит через апертуру, с помощью коллиматора пучок лучей отражается, становясь параллельным, в делитель луча под углом падения 30°. Делитель луча представляет собой германиевую пленку, помещенную напылением на подложку из бромида калия. Она разделяет пучок на два, один из них отражает на фиксированное зеркало, а другой пропускает на подвижное. Оба зеркала отражают пучки обратно в делитель. Каждый из отраженных пучков становится интерферированным при прохождении через делитель. Возвращающиеся обратно пучки лучей являются пропущенным и отраженным излучением. Пропущенное излучение из фиксированного зеркала и отраженное из подвижного объединяются и пересекаются друг с другом, направляясь в собирательное зеркало. Это фиксированное зеркало обладает функцией автоматической настройки, которая всегда обеспечивает максимальную эффективность интерференции. С помощью собирательного зеркала параллельный инфракрасный интерферированный пучок лучей создает изображение источника света в центре кюветного отделения. Пучок, который прошел через образец, установленный в центре кюветного отделения, отражается собирательным зеркалом, попадает в детектор, где определяется в виде интерферограммы, которая представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Конструктивно спектрофотометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Спектрофотометры дополнительно могут быть оборудованы ИК микроскопом для анализов микрообразцов; модель IRTracer-100 также может быть дополнена детектором МСТ (HgCdTe), охлаждаемым жидким азотом, для работы в режиме быстрого сканирования и детектором InGaAs для измерений в ближнем ИК диапазоне (NIR).
Общий вид спектрофотометров с обозначением места нанесения знака поверки и маркировки представлен на рисунках 1, 3, 4, 5.
Схема пломбирования от несанкционированного доступа представлена на рисунках 2, 6.
Место нанесения знака поверки

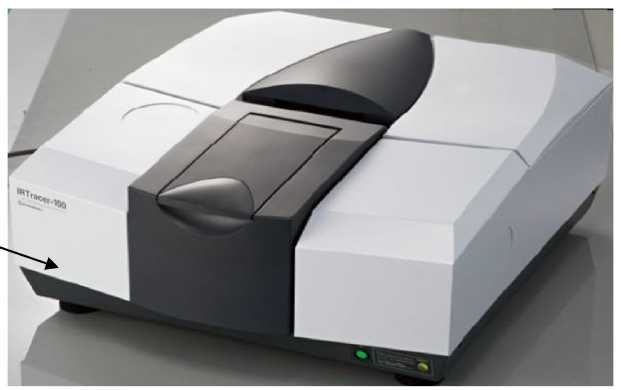

Рисунок 1 - Общий вид Фурье - спектрофотометра инфракрасного
IRTracer-100 с обозначением места маркировки

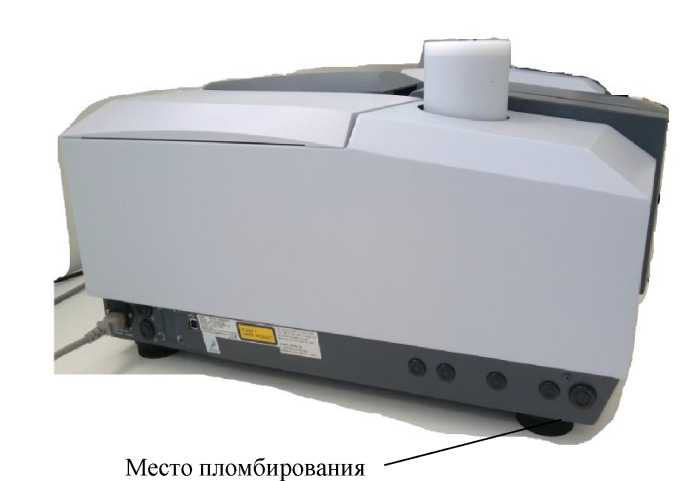

Рисунок 2 - Фурье - спектрофотометр инфракрасный IRTracer-100 (вид сбоку) с обозначением места пломбирования
Детектор МСТ

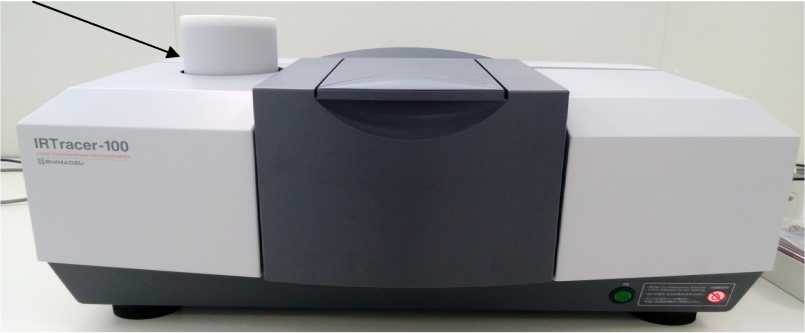

Рисунок 3 - Общий вид Фурье - спектрофотометра инфракрасного IRTracer-100 с детектором МСТ
Место нанесения маркировки

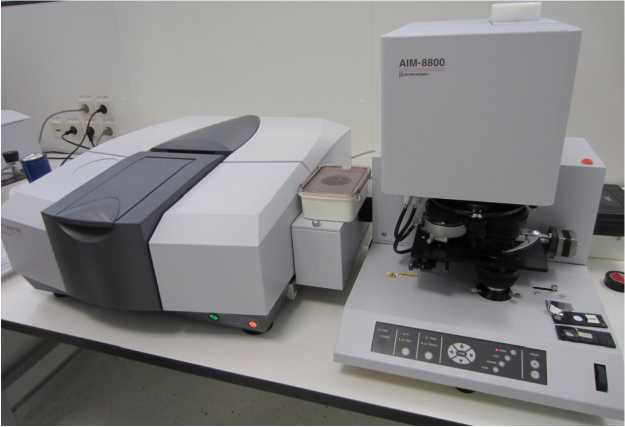

Рисунок 4 - Общий вид Фурье - спектрофотометра инфракрасного
IRTracer-100 с инфракрасным микроскопом AIM-8800
липну-as
Рисунок 5 - Общий вид Фурье - спектрофотометра инфракрасного IRAffinity-1S с обозначением места маркировки
Места

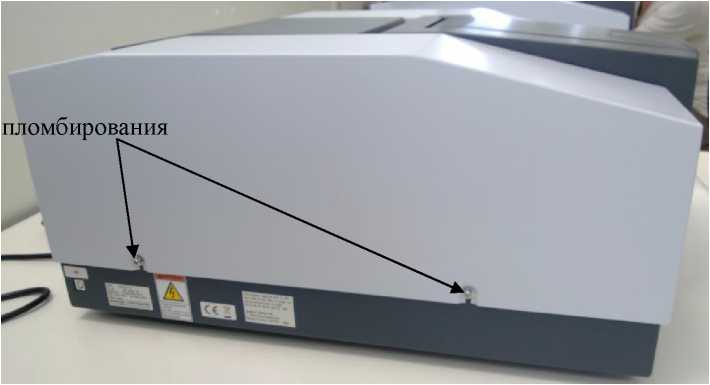

Рисунок 6 - Фурье - спектрофотометр инфракрасный IRAffinity-1S (вид сбоку) с обозначением места пломбирования
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Фурье - спектрофотометр инфракрасный IRTracer-100/ IRAffinity-1S |
- |
1 шт. |
|
Делитель луча (KBr)* |
1 шт. | |
|
Окошко кюветного отделения (KBr)* |
1 шт. | |
|
Ручка для перемещения** |
1 шт. | |
|
Винт с насеченной головкой |
2 шт. | |
|
Крепежная панель ручки делителя луча |
1 шт. | |
|
Промежуточное кольцо |
1 шт. | |
|
Винт для транспортировки |
2 шт. | |
|
Кабель питания |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Силикатный гель (30 упаковок) |
- |
1 шт. |
|
Пленка полистирола |
- |
1 шт. |
|
CD-диск с программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации для модели IRTracer-100/Системное руководство пользователя прибором для модели IRAffinity-1S |
1 экз. | |
|
Методика поверки |
МП 18.Д4-14 с изменением №2 |
1 экз. |
|
* Поставляются в герметичном корпусе ** Данные компоненты защищают внутреннюю часть прибора от повреждений во время транспортировки | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
IRTracer-100 |
IRAffinity-1S | |
|
Спектральный диапазон по шкале волновых чисел, см-1: - стандартный |
от 7800 до 537 |
от 7800 до 537 |
|
- для среднего ИК диапазона |
от 3100 до 537 |
от 3100 до 537 |
|
- для ближнего ИК диапазона |
от 10300 до 537 |
от 7800 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 |
±1,5 | |
|
Спектральное разрешение, см-1, не менее |
0,25 |
0,5 |
|
Отношение сигнал/шум, не менее: - разрешение 4 см-1, интегрирование в течение одной минуты, около 2200 см-1, пик-пик |
60 000:1 |
30 000:1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
IRTracer-100 |
IRAffinity-1S | |
|
Спектральный диапазон показаний по шкале волновых чисел, см-1: | ||
|
- стандартный |
от 7800 до 350 |
- |
|
- для среднего/дальнего ИК диапазона |
от 5000 до 240 |
от 7800 до 350 |
|
- для ближнего ИК диапазона |
от 12500 до 3800 |
- |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
IRTracer-100 |
IRAffinity-1S | |
|
Спектральное разрешение, см-1, не менее: - для среднего/дальнего ИК диапазона |
0,25; 0,5; 1; 2; 4; 8; 16 |
0,5; 1; 2; 4; 8; 16 |
|
- для ближнего ИК диапазона |
2; 4; 8; 16 |
- |
|
Отношение сигнал/шум, не менее: - разрешение 4 см-1, интегрирование в течение одной минуты, около 2200 см-1, пик-пик | ||
|
60 000:1 |
30 000:1 | |
|
- при использовании ИК-микроскопа, измерение в | ||
|
режиме пропускания, размер апертуры 50x50 мкм, 8 см-1, 120 кратное интегрирование - разрешение 4 см-1, скорость зеркала 9 мм/с, |
6000:1 | |
|
120 кратное интегрирование, детектор МСТ - быстрое сканирование/разрешение 16 см-1, |
8000:1 | |
|
скорость зеркала 40 мм/с, однократное интегрирование, детектор МСТ - разрешение 4 см-1, скорость зеркала 2,8 мм/с, |
2000:1 | |
|
34 кратное интегрирование, детектор InGaAs |
10 000:1 |
- |
|
Электропитание: | ||
|
- напряжение питания переменного тока, В |
от 100 до 240 | |
|
- частота, Гц |
50/60 | |
|
Потребляемая мощность, В •А, не более: - в процессе эксплуатации |
150 | |
|
- в режиме ожидания |
25 | |
|
Габаритные размеры (ШхГхВ), мм, не более |
600x665x295 |
514x606x273 |
|
Масса, кг, не более |
47 |
35 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +30 | |
|
- относительная влажность воздуха, % не более |
70 | |
