Номер по Госреестру СИ: 48288-11
48288-11 Дифрактометр рентгеновский
(Shimadzu XRD-7000)
Назначение средства измерений:
Дифрактометр рентгеновский "Shimadzu XRD-7000", (далее по тексту дифрактометр) предназначен для измерения угловой зависимости интенсивности отражённого от вещества излучения для последующего вычисления значений параметров кристаллической решетки и оценки качественного фазового состава с использованием баз кристаллографических данных.

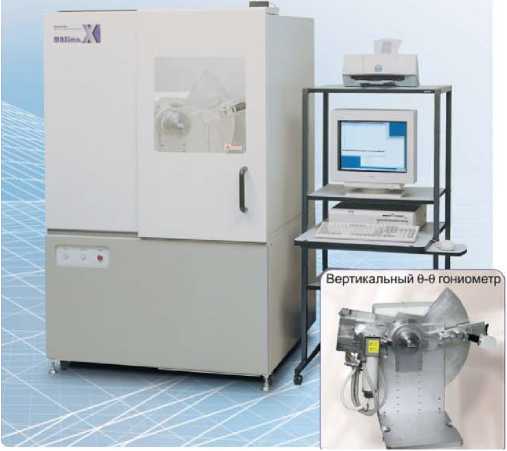

Внешний вид.
Дифрактометр рентгеновский
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137347
ID в реестре СИ - 359747
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации,
