Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.

Исследуемый раствор с помощью перистальтического насоса подается в распылительную камеру, в которой потоком аргона превращается в аэрозоль. Аэрозоль через центральный канал плазменной горелки попадает в плазму, где под воздействием высокой температуры (от 7000 до 8000 К) вещества, содержащиеся в пробе, распадаются на атомы и ионы. Образовавшиеся положительно заряженные ионы проходят октопольную соударительную ячейку и при помощи ионной линзы направляются в аналитическую систему, где происходит фильтрация ионов по массе и детектирование интенсивности ионного потока. В качестве детектора применяется вторичный электронный умножитель.

Конструктивно масс-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером и состоят из следующих основных блоков:

• - блок плазменного источника ионов (распылительная камера, перистальтический насос, плазменная горелка, распылитель, контроллер газов, плазменная мини-горелка);

• -  блок высокочастотного источника питания (осциллятор, транзисторный высокочастотный блок);

• -  блок анализа масс (квадрупольный масс-спектрометр, гиперболический и цилиндрический молибденовые электроды, октопольная соударительная ячейка, контроллер газа, детектор, система откачки);

• - блок обработки данных.

Масс-спектрометры дополнительно могут быть оборудованы автосамплерами для автоматического анализа 60, 120 или 240 образцов; жидкостными хроматографами;

генераторами гидридов; системой лазерной абляции.

Масс-спектрометры выпускаются в следующих модификациях ICPMS-2030 и ICPMS-2030 LF, которые отличаются разрешающей способностью в области > 225 а.е.м. Модель ICPMS-2030 имеет разрешение в этой области от 0.5 а.е.м. до 1.0 а.е.м., модель

ICPMS-2030 LF имеет разрешение > 5 а.е.м. в этой области.

Место нанесения знака поверки

Место нанесения знака маркировки

Места пломбирования

Рисунок 1 - Общий вид масс-спектрометров с индуктивно-связанной плазмой ICPMS-2030 с обозначением мест нанесения маркировки, знака поверки и пломбирования

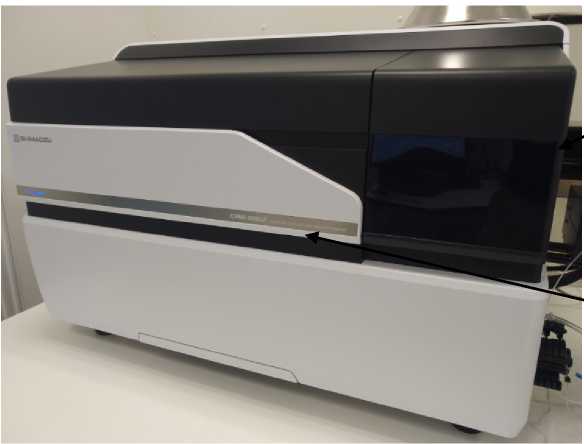

Рисунок 2 - Общий вид масс-спектрометров с индуктивно-связанной плазмой ICPMS-2030 LF с обозначением мест нанесения маркировки, знака поверки

Место нанесения знака

Место нанесения знака

поверки

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
