Номер по Госреестру СИ: 88736-23
88736-23 Осциллографы цифровые
(DS70000)
Назначение средства измерений:
Осциллографы цифровые DS70000 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 2

Внешний вид.
Осциллографы цифровые
Рисунок № 3

Внешний вид.
Осциллографы цифровые
Рисунок № 4
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DS70000 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.01 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса в виде самоклеющейся этикетки (Рис. 2).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 3 «Измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
Правообладатель
Компания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Изготовитель
Компания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Тел./факс: +7(495)926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют две модификации DS70304 и DS70504, отличающиеся верхней частотой полосы пропускания.
Четыре аналоговых канала имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пробники различного типа. Осциллографы имеют функции частотомера с разрешением от 3 до 8 разрядов и цифрового вольтметра с разрешением 3 разряда для каждого аналогового канала. Дополнительно по заказу могут быть установлены опция анализатора спектра реального времени DS70000-RTSA и опция глазковой диаграммы с анализом джиттера DS70000-JITTA, а также ряд других функционально-программых опций.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.
Общий вид передней панели осциллографов представлен на рисунках 1, вид задней панели осциллографов с указанием схемы пломбирования от несанкционированного доступа (на винте) - на рисунке 2. Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3.

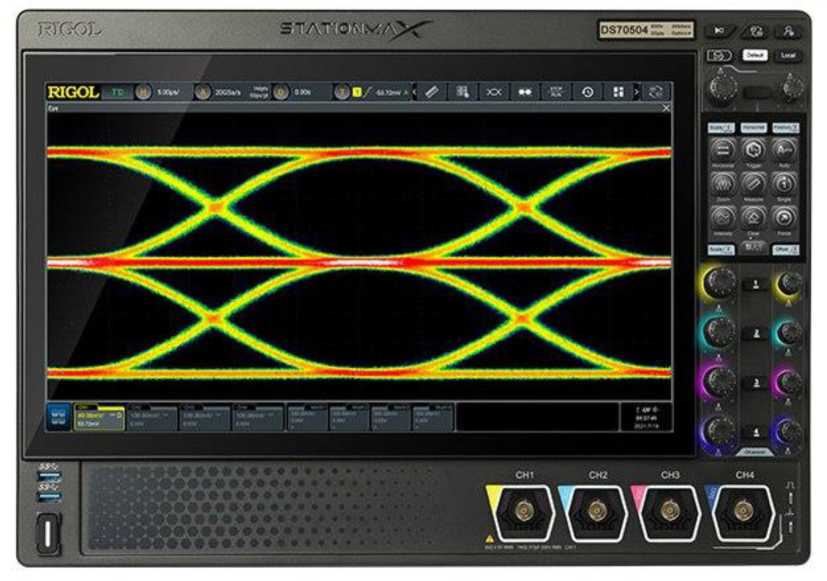

Рисунок 1 - Общий вид осциллографов, передняя панель
место нанесения знака утверждения типа схема пломбирования (стикер-наклейка)
место нанесения знака поверки

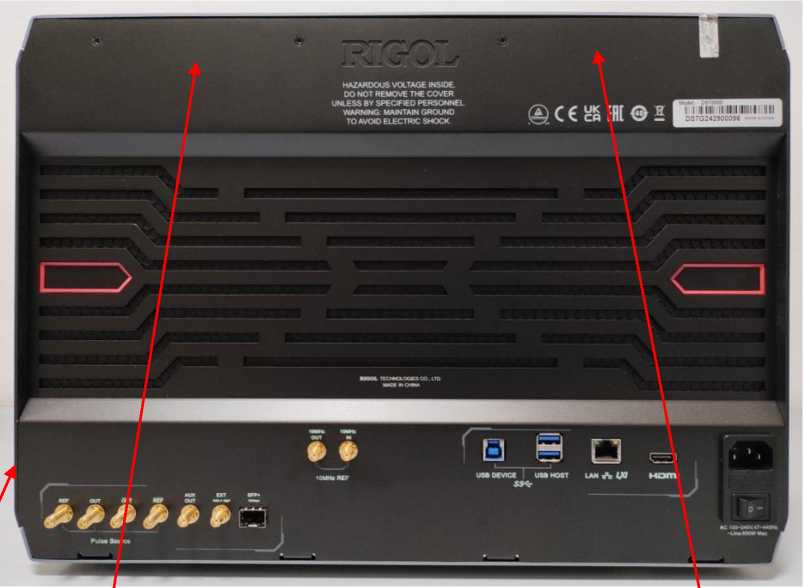

Рисунок 2 - Общий вид осциллографов, задняя панель

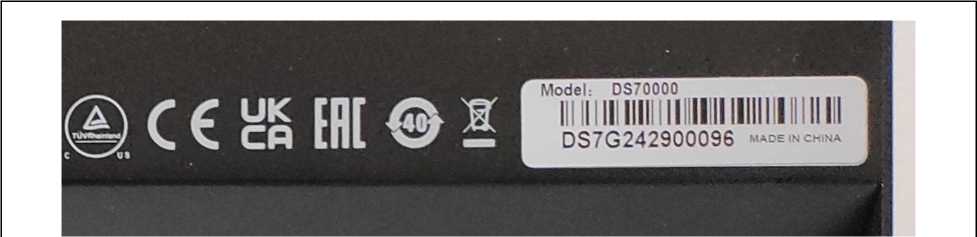

Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов |
4 |
|
Верхняя частота полосы пропускания, ГГц |( | |
|
DS70304 |
3 |
|
DS70504 |
5 |
|
Коэффициент развертки, с/дел | |
|
DS70304 |
от 100^10-9 до 1-103 |
|
DS70504 |
от 50^10"9 до 1 •IO3 |
|
Входное сопротивление Rвх (по выбору) |
(1,00 ±0,01) МОм (50,0 ±1,25) Ом |
|
Количество делений вертикальной шкалы |
10 (±5 от центра) |
|
Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору | |
|
Rвх = 1 МОм |
от 1 мВ/дел 2) до 10 В/дел |
|
Rвх = 50 Ом |
от 1 мВ/дел до 1 В/дел |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, приведенной к полной шкале напряжения, % 3,4) |
±2,0 |
|
Допускаемый уровень собственных шумов (среднеквадратические значения), мВ, не более | |
|
Rex = 1 МОм | |
|
Ко = 1 мВ/дел |
0,50 |
|
Ко = 2 мВ/дел |
0,50 |
|
Ко = 5 мВ/дел |
0,60 |
|
Ко = 10 мВ/дел |
0,90 |
|
Ко = 20 мВ/дел |
2,0 |
|
Ко = 50 мВ/дел |
4,0 |
|
Ко = 100 мВ/дел |
8,0 |
|
Ко = 200 мВ/дел |
25 |
|
Ко = 500 мВ/дел |
30 |
|
Ко = 1 В/дел |
60 |
|
Ко = 2 В/дел |
110 |
|
Ко = 5 В/дел |
300 |
|
Ко = 10 В/дел |
600 |
|
Rвx = 50 Ом, DS70304 | |
|
Ко = 1 мВ/дел |
0,40 |
|
Ко = 2 мВ/дел |
0,40 |
|
Ко = 5 мВ/дел |
0,60 |
|
Ко = 10 мВ/дел |
0,68 |
|
Ко = 20 мВ/дел |
1,4 |
|
Ко = 50 мВ/дел |
3,5 |
|
Ко = 100 мВ/дел |
5,6 |
|
Ко = 200 мВ/дел |
15 |
|
Ко = 500 мВ/дел |
28 |
|
Ко = 1 В/дел |
35 |
|
Rвx = 50 Ом, DS70304 | |
|
Ко = 1 мВ/дел |
0,50 |
|
Ко = 2 мВ/дел |
0,50 |
|
Ко = 5 мВ/дел |
0,80 |
|
Ко = 10 мВ/дел |
0,90 |
|
Ко = 20 мВ/дел |
2,0 |
|
Ко = 50 мВ/дел |
5,0 |
|
Ко = 100 мВ/дел |
8,0 |
|
Ко = 200 мВ/дел |
20 |
|
Ко = 500 мВ/дел |
40 |
|
Ко = 1 В/дел |
60 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон установки постоянного напряжения смещения Uof, В | |
|
Rвх = 1 МОм | |
|
1 мВ/дел < Ко < 50 мВ/дел |
±1,0 |
|
51 мВ/дел < Ко < 260 мВ/дел |
±30 |
|
265 мВ/дел < Ко < 10 В/дел |
±100 |
|
Rex = 50 Ом | |
|
1 мВ/дел < Ко < 100 мВ/дел |
±1,0 |
|
102 мВ/дел < Ко < 1 В/дел |
±4,0 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В | |
|
Uof < 200 мВ |
(0,1-Ко-дел + 0,002 + 0,015-IUofl) |
|
Uof > 200 мВ |
(0,1-Ко-дел + 0,002+ 0,010-IUofI) |
|
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора при выпуске из производства или после подстройки в рабочем диапазоне температур |
±540-7 |
|
Пределы допускаемого относительного дрейфа частоты 10 МГц опорного генератора за один год 6n |
±L10-6 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры, мм | |
|
ширина |
439 |
|
глубина |
491 |
|
высота |
310 |
|
Масса, кг, не более |
22,5 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от 0 до +50 |
|
относительная влажность воздуха, % | |
|
при температуре ниже +30 °C |
до 90 |
|
при температуре от +30 до +40 °C |
до 75 |
|
при температуре свыше +50 °C |
до 45 |
