Номер по Госреестру СИ: 92225-24
92225-24 Генераторы радиочастотных сигналов
(DSG3000B)
Назначение средства измерений:
Генераторы радиочастотных сигналов DSG3000B (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и колебаний радиотехнических сигналов с различными видами модуляций.

Внешний вид.
Генераторы радиочастотных сигналов
Рисунок № 1

Внешний вид.
Генераторы радиочастотных сигналов
Рисунок № 2

Внешний вид.
Генераторы радиочастотных сигналов
Рисунок № 3
Программное обеспечение
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW Version |
|
Номер версии (идентификационный номер ПО) |
не ниже 00.01.02 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель генератора в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Основные операции» руководства пользователя «Генератор радиочастотных сигналов серии DSG3000B».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Государственная поверочнаясхема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц»;
Стандарт предприятия «Генераторы радиочастотных сигналов DSG3000B»,
№ DSR01100-2020-08 -RU.
ПравообладательКомпания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Изготовитель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой, импульсной (с опцией DSG3000B-PUG) и квадратурной амплитудной (для модификаций DSG3065B-IQ и DSG3136B-IQ) модуляциями.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор частотой 10 МГц с термокомпенсацией.
Модификации генераторов DSG3065B, DSG3065B-IQ и DSG3136B, DSG3136B-IQ отличаются верхней границей диапазона частот. В состав генераторов DSG3065B-IQ и DSG3136B-IQ входит встроенный генератор IQ-сигналов.
В генераторах всех модификаций имеется встроенный генератор низкочастотных сигналов (LF), а также возможна установка опции импульсного генератора (DSG3000B-PUG). Встроенные генераторы имеют отдельные выходы, а также могут использоваться в качестве внутреннего источника модулирующих сигналов или как источник вспомогательных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним контроллером.
Конструктивно генераторы выполнены в виде настольного моноблока с возможностью установки в приборную стойку при помощи монтажного комплекта. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели генератора. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN.
Общий вид передней и задней панелей генераторов представлен на рисунках 1 и 2, фрагмент нижней панели - на рисунке 3. Места для нанесения знака утверждения типа и знака поверки приведены на рисунке 2, схема пломбирования генераторов указана на рисунке 3.
На задней панели (рисунок 2) на самоклеящейся этикетке размещается индивидуальный заводской (серийный) номер в цифробуквенном формате из 14 знаков (рисунок 4).
Рисунок 1 - Передняя панель генераторов DSG3000B
|
RIGOL 0803136840 S4-3iG<ntrsw»Mz-116GHz , |
ENTRy |
|
' MENUS---- |
^^ь= -A |
|
neo ’ AM |
< .. |
|
—■ ' |
«8 . e M d Sup b ГвЫ iM imo uVff» *' |
Место нанесения заводского номера
Место нанесения знака поверки
Место нанесения знака утверждения типа

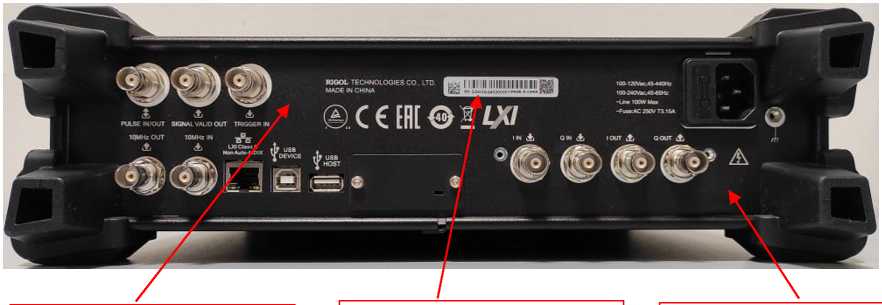

Рисунок 2 - Задняя панель генераторов DSG3000B
Место пломбирования (стикер-наклейка)

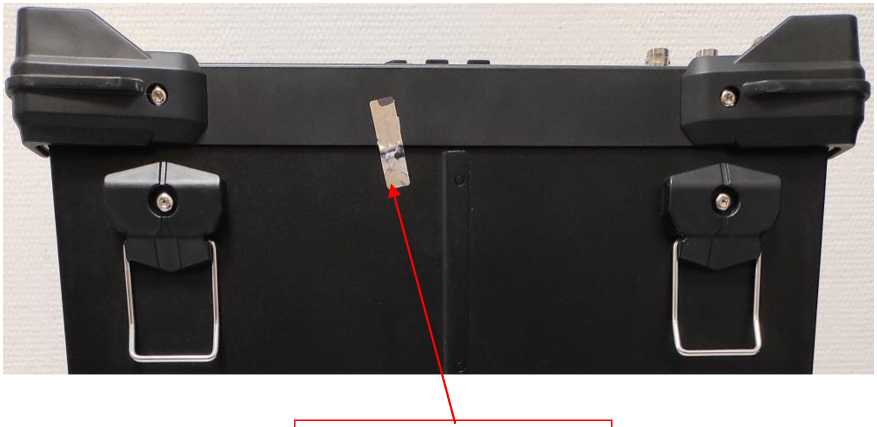

Рисунок 3 - Фрагмент нижней части генераторов DSG3000B
SN: DSG3G240200001 MADE IN CHINA
Заводской номер
Рисунок 4 - Фрагмент задней панели генераторов DSG3000B
с этикеткой
Метрологические и основные технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, МГц
|
от 0,009 до 6500,000 от 0,009 до 13600,000 |
|
Разрешение по частоте, Гц |
0,01 |
|
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора при подстройке и выпуска из производства
|
±1^10-7 ±1^10-8 |
|
Годовой относительный дрейф частоты опорного генератора
|
±1^10-6 ±3^10-8 |
таблицы 2
|
1 |
2 | |||
|
Нестабильность частоты опорного генератора
|
±1 ±5- |
10-6 10-9 | ||
|
Диапазон уровня мощности выходного сигнала, дБм2) |
Минимальный уровень, (Рмин) |
Максимальный уровень, (РмАКс) | ||
|
в диапазонах частот: | ||||
|
от 100 кГц до 1 МГц включ. |
-110 |
+10 | ||
|
св. 1 МГц до 6,5 ГГц включ. |
-110 |
+13 | ||
|
св. 6,5 до 9 ГГц включ. |
-110 |
+10 | ||
|
св. 9 до 12 ГГц включ. |
-90 |
+10 | ||
|
св. 12 до 13,6 ГГц включ. |
-90 |
+2 | ||
|
Пределы допускаемой абсолютной |
в диапазоне от |
в диапазоне от |
в диапазоне от | |
|
погрешности установки уровня выходной |
-60 дБм до |
-90 до |
-60 дБм |
-110 до -90 дБм |
|
мощности сигнала, дБм2) |
РмАКС |
не включ. |
не включ. | |
|
в диапазонах частот: | ||||
|
от 100 кГц до 3,6 ГГц включ. |
±0,7 |
±0,9 |
±1,1 | |
|
св. 3,6 до 6,5 ГГц включ. |
±0,9 |
±1 |
,1 |
±1,3 |
|
св. 6,5 до 9 ГГц включ. |
±1,1 |
±1 |
,3 |
±1,5 |
|
св. 9 до 12 ГГц включ. |
±1,3 |
±1 |
,5 |
- |
|
св. 12 до 13,6 ГГц включ. |
±1,5 |
±1 |
,8 |
- |
|
Разрешение по уровню мощности, дБ |
0,01 | |||
|
Коэффициент стоячей волны по | ||||
|
напряжению (КСВН) выхода в диапазоне | ||||
|
частот от 1 МГц до 13,6 ГГц включ., не |
1 |
8 | ||
|
более1) | ||||
|
Относительный уровень гармонических искажений в диапазоне частот более 2 МГц, дБн3), не более |
-30 | |||
|
Уровень фазовых шумов при отстройке от несущей на 20 кГц, дБн/Гц4), не более на частотах несущей: 1 ГГц 6,5 ГГц 13,6 ГГц |
-110 -98 -92 | |||
Примечания:
-
1) Справочное значение, не нормируется.
-
2) дБм - уровень мощности в дБ относительно 1 мВт;
-
3) дБн - уровень мощности в дБ относительно уровня несущей;
-
4) дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,4 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Рабочие условия применения:
|
от +18 до +28 от 30 до 80 от 84 до 106 |
|
Масса, кг, не более |
8,03 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
364x112x420 |
