Сведения о средстве измерений: 93245-24 Источники питания постоянного тока программируемые

Номер по Госреестру СИ: 93245-24
93245-24 Источники питания постоянного тока программируемые
(DP2000)

Назначение средства измерений:
Источники питания постоянного тока программируемые DP2000 предназначены для воспроизведения напряжения и силы постоянного тока.

сертификация программного обеспечения

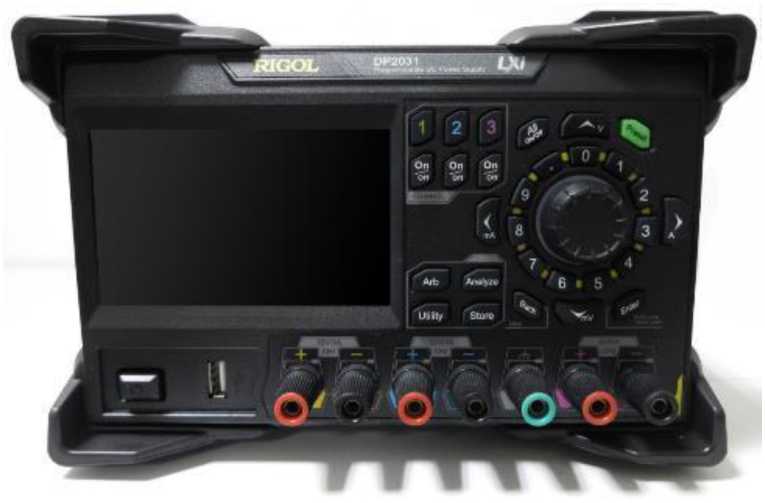

Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1

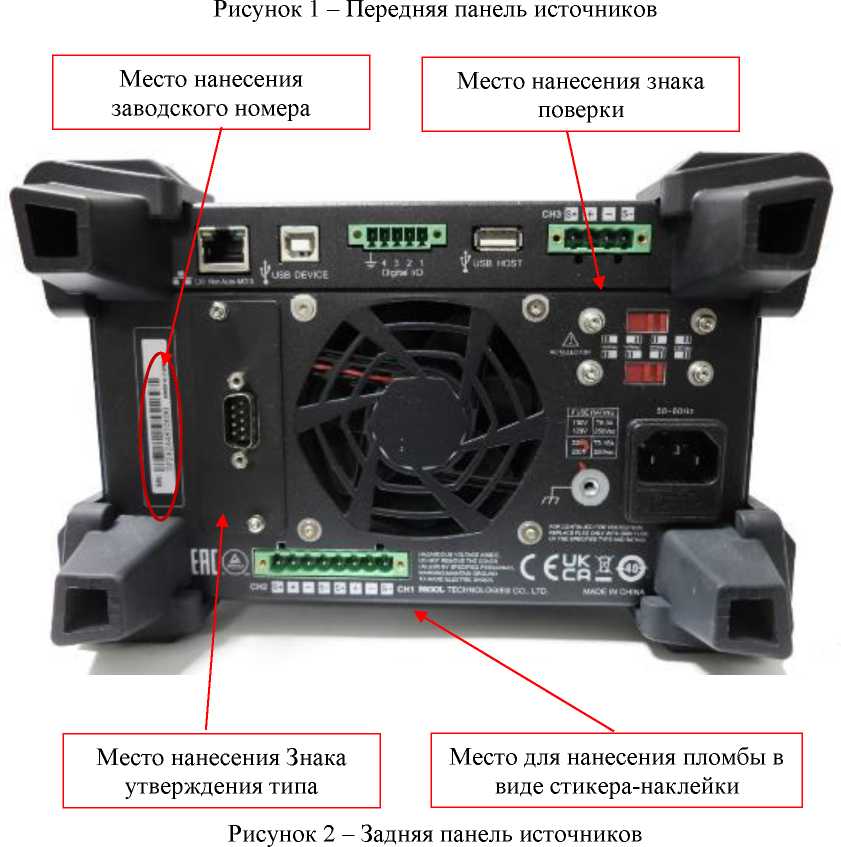

Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3

Общие сведения

Дата публикации - 20.09.2024
Срок свидетельства - 18.09.2029
Номер записи - 195073
ID в реестре СИ - 1420000
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

DP2031,

Производитель

Изготовитель - Компания Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)

Наличие аналогов СИ: Источники питания постоянного тока программируемые (DP2000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания Rigol Technologies Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88167-23
06.02.2028
Анализаторы спектра, RSA5000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
88736-23
10.04.2028
Осциллографы цифровые, DS70000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89592-23
28.07.2028
Мультиметры цифровые, Rigol DM3068
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89593-23
28.07.2028
Мультиметры цифровые, Rigol DM3058
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89691-23
07.08.2028
Осциллографы цифровые портативные, DS8000-R
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
91448-24
28.02.2029
Источники питания постоянного тока программируемые, DP800
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
92225-24
03.06.2029
Генераторы радиочастотных сигналов, DSG3000B
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93223-24
17.09.2029
Осциллографы цифровые, RIGOL DS80000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93245-24
18.09.2029
Источники питания постоянного тока программируемые, DP2000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93454-24
14.10.2029
Источники питания постоянного тока программируемые, DP900
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
94244-24
25.12.2029
Источники питания постоянного тока программируемые, Rigol DP2031
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания постоянного тока программируемые (DP2000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИРЗ"
(RA.RU.312795)
  • DP2031
  • 3 3 0 0 3 3 0
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • DP2031
  • 4 2 4 0 0 4 4 0

    Стоимость поверки Источники питания постоянного тока программируемые (DP2000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генераторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    DP2000 Firmware

    Номер версии (идентификационный номер)

    не ниже 01.00.01.22


    Знак утверждения типа

    Знак утверждения типа

    наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист руководства пользователя типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в главе 4 «Руководства пользователя», QGH09102-1110-RUS.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^1016 до 100 А»;

    Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10"1 до 2^109 Гц»;

    «Источники питания постоянного тока программируемые DP2000. Стандарт предприятия», DSH09102-1110-RUS.

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай

    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

    Web-сайт: http://www.rigol.com

    Тел.:+86-400620002

    E-mail: info@rigol.com

    Изготовитель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com
    Тел.:+86-400620002
    E-mail: info@rigol.com

    Испытательный центр

    Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
    Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон (факс): +7(495) 926-71-85
    E-mail: post@actimaster.ru

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com
    Тел.:+86-400620002
    E-mail: info@rigol.com

    Источники питания постоянного тока программируемые DP2000 (далее: источники) представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока.

    Источники имеют режимы стабилизации напряжения, тока и программирование выходных параметров. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют последовательное и параллельное включение выходов. Устанавливаемые значения напряжения, силы тока и мощности на выходе источников отображаются на дисплее и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и ошибок пользователя.

    Возможна установка опции с целью увеличения значения выходного тока источника по каналу 3.

    В источниках реализованы функции задержки включения/выключения и установки циклов переключения режимов. Имеется программируемая функция изменения выходных значений напряжения и тока различной формы. Предусмотрен запуск циклов в ручном и дистанционном режиме. Имеется функция четырехпроводного подключения нагрузки для компенсации потерь в соединительных проводах.

    Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. На передней панели расположены сенсорный дисплей, кнопки и поворотный переключатель управления режимами источников (в том числе кнопки переключения пределов/каналов) управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов, разъемы выходов каналов с функцией Sense для компенсации потерь, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.

    Для управления режимами работы источников используется встроенный микропроцессор с локальным и дистанционным управлением. Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.

    Обозначение источников наносится на лицевую панель методом шелкографии (рисунок 1), места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

    На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате (рисунок 3).

    Внешний вид. Источники питания постоянного тока программируемые (DP2000), http://oei-analitika.ru
    Внешний вид. Источники питания постоянного тока программируемые (DP2000), http://oei-analitika.ru
    Внешний вид. Источники питания постоянного тока программируемые (DP2000), http://oei-analitika.ru

    Заводской номер

    Рисунок 3 - Фрагмент задней

    панели источников с этикеткой


    представлена в таблице 5.

    Таблица 5 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Источник питания постоянного тока

    DP2000

    1

    Предохранитель

    250 В; 3,15 A

    1

    Провода соединительные 10А, пара

    -

    2

    Провода соединительные 10А, пара с зажимом «крокодил»

    -

    1

    Кабель сетевой

    -

    1

    Кабель USB

    -

    1

    Руководство пользователя

    QGH09102-1110-RUS

    1

    Опции и принадлежности

    -

    по заказу


    источников представлены в таблицах 2 - 4.

    Таблица 2 -

    Наименование характеристики

    Значение для каналов

    1

    2

    3

    Канал

    1 и 2

    3

    Напряжение, В

    от 0 до 32

    от 0 до 6

    Сила тока, А без опции

    от 0 до 3

    от 0 до 5

    с опцией

    от 0 до 2

    от 0 до 10

    Пределы допускаемых погрешностей установки выходных параметров

    Напряжение, В

    ±(0,0003^U+0,0080)

    ±(0,0004^U+0,0040)

    Сила тока, А

    ±(0,003^1+0,0050)

    ± (0,003^1+0,0100)

    таблицы 2

    1

    2                                     3

    Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки

    Напряжение, В

    ±(0,0001-U+0,0020)

    Сила тока, А

    ±(0,00010-1 +0,00025)

    Пульсации и шумы в диапазоне (от 20 Гц до 20 МГц)

    Допускаемое напряжение

    меньше 350 мкВ скз, меньше 2 мВ п-п

    Примечания:

    • 1) U - напряжение постоянного тока на выходе источника;

    I - сила постоянного тока на выходе источника;

    • 2) скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика до пика

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питающей сети, В

    от 90 до 253

    Значения частоты питающей сети, Гц

    от 49,6 до 50,4

    Габаритные размеры, ширина^глубина^высота, мм, не более

    240x420x157

    Масса, кг, не более

    10,20

    Условия эксплуатации:

    температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа

    от +15 до +35

    от 30 до 80

    от 84 до 106

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок безотказной эксплуатации, лет

    3
