Номер по Госреестру СИ: 93223-24
93223-24 Осциллографы цифровые
(RIGOL DS80000)
Назначение средства измерений:
Осциллографы цифровые RIGOL DS80000 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 2

Внешний вид.
Осциллографы цифровые
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DS80000 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.00.01 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса в виде самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе «Измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
ПравообладательКомпания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Изготовитель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Тел./факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Тел.:+86-400620002
E-mail: info@rigol.com
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют две модификации DS80804 и DS81304, отличающиеся верхней частотой полосы пропускания.
Четыре аналоговых канала имеют высокочастотные разъемы NMD 3,5 мм (вилка), к которым могут подключаться пробники различного типа. Осциллографы имеют функции частотомера с разрешением от 3 до 8 разрядов и цифрового вольтметра с разрешением 3 разряда для каждого аналогового канала. Дополнительно по заказу могут быть установлены опция глазковой диаграммы с анализом джиттера DS80000-JITTA, а также ряд других функционально-программных опций (анализ соответствия протоколам, синхронизация и декодирование различных типов протоколов передачи данных).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.
осциллографа наносится на переднюю панель в 1). Уникальный заводской номер в цифробуквенном самоклеящейся этикетке помещен на задней панели
Обозначение модификации цифробуквенном формате (рисунок формате из тринадцати знаков на (рисунок 3).
утверждения типа и знака поверки, а также схема
Места для нанесения знака пломбирования указаны на рисунке 2.

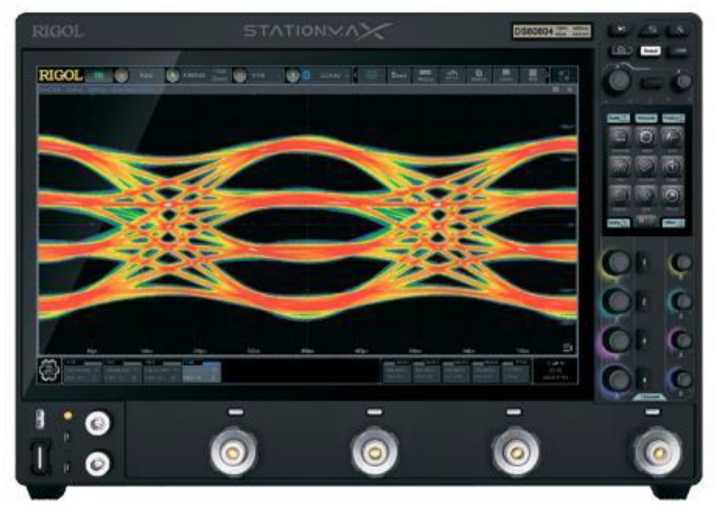

Рисунок 1 - Общий вид осциллографов RIGOL DS80000, передняя панель
Место нанесения Знака
утверждения типа
Место нанесения знака поверки
|
Места для нанесения |
Место нанесения | |
|
пломбы в виде |
заводского номера | |
|
стикера-наклейки | ||

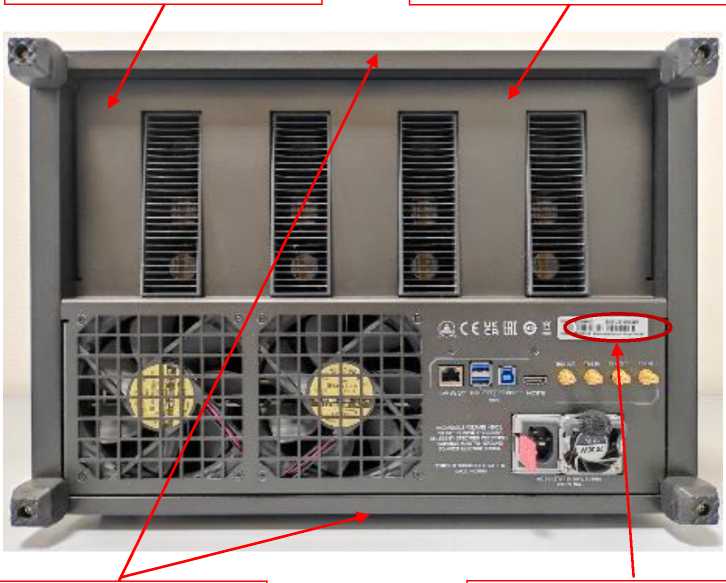

Рисунок 2 - Общий вид осциллографов RIGOL DS80000, задняя панель
S8V261000007
Заводской номер

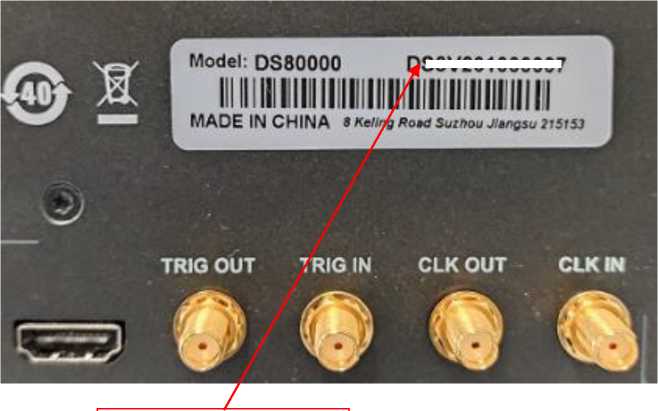

Рисунок 3 - Фрагмент задней панели осциллографов RIGOL DS80000 с этикеткой
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 4.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов |
4 |
|
Верхняя частота полосы пропускания, ГГц 1) DS80804 DS81304 |
8 13 |
|
Входное сопротивление Rвx, Ом |
50,0±1,5 |
|
Коэффициент развертки, с/дел DS80804 DS81304 |
от 50^10’12 до 1 •IO3 от 20^10-12 до 1^103 |
|
Количество делений вертикальной шкалы |
8 (±4 от центра) |
|
Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору, В/дел |
от 1^10-3 до 1 |
таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, приведенной к полной шкале напряжения, % 2,3,4) |
±2,0 |
|
Диапазон установки постоянного напряжения смещения Ucм, В от 1 мВ/дел. до 60 мВ/дел. включ. от 60 мВ/дел. до 200 мВ/дел. включ. от 200 мВ/дел. до 1 В/дел. включ. |
±0,6 ±2,5 ±4,0 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В UcM < 200 мВ UcM > 200 мВ |
0,1-Ко-дел.+0,002+0,015-1исм1 0,1 •Ко^дел .+0,002+0,01 • IUcmI |
|
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора, ед.5) |
(0,2+1 •Y)^10-6 |
|
Примечания:
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,6 |
|
Потребляемая мощность, Вт, не более |
1600 |
|
Габаритные размеры, мм | |
|
ширина |
448 |
|
глубина |
523 |
|
высота |
320 |
|
Масса, кг, не более |
28,7 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от +18 до +28 |
|
относительная влажность воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок безотказной эксплуатации, лет |
3 |
