89691-23 Осциллографы цифровые портативные
(DS8000-R)

Назначение средства измерений:
Осциллографы цифровые портативные DS8000-R (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

сертификация программного обеспечения
Внешний вид. Осциллографы цифровые портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы цифровые портативные
Рисунок № 1
Внешний вид. Осциллографы цифровые портативные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы цифровые портативные
Рисунок № 2
Внешний вид. Осциллографы цифровые портативные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Осциллографы цифровые портативные
Рисунок № 3

Общие сведения

Дата публикации - 08.08.2023
Срок свидетельства - 07.08.2028
Номер записи - 191663
ID в реестре СИ - 1410267
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

DS8204-R, DS8104-R, DS8034-R,

Производитель

Изготовитель - Компания Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 20
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1568 от 2023.08.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Осциллографы цифровые портативные (DS8000-R)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания Rigol Technologies Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88167-23
06.02.2028
Анализаторы спектра, RSA5000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
88736-23
10.04.2028
Осциллографы цифровые, DS70000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89592-23
28.07.2028
Мультиметры цифровые, Rigol DM3068
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89593-23
28.07.2028
Мультиметры цифровые, Rigol DM3058
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89691-23
07.08.2028
Осциллографы цифровые портативные, DS8000-R
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
91448-24
28.02.2029
Источники питания постоянного тока программируемые, DP800
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
92225-24
03.06.2029
Генераторы радиочастотных сигналов, DSG3000B
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93223-24
17.09.2029
Осциллографы цифровые, RIGOL DS80000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93245-24
18.09.2029
Источники питания постоянного тока программируемые, DP2000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93454-24
14.10.2029
Источники питания постоянного тока программируемые, DP900
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
94244-24
25.12.2029
Источники питания постоянного тока программируемые, Rigol DP2031
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Осциллографы цифровые портативные (DS8000-R)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • DS8034-R
  • 3 0 3 0 3 0 3
    ООО "МИРУАР"
    (RA.RU.320061)
  • DS8034-R
  • DS8104-R
  • 16 14 16 0 0 16 16 0
    АО "ПРИСТ"
    (RA.RU.312058)
  • DS8204-R
  • 1 1 0 0 1 1 0
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • DS8204-R
  • DS8104-R
  • 8 7 8 0 0 8 8 0

    Стоимость поверки Осциллографы цифровые портативные (DS8000-R)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    8500 8500

    Программное обеспечение

    Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    DS8000-R Firmware

    Номер версии (идентификационный номер)

    не ниже 00.01.00.02.02


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса осциллографа.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках измерений приведены в главе 3 «Измерения» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 100 В в диапазоне частот от 1-101 до 2409 Гц»;

    ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай

    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

    Web-сайт: http://www.rigol.com

    Изготовитель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com

    Испытательный центр

    Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер») Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон (факс): +7(495) 926-71-85
    E-mail: post@actimaster.ru

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com

    Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на внешнем дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.

    Осциллографы имеют три модификации DS8034-R, DS8104-R и DS8204-R, отличающиеся верхней частотой полосы пропускания.

    Четыре аналоговых канала имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пробники различного типа. Дополнительно по заказу могут быть установлены опция встроенного генератора сигналов стандартных функций и произвольной формы DS8000-R-AWG, опция анализа источников питания DS8000-R-PWR(требуется устройство коррекции разности фаз RPA246) и опция анализ джиттера и построение глазковых диаграмм DS8000-RЛTTER(только для DS8104-R и DS8204-R), а также ряд других функционально-программных опций.

    Управление режимами работы и параметрами измерений производится вручную через виртуальную панель на внешнем дисплее, либо дистанционно по интерфейсам USB, Ethernet.

    Конструктивно осциллографы выполнены в виде моноблока в настольно-стоечном исполнении. Обозначение модели осциллографа и его уникальный заводской номер в цифробуквенном формате наносится на самоклеющейся этикетке, помещенной на задней панели. Обозначение модели осциллографа наносится на лицевую панель методом шелкографии (рисунок 1), на задней панели указана схема пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки (рисунок 2). Знак поверки наносится на панель осциллографа в виде самоклеющейся этикетки. Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3.

    Внешний вид. Осциллографы цифровые портативные (DS8000-R), http://oei-analitika.ru

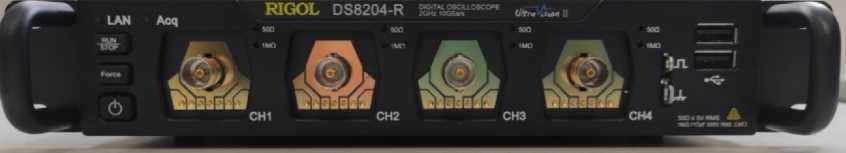

    Рисунок 1 - Общий вид осциллографов, передняя панель

    Внешний вид. Осциллографы цифровые портативные (DS8000-R), http://oei-analitika.ru

    место нанесения знака поверки

    место нанесения знака утверждения типа

    место пломбирования (стикер-наклейка)

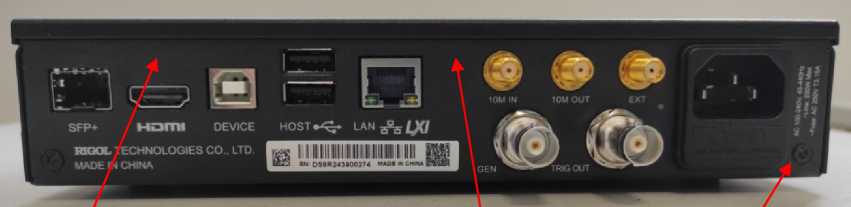

    Рисунок 2 - Общий вид осциллографов, задняя панель

    Внешний вид. Осциллографы цифровые портативные (DS8000-R), http://oei-analitika.ru

    заводской номер

    Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой


    представлена в таблице 4.

    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Осциллограф цифровой портативный

    (модель осциллографа)

    1

    Комплект для монтажа в стойку

    RM1011 & RM1012

    1

    Кабель сетевой

    -

    1

    Кабель USB

    -

    1

    Опции и принадлежности

    -

    по заказу

    Руководство по эксплуатации

    -

    1


    осциллографов представлены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    Цифровой осциллограф

    Количество каналов

    4

    Верхняя частота полосы пропускания, МГц 1)

    DS8034-R

    DS8104-R

    DS8204-R

    350

    1000

    2000

    Коэффициент развертки, с/дел

    от 24010 до 1М03

    Входное сопротивление Rвx (по выбору)

    (1,00±0,01) МОм (50,0±0,5) Ом

    Количество делений вертикальной шкалы

    8 (±4 от центра)

    Коэффициент отклонения Ko, в последовательности 1-2-5, или произвольно по выбору

    Rвx = 1 МОм

    Rвx = 50 Ом

    от 1 мВ/дел 2) до 10 В/дел от 1 мВ/дел до 1 В/дел

    Пределы допускаемой относительной погрешности коэффициента отклонения KO, приведенной к полной шкале напряжения, %3,4)

    ±2,0

    Диапазон установки постоянного напряжения смещения Ucm, В Rвx = 1 МОм

    1 мВ/дел < Ko < 50 мВ/дел

    51 мВ/дел < Ko < 260 мВ/дел

    265 мВ/дел < Ko < 10 В/дел Rвx = 50 Ом

    1 мВ/дел < Ko < 100 мВ/дел

    102 мВ/дел < Ko < 1 В/дел

    ±1,0

    ±30,0 ±100,0

    ±1,0

    ±4,0

    Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения UoF, В

    Ucm < 200 мВ

    Ucm > 200 мВ

    (0,VKo^+0,002+0,015^IUcmI)

    (0,1-Ыо •дел+0,002+0,010^ Ucm 1)

    Пределы допускаемой относительной погрешности частоты

    10 МГц опорного генератора при выпуске из производства или после подстройки в рабочем диапазоне температур

    ±U10"6

    Пределы допускаемого относительного дрейфа частоты 10 МГц опорного генератора за один год 6n

    ±2М0-6

    Примечания:

    • 1) По уровню напряжения 0,707 (-3 дБ) при входном сопротивлении 50 Ом.

    • 2) Коэффициенты отклонения 1 мВ/дел и 2 мВ/дел являются цифровым масштабным увеличением коэффициента отклонения 4 мВ/дел.

    • 3) После выполнения процедуры автоподстройки (Self-calibration).

    • 4) Напряжение полной шкалы составляет 8 делений по вертикали для всех коэффициентов отклонения, кроме 1 мВ/дел и 2 мВ/дел. Для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел напряжение полной шкалы равно 32 мВ.

    Продолжение таблицы 2

    1

    2

    Встроенный генератор сигналов стандартных функций и произвольной формы (только с опцией AWG для всех модификаций)

    Количество каналов

    1

    Форма сигнала

    произвольная, синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянное напряжение, сигнал функции Гаусса, сигнал функции Лоренца, импульсы с экспоненциальной формой фронта/спада, сигнал функции Sin(x)/x, случайный шум, сигнал функции гаверсинус, кардиосигнал

    Частота дискретизации, МГ ц

    200

    Диапазон частот сигналов, Гц: синусоидальная форма прямоугольная форма импульсная форма пилообразная (треугольная) форма произвольная форма

    от 0,1 до 25Ч06 от 0,1 до 1540от 0,1 до 1540от 0,1 до П10от 0,1 до П106

    Пределы допускаемой относительной погрешности частоты

    ±П10-4

    Сопротивление нагрузки (по выбору)

    50 Ом; > 1 МОм (Hi-Z)

    Диапазон установки амплитуды выходного напряжения (п-п), В сопротивление нагрузки 50 Ом сопротивление нагрузки > 1 МОм

    от 0,01 до 2,50 от 0,02 до 50,00

    Диапазон установки постоянного напряжения смещения Ucm, В сопротивление нагрузки 50 Ом сопротивление нагрузки > 1 МОм

    ±1,25

    ±2,5

    Пределы допускаемой абсолютной погрешности установки выходного напряжения на частоте 1 кГ ц, мВ

    ±(0,03/Пуст+1)

    Пределы допускаемой абсолютной погрешности установки постоянного смещения, мВ

    ±(0,03^1исм1+0,005/иуст+5)

    Неравномерность амплитудно-частотной характеристики синусоидального сигнала, дБ (относительно частоты 1 кГц)

    ±0,8

    Примечания:

    UycT - установленный уровень выходного напряжения, мВ; Ucm - установленный уровень постоянного смещения, мВ.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение сети питания частотой 50 Гц, В

    от 100 до 240

    Габаритные размеры, мм, не более ширинахглубинахвысота

    214х478х43

    Масса, кг, не более

    3,600

    Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

    от +15 до +25

    от 30 до 80

    от 84 до 106
