Номер по Госреестру СИ: 89026-23
89026-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО «Уралкалий» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

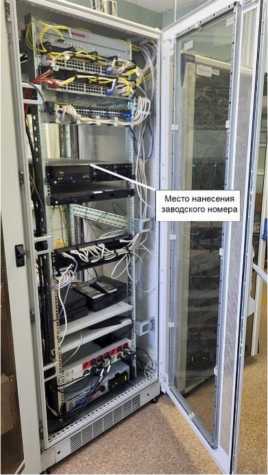

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий"
Рисунок № 1
Общие сведения
Дата публикации - 15.05.2023
Срок свидетельства -
Номер записи - 191000
ID в реестре СИ - 1408572
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АИИС КУЭ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80717-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Междуречье", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80627-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Тепловая генерация г. Волжского" (Волжская ТЭЦ и Волжская ТЭЦ-2), Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80573-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80565-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Васильевский рудник", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81002-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС", АИИС КУЭ ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81001-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "Волгограднефтегаз", АИИС КУЭ ТПП "Волгоград-нефтегаз" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80986-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РПК - Высоцк "ЛУКОЙЛ - II", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80985-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Волжский абразивный завод", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81547-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Концессии водоснабжения", 1, 8, 0, 8, 7, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81805-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии МУП "ПОВВ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81806-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "УралОйл", 1, 8, 1, 2, 0, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81949-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", 1, 8, 3, 4, 3, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82625-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Камышинская ТЭЦ", 1, 8, 3, 9, 3, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82723-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
84897-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Группа "Илим" в г. Коряжме, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85722-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЭнергоРОК-1" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85909-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Тихвинские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85910-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Бокситогорские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85911-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснополянская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85934-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Майкопская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85940-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Пикалевская городская электросеть, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85941-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Лодейнопольские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86254-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86255-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Пермнефтеоргсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86347-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "РИТЭК - Самара - Нафта", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86649-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Алупка, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86831-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Континентал Калуга", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87854-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Концерн Росэнергоатом" "Плавучая атомная теплоэлектростанция", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87861-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88198-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Тебойл-СМ в г. Торжке, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88639-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС "Муген - 1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88880-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Миндальная, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89026-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89658-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-4 "Салым" ЛПДС "Салым", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89751-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "ЛУКОЙЛ-Западная Сибирь" (ТПП "Белоярскнефтегаз"), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90388-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Саратоворгсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90551-23 |
Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
91239-24 06.02.2029 |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы "ЛУКОЙЛ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91601-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Астраханская ПГУ-110, Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91992-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Западная Сибирь" по НПС-2 Ачинской ЛПДС, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92434-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92721-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Волгоградэнерго" (Волжская ТЭЦ и Волжская ТЭЦ-2), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92909-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93009-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92909-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93009-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93103-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО Шахта "Алардинская", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93267-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - Западная Сибирь", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93550-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93555-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Лукойл-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93761-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ТатРИТЭКнефть", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93982-24 |
Система измерительная автоматизированного управления блочного пункта подготовки газа (САУ БППГ-100) ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94219-24 26.12.2029 |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "ЭнергоРОК-1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94328-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94876-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЕвразЭнергоТранс" промплощадки "ЕВРАЗ НТМК", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94965-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЕвразЭнергоТранс" промплощадки КГОК, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95042-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Лучистое, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95167-25 |
Система телемеханики филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование модуля ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) модуля ПО |
12.1 |
|
Цифровой идентификатор модуля ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета
электроэнергии ПАО «Уралкалий». МВИ 26.51.43/08/23, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательПубличное акционерное общество «Уралкалий» (ПАО «Уралкалий»)
ИНН 5911029807
Юридический адрес: 618426, Пермский край, г. Березники, ул. Пятилетки, д. 63 Телефон: 8 (3424) 29-60-59
E-mail: uralkali@uralkali.com
Изготовитель
Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ»
(ООО «ЭНЕРГОМЕТРОЛОГИЯ»)
ИНН 7714348389
Адрес: 125040, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ II, ком. 9
Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134
Телефон: 8 (846) 336-08-27
Факс: 8 (846) 336-15-54
E-mail: info@samaragost.ru
Правообладатель
Публичное акционерное общество «Уралкалий» (ПАО «Уралкалий»)ИНН 5911029807
Юридический адрес: 618426, Пермский край, г. Березники, ул. Пятилетки, д. 63 Телефон: 8 (3424) 29-60-59
E-mail: uralkali@uralkali.com
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), устройство синхронизации системного времени УССВ-2 (далее-УССВ), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
-
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АИИС КУЭ с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
Сервер ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации системного времени типа УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
Сервер ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с и более, сервера ИВК АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется при каждом сеансе связи, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе сервера ИВК.
Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ELK-CT0 145LG |
6 |
|
SB 0,8 |
6 | |
|
TAT |
6 | |
|
TG 145-420 |
18 | |
|
TG145N |
12 | |
|
ТВ-110 |
24 | |
|
ТЛК10 |
4 | |
|
ТЛО-10 |
6 | |
|
ТОЛ-10-1-1 |
6 | |
|
ТОЛ-10-1-2 |
4 | |
|
ТОЛ-10-1-5 |
2 | |
|
ТОЛ-СЭЩ-10 |
4 | |
|
ТОП-0,66 |
6 | |
|
ТПЛ-10 |
12 | |
|
ТПЛ-10-М |
8 | |
|
ТПЛМ-10 |
4 | |
|
ТПОЛ 10 |
5 | |
|
ТПОЛ-10 |
21 | |
|
ТПОФ |
14 | |
|
ТПФМ-10 |
2 | |
|
ТФЗМ-110Б-ГУ1 |
6 | |
|
Трансформатор напряжения |
ЗНОЛП |
6 |
|
ЗНОЛП-6 У2 |
3 | |
|
CPB 123-550 |
23 | |
|
EGK 145-3/VT1 |
2 | |
|
TVBs |
6 | |
|
TVI145 |
4 | |
|
ЕТН-220 УХЛ1 |
6 | |
|
ЗНОЛ.06 |
3 | |
|
ЗНОЛ.06-6У3 |
3 | |
|
ЗНОЛП |
6 | |
|
ЗНОЛП-НТЗ-6-01 |
6 | |
|
НАМИ-10-95 УХЛ2 |
7 | |
|
НКФ-110-57 |
21 | |
|
НКФ110-83У1 |
6 | |
|
НТМИ-6 |
2 | |
|
НТМИ-6-66 |
8 | |
|
СРВ 123 |
6 | |
|
Счетчик электрической энергии |
A1801RAL-P4GB-DW-4 |
22 |
|
A1802RAL-P4GB-DW-4 |
30 | |
|
СЭТ-4ТМ.03 |
19 | |
|
СЭТ-4ТМ.03М |
2 | |
|
Устройство синхронизации системного времени |
УССВ-2 |
1 |
|
Информационно-вычислительный комплекс |
Сервер ИВК |
1 |
|
Документация | ||
|
Формуляр |
ФО 26.51.43/08/23 |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | |||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110 кВ Вентиляторная, РУ-110 кВ, Ввод 110 кВ Т-1 |
ТФЗМ-110Б-ГУ1 200/5, КТ 0,5 Рег. № 2793-71 |
НКФ110-83У1 110000:^3/100:^3 КТ 0,5 Рег. № 1188-84 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
2 |
ПС 110 кВ Вентиляторная, РУ-110 кВ, Ввод 110 кВ Т-2 |
ТФЗМ-110Б-ГУ1 200/5, КТ 0,5 Рег. № 2793-71 |
НКФ110-83У1 110000:^3/100:^3 КТ 0,5 Рег. № 1188-84 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
3 |
ПС 110 кВ Вентиляторная, РУ-6 кВ, яч. №4 |
ТОЛ-СЭЩ-10 75/5, КТ 0,5S Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
4 |
ПС 110 кВ Вентиляторная, РУ-6 кВ, яч. №16 |
ТОЛ-СЭЩ-10 75/5, КТ 0,5S Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
5 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №4 |
ТПФМ-10 400/5, КТ 0,5 Рег. № 814-53 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
6 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №5 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
7 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №6 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
8 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №7 |
ТПОЛ-10 600/5, КТ 0,5S Рег. № 1261-08 ТПОЛ 10 600/5, КТ 0,5S Рег. № 1261-02 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
9 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №8 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
10 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №11 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
11 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №12 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
ЗНОЛ.06-6У3 6000:^3/100:^3 КТ 0,2 Рег. № 3344-04 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
12 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №20 |
ТПОЛ 10 600/5, КТ 0,5S Рег. № 1261-02 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
13 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №21 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
14 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №22 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
15 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №23 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
16 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №24 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
17 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №27 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
18 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №34 |
ТПОЛ 10 600/5, КТ 0,5S Рег. № 1261-02 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
19 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №45 |
ТПОФ 600/5, КТ 0,5 Рег. № 518-50 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
20 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №51 |
ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
21 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №53 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
22 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №54 |
ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
23 |
Березниковская ТЭЦ-10, ГРУ-6 кВ, яч. №59 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
24 |
ПС 110 кВ Дурыманы, РУ- 110 кВ, Ввод 110 кВ Т-1 |
ТВ-110 200/5, КТ 0,5 Рег. № 19720-06 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
25 |
ПС 110 кВ Дурыманы, РУ- 110 кВ, Ввод 110 кВ Т-2 |
ТВ-110 200/5, КТ 0,5 Рег. № 19720-06 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
26 |
ПС 110 кВ Калийная, РУ- 110 кВ, Ввод 110 кВ Т-1 |
TG145N 200/5, КТ 0,2S Рег. № 30489-09 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
27 |
ПС 110 кВ Калийная, РУ- 110 кВ, Ввод 110 кВ Т-2 |
TG145N 300/5, КТ 0,2S Рег. № 30489-09 |
TVI145 110000:^3/100:^3 КТ 0,5 Рег. № 71404-18 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
28 |
ПС 110 кВ Калийная, РУ-6 кВ, яч. №24 |
ТПОЛ-10 1500/5, КТ 0,5 Рег. № 1261-59 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
29 |
ПС 110 кВ Калийная, РУ-6 кВ, яч. №39 |
ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
30 |
ПС 110 кВ Калийная, РУ-6 кВ, яч. №4 |
ТПЛ-10 200/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
31 |
ПС 110 кВ Калийная, РУ-6 кВ, яч. №16 |
ТПЛ-10 200/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
32 |
ПС 110 кВ Калийная, РУ-6 кВ, яч. №35 |
ТПЛ-10 150/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
33 |
ПС 110 кВ Калийная, РУ-6 кВ, яч. №30 |
ТПЛ-10 200/5, КТ 0,5 Рег. № 1276-59 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
34 |
РП-9 6кВ, РУ-6кВ, яч. №2 |
ТПЛ-10-М 20/5, КТ 0,5 Рег. № 47958-16 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
35 |
ПС 110 кВ Сибирь, РУ-110 кВ, Ввод 110 кВ Т-1 |
ТВ-110 200/5, КТ 0,5 Рег. № 19720-06 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
36 |
ПС 110 кВ Сибирь, РУ-110 кВ, Ввод 110 кВ Т-2 |
ТВ-110 200/5, КТ 0,5 Рег. № 19720-06 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
37 |
РП-3а 6кВ, РУ- 6кВ, яч. №13 |
ТПЛ-10-М 200/5, КТ 0,5 Рег. № 22192-03 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
38 |
ПС 110 кВ Ермаковская, РУ-110 кВ, Ввод 110 кВ Т-1 |
TG145N 200/5, КТ 0,2S Рег. № 30489-09 |
СРВ 123 110000:^3/100:^3 КТ 0,2 Рег. № 15853-06 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
39 |
ПС 110 кВ Ермаковская, РУ-110 кВ, Ввод 110 кВ Т-2 |
TG145N 200/5, КТ 0,2S Рег. № 30489-09 |
СРВ 123 110000:^3/100:^3 КТ 0,2 Рег. № 15853-06 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
40 |
ПС 110 кВ Заполье, РУ-110 кВ, Ввод 110 кВ Т-1 |
ТВ-110 200/5, КТ 0,5 Рег. № 19720-06 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
41 |
ПС 110 кВ Заполье, РУ-110 кВ, Ввод 110 кВ Т-2 |
ТВ-110 200/5, КТ 0,5 Рег. № 19720-06 |
НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
42 |
ПС 110 кВ Пермяково, РУ- 110 кВ, Ввод 110 кВ Т-1 |
TAT 200/5, КТ 0,2S Рег. № 29838-05 |
TVBs 110000:^3/100:^3 КТ 0,5 Рег. № 29693-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
43 |
ПС 110 кВ Пермяково, РУ- 110 кВ, Ввод 110 кВ Т-2 |
TAT 200/5, КТ 0,2S Рег. № 29838-05 |
TVBs 110000:^3/100:^3 КТ 0,5 Рег. № 29693-05 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
44 |
РП-33 6 кВ, РУ- 6 кВ, яч. №8, ф. 8 |
ТЛО-10 50/5, КТ 0,5S Рег. № 25433-11 |
ЗНОЛП-НТЗ-6-01 6000:^3/100:^3 КТ 0,5 Рег. № 51676-12 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
45 |
РП-33 6 кВ, РУ-6 кВ, яч. №13, ф. 13 |
ТЛО-10 50/5, КТ 0,5S Рег. № 25433-11 |
ЗНОЛП-НТЗ-6-01 6000:^3/100:^3 КТ 0,5 Рег. № 51676-12 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
46 |
ПС 110 кВ Заполье, РУ-6 кВ, яч. №4.3 |
ТОЛ-10-1-1 400/5, КТ 0,5S Рег. № 15128-07 |
ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
47 |
ПС 110 кВ Заполье, РУ-6 кВ, яч. №3.10 |
ТОЛ-10-1-1 400/5, КТ 0,5S Рег. № 15128-07 |
ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
48 |
ПС 110 кВ Заполье, РУ-6 кВ, яч. №4.12 |
ТОЛ-10-1-2 400/5, КТ 0,5 Рег. № 15128-07 |
ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
49 |
ПС 110 кВ Заполье, РУ-6 кВ, яч. №3.11 |
ТОЛ-10-1-2 400/5, КТ 0,5 Рег. № 15128-07 |
ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
50 |
ПС 220 кВ Строгановская, Ввод-220 кВ АТ1 |
SB 0,8 600/1, КТ 0,2S Рег. № 55006-13 |
ЕТН-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 59981-18 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
51 |
ПС 220 кВ Строгановская, Ввод-220 кВ АТ2 |
SB 0,8 600/1, КТ 0,2S Рег. № 55006-13 |
ЕТН-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 59981-18 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
52 |
ПС 110 кВ Карналлит, РУ- 110 кВ, Ввод 110 кВ Т-1 |
TG 145-420 200/5, КТ 0,2S Рег. № 15651-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
53 |
ПС 110 кВ Карналлит, РУ- 110 кВ, Ввод 110 кВ Т-2 |
TG 145-420 200/5, КТ 0,2S Рег. № 15651-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
54 |
ПС 110 кВ Минерал, РУ- 110 кВ, Ввод 110 кВ Т-1 |
TG 145-420 150/5, КТ 0,2S Рег. № 15651-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
55 |
ПС 110 кВ Минерал, РУ- 110 кВ, Ввод 110 кВ Т-2 |
TG 145-420 150/5, КТ 0,2S Рег. № 15651-06 |
TVI145 110000:^3/100:^3 КТ 0,2 Рег. № 71404-18 CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1801RAL- P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
56 |
ПС 110 кВ Минерал, РУ-6 кВ, яч. №7 |
ТПЛ-10 300/5, КТ 0,5 Рег. № 1276-59 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
57 |
ПС 110 кВ Минерал, РУ-6 кВ, яч. №43 |
ТПЛ-10 300/5, КТ 0,5 Рег. № 1276-59 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
58 |
ПС 110 кВ Рудник, РУ-110 кВ, Ввод 110 кВ Т-1 |
TG 145-420 150/5, КТ 0,2S Рег. № 15651-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
59 |
ПС 110 кВ Рудник, РУ-110 кВ, Ввод 110 кВ Т-2 |
TG 145-420 150/5, КТ 0,2S Рег. № 15651-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
60 |
ПС 110 кВ Рудник, РУ-6 кВ, яч. №4, ф. СПФ-1 |
ТПЛМ-10 300/5, КТ 0,5 Рег. № 2363-68 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
61 |
ПС 110 кВ Рудник, РУ-6 кВ, яч. №26, ф. СПФ-2 |
ТПЛМ-10 300/5, КТ 0,5 Рег. № 2363-68 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
62 |
ПС 110 кВ Рудник, РУ-6 кВ, яч. №28, ф. Аэропорт |
ТПЛ-10-М 100/5, КТ 0,5 Рег. № 22192-07 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-00 |
A1802RAL- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
63 |
ПС 110 кВ Резвухино, РУ- 110 кВ, Ввод 110 кВ Т-1 |
ТВ-110 300/5, КТ 0,5S Рег. № 19720-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1801RAL-P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
64 |
ПС 110 кВ Резвухино, РУ- 110 кВ, Ввод 110 кВ Т-2 |
ТВ-110 300/5, КТ 0,5S Рег. № 19720-06 |
CPB 123-550 110000:^3/100:^3 КТ 0,2 Рег. № 15853-96 |
A1801RAL-P4GB-DW-4 КТ 0,1S/0,2 Рег. № 31857-11 | |
|
65 |
РП-2 6 кВ, РУ-6 кВ, яч. №12 |
ТЛК10 1000/5, КТ 0,5 Рег. № 9143-83 |
ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-72 |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
66 |
ПС 110 кВ Карналлит, РУ-6 кВ, яч. №18 |
ТОЛ-10-1-1 400/5, КТ 0,5S Рег. № 15128-07 |
ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
67 |
ПС 110 кВ Карналлит, РУ-6 кВ, яч. №55 |
ТОЛ-10-1-5 200/5, КТ 0,5S Рег. № 15128-07 |
ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
68 |
РП-2 6 кВ, РУ-6 кВ, яч. №23 |
ТЛК10 1000/5, КТ 0,5 Рег. № 9143-83 |
ЗНОЛП-6 У2 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02 |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
69 |
РП-2 6 кВ, РУ- СН 0,4 кВ, Ввод-1 0,4 кВ |
ТОП-0,66 100/5, КТ 0,5S Рег. № 15174-06 |
- |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
70 |
РП-2 6 кВ, РУ- СН 0,4 кВ, Ввод-2 0,4 кВ |
ТОП-0,66 100/5, КТ 0,5S Рег. № 15174-06 |
- |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | |
|
71 |
РП-1 6 кВ, РУ-6 кВ, яч. №10 |
ТПЛ-10-М 100/5, КТ 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
A1802RAL-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
72 |
ПС 110 кВ Новая КРУ-110 кВ КРУ-110 Т-1 |
ELK-CT0 145LG 500/5, КТ 0,2S Рег. № 58213-14 |
EGK 145-3/VT1 110000:^3/100:^3 КТ 0,2 Рег. № 73513-18 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 |
УССВ-2, рег. № 54074-13 / Сервер ИВК |
|
73 |
ПС 110 кВ Новая КРУ-110 кВ КРУ-110 Т-2 |
ELK-CT0 145LG 500/5, КТ 0,2S Рег. № 58213-14 |
EGK 145-3/VT1 110000:^3/100:^3 КТ 0,2 Рег. № 73513-18 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
Примечания:
| |||||
|
Таблица 3 - Основные метрологические характеристики ИК АИИС ' |
КУЭ | ||
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6, % |
Границы погрешности в рабочих условиях ±6, % |
|
1 |
2 |
3 |
4 |
|
1, 2, 24, 25, 35, 36, 40, |
Активная |
1,2 |
2,9 |
|
41 |
Реактивная |
1,7 |
4,3 |
|
3, 4 |
Активная |
1,2 |
1,6 |
|
Реактивная |
1,7 |
2,4 | |
|
5-7, 9-11 |
Активная |
1,0 |
2,8 |
|
Реактивная |
1,6 |
4,4 | |
|
8 |
Активная |
1,0 |
1,6 |
|
Реактивная |
1,6 |
2,6 | |
|
12, 18, 44-47, 66, 67 |
Активная |
1,2 |
1,7 |
|
Реактивная |
1,8 |
2,7 | |
|
13-17, 19-23, 28-34, 37, |
Активная |
1,2 |
2,9 |
|
48, 49, 56, 57, 60-62, | |||
|
65, 68, 71 |
Реактивная |
1,8 |
4,5 |
|
26, 27, 42, 43 |
Активная |
0,8 |
1,1 |
|
Реактивная |
1,1 |
1,4 | |
|
38, 39, 52-55 |
Активная |
0,5 |
0,8 |
|
Реактивная |
0,7 |
1,1 | |
|
1 |
2 |
3 |
4 |
|
50, 51, 58, 59, 72, 73 |
Активная |
0,5 |
1,0 |
|
Реактивная |
0,9 |
1,7 | |
|
63, 64 |
Активная |
1,0 |
1,5 |
|
Реактивная |
1,5 |
2,2 | |
|
69, 70 |
Активная |
0,9 |
1,6 |
|
Реактивная |
1,5 |
2,6 | |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC |
5 | ||
|
(SU), (±) с | |||
|
Примечания: | |||
| |||
|
соответствующие вероятности Р = 0,95. | |||
|
3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков | |||
|
от +5 до +35°С | |||
аблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
73 |
|
Нормальные условия параметры сети: | |
|
- напряжение, % от ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,8 |
|
- частота, Гц |
50 |
|
температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
Условия эксплуатации параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности cos9 (sm9) |
от 0,5 инд. до 1 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ и ТН, °С |
от -40 до +60 |
|
температура окружающей среды для счетчиков, °С |
от +5 до + 35 |
|
температура окружающей среды для сервера ИВК, °С |
от +10 до + 30 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее | |
|
СЭТ-4ТМ.03М |
220000 |
|
СЭТ-4ТМ.03 |
90000 |
|
1 |
2 |
|
Альфа А1800 |
120000 |
|
УССВ-2: | |
|
- среднее время наработки на отказ, ч, не менее |
74500 |
|
Сервер ИВК: | |
|
- среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
СЭТ-4ТМ.03, СЭТ-4ТМ.03М | |
|
-каждого массива профиля при времени интегрирования 30 | |
|
минут, сут |
114 |
|
Альфа А1800 | |
|
- графиков нагрузки для одного канала с интервалом 30 | |
|
минут, сут, не менее |
1200 |
|
Сервер ИВК: | |
|
- хранение результатов измерений и информации о | |
|
состоянии средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера ИВК;
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервере ИВК.
