АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных «ЭКОМ-З000» (далее-УСПД), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора данных (ССД) и сервер обмена данными (СОД) (далее по тексту - сервер ИВК), устройство синхронизации времени ИСС (далее-ИСС), локально-вычислительную сеть, программное обеспечение (ПО) ПК «Энергосфера», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков для измерительных каналов (ИК) № 1-15 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется хранение измерительной информации и ее передача на сервер ИВК. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Цифровой сигнал с выходов счетчиков для измерительных каналов (ИК) № 16-27 при помощи технических средств приема-передачи данных поступает на сервер ИВК.

Сервер ИВК выполняет дальнейшую обработку измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и отображение информации на мониторах АРМ. Сервер ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами ОРЭМ и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями заинтересованными организациями. коммерческого учета электроэнергии xml-файлов установленных форматов, подписью (ЭЦП).

АИИС КУЭ имеет систему предусматривают поддержание шкалы уровнях АИИС КУЭ (ИИК, ИВКЭ синхронизации времени типа ИСС, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени ИСС и при наличии любого расхождения шкалы времени, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени ИСС.

Сравнение шкалы времени УСПД со шкалой времени сервера ИВК осуществляется во время сеанса связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени УСПД.

Для ИК № 1-15 сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Для ИК № 16-27 сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 01/25. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

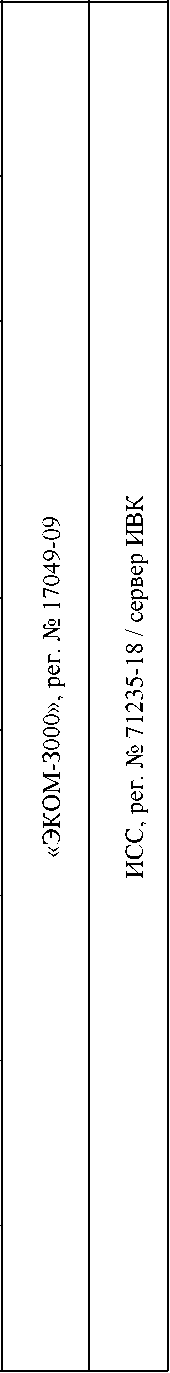

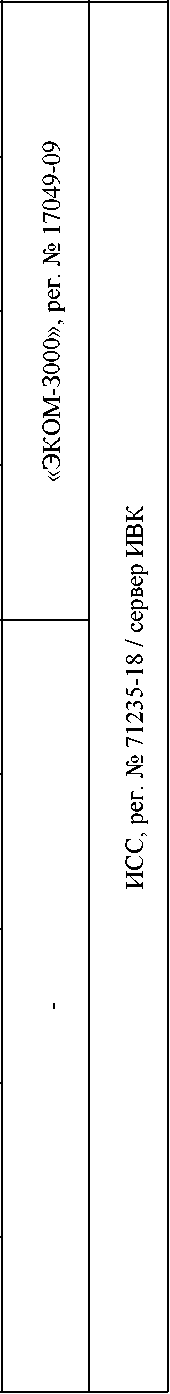

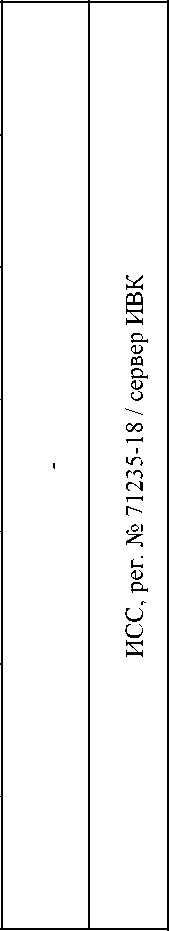

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Таблица 3 - Основные

ИК АИИС КУЭ

Таблица 4 - Основные технические характеристики АИИС КУЭ

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика и УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика и УСПД;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервере ИВК.
