Сведения о средстве измерений: 93009-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ"

Номер по Госреестру СИ: 93009-24
93009-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ"
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП «ЛУКОЙЛ-Усинскнефтегаз» ООО «ЛУКОЙЛ-ПЕРМЬ» (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных информации. документов и передачи полученной

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194789
ID в реестре СИ - 1418268
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_3 Рейтинг измерительных возможностей организации в части ГПЭ

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2000 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
80717-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Междуречье", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80627-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Тепловая генерация г. Волжского" (Волжская ТЭЦ и Волжская ТЭЦ-2), Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80573-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80565-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Васильевский рудник", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81002-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС", АИИС КУЭ ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81001-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "Волгограднефтегаз", АИИС КУЭ ТПП "Волгоград-нефтегаз" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80986-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РПК - Высоцк "ЛУКОЙЛ - II", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80985-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Волжский абразивный завод", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81547-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Концессии водоснабжения", 1, 8, 0, 8, 7, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81805-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии МУП "ПОВВ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81806-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "УралОйл", 1, 8, 1, 2, 0, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81949-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", 1, 8, 3, 4, 3, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
82625-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Камышинская ТЭЦ", 1, 8, 3, 9, 3, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
82723-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
84897-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Группа "Илим" в г. Коряжме, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85722-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЭнергоРОК-1" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85909-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Тихвинские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85910-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Бокситогорские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85911-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснополянская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85934-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Майкопская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85940-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Пикалевская городская электросеть, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85941-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Лодейнопольские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86254-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86255-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Пермнефтеоргсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86347-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "РИТЭК - Самара - Нафта", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86649-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Алупка, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86831-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Континентал Калуга", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
87854-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Концерн Росэнергоатом" "Плавучая атомная теплоэлектростанция", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
87861-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
88198-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Тебойл-СМ в г. Торжке, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
88639-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС "Муген - 1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
88880-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Миндальная, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
89026-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
89658-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-4 "Салым" ЛПДС "Салым", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
89751-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "ЛУКОЙЛ-Западная Сибирь" (ТПП "Белоярскнефтегаз"), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
90388-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Саратоворгсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
90551-23	Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	3 года
91239-24 06.02.2029	Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы "ЛУКОЙЛ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
91601-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Астраханская ПГУ-110, Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
91992-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Западная Сибирь" по НПС-2 Ачинской ЛПДС, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92434-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92721-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Волгоградэнерго" (Волжская ТЭЦ и Волжская ТЭЦ-2), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92909-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93009-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92909-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93009-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93103-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО Шахта "Алардинская", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93267-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - Западная Сибирь", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93550-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93555-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Лукойл-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93761-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ТатРИТЭКнефть", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93982-24	Система измерительная автоматизированного управления блочного пункта подготовки газа (САУ БППГ-100) ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	2 года
94219-24 26.12.2029	Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "ЭнергоРОК-1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
94328-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
94876-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЕвразЭнергоТранс" промплощадки "ЕВРАЗ НТМК", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
94965-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЕвразЭнергоТранс" промплощадки КГОК, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
95042-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Лучистое, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
95167-25	Система телемеханики филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	3 года

P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)

Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560)		нет	1		1	0	0	1	1	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ" (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные	Значение
Идентификационное наименование модуля ПО	ac metrology.dU
Номер версии (идентификационный номер) модуля ПО	12.1
Цифровой идентификатор модуля ПО	3Е736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ТПП «ЛУКОЙЛ-Усинскнефтегаз» ООО «ЛУКОЙЛ-ПЕРМЬ». МВИ 26.51/306/24, аттестованной ФБУ «Самарский ЦСМ», г. Самара. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

ответственностью

«ЛУКОЙЛ-ПЕРМЬ»

Общество с ограниченной (ООО «ЛУКОЙЛ-ПЕРМЬ»)

ИНН 5902201970

Юридический адрес: 614068, Пермский край, г. Пермь, ул. Ленина, д. 62 Телефон: 8 (342) 235-66-48

E-mail: lp@lp.lukoil.com

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ» (ООО «ЭНЕРГОМЕТРОЛОГИЯ»)
ИНН 7714348389
Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9 Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru

Испытательный центр

«Энерготестконтроль»
Общество с ограниченной ответственностью (ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1 Телефон: 8 (495) 647-88-18
E-mail: golovkonata63@gmail.com

Правообладатель

ответственностью
«ЛУКОЙЛ-ПЕРМЬ»
Общество с ограниченной (ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970
Юридический адрес: 614068, Пермский край, г. Пермь, ул. Ленина, д. 62 Телефон: 8 (342) 235-66-48
E-mail: lp@lp.lukoil.com

многофункциональную, трехуровневую управлением и распределенной функцией

АИИС КУЭ представляет собой автоматизированную систему с централизованным измерения.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных RTU-327L (далее-УСПД), центральное устройство сбора и передачи данных RTU-327 (далее-ЦУСПД), устройство синхронизации системного времени УССВ-2 (далее-УССВ), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков для ИК №№ 1-81 при помощи технических средств приема-передачи данных поступает на входы УСПД RTU-327L, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и дальнейшая передача накопленных данных на входы ЦУСПД RTU-327 и далее на сервер ИВК.

Цифровой сигнал с выходов счетчиков для ИК №№ 82-93 при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации и оформление отчетных документов.

Сервер ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит устройство синхронизации системного времени типа УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

ЦУСПД RTU-327, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с и более, ЦУСПД RTU-327 производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.

УСПД RTU-327L, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени ЦУСПД RTU-327 и при расхождении ±1 с и более, УСПД RTU-327L производит синхронизацию собственной шкалы времени со шкалой времени ЦУСПД RTU-327.

Сравнение шкалы времени сервера ИВК со шкалой времени ЦУСПД RTU-327 осуществляется во время сеанса связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени ЦУСПД RTU-327 равного ±1 с и более, выполняется синхронизация шкалы времени сервера ИВК.

Сравнение шкалы времени счетчиков ИК №№ 1-81 со шкалой времени УСПД RTU-327L осуществляется периодически с установленным интервалом проверки текущего времени. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД RTU-327L равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков ИК №№ 82-93 со шкалой времени сервера ИВК осуществляется периодически с установленным интервалом проверки текущего времени. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, УСПД, ЦУСПД сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 01/24 указан в формуляре АИИС КУЭ, что позволяет идентифицировать заводской номер АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	IMB 245	9
	Т-0,66	24
	ТШП-0,66 У3	3
	ТЛК-10	2
	ТЛК10-5,6	12
	ТЛО-10	114
	ТЛП-10	4
	ТЛП-10-3	4
	ТЛШ-10	8
	ТОЛ-СЭЩ-10	6
	ТОЛ-СЭЩ-35	3
	ТПОЛ-10	6
	ТТИ-А	15
Трансформатор напряжения	ЗНОЛ.06-6	16
	ЗНОЛ-СЭЩ-35	2
	НАМИ-10-95 УХЛ2	22
	НАМИТ-6-2	2
	НТМИ-6 (10)	4
	НТМИ-6-66	30
	СРА 245	4
	СРВ 245	2
Счетчик электрической энергии	A1802RALXQV-P4GB1-DW-4	1
	A1802RL-P4GB-DW-3	1
	A1805RAL-P4GB-DW-4	80
	A1805RAL-P4GB-DW-GP-4	1
	МИР С-03.02T-EQTLBMN-R-1T-H	5
	МИР С-03.05D-E-RG-1T-H	4
	МИР С-03.05T-EQTBN-RG-1T-L	1
Центральное устройство сбора и передачи данных	RTU-327	1

1	2	3
Устройство сбора и передачи данных	RTU-327L	3
Сервер ИВК	-	1
Устройство синхронизации системного времени	УССВ-2	1
Документация
Формуляр	ФО 26.51/306/24	1

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

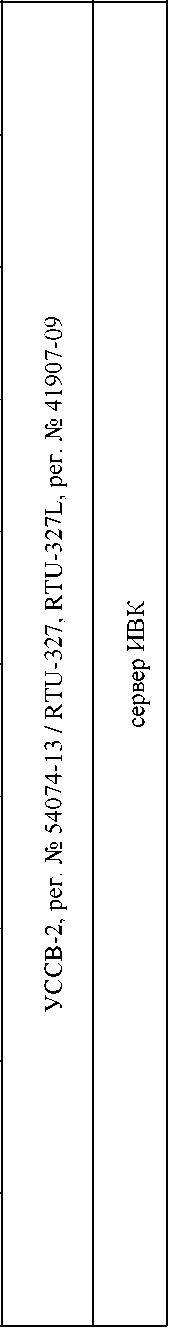

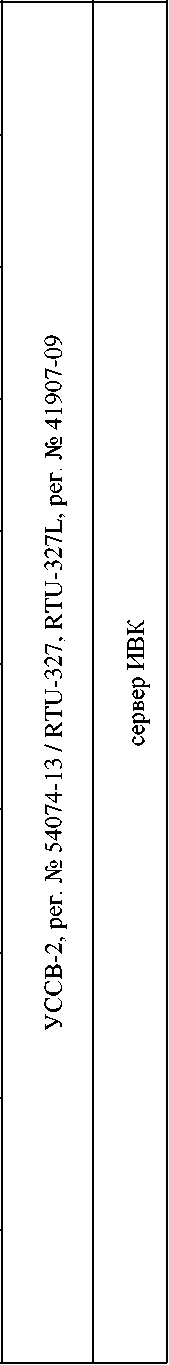

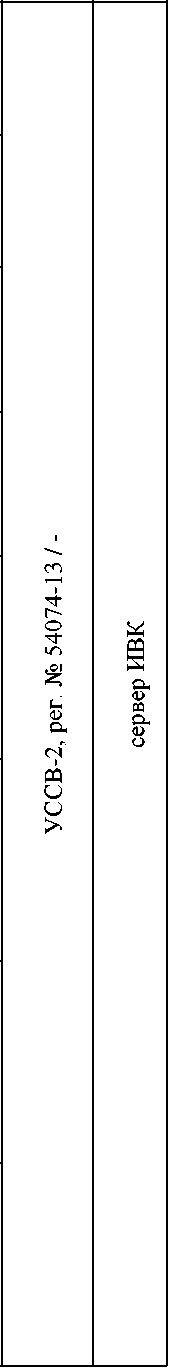

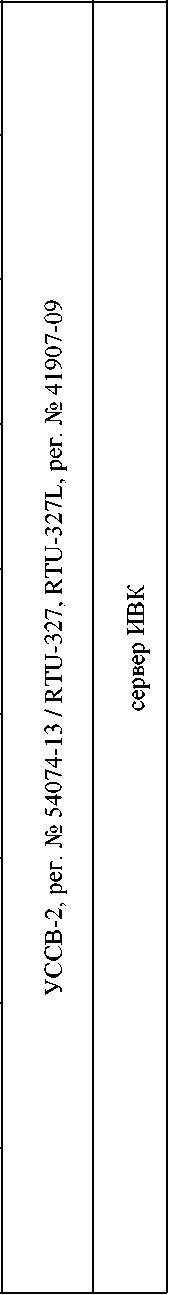

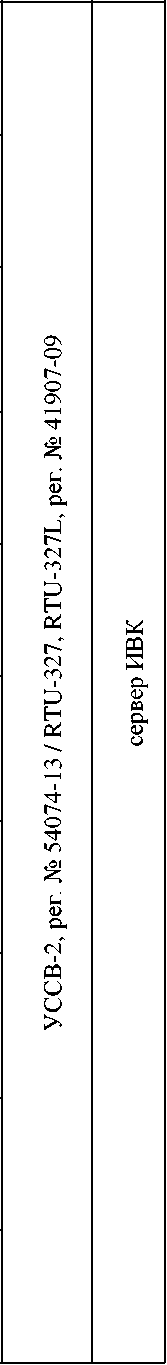

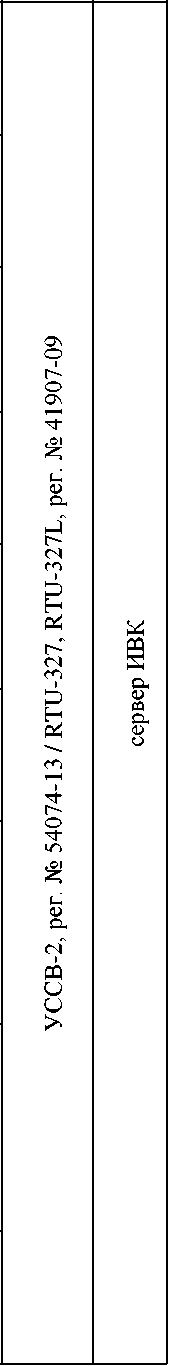

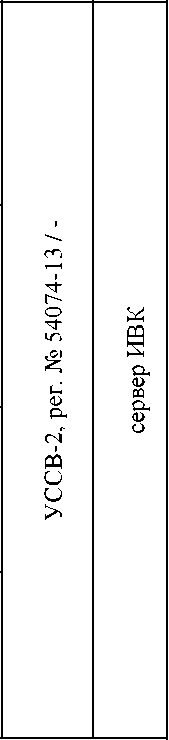

Таблица 2 - Состав измерительных каналов АИИС КУЭ

о S о к	Наименование измерительного канала	Состав измерительного канала
о S о к	Наименование измерительного канала	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВКЭ	ИВК
1	2	3	4	5	6	7
1	ПС 35 кВ 2 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.4	ТЛО-10 600/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11	сс (м ? »• § А .•МО о н С1 ffl <Т) А	§ С1и о CQ С1ч О О
2	ПС 35 кВ 2 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.15	ТЛО-10 600/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
3	ПС 35 кВ 3 У, ЗРУ-6 кВ, с.ш. 6 кВ, яч.2	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

1	2	3	4	5
4	ПС 35 кВ 3 У, РУ-0,4 кВ, ввод 0,4 кВ ТСН-1	ТТИ-А 100/5, КТ 0,5S Рег. № 28139-07	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
5	ПС 35 кВ 6 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.6	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
6	ПС 35 кВ 6 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.17	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
7	ПС 35 кВ 6 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.00	ТЛК-10 100/5, КТ 0,5 Рег. № 42683-09	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1802RL-P4GB- DW-3 КТ 0,2S/0,5 Рег. № 31857-11
8	ПС 35 кВ 7 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.4	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL-P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
9	ПС 35 кВ 7 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.15	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	A1805RAL-P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
10	ПС 35 кВ 8 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.4	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-08	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL-P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
11	ПС 35 кВ 8 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.16	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-08	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	A1805RAL-P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
12	ПС 35 кВ 9 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.1	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL-P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
13	ПС 35 кВ 9 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.13	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL-P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

1	2	3	4	5
14	ПС 35 кВ 9 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.11	ТЛО-10 100/5, КТ 0,5S Рег. № 25433-08	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
15	ПС 35 кВ 12 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.1	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
16	ПС 35 кВ 12 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.14	ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
17	ПС 35 кВ 14 У, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.2	ТЛО-10 600/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
18	ПС 35 кВ 14 У, РУ-0,4 кВ, ввод 0,4 кВ ТСН-1	Т-0,66 100/5, КТ 0,5 Рег. № 22656-02	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
19	ПС 35 кВ 14 У, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.19	ТЛО-10 600/5, КТ 0,5S Рег. № 25433-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
20	ПС 35 кВ 14 У, РУ-0,4 кВ, ввод 0,4 кВ ТСН-2	Т-0,66 100/5, КТ 0,5 Рег. № 22656-02	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
21	ПС 35 кВ 20 У Парогенераторна я, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.13	ТЛО-10 750/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
22	ПС 35 кВ 20 У Парогенераторна я, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.25	ТЛО-10 750/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
23	ПС 220 кВ Промысловая, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.7	ТЛШ-10 3000/5, КТ 0,5S Рег. № 11077-03	ЗНОЛ.06-6 6000/^3/100/^3 КТ 0,5 Рег. № 3344-08	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

ПС 220 кВ

Промысловая, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.35

ТЛШ-10 3000/5, КТ 0,5S Рег. № 11077-03

ЗНОЛ.06-6

6000/^3/100/^3

КТ 0,5

Рег. № 3344-08

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 220 кВ КС

УГПЗ, ЗРУ-6 кВ

УГПЗ, 1 с.ш. 6 кВ, яч.7

ТЛШ-10 3000/5, КТ 0,5S Рег. № 11077-03

ЗНОЛ.06-6

6000/^3/100/^3

КТ 0,5

Рег. № 3344-08

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 220 кВ КС

УГПЗ, ЩСН-0,23 кВ, ввод-1

0,23 кВ

Т-0,66 200/5, КТ 0,5 Рег. № 22656-02

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 220 кВ КС

УГПЗ, ЗРУ-6 кВ

УГПЗ, 2 с.ш. 6 кВ, яч.35

ТЛШ-10 3000/5, КТ 0,5S Рег. № 11077-03

ЗНОЛ.06-6

6000/V3/100/V3

КТ 0,5

Рег. № 3344-08

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 220 кВ КС

УГПЗ, ЩСН-0,23 кВ, ввод-2

0,23 кВ

Т-0,66 200/5, КТ 0,5 Рег. № 22656-02

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 2 В,

ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.2

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 2 В,

ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 3 В,

ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.2

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 3 В,

ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 4 В,

ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.1

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 4 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.13

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 5 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.1

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 5 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.13

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-11

ПС 35 кВ 6 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.1

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 6 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.12

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-08

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 7 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.2

ТЛО-10 1000/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 7 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 1000/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 8 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.1

ТЛП-10 500/5, КТ 0,5S Рег. № 30709-11

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 8 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.19

ТЛП-10 500/5, КТ 0,5S Рег. № 30709-11

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5 Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 9 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.5

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 9 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.3

ТЛО-10 200/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 9 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 9 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.18

ТЛО-10 200/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 11 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.2

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 11 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.19

ТЛО-10 100/5, КТ 0,5S Рег. № 25433-08

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 11 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 11 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.20

ТЛО-10 100/5, КТ 0,5S Рег. № 25433-08

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 12 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.1

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-11

ПС 35 кВ 12 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.12

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 14 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.4

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66 6000/100

КТ 0,5

Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 14 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.13

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НТМИ-6-66

6000/100

КТ 0,5 Рег. № 2611-70

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 15 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.4

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 15 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.15

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 16 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.3

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 16 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 17 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.3

ТЛО-10 600/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 17 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.14

ТЛО-10 600/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 18 В, ЗРУ-6 кВ, 1 с.ш.

6 кВ, яч.4

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5

Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

ПС 35 кВ 18 В, ЗРУ-6 кВ, 2 с.ш.

6 кВ, яч.15

ТЛО-10 500/5, КТ 0,5S Рег. № 25433-07

НАМИ-10-95

УХЛ2

6000/100

КТ 0,5 Рег. № 20186-05

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

1	2	3	4	5
63	ПС 35 кВ Водозабор, ЗРУ- 6 кВ, 1 с.ш. 6 кВ, яч.1	ТЛП-10-3 500/5, КТ 0,5S Рег. № 30709-06	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
64	ПС 35 кВ Водозабор, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.19	ТЛП-10-3 500/5, КТ 0,5S Рег. № 30709-06	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
65	ПС 35 кВ 2 СВ, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.2	ТОЛ-СЭЩ-10 1000/5, КТ 0,5S Рег. № 32139-11	НАМИТ-6-2 6000/100 КТ 0,5 Рег. № 70324-18	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
66	ПС 35 кВ 2 СВ, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.15	ТОЛ-СЭЩ-10 1000/5, КТ 0,5S Рег. № 32139-11	НАМИТ-6-2 6000/100 КТ 0,5 Рег. № 70324-18	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
67	ПС 35 кВ 1 ВВ, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.5	ТЛО-10 400/5, КТ 0,5S Рег. № 25433-07	ЗНОЛ.06-6 6000/^3/100/^3 КТ 0,5 Рег. № 3344-08	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
68	ПС 35 кВ 1 ВВ, РУ-0,4 кВ, ввод 0,4 кВ ТСН-1	ТТИ-А 200/5, КТ 0,5 Рег. № 28139-07	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
69	ПС 35 кВ 1 ВВ, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.14	ТЛО-10 400/5, КТ 0,5S Рег. № 25433-07	ЗНОЛ.06-6 6000/^3/100/^3 КТ 0,5 Рег. № 3344-08	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
70	ПС 35 кВ 1 ВВ, РУ-0,4 кВ, ввод 0,4 кВ ТСН-2	ТТИ-А 200/5, КТ 0,5 Рег. № 28139-07	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
71	ПС 35 кВ 2 ВВ, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.5	ТЛО-10 800/5, КТ 0,5S Рег. № 25433-07	ЗНОЛ.06-6 6000/^3/100/^3 КТ 0,5 Рег. № 3344-08	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
72	ПС 35 кВ 2 ВВ, РУ-0,4 кВ, ввод 0,4 кВ ТСН-1	ТТИ-А 200/5, КТ 0,5 Рег. № 28139-07	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

1	2	3	4	5
73	ПС 35 кВ 2 ВВ, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.14	ТЛО-10 1000/5, КТ 0,5S Рег. № 25433-07	ЗНОЛ.06-6 6000/^3/100/^3 КТ 0,5 Рег. № 3344-08	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
74	ПС 35 кВ 2 ВВ, РУ-0,4 кВ, ввод 0,4 кВ ТСН-2	ТТИ-А 200/5, КТ 0,5 Рег. № 28139-07	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
75	ПС 35 кВ 3 ВВ, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.10	ТЛО-10 750/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. №	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
76	ПС 35 кВ 3 ВВ, РУ-0,4 кВ, ввод 0,4 кВ ТСН-1	Т-0,66 200/5, КТ 0,5 Рег. № 22656-02	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
77	ПС 35 кВ 3 ВВ, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.20	ТЛО-10 750/5, КТ 0,5S Рег. № 25433-07	НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. №	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
78	ПС 35 кВ 3 ВВ, РУ-0,4 кВ, ввод 0,4 кВ ТСН-2	Т-0,66 200/5, КТ 0,5 Рег. № 22656-02	-	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
79	ПС 220 кВ Харьягинская, ОРУ-220 кВ, ВЛ 220 кВ Северный Возей - Харьягинская № 2 (ВЛ-282)	IMB 245 400/5, КТ 0,2S Рег. № 32002-06	СРА 245 220000/V3/100/V3 КТ 0,2 Рег. № 15852-06	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
80	ПС 220 кВ Харьягинская, ОРУ-220 кВ, ВЛ 220 кВ Северный Возей - Харьягинская № 1 (ВЛ-283)	IMB 245 400/5, КТ 0,2S Рег. № 32002-06	СРА 245 220000/V3/100/V3 КТ 0,2 Рег. № 15852-06	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
81	ПС 220 кВ Харьягинская, ОРУ-220 кВ, ОВ-220 кВ	IMB 245 400/5, КТ 0,2S Рег. № 32002-06	СРВ 245 220000/V3/100/V3 КТ 0,2 Рег. № 47844-11	A1802RALXQV-P4GB1-DW-4 КТ 0,2S/0,5 Рег. № 31857-11

СП-35 кВ Баяндыская, РУ-35 кВ, яч.3

ТОЛ-СЭЩ-35 200/5, КТ 0,5S Рег. № 40086-08

ЗНОЛ-СЭЩ-35

35000/^3/100/^3

КТ 0,5

Рег. № 40085-08

A1805RAL-

P4GB-DW-4

КТ 0,5S/1,0

Рег. № 31857-11

СП-35 кВ

Баяндыская, РУ-0,4 кВ, ввод 0,4 кВ ТСН-1

Т-0,66

100/5, КТ 0,5

Рег. № 22656-02

A1805RAL-

P4GB-DW-GP-4 КТ 0,5S/1,0

Рег. № 31857-11

ЗРУ-6 кВ

Водозабор

Возей, 1 СШ 6 кВ, ВЛ-6 кВ Ф-

ТПОЛ-10

600/5, КТ 0,5S

Рег. № 1261-08

НТМИ-6 (10)

6000/100

КТ 0,5

Рег. № 50058-12

МИР C-03.05D-

E-RG-1T-H

КТ 0,5S/1,0

Рег. № 42459-12

ЗРУ-6 кВ

Водозабор

Возей, 2 СШ 6

кВ, ВЛ-6 кВ ф-013

ТПОЛ-10

600/5, КТ 0,5S

Рег. № 1261-08

НТМИ-6 (10)

6000/100

КТ 0,5

Рег. № 50058-12

МИР С-03.05Т-

EQTBN-RG-1T-

КТ 0,5S/1,0

Рег. № 58324-14

ЗРУ-6 кВ

Водозабор, 1

СШ 6 кВ яч.4,

КЛ 6 кВ в

сторону 2 КТП 6 кВ Водоподъем-

ТЛК10-5,6

100/5, КТ 0,5

Рег. № 9143-01

НТМИ-6 (10)

6000/100

КТ 0,5

Рег. № 50058-12

МИР С-03.02Т-EQTLBMN-R-1T-H

КТ 0,2S/0,5

Рег. № 42459-09

ЗРУ-6 кВ

Водозабор, 2 СШ 6 кВ яч.14,

КЛ 6 кВ в

сторону 2КТП 6 кВ Водоподъем-

ТЛК10-5,6

100/5, КТ 0,5

Рег. № 9143-01

НТМИ-6 (10)

6000/100

КТ 0,5

Рег. № 50058-12

МИР С-03.02Т-EQTLBMN-R-1T-H

КТ 0,2S/0,5

Рег. № 42459-09

ЗРУ-6 кВ

Водозабор, 1 СШ 6 кВ яч.7,

КЛ 6 кВ в

сторону 2КТП 6 кВ Водоподъем-

ТЛК10-5,6

100/5, КТ 0,5

Рег. № 9143-01

НТМИ-6 (10)

6000/100

КТ 0,5

Рег. № 50058-12

МИР С-03.02Т-EQTLBMN-R-1T-H

КТ 0,2S/0,5

Рег. № 42459-09

ЗРУ-6 кВ

Водозабор, 1СШ 6 кВ яч.8, КЛ-6 кВ в сторону

Н/А №1 Насосная 3

подъема

ТЛК10-5,6

100/5, КТ 0,5

Рег. № 9143-01

НТМИ-6 (10)

6000/100

КТ 0,5

Рег. № 50058-12

МИР С-03.02Т-EQTLBMN-R-1T-H

КТ 0,2S/0,5

Рег. № 42459-09

1	2	3	4	5
90	ЗРУ-6 кВ Водозабор, 2 СШ 6 кВ яч.13, КЛ 6 кВ в сторону 2КТП 6 кВ Водоподъем-3	ТЛК10-5,6 100/5, КТ 0,5 Рег. № 9143-01	НТМИ-6 (10) 6000/100 КТ 0,5 Рег. № 50058-12	МИР С-03.02Т- EQTLBMN-R-1T-H КТ 0,2S/0,5 Рег. № 42459-09
91	ЗРУ-6 кВ Водозабор, 2 СШ 6 кВ яч.16, КЛ 6 кВ в сторону Н/А №3 Насосная 3 подъема	ТЛК10-5,6 100/5, КТ 0,5 Рег. № 9143-01	НТМИ-6 (10) 6000/100 КТ 0,5 Рег. № 50058-12	МИР С-03.05D- E-RG-1T-H КТ 0,5S/1,0 Рег. № 42459-12
92	РУ-0,4 кВ Центральная котельная, Ввод №1 0,4 кВ, КЛ-0,4 кВ	Т-0,66 1500/5, КТ 0,5 Рег. № 22656-02	-	МИР С-03.05D- E-RG-1T-H КТ 0,5S/1,0 Рег. № 42459-12
93	РУ-0,4 кВ Центральная котельная, Ввод №2 0,4 кВ, КЛ-0,4 кВ	ТШП-0,66 У3 1000/5, КТ 0,5S Рег. № 86359-22	-	МИР С-03.05D- E-RG-1T-H КТ 0,5S/1,0 Рег. № 42459-12

Примечания:

1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена УССВ, УСПД, ЦУСПД на аналогичные утвержденных типов.
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Допускается изменение наименований ИК, без изменения объекта измерений.

5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС '			КУЭ
Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
1	2	3	4
1-3, 5, 6, 8-17, 19, 21 25, 27, 29-67, 69, 71, 73, 75, 77, 79, 84, 85	Активная	1,1	2,2
	Реактивная	2,7	3,7

1	2	3	4
4, 93	Активная Реактивная	0,9 2,3	2,1 3,6
7, 86-90	Активная Реактивная	1,0 2,6	2,9 4,5
18, 20, 26, 28, 68, 70, 72, 74, 76, 78, 80, 92	Активная Реактивная	0,9 2,3	3.1 5.1
81, 82	Активная Реактивная	0,7 1,5	1,7 3,0
83	Активная Реактивная	0,4 1,1	1,0 1,7
91	Активная Реактивная	1,1 2,7	3.2 5.2
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с			±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от плюс 5 °С до плюс 35 °С

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	93
Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды для счетчиков, °С	от 98 до 102 от 100 до 120 0,9 50 от плюс 21 до плюс 25
Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности coso (sino) - частота, Гц температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С	от 90 до 110 от 1(2) до 120 ^{от 0,5} инд. ^{до 1} емк от 49,6 до 50,4 от - 60 до + 40 от + 5 до + 35 от + 10 до + 30

1	2
температура окружающей среды для УСПД, ЦУСПД °С	от + 15 до + 25
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов
Счетчики:
- среднее время наработки на отказ, ч, не менее
Альфа А1800 (рег. № 31857-11)	120000
МИР С-03 (рег. № 42459-09)	140000
МИР С-03 (рег. № 42459-12, 58324-14)	290000
УССВ-2 (рег. № 54074-13):
- среднее время наработки на отказ, ч, не менее	74500
УСПД RTU-327L (рег № 41907-09):
- среднее время наработки на отказ, ч, не менее	250000
ЦУСПД RTU-327 (рег № 41907-09):
- среднее время наработки на отказ, ч, не менее	35000
Сервер ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики:
Альфа А1800 (рег. № 31857-11)
- графиков нагрузки для одного канала с интервалом 30
минут, сут, не менее	1200
МИР С-03 (рег. № 42459-09):
- глубина хранения массива срезов мощности при любом
интервале интегрирования составляет, сут;	256
МИР С-03 (рег. № 42459-12, 58324-14):
- глубина хранения массива срезов мощности при любом
интервале интегрирования составляет, сут;	128
УСПД RTU-327L, ЦУСПД RTU-327, (рег № 41907-09):
- суточные данные о тридцатиминутных приращениях
электропотребления (выработки) по каждому каналу, сут, не
менее	45
Сервер ИВК:
- хранение результатов измерений и информации о
состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счетчика, УСПД, ЦУСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика, УСПД, ЦУСПД;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;

- защита информации на программном уровне:

- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервере ИВК.

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RT_3 Рейтинг измерительных возможностей организации в части ГПЭ

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")

P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RT_3 Рейтинг измерительных возможностей организации в части ГПЭ

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")

P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
