Сведения о средстве измерений: 93550-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ

Номер по Госреестру СИ: 93550-24
93550-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ"
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «ЛУКОЙЛ - ПЕРМЬ» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Общие сведения

Дата публикации - 21.10.2024
Срок свидетельства -
Номер записи - 195363
ID в реестре СИ - 1420672
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

OR_3 Приказы Росстандарта — сводная аналитика

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1441 дн.

Приказы РСТ, где упоминается данный тип СИ

№2506 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
80717-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Междуречье", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80627-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Тепловая генерация г. Волжского" (Волжская ТЭЦ и Волжская ТЭЦ-2), Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80573-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80565-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Васильевский рудник", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81002-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС", АИИС КУЭ ООО "ЛУКОЙЛ-ЭНЕРГОСЕРВИС" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81001-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "Волгограднефтегаз", АИИС КУЭ ТПП "Волгоград-нефтегаз" Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80986-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РПК - Высоцк "ЛУКОЙЛ - II", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
80985-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Волжский абразивный завод", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81547-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Концессии водоснабжения", 1, 8, 0, 8, 7, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81805-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии МУП "ПОВВ", Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81806-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "УралОйл", 1, 8, 1, 2, 0, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
81949-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", 1, 8, 3, 4, 3, 6 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
82625-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Камышинская ТЭЦ", 1, 8, 3, 9, 3, 2 Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
82723-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
84897-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Группа "Илим" в г. Коряжме, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85722-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЭнергоРОК-1" 2 очередь, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85909-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Тихвинские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85910-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Бокситогорские городские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85911-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснополянская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85934-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Майкопская ГЭС ООО "ЛУКОЙЛ-Экоэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85940-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Пикалевская городская электросеть, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
85941-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП Лодейнопольские электрические сети, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86254-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86255-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Пермнефтеоргсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86347-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "РИТЭК - Самара - Нафта", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86649-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Алупка, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
86831-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Континентал Калуга", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
87854-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Концерн Росэнергоатом" "Плавучая атомная теплоэлектростанция", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
87861-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Краснодарской ТЭЦ ООО "ЛУКОЙЛ - Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
88198-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Тебойл-СМ в г. Торжке, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
88639-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС "Муген - 1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
88880-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Миндальная, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
89026-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Уралкалий", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
89658-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-4 "Салым" ЛПДС "Салым", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
89751-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "ЛУКОЙЛ-Западная Сибирь" (ТПП "Белоярскнефтегаз"), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
90388-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Саратоворгсинтез", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
90551-23	Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	3 года
91239-24 06.02.2029	Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы "ЛУКОЙЛ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
91601-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Астраханская ПГУ-110, Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
91992-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Западная Сибирь" по НПС-2 Ачинской ЛПДС, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92434-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92721-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ-Волгоградэнерго" (Волжская ТЭЦ и Волжская ТЭЦ-2), Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92909-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93009-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
92909-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93009-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93103-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО Шахта "Алардинская", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93267-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - Западная Сибирь", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93550-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93555-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Лукойл-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93761-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП "ТатРИТЭКнефть", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
93982-24	Система измерительная автоматизированного управления блочного пункта подготовки газа (САУ БППГ-100) ООО "ЛУКОЙЛ-Кубаньэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	2 года
94219-24 26.12.2029	Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "ЭнергоРОК-1", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
94328-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
94876-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЕвразЭнергоТранс" промплощадки "ЕВРАЗ НТМК", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
94965-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЕвразЭнергоТранс" промплощадки КГОК, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
95042-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 110 кВ Лучистое, Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	4 года
95167-25	Система телемеханики филиала ПАО "РусГидро" - "Нижегородская ГЭС", Обозначение отсутствует Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ") (РОССИЯ г. Москва)	ОТ МП	3 года

OW_14 Поверка в динамике по нескольким владельцам СИ

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560)		нет	6	1	6	0	0	6	6	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Идентификационные признаки	Значение
Идентификационное наименование модуля ПО	ac metrology.dll
Номер версии (идентификационный номер) модуля ПО	12.1
Цифровой идентификатор модуля ПО	3е736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «ЛУКОЙЛ - ПЕРМЬ». МВИ 26.51/314/24, аттестованном ФБУ «Самарский ЦСМ», г. Самара. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

ПЕРМЬ»

Общество с ограниченной ответственностью «ЛУКОЙЛ -(ООО «ЛУКОЙЛ - ПЕРМЬ»)

ИНН 5902201970

Юридический адрес: 614068, Пермский край, г. Пермь, ул. Ленина, д. 62 Телефон: 8 (342) 235-66-48

E-mail: lp@lp.lukoil.com

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ» (ООО «ЭНЕРГОМЕТРОЛОГИЯ»)
ИНН 7714348389
Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9 Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru

Испытательный центр

«Энерготестконтроль»
Общество с ограниченной ответственностью (ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1 Телефон: 8 (495) 647-88-18
E-mail: golovkonata63@gmail.com

Правообладатель

ПЕРМЬ»
Общество с ограниченной ответственностью «ЛУКОЙЛ -(ООО «ЛУКОЙЛ - ПЕРМЬ»)
ИНН 5902201970
Юридический адрес: 614068, Пермский край, г. Пермь, ул. Ленина, д. 62 Телефон: 8 (342) 235-66-48
E-mail: lp@lp.lukoil.com

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1 -й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя контроллер сетевой индустриальный СИКОН С70 и устройство сбора и передачи данных RTU-327 (далее-УСПД), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «БСК» (далее - сервер ИВК ООО «БСК»), сервер ООО «ЛУКОЙЛ -ПЕРМЬ» (далее - сервер ИВК ООО «ЛУКОЙЛ - ПЕРМЬ»), сервер точного времени СТВ-01 и устройство синхронизации системного времени УССВ-2 (далее - УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков для ИК № 1-3 при помощи технических средств приема-передачи данных поступает на входы УСПД (СИКОН С70), где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на сервер ИВК ООО «БСК». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Цифровой сигнал с выходов счетчиков для ИК № 4-210 при помощи технических средств приема-передачи данных поступает на входы УСПД (RTU-327), где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на сервер ИВК ООО «ЛУКОЙЛ - ПЕРМЬ». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК ООО «БСК» и сервер ИВК ООО «ЛУКОЙЛ - ПЕРМЬ» раз в сутки формирует и отправляет по электронной почте отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по коммутируемым телефонным линиям, сотовой связи, по каналу связи сети Internet в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Сервер ИВК ООО «БСК» и сервер ИВК ООО «ЛУКОЙЛ - ПЕРМЬ» обеспечивают в автоматизированном режиме прием/передачу измерительной информации от АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, в виде макетов XML, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ посредством электронной почты сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит сервер точного времени СТВ-01, синхронизирующие координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

устройство синхронизации системного времени собственную шкалу времени с национальной

УССВ-2, шкалой

Сервер ИВК ООО «БСК», при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени СТВ-01 и при расхождении ± 0,5 с и более, сервера ИВК ООО «БСК» производит синхронизацию собственной шкалы времени со шкалой времени СТВ-01.

Сервер ИВК ООО «ЛУКОЙЛ - ПЕРМЬ», при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±0,5 с и более, сервера ИВК ООО «ЛУКОЙЛ - ПЕРМЬ» производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.

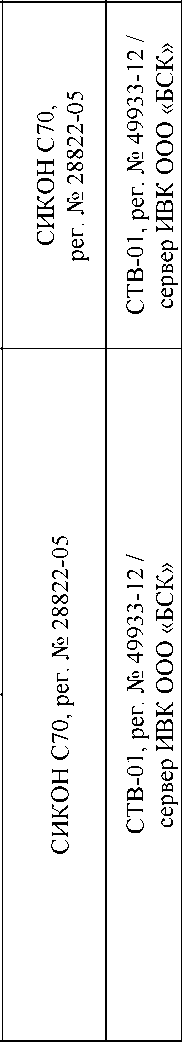

Сравнение шкалы времени УСПД (СИКОН С70) для ИК № 1-3 со шкалой времени сервера ИВК ООО «БСК» осуществляется во время сеанса связи, но не реже 1 раза в сутки и при расхождении ±1 с и более, УСПД производит синхронизацию собственной шкалы времени со шкалой времени сервера ИВК ООО «БСК».

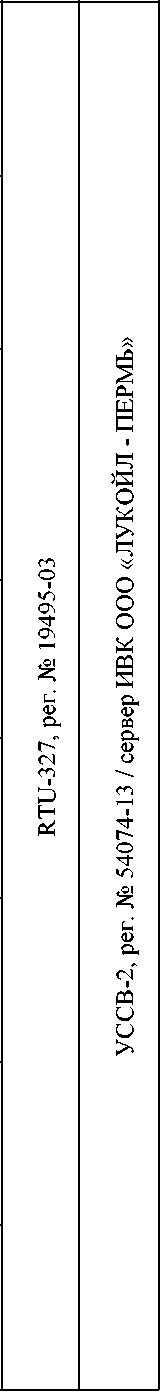

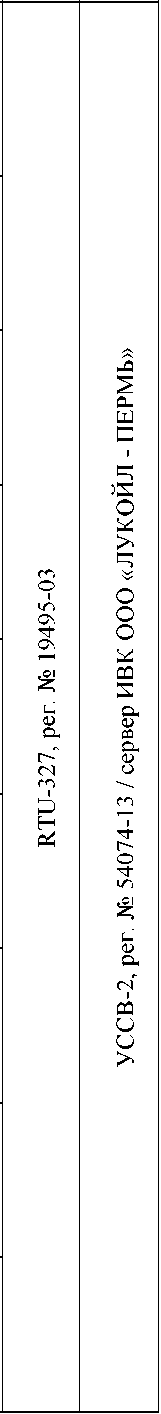

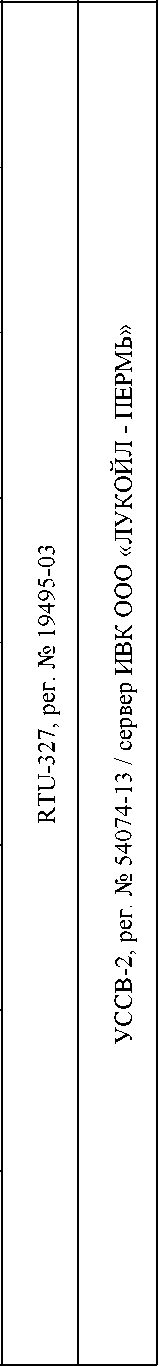

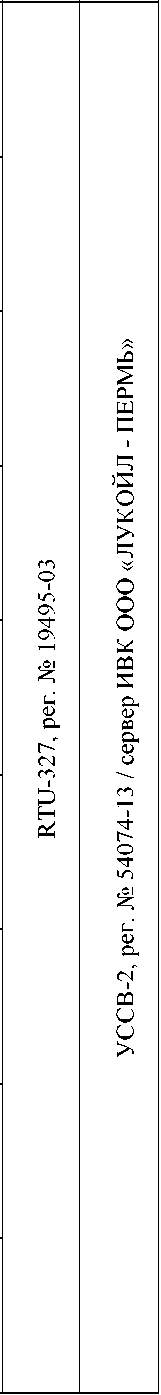

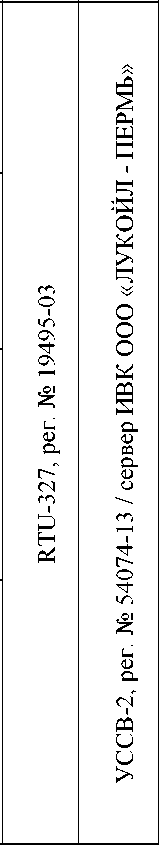

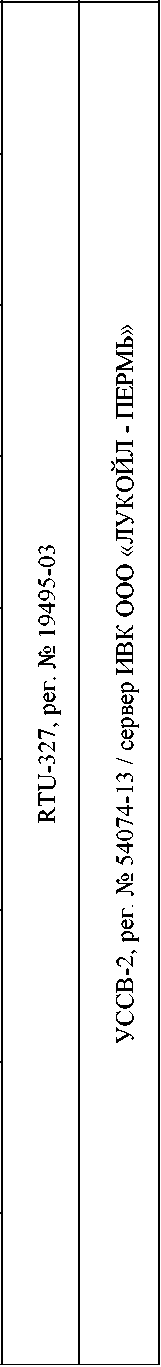

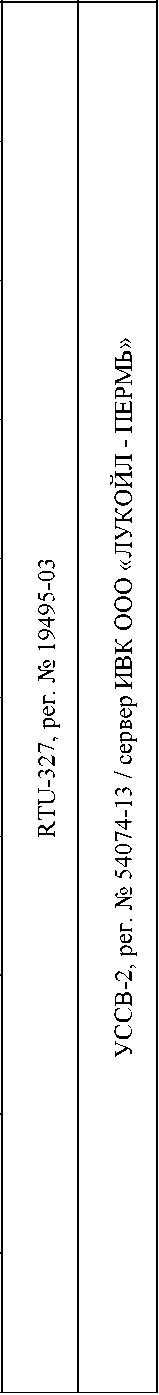

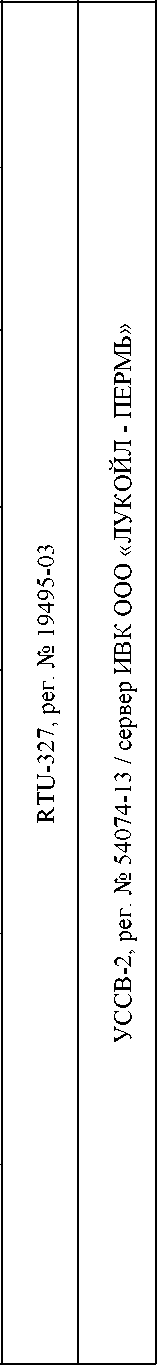

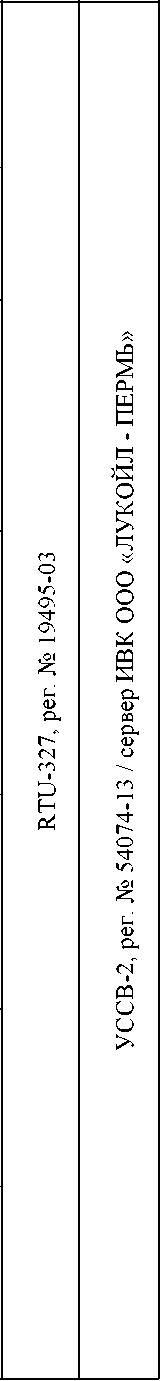

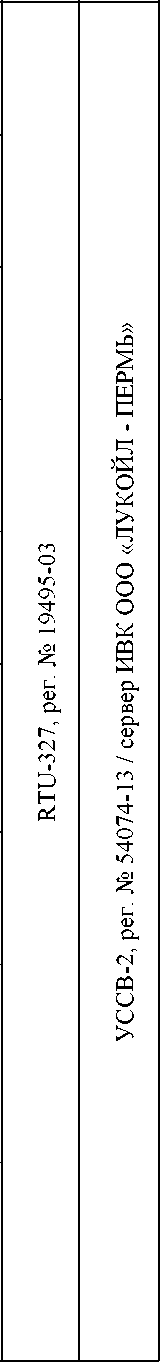

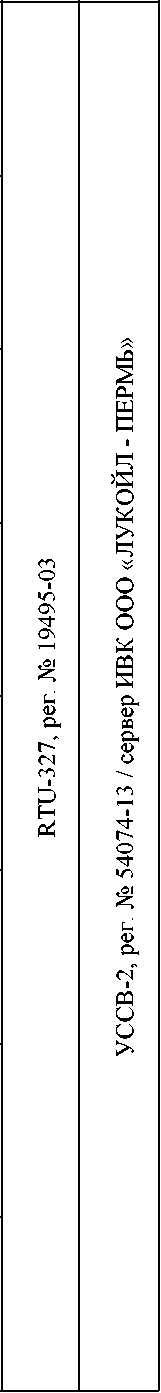

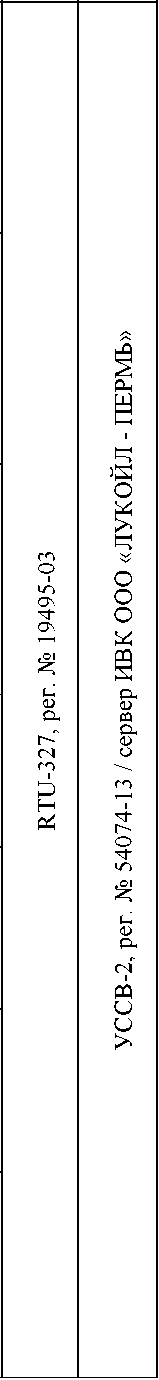

Сравнение шкалы времени УСПД (RTU-327) для ИК № 4-210 со шкалой времени сервера ИВК ООО «ЛУКОЙЛ - ПЕРМЬ» осуществляется во время сеанса связи, но не реже 1 раза в сутки и при расхождении ±1 с и более, УСПД производит синхронизацию собственной шкалы времени со шкалой времени сервера ИВК ООО «ЛУКОЙЛ - ПЕРМЬ».

Для ИК № 1-3 сравнение шкалы времени счетчиков со шкалой времени УСПД (СИКОН С70) осуществляется во время сеанса связи со счетчиком (1 раз в 30 минут). При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Для ИК № 4-210 сравнение шкалы времени счетчиков со шкалой времени УСПД (RTU-327) осуществляется во время сеанса связи со счетчиком (1 раз в 30 минут). При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер 01/24 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 01/24 указан в формуляре АИИС КУЭ, что позволяет идентифицировать заводской номер АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	ТФЗМ 110	3
	IMB123	6
	TAT	18
	TG 145N	15
	TG 145N1	12
	TG145	6
	TG145 N	6
	TPU 7	6
	АСН-36	12
	Т-0,66 У3	3
	ТВ-110	6
	ТВК-10	2
	ТВЛМ-10	10
	ТЛК	2
	ТЛК-10	16
	ТЛК10-6	6
	ТЛК-СТ-10	2

Продолжение таблицы 5

Трансформатор тока

Трансформатор напряжения

2	3
ТЛМ-10	26
ТЛО-10	12
ТЛО-10 М1	6
ТЛО-35	6
ТЛП-10	8
ТОГ-110	6
ТОЛ 10-1	7
ТОЛ 35	12
ТОЛ-10	28
ТОЛ-10-1	12
ТОЛ-10-I	2
ТОЛ-35	12
ТОЛ-НТЗ-10	12
ТОЛ-СЭЩ-10	4
ТОЛ-СЭЩ-35	12
ТОП 0,66	48
ТОП М-0,66	6
ТОП-0,66	6
ТОП-0,66 УЗ	6
ТПЛ-10	24
ТПЛ-10-М	42
ТПЛМ-10	2
ТПОЛ-10	4
ТПФМ-10	2
ТРГ-110 II*	6
ТТИ-А	3
ТФ3М35А-ХЛ1	6
ТФЗМ 35А-У1	2
ТФЗМ 35Б-I ХЛ1	4
ТФЗМ-110Б-1У1	12
ТФМ-110	15
ТФН-35М	10
ТШП 0,66	6
ТШП-0,66	6
CPB 123	18
TJP 7	18
TVI145	6
VRQ3n/S2	6
VTA 145	18
ЗНИОЛ	3
ЗНОГ-110	6
ЗНОЛ	9
ЗНОЛ.06	27
ЗНОЛП	54
ЗНОЛП.4-6 У2	6

1	2	3
Трансформатор напряжения	ЗНОЛП-НТЗ-10 УХЛ2	6
	ЗНОЛП-ЭК-10-М1-У2	6
	ЗНОЛ-СЭЩ-10	6
	ЗНОЛ-СЭЩ-10-21М	3
	ЗНОМ-35-65	37
	НАЛИ-НТЗ-35	2
	НАЛИ-СЭЩ-35	2
	НАМИ-10	5
	НАМИ-10 У2 (УХЛ2)	1
	НАМИ-10-95УХЛ2	2
	НАМИ-110 УХЛ1	18
	НАМИ-35 УХЛ1	4
	НАМИТ-10	12
	НАМИТ-10-2	2
	НКФ-110-57	9
	НКФ-110-57 У1	27
	VCU-123	3
	НКФ110-83У1	3
	НОМ-35	4
	НОМ-35-66	6
	НТМИ-10	2
	НТМИ-6	4
	НТМИ-6-66	7
Счетчик электрической энергии	A1802RALQ-P4GB-DW-4	8
	A1805RAL-P4GB-DW-4	3
	A1805RAL-P4G-DW-4	7
	A1805RL-P4GB-DW-4	2
	EA02RALX-P3B-4	2
	Меркурий 234 ART2-00 P	1
	Меркурий 234 ARTM-00 PB.G	1
	Меркурий 234 ARTMX2-01 DPBR.G	1
	ПСЧ-4ТМ.05МД.01	10
	ПСЧ-4ТМ.05МД.05	1
	ПСЧ-4ТМ.05МК.00	3
	ПСЧ-4ТМ.05МК.20	3
	СЭТ-4ТМ.03	2
	СЭТ-4ТМ.03М	5
	СЭТ-4ТМ.03М.01	133
	СЭТ-4ТМ.03М.09	25
	СЭТ-4ТМ.03М.16	1
	ЦЭ6850М 2Н1РШ31	2
Устройство сбора и передачи данных (УСПД)	RTU-327	1
Устройство сбора и передачи данных (УСПД)	СИКОН С70	1

1	2	3
Сервер точного времени	СТВ-01	1
Устройство синхронизации системного времени	УССВ-2	1
Серверы ИВК	сервер ИВК ООО «БСК»	1
Серверы ИВК	сервер ИВК ООО «ЛУКОЙЛ - ПЕРМЬ»	1
Автоматизированное рабочее место	-	1
Документация
Формуляр	ФО 26.51/314/24	1

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

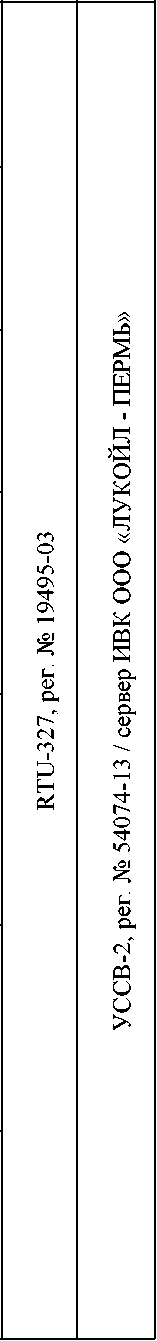

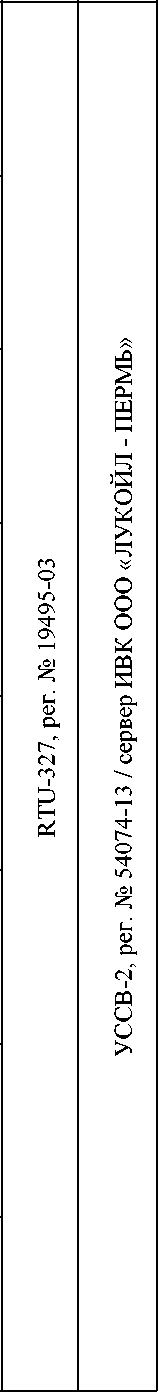

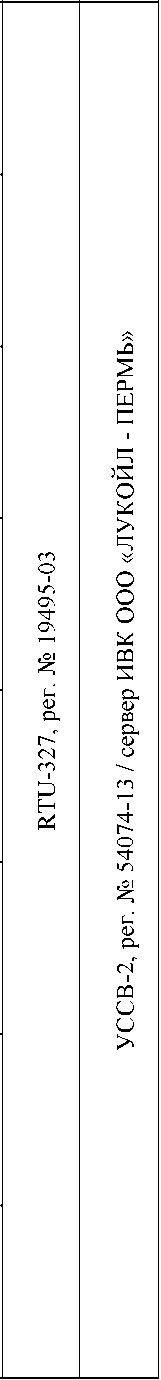

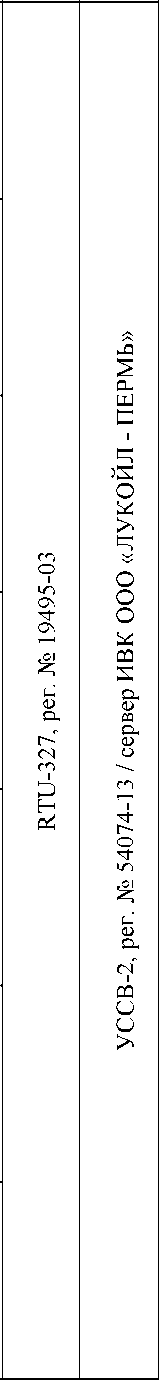

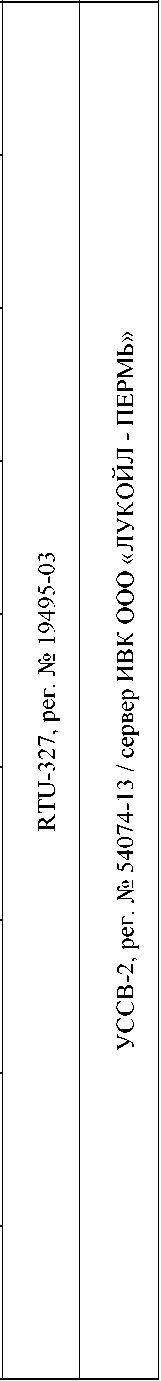

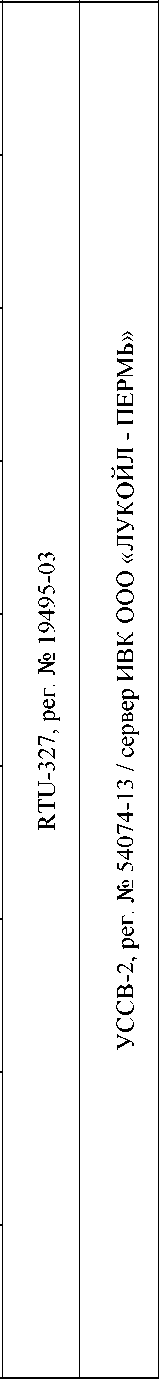

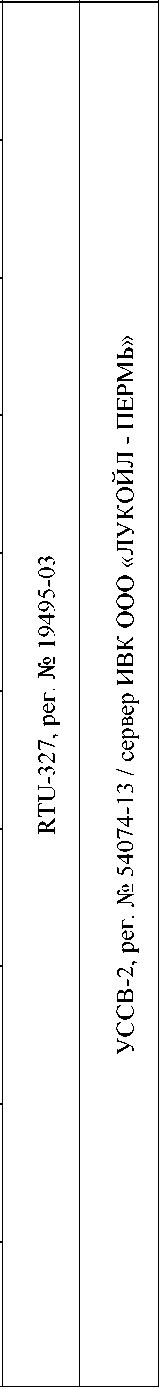

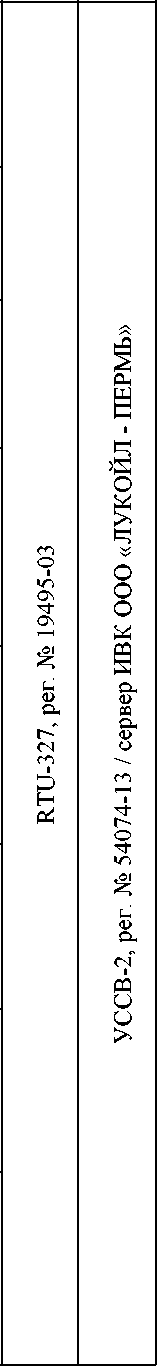

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Наименование измерительного канала

Трансформатор тока

Состав измерительного канала

Трансформатор напряжения

Счетчик электрической энергии 5

ИВКЭ

ИВК

ПС 500 кВ

Буйская, яч.1,

ВЛ-110 кВ

Буйская-Гожан ц.1

TG 145N 500/1, КТ 0,2S Рег. № 3048909

НКФ-110-57 110000:^3/100:

КТ 0,5

Рег. № 1420505 VCU-123 110000:^3/100: V3

КТ 0,2

Рег. № 5361013

ПС 500 кВ Буйская, ОРУ-110 кВ, ВЛ-110 кВ Буйская -

Гожан II цепь с отпайкой на ПС

Москудья

TG 145N 1000/1, КТ 0,2S Рег. № 3048909

НКФ-110-57

110000:^3/100: V3

КТ 0,5

Рег. № 1420505 VCU-123 110000:^3/100: ^3

КТ 0,2

Рег. № 5361013

ПС 500 кВ

Буйская, ОРУ

110 кВ, ОСШ

110 кВ, ОВ-110 кВ

TG 145N 2000/5, КТ 0,2S Рег. № 3048909

НКФ-110-57

110000:^3/100: ^3

КТ 0,5

Рег. № 1420505 VCU-123 110000:^3/100: V3

КТ 0,2

Рег. № 5361013

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 2752404

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 2752404

СЭТ-

4ТМ.03М.16

КТ 0,2S/0,5

Рег. № 3669717

ПС 110 кВ Ножовка, ОРУ-110 кВ, 1 с.ш.

110 кВ, ввод №1

ТФЗМ-110Б-1У1

100/5, КТ 0,5 Рег. № 2793-71

НКФ-110-57 У1

110000:^3/100:^3

КТ 0,5

Рег. № 14205-94

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ Ножовка, ОРУ-110 кВ, 2 с.ш.

110 кВ, ввод №2

ТФЗМ-110Б-1У1

100/5, КТ 0,5 Рег. № 2793-71

НКФ-110-57 У1

110000:^3/100:^3

КТ 0,5

Рег. № 14205-94

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ

Гожан, ОРУ-110

кВ, 1 с.ш. 110 кВ, ВЛ-110 кВ

Буйская - Гожан I цепь с отпайкой на ПС

Москудья

TG145 300/5, КТ 0,5S Рег. № 30489-05

CPB 123 110000:^3/100:^3

КТ 0,5

Рег. № 15853-06

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0 Рег. № 36697-12

ПС 110 кВ

Гожан, ОРУ-110

кВ, 2 с.ш. 110 кВ, ВЛ-110 кВ

Буйская - Гожан II цепь с отпайкой на ПС

Москудья

TG145 300/5, КТ 0,5S Рег. № 30489-05

CPB 123 110000:^3/100:^3

КТ 0,5

Рег. № 15853-06

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0 Рег. № 36697-12

ПС 110 кВ Гожан, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ 35 кВ Гожан-

Быркино

TPU 7 150/5, КТ 0,5 Рег. № 25578-03

TJP 7

35000:^3/100:^3

КТ 0,5

Рег. № 25432-03

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-12

ПС 110 кВ Гожан, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ 35 кВ Гожан-Ошья

TPU 7 150/5, КТ 0,5 Рег. № 25578-03

TJP 7

35000:^3/100:^3

КТ 0,5

Рег. № 25432-03

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-12

ПС 110 кВ Гондырь, ОРУ-35 кВ, ВЛ 35 кВ

Гондырь-Разведка

ТОЛ 35 50/5, КТ 0,5S Рег. № 21256-03

ЗНОМ-35-65

35000:^3/100:^3

КТ 0,5

Рег. № 912-70

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

Куеда, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ 35кВ Куеда-

ЦДНС

ТОЛ-35 100/5, КТ 0,5S Рег. № 21256-07

НАМИ-35 УХЛ1 35000/100 КТ 0,5

Рег. № 19813-05

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

Куеда, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ 35 кВ Куеда-

Краснояр с отпайкой на ПС

ЦДНС

ТОЛ-35 100/5, КТ 0,5S Рег. № 21256-07

НАМИ-35 УХЛ1 35000/100 КТ 0,5

Рег. № 19813-05

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

Кыласово, ОРУ-110 кВ, 1 с.ш.

110 кВ, ввод 110 кВ

TAT 150/5, КТ 0,5S Рег. № 29838-11

VTA 145

110000:^3/100:^3

КТ 0,5

Рег. № 57420-14

A1805RL-

P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

ПС 110 кВ

Кыласово, РУ-6 кВ, 2 с.ш. 6 кВ, ВЛ-6 кВ ф. №6

ТОЛ-10 150/5, КТ 0,5 Рег. № 7069-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5 Рег. № 3344-08

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

Кыласово, ОРУ-

110 кВ, 2 с.ш.

110 кВ, ввод 110 кВ

TAT 150/5, КТ 0,5S Рег. № 29838-11

VTA 145

110000:^3/100:^3

КТ 0,5

Рег. № 57420-14

A1805RL-

P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

1	2	3	4	5
16	ПС 110 кВ Кыласово, РУ-6 кВ, 1 с.ш. 6 кВ, ВЛ-6 кВ ф. №4	ТОЛ-10 200/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
17	ПС 110 кВ Уньва, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод №1	TG145 N 300/5, КТ 0,2S Рег. № 30489-05	CPB 123 110000:^3/100:^3 КТ 0,5 Рег. № 15853-06	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
18	ПС 110 кВ Уньва, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод №2	TG145 N 300/5, КТ 0,2S Рег. № 30489-05	CPB 123 110000:^3/100:^3 КТ 0,5 Рег. № 15853-06	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
19	ПС 110 кВ Уньва, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ-35 кВ Уньва-Усть-Игум I цепь с отпайкой на ПС Романово	ТОЛ-СЭЩ-35 400/5, КТ 0,5S Рег. № 40086-08	НАЛИ-СЭЩ-35 35000/100 КТ 0,5 Рег. № 46802-11	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
20	ПС 110 кВ Уньва, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ-35 кВ Уньва- Усть-Игум II цепь с отпайкой на ПС Романово	ТОЛ-СЭЩ-35 400/5, КТ 0,5S Рег. № 40086-08	НАЛИ-СЭЩ-35 35000/100 КТ 0,5 Рег. № 46802-11	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
21	ПС 110 кВ Каменноложская, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод №1	ТФЗМ-110Б-1У1 200/5, КТ 0,5 Рег. № 2793-71	НКФ-110-57 У1 110000:^3/100:^3 КТ 0,5 Рег. № 14205-94	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
22	ПС 110 кВ Каменноложская, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод №2	ТФЗМ-110Б-1У1 200/5, КТ 0,5 Рег. № 2793-71	НКФ-110-57 У1 110000:^3/100:^3 КТ 0,5 Рег. № 14205-94	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
23	ПС 110 кВ Каменноложская, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ-35 кВ фид.№351 Каменноложская-БПО	ТФЗМ 35А-У1 200/5, КТ 0,5 Рег. № 26417-04	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-07	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
24	ПС 110 кВ Каменноложская, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ-35 кВ фид.№353 Каменноложская- Кривое ц.1	ТФ3М35А-ХЛ1 100/5, КТ 0,5 Рег. № 8555-81	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
25	ПС 110 кВ Каменноложская, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ-35 кВ фид.№355 Каменноложская- Кривое ц.2	ТФ3М35А-ХЛ1 100/5, КТ 0,5 Рег. № 8555-81; 26418-08	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
26	ПС 110 кВ Нартовка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.31	ТПОЛ-10 600/5, КТ 0,5S Рег. № 1261-08	НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
27	ПС 110 кВ Нартовка, ЗРУ-6 кВ, 4 с.ш. 6 кВ, яч.23	ТПОЛ-10 600/5, КТ 0,5S Рег. № 1261-08	НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
28	ПС 110 кВ Нартовка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.19	ТПЛ-10-М 400/5, КТ 0,5S Рег. № 22192-07	НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
29	ПС 110 кВ Нартовка, ЗРУ-6 кВ, 4 с.ш. 6 кВ, яч.30	ТПЛ-10-М 400/5, КТ 0,5S Рег. № 22192-07	НТМИ-6 6000/100 КТ 0,5 Рег. № 831-53	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ

В.Усолка, РУ-6 кВ, 1 с.ш. 6 кВ, яч.7, ВЛ-6 кВ

ТЛП-10 250/5, КТ 0,5S Рег. № 30709-11

НТМИ-6

6000/100

КТ 0,5 Рег. № 831-53

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

В.Усолка, РУ-6 кВ, 1 с.ш. 6 кВ, яч.10, ВЛ-6 кВ

ТЛП-10 250/5, КТ 0,5S Рег. № 30709-11

НТМИ-6

6000/100 КТ 0,5 Рег. № 831-53

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

В.Усолка, РУ-6 кВ, 2 с.ш. 6 кВ, яч.27, ВЛ-6 кВ

ТЛП-10 300/5, КТ 0,5 Рег. № 30709-11

НТМИ-6

6000/100 КТ 0,5 Рег. № 831-53

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

В.Усолка, РУ-6 кВ, 2 с.ш. 6 кВ, яч.30, ВЛ-6 кВ

ТЛП-10 250/5, КТ 0,5S Рег. № 30709-11

НТМИ-6

6000/100 КТ 0,5 Рег. № 831-53

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Тауш,

РУ-10 кВ, 2 с.ш.

10 кВ, яч.14

ТОЛ-10 300/5, КТ 0,5S Рег. № 7069-07

НТМИ-10

10000/100

КТ 0,5

Рег. № 50058-12

ПСЧ-

4ТМ.05МД.01

КТ 0,5S/1,0

Рег. № 51593-12

ПС 110 кВ Тауш,

РУ-10 кВ, 1 с.ш.

10 кВ, яч.13

ТОЛ-10 300/5, КТ 0,5S Рег. № 7069-07

НТМИ-10

10000/100 КТ 0,5

Рег. № 50058-12

ПСЧ-

4ТМ.05МД.01

КТ 0,5S/1,0

Рег. № 51593-12

ВЛБ-10 кВ

№031, ввод 10 кВ

ТОЛ-10-1 15/5, КТ 0,5 Рег. № 15128-07

ЗНОЛП

10000:^3/100:^3

КТ 0,5

Рег. № 23544-02

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ

Зязелга, ЗРУ-10 кВ КС

Ординская, 1 с.ш. 10 кВ, яч.17, КЛ-10 кВ Ф-17

ТЛО-10

75/5, КТ 0,5 Рег. № 25433-03

VRQ3n/S2

10000:^3/100:^3

КТ 0,5

Рег. № 50606-12

A1802RALQ-

P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06

ПС 110 кВ

Зязелга, ЗРУ-10 кВ КС

Ординская, 2 с.ш. 10 кВ, яч.25, КЛ-10 кВ Ф-25

ТЛО-10 150/5, КТ 0,5 Рег. № 25433-03

VRQ3n/S2

10000:^3/100:^3

КТ 0,5

Рег. № 50606-12

A1802RALQ-

P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06

1	2	3	4	5
39	ПС 110 кВ Маринкино, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод 2 110 кВ	ТВ-110 200/5, КТ 0,5S Рег. № 29255-13	ЗНОГ-110 110000:^3/100:^3 КТ 0,5 Рег. № 23894-12	A1802RALQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11
40	ПС 110 кВ Маринкино, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод 1 110 кВ	ТВ-110 200/5, КТ 0,5S Рег. № 29255-13	ЗНОГ-110 110000:^3/100:^3 КТ 0,5 Рег. № 23894-12	A1802RALQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11
41	ПС 110 кВ Солдаты, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод №2	TG 145N 150/5, КТ 0,5S Рег. № 30489-09	TVI145 110000:^3/100:^3 КТ 0,5 Рег. № 71404-18	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
42	ПС 110 кВ Солдаты, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод №1	TG 145N 150/5, КТ 0,5S Рег. № 30489-09	TVI145 110000:^3/100:^3 КТ 0,5 Рег. № 71404-18	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
43	ПС 35 кВ Юрман, РУ-10 кВ, 1 с.ш. 10 кВ, яч.3, КЛ-10 кВ №1	ТОЛ-10 1500/5, КТ 0,5S Рег. № 7069-07	ЗНОЛ-СЭЩ-10 10000:^3/100:^3 КТ 0,5 Рег. № 54371-13	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12
44	ПС 35 кВ Юрман, РУ-10 кВ, 2 с.ш. 10 кВ, яч.4, КЛ-10 кВ №2	ТОЛ-10 1500/5, КТ 0,5S Рег. № 7069-07	ЗНОЛ-СЭЩ-10 10000:^3/100:^3 КТ 0,5 Рег. № 54371-13	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12
45	ПС 110 кВ Деменёво, КРУН-6 кВ, 1 с.ш. 6 кВ, яч.№3, КЛ-6кВ фид.№8	ТПЛ-10-М 600/5, КТ 0,5 Рег. № 22192-07	НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
46	ПС 110 кВ Деменёво, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№20, КЛ-6 кВ фид.№19	ТВЛМ-10 200/5, КТ 0,5 Рег. № 1856-63	НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
47	ПС 110 кВ Деменёво, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№4, КЛ-6кВ фид.№11	ТПЛ-10-М 600/5, КТ 0,5 Рег. № 22192-07	НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
48	ПС 110 кВ Деменёво, КРУН-6 кВ, 1 с.ш. 6 кВ, яч.№19, КЛ-6кВ фид.№20	ТВЛМ-10 200/5, КТ 0,5 Рег. № 1856-63	НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
49	ПС 110 кВ Галкинская, РУ- 10 кВ, 1 с.ш. 10 кВ, яч.4, ВЛ-10 кВ фид.№5 Галкинская-Таёжная	ТЛМ-10 200/5, КТ 0,5 Рег. № 2473-69	НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
50	ПС 110 кВ Суда, РУ-10 кВ, 2 с.ш. 10 кВ, КЛ-10 кВ ф.№4	ТЛМ-10 50/5, КТ 0,5 Рег. № 2473-00	НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
51	ПС 110 кВ Суда, РУ-10 кВ, 2 с.ш. 10 кВ, КЛ-10 кВ ф.№8	ТОЛ-10 50/5, КТ 0,5S Рег. № 7069-07	НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
52	ПС 110 кВ Губаны, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод №1	ТФН-35М 100/5, КТ 0,5 Рег. № 3690-73	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
53	ПС 110 кВ Губаны, ОРУ-35 кВ, 2 с.ш. 35 кВ, ввод №2	ТФН-35М 200/5, КТ 0,5 Рег. № 3690-73	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
54	ПС 110 кВ Губаны, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ-35кВ Губаны-Орда	ТФН-35М 100/5, КТ 0,5 Рег. № 3690-73	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
55	ПС 110 кВ Губаны, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛК10-6 200/5, КТ 0,5 Рег. № 9143-01	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
56	ПС 110 кВ Губаны, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТЛК10-6 200/5, КТ 0,5 Рег. № 9143-01	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
57	ПС 110 кВ Губаны, ввод 0,4 кВ ТСН №1	ТОП 0,66 150/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
58	ПС 110 кВ Губаны, ввод 0,4 кВ ТСН №2	ТОП 0,66 150/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
59	ПС 110 кВ Дороховка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч.11, ввод 6кВ Т-1	ТВЛМ-10 600/5, КТ 0,5 Рег. № 1856-63	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
60	ПС 110 кВ Дороховка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.18, ввод 6кВ Т-2	ТЛМ-10 600/5, КТ 0,5 Рег. № 2473-00	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
61	ПС 110 кВ Дороховка, РУ-0,4 кВ, ввод 0,4 кВ	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
62	ПС 110 кВ Краснояр, ОРУ- 35 кВ, 1 с.ш. 35 кВ, ВЛ 35 кВ Краснояр- Федоровская	ТОЛ-35 30/5, КТ 0,5S Рег. № 21256-07	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
63	ПС 110 кВ Краснояр, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ35 кВ Краснояр- Быркино с отпайкой на ПС Бобриковская	ТОЛ-35 100/5, КТ 0,5S Рег. № 21256-07	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
64	ПС 110 кВ Краснояр, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ 35 кВ Куеда-Краснояр с отпайкой на ПС ЦДНС	ТОЛ-35 200/5, КТ 0,5S Рег. № 21256-07	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
65	ПС 110 кВ Кулешовка, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод 110 кВ	ТФМ-110 100/5, КТ 0,5 Рег. № 16023-97	НКФ-110-57 У1 110000:^3/100:^3 КТ 0,5 Рег. № 14205-94	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
66	ПС 110 кВ Кулешовка, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод 110 кВ	ТФМ-110 100/5, КТ 0,5 Рег. № 16023-97	НКФ-110-57 У1 110000:^3/100:^3 КТ 0,5 Рег. № 14205-94	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
67	ПС 110 кВ Баклановка, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод 110 кВ	ТФМ-110 200/5, КТ 0,5 Рег. № 16023-97	НКФ-110-57 У1 110000:^3/100:^3 КТ 0,5 Рег. № 14205-94	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
68	ПС 110 кВ Баклановка, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод 110 кВ	ТФМ-110 200/5, КТ 0,5 Рег. № 16023-97	НКФ110-83У1 110000:^3/100:^3 КТ 0,5 Рег. № 1188-84	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
69	ПС 110 кВ Паль, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод №1	ТОЛ 35 200/5, КТ 0,5S Рег. № 21256-03	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ Паль,

ОРУ-35 кВ, 2 с.ш. 35 кВ, ввод №2

ТОЛ 35 200/5, КТ 0,5S Рег. № 21256-03

ЗНОМ-35-65

35000:^3/100:^3

КТ 0,5

Рег. № 912-70

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 1 с.ш. 6 кВ, яч.25, КЛ-6 кВ фид.№11

ТПЛ-10 150/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5 Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 1 с.ш. 6 кВ, яч.27, КЛ-6 кВ фид.№15

ТПЛ-10 150/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 1 с.ш. 6 кВ, яч.28, КЛ-6 кВ фид.№17

ТПЛ-10 150/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 1 с.ш. 6 кВ, яч.29, КЛ-6 кВ фид.№19

ТПЛ-10 150/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 2 с.ш. 6 кВ, яч.10, КЛ-6 кВ фид.№2

ТПЛ-10 150/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 1 с.ш. 6 кВ, яч.23, КЛ-6 кВ фид.№7

ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 1 с.ш. 6 кВ, яч.30, КЛ-6 кВ фид.№21

ТПЛ-10 300/5, КТ 0,5 Рег. № 1276-59

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Оса,

РУ-6 кВ, 2 с.ш. 6 кВ, яч.18, КЛ-6 кВ фид.№14

ТПЛ-10-М 150/5, КТ 0,5 Рег. № 22192-03

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

1	2	3	4	5
79	ПС 110 кВ Оса, РУ-6 кВ, 2 с.ш. 6 кВ, яч.19, КЛ-6 кВ фид.№16	ТПЛ-10 300/5, КТ 0,5 Рег. № 1276-59	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
80	ПС 110 кВ Оса, РУ-6 кВ, 2 с.ш. 6 кВ, яч.20, КЛ-6 кВ фид.№18	ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
81	ПС 110 кВ Оса, РУ-6 кВ, 2 с.ш. 6 кВ, яч.21, КЛ-6 кВ фид.№20	ТПЛ-10 300/5, КТ 0,5 Рег. № 1276-59	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
82	ПС 110 кВ Оса, РУ-6 кВ, 2 с.ш. 6 кВ, яч.22, КЛ-6 кВ фид.№22	ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
83	ПС 110 кВ Усинская, ОРУ-110 кВ, ввод 110 кВ Т-1	ТОГ-110 100/5, КТ 0,5S Рег. № 49001-12	НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
84	ПС 110 кВ Усинская, ОРУ-110 кВ, ввод 110 кВ Т-2	ТОГ-110 100/5, КТ 0,5S Рег. № 49001-12	НКФ-110-57 110000:^3/100:^3 КТ 0,5 Рег. № 14205-05	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
85	ПС 110 кВ Шумовская, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТОЛ-10 600/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
86	ПС 110 кВ Шумовская, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТОЛ-10 600/5, КТ 0,5 Рег. № 7069-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
87	ПС 110 кВ Шумовская, ввод 0,4 кВ ТСН №1	ТОП-0,66 УЗ 50/5, КТ 0,5 Рег. № 44142-10	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
88	ПС 110 кВ Шумовская, ввод 0,4 кВ ТСН №2	ТОП-0,66 УЗ 50/5, КТ 0,5 Рег. № 44142-10	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
89	ПС 110 кВ Пермяковская, РУ-6 кВ, 2 с.ш. 6 кВ, ВЛ-6 кВ фид.№20	ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-03	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
90	ВЛБ-6 кВ №172, ввод 6 кВ	ТПЛ-10-М 150/5, КТ 0,5 Рег. № 22192-03	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
91	ПС 110 кВ Константиновка, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ 35 кВ Константиновка- БКНС-1 I цепь с отпайками	ТФН-35М 200/5, КТ 0,5 Рег. № 3690-73	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
92	ПС 110 кВ Константиновка, ОРУ-35 кВ, 2 с.ш. 35 кВ, ВЛ 35 кВ Константиновка-БКНС-1 II цепь с отпайкой на ПС ЦППС-1	ТФН-35М 150/5, КТ 0,5 Рег. № 3690-73	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
93	ПС 110 кВ Константиновка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№13, ВЛ-6кВ №13	ТВЛМ-10 200/5, КТ 0,5 Рег. № 1856-63	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
94	ПС 110 кВ Печмень, КРУН- 6 кВ, 1 с.ш. 6 кВ, ВЛ-6 кВ №10	ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
95	ПС 110 кВ Печмень, КРУН- 6 кВ, 2 с.ш. 6 кВ, ВЛ-6 кВ №1	ТПЛМ-10 400/5, КТ 0,5 Рег. № 2363-68	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ Опалиха, ОРУ-110 кВ, 1 с.ш.

110 кВ, ввод №1

ТФЗМ 110 100/5, КТ 0,5

Рег. № 32825-11

НКФ-110-57 У1

110000:^3/100:^3

КТ 0,5

Рег. № 14205-94

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Опалиха, ОРУ-110 кВ, 2 с.ш.

110 кВ, ввод №2

ТФМ-110 100/5, КТ 0,5 Рег. № 16023-97

НКФ-110-57 У1

110000:^3/100:^3

КТ 0,5

Рег. № 14205-94

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

ПС 110 кВ Озерная, ОРУ-110 кВ, 1 с.ш.

110 кВ, ввод №1

IMB123

50/5, КТ 0,5S Рег. № 32002-06

НАМИ-110

УХЛ1 110000:^3/100:^3

КТ 0,5

Рег. № 24218-08

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ Озерная, ОРУ-110 кВ, 2 с.ш.

110 кВ, ввод №2

IMB123

50/5, КТ 0,5S Рег. № 32002-06

НАМИ-110

УХЛ1 110000:^3/100:^3

КТ 0,5

Рег. № 24218-08

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

100

ПС 110 кВ Чашкино, ОРУ-110 кВ, Отпайка на ПС Чашкино от ВЛ-110 кВ

Яйвинская ГРЭС-Союз с

отпайками

TG 145N1 200/5, КТ 0,2S Рег. № 30489-09

НАМИ-110

УХЛ1

110000:^3/100:^3

КТ 0,5

Рег. № 24218-08

A1802RALQ-

P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11

101

ПС 110 кВ

Чашкино, ОРУ-110 кВ, Отпайка на ПС Чашкино от ВЛ-110 кВ Соликамск-Союз с отпайками

TG 145N1 200/5, КТ 0,2S Рег. № 30489-09

НАМИ-110

УХЛ1 110000:^3/100:^3

КТ 0,5

Рег. № 24218-08

A1802RALQ-

P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11

102

ПС 110 кВ

Чашкино, ЗРУ-6 кВ, 2 с.ш. 6кВ, яч.19, ВЛ-6 кВ фид. Усово-2

ТЛМ-10 50/5, КТ 0,5 Рег. № 48923-12

ЗНОЛП

6300:^3/100:^3

КТ 0,5

Рег. № 23544-02

A1802RALQ-

P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11

1	2	3	4	5
103	ПС 110 кВ Чашкино, ЗРУ-6кВ, 1 с.ш. 6кВ, яч.6, ВЛ-6 кВ фид. Усово-1	ТЛМ-10 50/5, КТ 0,5 Рег. № 48923-12	ЗНОЛП 6300:^3/100:^3 КТ 0,5 Рег. № 23544-02	A1802RALQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11
104	ПС 110 кВ Юрчук, ввод 110 кВ Т-1	TG 145N1 50/5, КТ 0,5S Рег. № 30489-09	CPB 123 110000:^3/100:^3 КТ 0,2 Рег. № 15853-06	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
105	ПС 110 кВ Юрчук, ввод 110 кВ Т-2	TG 145N1 50/5, КТ 0,5S Рег. № 30489-09	CPB 123 110000:^3/100:^3 КТ 0,2 Рег. № 15853-06	A1805RAL- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
106	ПС 110 кВ Боковая, ОРУ-110 кВ, 1 с.ш. 110 кВ, ВЛ 110 кВ Боковая-Ольховка I цепь	ТРГ-110 II* 75/1, КТ 0,2S Рег. № 26813-06	НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 24218-08	EA02RALX-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
107	ПС 110 кВ Боковая, ОРУ-110 кВ, 2 с.ш. 110 кВ, ВЛ 110 кВ Боковая-Ольховка II цепь	ТРГ-110 II* 75/1, КТ 0,2S Рег. № 26813-06	НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 24218-08	EA02RALX-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
108	ПС 110 кВ Ольховка, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТПЛ-10-М 150/5, КТ 0,5 Рег. № 22192-07	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
109	ПС 110 кВ Ольховка, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТПЛ-10-М 150/5, КТ 0,5 Рег. № 22192-07	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
110	ПС 110 кВ Ольховка, ввод 0,4 кВ ТСН №1	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
111	ПС 110 кВ Ольховка, ввод 0,4 кВ ТСН №2	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
112	ПС 110 кВ Пихта, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод №1	TAT 150/5, КТ 0,5 Рег. № 29838-11	VTA 145 110000:^3/100:^3 КТ 0,5 Рег. № 57420-14	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
113	ПС 110 кВ Пихта, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод №2	TAT 150/5, КТ 0,5 Рег. № 29838-11	VTA 145 110000:^3/100:^3 КТ 0,5 Рег. № 57420-14	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
114	ПС 110 кВ Нефтяная, ОРУ-110 кВ, 1 с.ш. 110 кВ, ввод №1	TAT 150/5, КТ 0,5 Рег. № 29838-11	VTA 145 110000:^3/100:^3 КТ 0,5 Рег. № 57420-14	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
115	ПС 110 кВ Нефтяная, ОРУ-110 кВ, 2 с.ш. 110 кВ, ввод №2	TAT 150/5, КТ 0,5 Рег. № 29838-11	VTA 145 110000:^3/100:^3 КТ 0,5 Рег. № 57420-14	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
116	ПС 35 кВ Павловка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№20, ВЛ-6кВ №12	ТПЛ-10-М 200/5, КТ 0,5 Рег. № 22192-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
117	ПС 35 кВ Павловка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч.№3, ВЛ-6кВ №5	ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
118	ПС 35 кВ Павловка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч.№7, ВЛ-6кВ №6	ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

119

ПС 35 кВ Павловка, КРУН-6 кВ, 1

с.ш. 6 кВ, яч.№17, ВЛ-6кВ №9

ТПЛ-10-М 200/5, КТ 0,5 Рег. № 22192-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

120

ПС 35 кВ Павловка, КРУН-6 кВ, 1

с.ш. 6 кВ, яч.№19, ВЛ-6кВ №10

ТВЛМ-10 400/5, КТ 0,5 Рег. № 1856-63

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

121

ПС 35 кВ Павловка, КРУН-6 кВ, 1

с.ш. 6 кВ, яч.№21, ВЛ-6кВ №13

ТПЛ-10-М 200/5, КТ 0,5 Рег. № 22192-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

122

ПС 35 кВ Павловка, КРУН-6 кВ, 2

с.ш. 6 кВ, яч.№16, ВЛ-6кВ №1

ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

123

ПС 35 кВ Павловка, КРУН-6 кВ, 2

с.ш. 6 кВ, яч.№12, ВЛ-6кВ №2

ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

124

ПС 35 кВ Павловка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№8,

ВЛ-6кВ №3

ТПЛ-10-М 200/5, КТ 0,5 Рег. № 22192-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

125

ПС 35 кВ Павловка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№4,

ВЛ-6кВ №4

ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-07

ЗНОЛ.06

6000:^3/100:^3

КТ 0,5

Рег. № 3344-04

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 36697-17

1	2	3	4	5
126	ПС 35 кВ Павловка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч.№24, ВЛ-6кВ №16	ТПЛ-10-М 600/5, КТ 0,5 Рег. № 22192-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
127	ВЛБ-6 кВ №183, ввод 6 кВ	ТОЛ-10-1 20/5, КТ 0,5 Рег. № 15128-07	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07	ПСЧ- 4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12
128	ПС 35 кВ Промысловая, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛК-10 50/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
129	ПС 35 кВ Промысловая, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТЛК-10 50/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
130	ПС 35 кВ Промысловая, ввод 0,4 кВ ТСН №1	ТОП 0,66 75/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
131	ПС 35 кВ Промысловая, ввод 0,4 кВ ТСН №2	ТОП 0,66 75/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
132	ПС 35 кВ Шустово, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТОЛ-10-1 30/5, КТ 0,5 Рег. № 15128-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
133	ПС 35 кВ Шустово, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТОЛ-10-1 30/5, КТ 0,5 Рег. № 15128-07	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
134	ПС 35 кВ Шустово, ввод 0,4 кВ ТСН №1	ТШП-0,66 75/5, КТ 0,5S Рег. № 71402-18	-	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

1	2	3	4	5
135	ПС 35 кВ Шустово, ввод 0,4 кВ ТСН №2	ТШП-0,66 75/5, КТ 0,5S Рег. № 71402-18	-	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
136	ПС 35 кВ Кокуй, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод №1	ТФЗМ 35Б-1 ХЛ1 100/5, КТ 0,5 Рег. № 26419-04	НОМ-35-66 35000/100 КТ 0,5 Рег. № 187-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
137	ПС 35 кВ Кокуй, ОРУ-35 кВ, 2 с.ш. 35 кВ, ввод №2	ТФЗМ 35Б-1 ХЛ1 100/5, КТ 0,5 Рег. № 26419-04	НОМ-35-66 35000/100 КТ 0,5 Рег. № 187-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
138	ПС 35 кВ Курбаты, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛМ-10 800/5, КТ 0,5 Рег. № 2473-00	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
139	ПС 35 кВ Курбаты, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТЛМ-10 800/5, КТ 0,5 Рег. № 2473-00	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
140	ПС 35 кВ Курбаты, РУ-0,4 кВ, ввод 0,4 кВ	ТОП-0,66 100/5, КТ 0,5 Рег. № 47959-16	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
141	ПС 35 кВ Трифоновка, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод №1	АСН-36 100/5, КТ 0,5 Рег. № 27818-04	TJP 7 35000:^3/100:^3 КТ 0,5 Рег. № 25432-03	ПСЧ- 4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12
142	ПС 35 кВ Трифоновка, ОРУ-35 кВ, 2 с.ш. 35 кВ, ввод №2	АСН-36 100/5, КТ 0,5 Рег. № 27818-04	TJP 7 35000:^3/100:^3 КТ 0,5 Рег. № 25432-03	ПСЧ-4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12
143	ПС 35 кВ Алтынная, КРУН-10 кВ №2, ВЛ 10 кВ фид.№2	ТВК-10 150/5, КТ 0,5 Рег. № 8913-82	НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
144	ПС 35 кВ Стретенка, 1 СШ 35 кВ, ввод 1 35 кВ	ТОЛ 35 200/5, КТ 0,2S Рег. № 21256-03	НОМ-35 35000/100 КТ 0,5 Рег. № 187-49	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12
145	ПС 35 кВ Стретенка, 2 СШ 35 кВ, ввод 2 35 кВ	ТОЛ 35 200/5, КТ 0,2S Рег. № 21256-03	НОМ-35 35000/100 КТ 0,5 Рег. № 187-49	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12
146	ПС 35 кВ Ашап, РУ-10 кВ, 2 с.ш. 10 кВ, ВЛ-10 кВ ф.№8	ТЛК-10 100/5, КТ 0,5S Рег. № 9143-06	НАМИ-10 У2 (УХЛ2) 10000/100 КТ 0,2 Рег. № 51198-12	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12
147	ПС 35 кВ КНС- 5, ввод 6 кВ Т-1	ТОЛ-10 300/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
148	ПС 35 кВ КНС- 5, ввод 6 кВ Т-2	ТПЛ-10-М 300/5, КТ 0,5S Рег. № 22192-07	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
149	ПС 35 кВ БКНС- 6, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛМ-10 600/5, КТ 0,5 Рег. № 2473-00	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
150	ПС 35 кВ БКНС- 6, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТОЛ-10 600/5, КТ 0,5 Рег. № 7069-07	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
151	ПС 35 кВ БКНС-6, РУ-0,4 кВ, ввод 0,4 кВ	ТОП-0,66 100/5, КТ 0,5 Рег. № 47959-16	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
152	ПС 35 кВ ДНС- 5, ввод 6 кВ Т-1	ТЛМ-10 200/5, КТ 0,5 Рег. № 2473-00	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
153	ПС 35 кВ ДНС- 5, ввод 6 кВ Т-2	ТЛМ-10 200/5, КТ 0,5 Рег. № 2473-00	ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
154	ПС 35 кВ Быркино, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТОЛ-СЭЩ-10 400/5, КТ 0,5 Рег. № 59870-15	НАМИ-10- 95УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
155	ПС 35 кВ Быркино, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТОЛ-СЭЩ-10 400/5, КТ 0,5 Рег. № 59870-15	НАМИ-10- 95УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
156	ПС 35 кВ Быркино, ввод 0,4 кВ ТСН №1	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
157	ПС 35 кВ Быркино, ввод 0,4 кВ ТСН №2	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
158	ПС 35 кВ Бобриковская, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛМ-10 300/5, КТ 0,5 Рег. № 2473-69	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
159	ПС 35 кВ Бобриковская, ввод 0,4 кВ ТСН	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
160	ПС 35 кВ Ошья, ОРУ-35 кВ, 1 с.ш. 35 кВ, ВЛ-35кВ Ошья- Аптугай	ТОЛ-35 50/5, КТ 0,5S Рег. № 21256-07	ЗНОМ-35-65 35000:^3/100:^3 КТ 0,5 Рег. № 912-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
161	ПС 35 кВ ЦППС, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛМ-10 1000/5, КТ 0,5 Рег. № 2473-05	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
162	ПС 35 кВ ЦППС, РУ-6 кВ, 2 с.ш. 6 кВ, ввод №2	ТЛМ-10 1000/5, КТ 0,5 Рег. № 2473-05	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
163	ПС 35 кВ ЦППС, РУ-0,4 кВ, ввод 0,4 кВ	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
164	ПС 35 кВ БКНС- 5, с.ш. 6 кВ, ввод 6 кВ	ТЛК 300/5, КТ 0,5S Рег. № 42683-09	ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
165	ПС 35 кВ БКНС-5, ввод 0,4 кВ ТСН	ТОП 0,66 50/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
166	ПС 35 кВ КНС- 1, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
167	ПС 35 кВ КНС-1, ввод 0,4 кВ ТСН	ТОП 0,66 50/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
168	ПС 35 кВ Тулва- Нефтяная, с.ш. 6 кВ, ввод 6 кВ	ТОЛ-10-I 300/5, КТ 0,5 Рег. № 15128-07	ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
169	ПС 35 кВ Тулва-Нефтяная, ввод 0,4 кВ ТСН 6 кВ	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
170	ПС 35 кВ Тулва-Нефтяная, ввод 0,22 кВ ТСН-35 кВ	ТТИ-А 50/5, КТ 0,5 Рег. № 28139-06	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
171	ПС 35 кВ Осиновик, ввод 35 кВ Т-1	ТОЛ-СЭЩ-35 15/5, КТ 0,5 Рег. № 51623-12	НАМИ-35 УХЛ1 35000/100 КТ 0,5 Рег. № 19813-09	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11

1	2	3	4	5
172	ПС 35 кВ Осиновик, ввод 35 кВ Т-2	ТОЛ-СЭЩ-35 15/5, КТ 0,5 Рег. № 51623-12	НАМИ-35 УХЛ1 35000/100 КТ 0,5 Рег. № 19813-09	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
173	ПС 35 кВ ЦППС-2, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод 35 кВ	ТФ3М35А-ХЛ1 75/5, КТ 0,5 Рег. № 8555-81	НОМ-35-66 35000/100 КТ 0,5 Рег. № 187-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
174	ПС 35 кВ Аспа НГДУ, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод 35 кВ	ТЛО-35 200/5, КТ 0,5S Рег. № 36291-11	НАЛИ-НТЗ-35 35000/100 КТ 0,5 Рег. № 70747-18	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
175	ПС 35 кВ Аспа НГДУ, ОРУ-35 кВ, 2 с.ш. 35 кВ, ввод 35 кВ	ТЛО-35 200/5, КТ 0,5S Рег. № 36291-11	НАЛИ-НТЗ-35 35000/100 КТ 0,5 Рег. № 70747-18	A1805RAL- P4G-DW-4 КТ 0,5S/1,0 Рег. № 31857-11
176	ПС 35 кВ Логовская, ЗРУ-6 кВ, с.ш. 6 кВ, ввод 6 кВ	ТОЛ 10-1 200/5, КТ 0,5 Рег. № 15128-03	ЗНОЛП 6000:^3/100:^3 КТ 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
177	ПС 35 кВ Логовская, ввод 0,4 кВ ТСН	ТОП 0,66 100/5, КТ 0,5S Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
178	ПС 35 кВ Таёжная, РУ-6 кВ, 1 с.ш. 6 кВ, ввод №1	ТЛК10-6 200/5, КТ 0,5 Рег. № 9143-01	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
179	ПС 35 кВ Таёжная, ввод 0,4 кВ ТСН №1	ТОП 0,66 100/5, КТ 0,5 Рег. № 15174-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
180	ПС 35 кВ Ергач, РУ-6 кВ, 2 с.ш. 6 кВ, яч.№8, ВЛ-6 кВ ф. №4	ТПФМ-10 200/5, КТ 0,5 Рег. № 814-53	НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

1	2	3	4	5
181	ПС 35 кВ Чайка, ОРУ-35 кВ, 1 с.ш. 35 кВ, ввод №1	АСН-36 150/5, КТ 0,5 Рег. № 27818-04	TJP 7 35000:^3/100:^3 КТ 0,5 Рег. № 25432-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
182	ПС 35 кВ Чайка, ОРУ-35 кВ, 2 с.ш. 35 кВ, ввод №2	АСН-36 150/5, КТ 0,5 Рег. № 27818-04	TJP 7 35000:^3/100:^3 КТ 0,5 Рег. № 25432-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
183	КРУН-СВЛ-10 кВ №041, ввод 10 кВ	ТОЛ-10 30/5, КТ 0,5 Рег. № 7069-07	ЗНОЛП 10000:^3/100:^3 КТ 0,5 Рег. № 23544-02	ПСЧ- 4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12
184	ПС 110 кВ Слудка, ЗРУ-6 кВ НПС Чернушка, 1 с.ш.-6 кВ, яч. 6	ТЛО-10 400/5, КТ 0,5 Рег. № 25433-03	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12
185	ПС 110 кВ Слудка, ЗРУ-6 кВ НПС Чернушка, 1 с.ш.-6 кВ, яч. 4	ТЛО-10 150/5, КТ 0,5 Рег. № 25433-03	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12
186	ПС 110 кВ Слудка, ЗРУ-6 кВ НПС Чернушка, 2 с.ш.-6 кВ, яч. 24	ТЛО-10 400/5, КТ 0,5 Рег. № 25433-03	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12
187	ПС 110/35/6 кВ "Москудья", Ввод 6 кВ №1	ТЛК-10 1000/5, КТ 0,5S Рег. № 9143-06	НАМИТ-10-2 6000/100 КТ 0,5 Рег. № 18178-99	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
188	ПС 110/35/6 кВ "Москудья", Ввод 6 кВ №2	ТЛК-10 1000/5, КТ 0,5S Рег. № 9143-06	НАМИТ-10-2 6000/100 КТ 0,5 Рег. № 18178-99	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
189	ПС 110/35/6 кВ "Москудья", ТСН №1 0,4 кВ	ТШП 0,66 300/5, КТ 0,5 Рег. № 15173-01	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17

190

ПС 110/35/6 кВ "Москудья",

ТСН №2 0,4 кВ

ТШП 0,66 300/5, КТ 0,5

Рег. № 15173-01

СЭТ-

4ТМ.03М.09

КТ 0,5S/1,0

Рег. № 36697-17

191

ВЛБ-10 кВ Сыповское м/н,

ввод 10 кВ

ТОЛ 10-1 50/5, КТ 0,5

Рег. № 15128-96

ЗНОЛП

10000:^3/100:^3

КТ 0,5

Рег. № 23544-02

ПСЧ-

4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 50460-12

192

ВЛБ-10 кВ Сагринское м/н, ввод 10 кВ

ТОЛ 10-1 30/5, КТ 0,5

Рег. № 15128-96

ЗНОЛП

10000:^3/100:^3

КТ 0,5

Рег. № 23544-02

ПСЧ-

4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 50460-12

193

КТП-6 кВ №1607, РУ-0,4 кВ, КЛ-0,4 кВ

ПСЧ-

4ТМ.05МК.20

КТ 1,0/2,0

Рег. № 50460-18

194

ВЛ-6 кВ

фид.№08 от ПС

Чашкино, оп.№25/1, ПКУ-

6 кВ ЛБ-084

ТОЛ-10

75/5, КТ 0,5 Рег. № 7069-07

Меркурий 234

ART2-00 P

КТ 0,5S/1,0 Рег. № 75755-19

195

ПС 35 кВ

Кривое, РУ-6 кВ, 2 сш 6 кВ, яч.13, КВЛ-6 кВ фид.№13

ТОЛ-10-1

75/5, КТ 0,5

Рег. № 15128-07

ЗНОЛП.4-6 У2

6000:^3/100:^3

КТ 0,5

Рег. № 46738-11

ПСЧ-

4ТМ.05МД.01

КТ 0,5S/1,0 Рег. № 51593-12

196

ПС 35 кВ

Кривое, РУ-6 кВ, 1 сш 6 кВ, яч.2, КВЛ-6 кВ фид.№2

ТОЛ-10-1

75/5, КТ 0,5

Рег. № 15128-07

ЗНОЛП.4-6 У2

6000:^3/100:^3

КТ 0,5

Рег. № 46738-11

ПСЧ-

4ТМ.05МД.01

КТ 0,5S/1,0 Рег. № 51593-12

197

КТП-10 кВ

Азанова М.В., РУ-0,4 кВ, КЛ-

0,4 кВ

ПСЧ-

4ТМ.05МК.20

КТ 1,0/2,0

Рег. № 50460-18

198

ВЛБ-6 кВ №083, ввод 6 кВ

ТЛК-10

75/5, КТ 0,5

Рег. № 9143-83

НТМИ-6-66

6000/100

КТ 0,5

Рег. № 2611-70

ПСЧ-

4ТМ.05МД.01

КТ 0,5S/1,0 Рег. № 51593-12

1	2	3	4	5
199	КТПС-6 кВ №0304, РУ-0,4 кВ, КЛ-0,4 кВ	ТЛК-10 75/5, КТ 0,5 Рег. № 9143-83	-	Меркурий 234 ARTMX2-01 DPBR.G КТ 0,5S/1,0 Рег. № 75755-19
200	КТП-6 кВ №1606, РУ-0,4 кВ, КЛ-0,4 кВ	-	-	ПСЧ-4ТМ.05МК.20 КТ 1,0/2,0 Рег. № 50460-18
201	ВЛБ-10 кВ №142, ввод 10 кВ	ТОЛ-НТЗ-10 50/5, КТ 0,5S Рег. № 51679-12	ЗНИОЛ 10000:^3/100:^3 КТ 0,5 Рег. № 25927-09	Меркурий 234 ARTM-00 PB.G КТ 0,5S/1,0 Рег. № 48266-11
202	ВЛБ-10 кВ №141, ввод 10 кВ	ТОЛ-НТЗ-10 30/5, КТ 0,5S Рег. № 51679-12	ЗНОЛ-СЭЩ-10-21М 10000:^3/100:^3 КТ 0,2 Рег. № 35956-07	ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег. № 50460-18
203	ВЛБ-10 кВ №144, ввод 10 кВ	ТОЛ-НТЗ-10 50/5, КТ 0,5S Рег. № 51679-12	ЗНОЛП-НТЗ-10 УХЛ2 10000:^3/100:^3 КТ 0,5 Рег. № 51676-12	ЦЭ6850М 2Н1РШ31 КТ 0,5S/1,0 Рег. № 20176-06
204	ВЛБ-10 кВ №143, ввод 10 кВ	ТОЛ-НТЗ-10 50/5, КТ 0,5S Рег. № 51679-12	ЗНОЛП-НТЗ-10 УХЛ2 10000:^3/100:^3 КТ 0,5 Рег. № 51676-12	ЦЭ6850М 2Н1РШ31 КТ 0,2S/0,5 Рег. № 20176-06
205	РП-ДНС-0409 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч.3	ТЛО-10 М1 200/5, КТ 0,5S Рег. № 25433-11	ЗНОЛП-ЭК-10- М1-У2 6000:^3/100:^3 КТ 0,5 Рег. № 40014-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12
206	РП-ДНС-0409 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч.9	ТЛО-10 М1 200/5, КТ 0,5S Рег. № 25433-11	ЗНОЛП-ЭК-10- М1-У2 6000:^3/100:^3 КТ 0,5 Рег. № 40014-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12

1	2	3	4	5
207	РП-ДНС-0409 6 кВ, ввод 0,4 кВ ТСН-1	ТОП М-0,66 100/5, КТ 0,5S Рег. № 59924-15	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
208	РП-ДНС-0409 6 кВ, ввод 0,4 кВ ТСН-2	ТОП М-0,66 100/5, КТ 0,5S Рег. № 59924-15	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17
209	2БКТП-0201 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ	Т-0,66 У3 100/5, КТ 0,5S Рег. № 71031-18	-	ПСЧ- 4ТМ.05МД.05 КТ 0,5S/1,0 Рег. № 51593-12
210	ВЛБ-6 кВ №021, ввод 6 кВ	ТЛК-СТ-10 200/5, КТ 0,5S Рег. № 58720-14	НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-97	ПСЧ- 4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12

Примечания:

1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена УСВ, УСПД на аналогичные утвержденных типов.
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные

ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
1	2	3	4
1-3	Активная	0,4	0,9
1-3	Реактивная	0,9	1,6
4, 5, 8, 9, 14, 16, 21-25, 32, 36, 52-56, 59, 60, 65-68, 71-82, 85, 86, 89-97, 108, 109, 112129, 132, 133, 136-139,	Активная	1,1	3,2
141, 142, 147, 149, 150, 152-155, 158, 161, 162, 166, 168, 171-173, 176, 178, 180-183, 191, 192,	Реактивная	2,7	5,2
194-196, 198

1	2	3	4
6, 7, 10-13, 15, 19, 20, 26-31, 33-35, 41-44, 62-
64, 69, 70, 83, 84, 98,	Активная	1,1			2,2
99, 148, 160, 164, 174, 175, 187, 188, 201, 203,	Реактивная	2,7			3,7
205, 206, 210
17, 18	Активная	0,9			1,8
17, 18	Реактивная	1,9			3,2
37, 38, 102, 103, 184-	Активная	1,0			2,9
186	Реактивная	2,6			4,5
39, 40, 204	Активная	1,0			1,7
39, 40, 204	Реактивная	2,6			2,7
45-50, 143	Активная	1,0			3,1
45-50, 143	Реактивная	2,4			5,1
51, 104, 105, 146, 202	Активная	1,0			2,1
51, 104, 105, 146, 202	Реактивная	2,4			3,6
57, 58, 61, 87, 88, 110, 111, 130, 131, 140, 151,	Активная	0,9			3,1
156, 157, 159, 163, 165, 167, 169, 170, 179, 189,	Реактивная	2,3			5,1
190, 199
100, 101, 144, 145	Активная	0,7			1,2
100, 101, 144, 145	Реактивная	1,7			1,9
106, 107	Активная	0,4			1,0
106, 107	Реактивная	1,1			1,7
134, 135, 177, 207-209	Активная	0,9			2,1
134, 135, 177, 207-209	Реактивная	2,3			3,6
193, 197, 200	Активная	1,8			5,5
193, 197, 200	Реактивная	4,6			10,2
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC					±5
(SU), с
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая)
2 В качестве характеристик относительной погрешности указаны				границы интервала,
соответствующие вероятности Р = 0,95.
3 Границы погрешности результатов измерений приведены для cos ф=				0,9,	токе ТТ, равном
100 % от Iном для нормальных условий		и для рабочих условий при		cos	ф=0,8, токе ТТ,
равном 5 % от Iном при температуре окружающего воздуха в месте расположения счетчиков
от плюс 5 °С до плюс 35	°С

Таблица 4 - Основные технические

АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	210
Нормальные условия параметры сети:
- напряжение, % от Uном	от 98 до 102
- ток, % от Iном	от 100 до 120
- коэффициент мощности	0,9
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от + 21 до + 25
Условия эксплуатации параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(2) до 120
- коэффициент мощности coso (sino)	^{от 0,5} инд. ^{до 1} емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от - 60 до + 40
температура окружающей среды для счетчиков, °С	от + 5 до + 35
температура окружающей среды для серверов ИВК, °С	от + 10 до + 30
температура окружающей среды для УСПД, °С	от + 15 до + 25
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее
СЭТ-4ТМ.03М (рег. № 36697-12)	165000
СЭТ-4ТМ.03М (рег. № 36697-17)	220000
СЭТ-4ТМ.03 (рег. № 27524-04)	90000
ПСЧ-4ТМ.05МК (рег. №№ 50460-12, 50460-18)	165000
ПСЧ-4ТМ.05МД (рег. №№ 51593-12)	165000
ЕвроАльфа (рег. № 16666-07)	50000
Альфа А1800 (рег. №№ 31857-06, 31857-11)	120000
Меркурий 234 (рег. № 48266-11)	220000
Меркурий 234 (рег. № 75755-19)	320000
ЦЭ6850М (рег.№ 20176-06)	160000
Сервер точного времени СТВ-01 (рег. № 49933-12)
- время наработки на отказ, ч, не менее	100000
УССВ-2 (рег. № 54074-13):
- среднее время наработки на отказ, ч, не менее	74500
УСПД: СИКОН С70:
- среднее время наработки на отказ, ч, не менее	70000
RTU-300 (рег. № 19495-03):
- среднее время наработки на отказ, ч, не менее	40000
Серверы ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1

1	2
Глубина хранения информации
Счетчики:
СЭТ-4ТМ.03
-каждого массива профиля при времени интегрирования 30
минут, сут	113,7
СЭТ-4ТМ.03М (рег. № 36697-12, 36697-17)
-каждого массива профиля при времени интегрирования 30
минут, сут	114
ЕвроАльфа (рег. № 16666-07)
- каждого массива профиля мощности при времени
интегрирования 30 минут составляет, сут, не менее	336
Альфа А1800 (рег. №№ 31857-06, 31857-11)
- графиков нагрузки для одного канала с интервалом 30
минут, сут, не менее	1200
Меркурий 234 (рег. № 48266-11)
- каждого массива профиля мощности при времени
интегрирования 30 минут, сут	170
Меркурий 234 (рег. № 75755-19)
- каждого массива профиля мощности при времени
интегрирования 60 минут, сут	123
ПСЧ-4ТМ.05МК (рег. № 50460-12)
- каждого массива профиля при времени интегрирования 30
минут, сут	114
ПСЧ-4ТМ.05МК (рег. №№ 50460-18)
- каждого массива профиля при времени интегрирования 30
минут, сут	113
ПСЧ-4ТМ.05МД (рег. №№ 51593-12)
- при 8-и канальном профиле со временем интегрирования 30
минут, сут;	136
- при 4-х канальном профиле со временем интегрирования 30
минут, сут.	248
ЦЭ6850М (рег.№ 20176-06)
- графиков активных мощностей, усредненных на 30-
минутном интервале, до, сут	50
УСПД:
СИКОН С70 (рег. № 28822-05)
- суточные данные о тридцатиминутных приращениях
электропотребления (выработки) по каждому каналу, сут, не
менее	45
RTU-300 (рег. № 19495-03):
- суточные данные о тридцатиминутных приращениях
электропотребления (выработки) по каждому каналу, сут, не
менее	45
Серверы ИВК:
- хранение результатов измерений и информации о
состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счетчика и УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика и УСПД;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- серверов ИВК;
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах ИВК.

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

OR_3 Приказы Росстандарта — сводная аналитика

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")

OW_14 Поверка в динамике по нескольким владельцам СИ

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

OR_3 Приказы Росстандарта — сводная аналитика

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Все средства измерений Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ")

OW_14 Поверка в динамике по нескольким владельцам СИ

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "ЛУКОЙЛ - ПЕРМЬ" (Обозначение отсутствует)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
