Номер по Госреестру СИ: 90958-24
90958-24 Преобразователи многофункциональные
(JD194-BS)
Назначение средства измерений:
Преобразователи многофункциональные JD194-BS (далее - преобразователи) предназначены для измерения электрических параметров в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока или напряжений постоянного тока, преобразования параметров электрической сети в унифицированные сигналы постоянного тока или постоянного напряжения, передачи результатов измерений по цифровым интерфейсам, управления исполнительными механизмами.

Внешний вид.
Преобразователи многофункциональные
Рисунок № 1

Внешний вид.
Преобразователи многофункциональные
Рисунок № 2

Внешний вид.
Преобразователи многофункциональные
Рисунок № 3

Внешний вид.
Преобразователи многофункциональные
Рисунок № 4

Внешний вид.
Преобразователи многофункциональные
Рисунок № 5

Внешний вид.
Преобразователи многофункциональные
Рисунок № 6
Программное обеспечение
Преобразователи многофункциональные JD194-BS имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция преобразователей обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на шильдик преобразователя методом лазерной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Преобразователи многофункциональные JD194-BS. Паспорт». Раздел «Методика (методы) измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Стандарт предприятия. Преобразователи многофункциональные JD194-BS.
Правообладатель
Jiangsu Sfere Electric Co., Ltd., Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Правообладатель
Jiangsu Sfere Electric Co., Ltd., Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, математической обработке измеренных величин и последующем преобразовании параметров электрической сети в унифицированные выходные сигналы постоянного тока.
Преобразователи обеспечивают измерение в зависимости от модификации напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициент мощности, активной мощности, реактивной мощности, напряжения постоянного тока.
Способ включения преобразователей в электрическую сеть непосредственно или через трансформаторы тока и напряжения.
Основные узлы преобразователей: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, цифро-аналоговый преобразователь,
микроконтроллер, блок питания.
Общий вид преобразователей представлен на рисунках 1 и 2. Пример шильдика преобразователей представлен на рисунке 2.
Конструктивно преобразователи выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах с креплением на DIN-рейку. Преобразователи не имеют подвижных частей и работоспособны при установке в любом положении.
На лицевой панели преобразователей в зависимости от модификации расположены клеммы дискретных выходов, клеммы аналоговых выходов унифицированных сигналов, клеммы входов напряжения и тока, клеммы сети питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Заводские номера в формате цифрового обозначения нанесены на шильдике преобразователей методом трафаретной печати рисунок 2 и рисунок 3. Преобразователи выпускаются в двух модификациях преобразователи многофункциональные JD194-BS4P/Q4T и преобразователи многофункциональные JD194-BS5U.

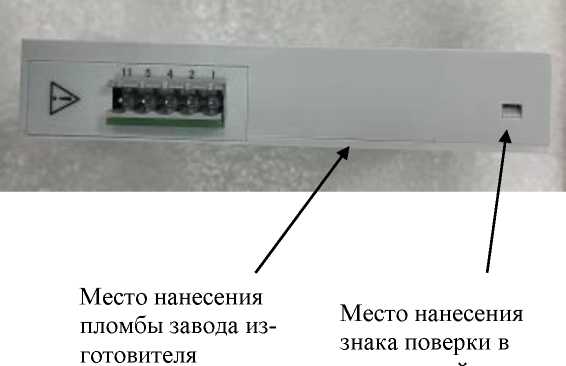

Внешний вид преобразователя и места пломбирования и нанесения знака поверки показаны на рисунке 1 и рисунке 2. Знак поверки в виде наклейки наносится на корпус преобразователя.
Место нанесения пломбы завода изготовителя
Рисунок 1 - Общий вид преобразователей многофункциональных JD194-BS4P/Q4T

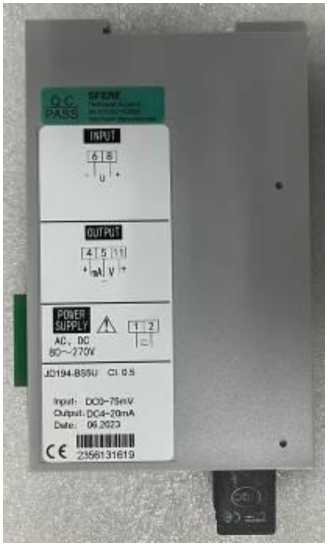

Рисунок 2 - Общий вид преобразователей многофункциональных JD194-BS5U
виде наклейки
L N AC* Py Dv Z»w» Power

JD194-BS4P/Q4T Cl 0 5
In pUti
10 5kV/100V 2500A?1A-3P4W
Место нанесения знака утверждения типа средств измерений
• lot 1 DC4~20mA Analog 3 DC4-20mA Rilge liO~25OGA M« Uee<M5W
Anil Of 2 DC4~20mA Ал» Og 4 DC4~l2~?0mA
F 4$*55Kr
Date
06 2023
Место нанесения заводского номера

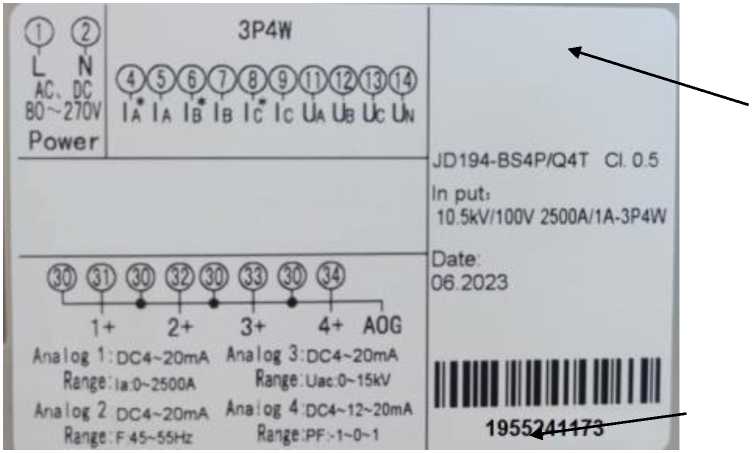

Рисунок 3 - Пример шильдика преобразователей многофункциональных
JD194-BS4P/Q4T
Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблице 2.
Таблица 2 -
|
Наименование характеристики |
Значения | |
|
JD194-BS4P/Q4T |
JD194-BS5U | |
|
Номинальное напряжение Ином, В
|
3х57,7/100 3x230/400 |
0,075; 1; 10; 100; 200; |
|
Номинальный ток 1ном, А |
1 или 5 |
— |
|
Рабочий диапазон частоты сети, Гц |
50±5 |
— |
|
Напряжение питания постоянного или переменного тока, В |
от 80 до 270 |
от 80 до 270 |
|
Диапазон измерений входного сигнала напряжений, В |
от 0 до 1,4 Ином |
от 0 до Ином |
|
Диапазон измерений входного сигнала токов, А |
от 0 до 1ном |
— |
|
Диапазон измерений входного сигнала коэффициента мощности |
от -1 до 1 |
--- |
|
Диапазон измерений входного сигнала активной мощности, Вт |
от 0 до 1,4 Ином от 0 до 1ном коэффициент мощности от -1 до 1 | |
|
Диапазон измерений входного сигнала реактивной мощности, вар |
от 0 до 1,4 Ином от 0 до 1ном коэффициент мощности от -1 до 1 | |
|
Диапазон измерений входного сигнала частоты, Гц |
от 45 до 55 |
--- |
|
Диапазоны выходных сигналов тока (в зависимости от настройки), мА |
от 0 до 20; от 4 до 20; |
от 0 до 20; от 4 до 20; |
|
Диапазоны выходных сигналов напряжения, В |
— |
от 0 до 10; |
|
Пределы допускаемой основной приведенной погрешности преобразования входного сигнала в выходной сигнал, % от диапазона изменения выходного сигнала % |
±0,5* | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
110x150x80 |
30x150x100 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 | |
|
Масса преобразователей, кг, не более: |
0,5 |
0,15 |
|
Средняя наработка до отказа, ч, не менее |
50000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Примечание: * - дополнительная температурная погрешность не превышает предела основной погрешности при изменении температуры окружающей среды на каждые 10 °С от нормальной температуры окружающей среды 23 °С. | ||
