Номер по Госреестру СИ: 90993-24
90993-24 Амперметры многофункциональные
(S3I96-СМ)
Назначение средства измерений:
Амперметры многофункциональные S3I96-CM (далее - амперметры) предназначены для измерения среднеквадратического значения силы переменного тока в трехфазной электрической сети, а также частоты переменного тока.
Внешний вид.
Амперметры многофункциональные
Рисунок № 1
Общие сведения
Дата публикации - 17.01.2024
Срок свидетельства - 15.01.2029
Номер записи - 192896
ID в реестре СИ - 1413530
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
S3I96-СМ,
Производитель
Изготовитель - Jiangsu Sfere Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№52 от 2024.01.15 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1156 от 2016.08.22 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Кирилловская"
№501 от 2017.03.10 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Кирилловская"
Наличие аналогов СИ: Амперметры многофункциональные (S3I96-СМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Sfere Electric Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90958-24 11.01.2029 |
Преобразователи многофункциональные, JD194-BS Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90993-24 15.01.2029 |
Амперметры многофункциональные, S3I96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
90994-24 15.01.2029 |
Вольтметры многофункциональные, S3U96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94378-25 17.01.2030 |
Амперметры цифровые щитовые, DA Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94384-25 17.01.2030 |
Вольтметры цифровые щитовые, DV Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94884-25 13.03.2030 |
Анализаторы качества электроэнергии, PQ720 Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Амперметры многофункциональные (S3I96-СМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Амперметры многофункциональные (S3I96-СМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Амперметры имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные ПО приведены в таблице 1. Контрольная сумма исполняемого кода недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 1008 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Амперметры многофункциональные S3I96-СМ. Паспорт». Раздел «Использование прибора».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Амперметры многофункциональные S3I96-CM. Стандарт предприятия.
Правообладатель
Jiangsu Sfere Electric Co., Ltd, Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Jiangsu Sfere Electric Co., Ltd, Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Принцип действия амперметров основан на аналого-цифровом преобразовании мгновенных значений силы переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения силы переменного тока соответствуют среднеквадратическим значениям.
Конструктивно амперметры выполнены в диэлектрических пластиковых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Амперметры имеют один аналоговый выход. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса амперметров расположен цифровой индикатор и кнопки управления.
Общий вид амперметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование амперметров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус амперметра.

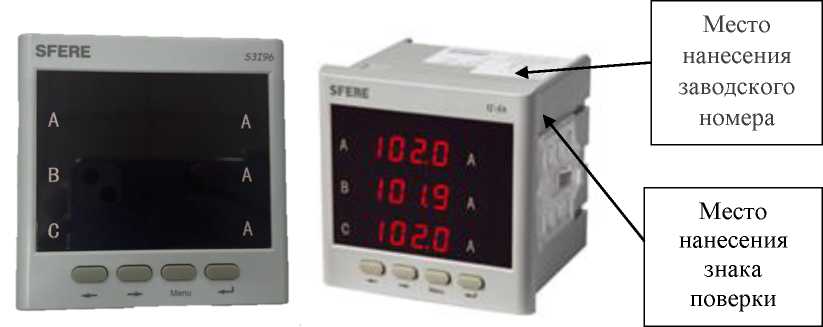

Рисунок 1 - Общий вид амперметров многофункциональных S3I96-СM, места нанесения заводского номера и знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение силы переменного тока (для трансформаторного включения с номинальным значением тока вторичной обмотки 5 А), А |
200 |
|
Диапазоны измерения силы переменного тока |
(0,005-1,2)-1н |
|
Класс точности |
0,5 |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока в диапазоне силы переменного тока от 0,15^1н до 1,2-1н, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Выходные аналоговые сигналы, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения среднеквадратического значения силы переменного тока в выходной аналоговый сигнал, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
96х96х98 |
|
Масса, кг, не более |
0,5 |
|
Напряжение питания постоянного/переменного тока, В |
от 80 до 270 |
|
Сопротивление изоляции, МОм, не менее: |
100 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от -40 до +70 до 93 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
5 |
