Номер по Госреестру СИ: 90994-24
90994-24 Вольтметры многофункциональные
(S3U96-СМ)
Назначение средства измерений:
Вольтметры многофункциональные S3U96-CM (далее - вольтметры) предназначены для измерения среднеквадратического значения напряжения переменного тока в трехфазной электрической сети, а также частоты переменного тока.
Внешний вид.
Вольтметры многофункциональные
Рисунок № 1
Внешний вид.
Вольтметры многофункциональные
Рисунок № 2
Общие сведения
Дата публикации - 17.01.2024
Срок свидетельства - 15.01.2029
Номер записи - 192897
ID в реестре СИ - 1413531
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
S3U96-СМ,
Производитель
Изготовитель - Jiangsu Sfere Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№52 от 2024.01.15 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Вольтметры многофункциональные (S3U96-СМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Sfere Electric Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90958-24 11.01.2029 |
Преобразователи многофункциональные, JD194-BS Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90993-24 15.01.2029 |
Амперметры многофункциональные, S3I96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
90994-24 15.01.2029 |
Вольтметры многофункциональные, S3U96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94378-25 17.01.2030 |
Амперметры цифровые щитовые, DA Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94384-25 17.01.2030 |
Вольтметры цифровые щитовые, DV Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94884-25 13.03.2030 |
Анализаторы качества электроэнергии, PQ720 Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Вольтметры многофункциональные (S3U96-СМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Вольтметры многофункциональные (S3U96-СМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вольтметры имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные ПО приведены в таблице 1. Контрольная сумма исполняемого кода недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 1008 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Вольтметры многофункциональные S3U96-СМ. Паспорт». Раздел «Использование прибора».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Вольтметры многофункциональные S3U96-CM. Стандарт предприятия.
Правообладатель
Jiangsu Sfere Electric Co., Ltd., Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Jiangsu Sfere Electric Co., Ltd., Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Принцип действия вольтметров основан на аналого-цифровом преобразовании мгновенных значений напряжения переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения напряжения переменного тока соответствуют среднеквадратическим значениям.
Конструктивно вольтметры выполнены в диэлектрических пластиковых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Вольтметры имеют один аналоговый выход. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса вольтметров расположен цифровой индикатор и кнопки управления.
Общий вид вольтметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование вольтметров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус вольтметра.

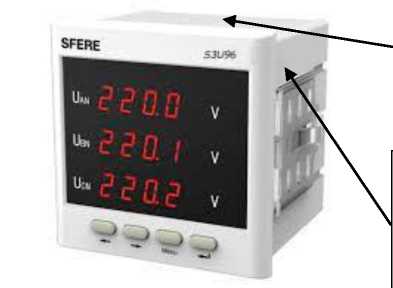

Рисунок 1 - Общий вид вольтметров многофункциональных S3U96-СM, места нанесения заводского номера и знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения переменного тока, В |
500 |
|
Диапазоны измерения напряжения переменного тока |
(0,005-1,2)-Ub |
|
Класс точности |
0,5 |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока в диапазоне напряжения переменного тока от 0,15^ин до 1,2-ин, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Выходные аналоговые сигналы, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения напряжения переменного тока в выходной аналоговый сигнал, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
96х96х98 |
|
Масса, кг, не более |
0,5 |
|
Напряжение питания постоянного/переменного тока, В |
от 80 до 270 |
|
Сопротивление изоляции, МОм, не менее: |
100 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Рабочие условия измерений:
|
от -40 до +70 до 93 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
5 |
