Номер по Госреестру СИ: 94378-25
94378-25 Амперметры цифровые щитовые
(DA)
Назначение средства измерений:
Амперметры цифровые щитовые DA (далее - амперметры) предназначены для измерений силы переменного тока и частоты переменного тока в однофазных и трехфазных цепях.
Внешний вид.
Амперметры цифровые щитовые
Рисунок № 1
Внешний вид.
Амперметры цифровые щитовые
Рисунок № 2
Внешний вид.
Амперметры цифровые щитовые
Рисунок № 3
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196164
ID в реестре СИ - 1422728
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MI-DA21-6-3-1-LED, MI-DA11-6-3-1-LCD, MI-DA11-6-1-1-LCD,
Производитель
Изготовитель - Jiangsu Sfere Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 670
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№85 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Амперметры цифровые щитовые (DA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Sfere Electric Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90958-24 11.01.2029 |
Преобразователи многофункциональные, JD194-BS Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90993-24 15.01.2029 |
Амперметры многофункциональные, S3I96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
90994-24 15.01.2029 |
Вольтметры многофункциональные, S3U96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94378-25 17.01.2030 |
Амперметры цифровые щитовые, DA Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94384-25 17.01.2030 |
Вольтметры цифровые щитовые, DV Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94884-25 13.03.2030 |
Анализаторы качества электроэнергии, PQ720 Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Кто поверяет Амперметры цифровые щитовые (DA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 670 | 670 | 670 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Амперметры цифровые щитовые (DA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Амперметры имеют встроенное программное обеспечение (далее - ПО). Доступ к настройкам защищен паролем.
Конструкция амперметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики амперметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
амперметров
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже - для модификаций MI-DA11-6-1-1-LCD, MI-DA11-6-3-1-LCD |
1002 |
|
- для модификаций MI-DA21-6-1-1-LED, MI-DA21-6-3-1-LED |
1007 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации и на маркировочную наклейку амперметра любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4.3 «Настройки» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
«Амперметры цифровые щитовые DA. Стандарт предприятия».
ПравообладательJIANGSU SFERE ELECTRIC CO., LTD., Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, 214437, China
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия амперметров основан на аналого-цифровом преобразовании входных аналоговых сигналов силы переменного тока и частоты переменного тока в цифровой код, последующей математической обработке с отображением измеренных значений на дисплее.
Конструктивно амперметры выполнены в пластмассовом корпусе, в котором расположены микроконтроллер, плата дисплея и разъемы. На передней панели корпуса расположены кнопки управления и дисплей.
Структура условного обозначения модификаций амперметров:
MI-DAXi I-6-X2-1-ХХХ3
MI - серия измерительного прибора: MASTER lEK;
DA - наименование продукта: амперметр цифровой;
Xi - цифра, обозначающая габарит: 1 - 72^72 мм; 2 - 96^96 мм;
1 - цифра, обозначающая класс точности: 0,5;
6 - цифра, обозначающая наличие поверки: с поверкой; X2 - количество измеряемых фаз: 1 - однофазный; 3 - трехфазный;
i - цифра, обозначающая наличие дополнительных выходов: RS-485; ХХХз - обозначение типа дисплея: LCD; LED.
Амперметры выпускаются под торговым знаком «IEK».
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид амперметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом амперметров. Нанесение знака поверки на амперметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.

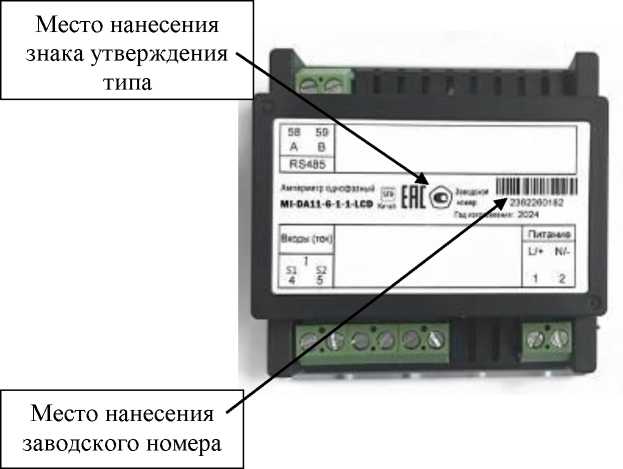

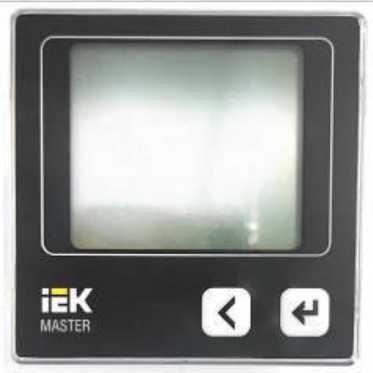

а) общий вид однофазных амперметров б) места нанесения знака утверждения типа и заводского номера однофазных амперметров

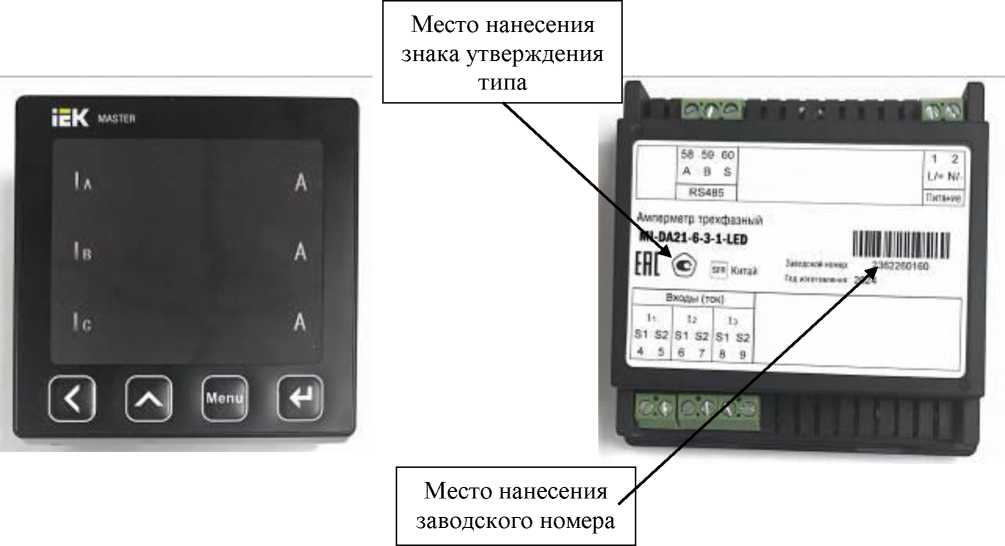

в) общий вид трехфазных амперметров г) места нанесения знака утверждения типа и
заводского номера трехфазных амперметров
Рисунок 1 - Общий вид амперметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Амперметр цифровой щитовой DA |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. 1) |
|
1) В бумажном виде не поставляется. Размещается в электронном виде на сайте https://www.iek.ru/. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение силы переменного тока /н, А |
5 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А:
|
от 0,005^1н до 1,2^1н от 0,025^1н до 1,2^1н |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений силы переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока по фазе А, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока по фазе А, Гц |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 80 до 270 от 80 до 270 50 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры (высота^длина^ширина), мм, не более:
|
72,0x72,0x52,0 96,0x96,0x46,5 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - для модификации MI-DA11-6-1-1-LCD |
0,155 |
|
- для модификации MI-DA11-6-3-1-LCD |
0,175 |
|
- для модификаций MI-DA21-6-1-1-LED, MI-DA21-6-3-1-LED |
0,185 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +55 |
|
- относительная влажность при температуре окружающей среды +25 °С, %, не более |
95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
50000 |
