Сведения о средстве измерений: 94884-25 Анализаторы качества электроэнергии

Номер по Госреестру СИ: 94884-25
94884-25 Анализаторы качества электроэнергии
(PQ720)

Назначение средства измерений:
Анализаторы качества электроэнергии PQ720 (далее - анализаторы) предназначены для измерений среднеквадратических значений напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности cosф, активной, реактивной, полной электрической мощности переменного тока, активной и реактивной электрической энергии в трехфазных цепях переменного тока, суммарного коэффициента гармонических составляющих напряжения и тока; преобразований аналоговых входных сигналов силы постоянного тока, температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 и преобразований аналоговых выходных сигналов силы постоянного тока (при наличии соответствующих модулей расширения).

сертификация программного обеспечения
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 1
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 2
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 3
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 4
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 4
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 5
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 5

Общие сведения

Дата публикации - 14.03.2025
Срок свидетельства - 13.03.2030
Номер записи - 196678
ID в реестре СИ - 1424119
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PQ720CAR-PQ23-6-3-4-LCD, PQ720AR-PQ23-6-3-4-TFT, AR-PQ23-6-3-4-TFT, AR-PQ23-6-3-4-LCD,

Производитель

Изготовитель - Jiangsu Sfere Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 268
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Анализаторы качества электроэнергии (PQ720)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Sfere Electric Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90958-24
11.01.2029
Преобразователи многофункциональные, JD194-BS
Jiangsu Sfere Electric Co., Ltd. (КИТАЙ )
ОТ
МП
4 года
90993-24
15.01.2029
Амперметры многофункциональные, S3I96-СМ
Jiangsu Sfere Electric Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
90994-24
15.01.2029
Вольтметры многофункциональные, S3U96-СМ
Jiangsu Sfere Electric Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
94378-25
17.01.2030
Амперметры цифровые щитовые, DA
Jiangsu Sfere Electric Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
94384-25
17.01.2030
Вольтметры цифровые щитовые, DV
Jiangsu Sfere Electric Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
94884-25
13.03.2030
Анализаторы качества электроэнергии, PQ720
Jiangsu Sfere Electric Co., Ltd. (КИТАЙ )
ОТ
МП
4 года

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы качества электроэнергии (PQ720)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "РАВНОВЕСИЕ"
(RA.RU.312660)
  • AR-PQ23-6-3-4-LCD
  • AR-PQ23-6-3-4-TFT
  • PQ720CAR-PQ23-6-3-4-LCD
  • PQ720AR-PQ23-6-3-4-TFT
  • 268 268 268 0 0 0 0 0

    Стоимость поверки Анализаторы качества электроэнергии (PQ720)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое встроено в защищённую от записи память микроконтроллера.

    Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    ПО является метрологически значимым.

    Метрологические характеристики анализаторов нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    анализаторов

    Идентификационные данные метрологически значимого ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО), не ниже

    1043.231219

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Правила монтажа, эксплуатации и техническое обслуживание» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

    «Анализаторы качества электроэнергии PQ720. Стандарт предприятия».

    Правообладатель

    JIANGSU SFERE ELECTRIC CO., LTD., Китай

    Адрес: 1 Dongding Rd., Jiangyin, Jiangsu, China

    Изготовитель

    JIANGSU SFERE ELECTRIC CO., LTD., Китай Адрес: 1 Dongding Rd., Jiangyin, Jiangsu, China

    Испытательный центр

    ответственностью
    «РАВНОВЕСИЕ»
    Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
    Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
    Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

    Правообладатель

    JIANGSU SFERE ELECTRIC CO., LTD., Китай
    Адрес: 1 Dongding Rd., Jiangyin, Jiangsu, China

    Принцип действия анализаторов основан на одновременном измерении аналоговых входных сигналов напряжения и силы переменного тока в каждой из фаз сети. Измерения производятся с помощью аналого-цифрового преобразователя (далее также - АЦП) с частотой, многократно превосходящей частоту сети. Информация о мгновенных значениях измеренных величин поступает в микропроцессор, где вычисляются параметры качества электрической энергии. Запись выбранных для регистрации параметров производится во внутреннюю память анализаторов, информация из которой может быть выведена через цифровой последовательный интерфейс для дальнейшей обработки или хранения.

    Конструктивно анализаторы выполнены в пластмассовом корпусе щитового крепления. На задней панели расположены вводы питания анализаторов, измерительные входы, а также выводы интерфейсов RS-485, RS-232 (протокол Modbus-RTU), дискретные входы, релейные и импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели на жидкокристаллическом дисплее (далее - ЖК-дисплей) настраивать анализаторы.

    позволяют просматривать измеряемые величины и

    Основные узлы анализаторов: входные первичные напряжения, АЦП, микропроцессор, ЖК-дисплей.

    Опционально с анализаторами поставляются

    преобразователи тока и

    модули расширения: AR-PQ23D-FM-01 (2-канальный дискретный вход переменного тока), AR-PQ23D-FM-02 (4-канальный дискретный вход), AR-PQ23D-FM-03 (2-канальный релейный выход), AR-PQ23D-FM-04 (2-канальный аналоговый вход), AR-PQ23D-FM-05 (2-канальный вход температуры), AR-PQ23D-FM-06 (2-канальный аналоговый выход), AR-PQ23D-FM-07 (Связь сети Ethernet), AR-PQ23D-FM-08 (Profibus-DP V0), AR-PQ23D-FM-09 (Wifi: Modbus/ TCP), AR-PQ23D-FM-10 (GPRS: Modbus/ TCP, SMS), AR-PQ23D-FM-11 (RS-485, Modbus RTU), AR-PQ23D-FM-12 (M-Bus communication), AR-PQ23D-FM-13 (BACnet/MSTP communication), AR-PQ23D-FM-14 (BACnet/IP communication), AR-PQ23D-FM-15 (RS-232, Modbus-RTU).

    Анализаторы могут работать с внешними трансформаторами напряжения и тока.

    Требуемые коэффициенты трансформации устанавливаются пользователем программно. Структура условного обозначения модификаций анализаторов:

    PQ720

    -

    -

    -

    -

    -

    1

    2

    6

    8

    9

    7

    3 4 5

    • 1 - исполнение анализатора: PQ720 - анализатор с жидкокристаллическим дисплеем на тонкопленочных транзисторах; PQ720C - анализатор с жидкокристаллическим дисплеем;

    • 2 - серия ARMAT: AR;

    • 3 - анализатор качества электрической энергии: PQ;

    • 4 - цифра, обозначающая габарит: 2 - 96^96 мм;

    • 5 - цифра, обозначающая класс точности: 3 - 0,2;

    • 6 - цифра, обозначающая наличие поверки: 6 - с поверкой;

    • 7 - цифра, обозначающая количество фаз: 3 - три фазы;

    • 8 - цифра, обозначающая наличие дополнительных выходов: 4 - DO, RS-485;

    • 9  - обозначение типа дисплея: TFT - жидкокристаллический дисплей на тонкопленочных транзисторах; LCD - жидкокристаллический дисплей.

    Анализаторы выпускаются под торговым знаком «IEK».

    Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

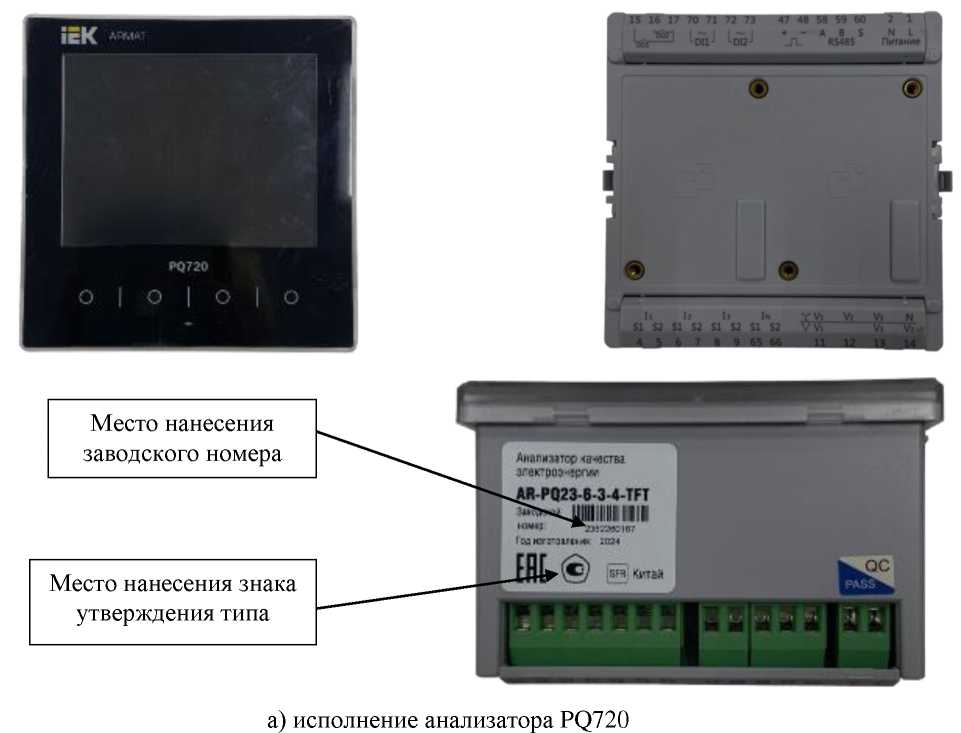

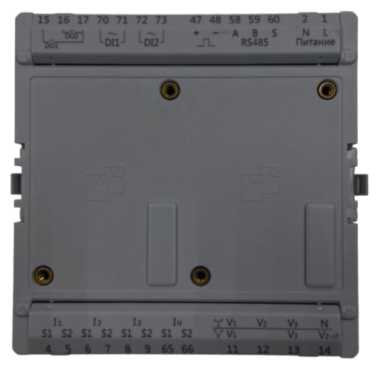

    Общий вид анализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом анализаторов. Нанесение знака поверки на анализаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) анализаторов не предусмотрено.

    Внешний вид. Анализаторы качества электроэнергии (PQ720), http://oei-analitika.ru
    Внешний вид. Анализаторы качества электроэнергии (PQ720), http://oei-analitika.ru

    Место нанесения заводского номера

    AnaiwniTcp «члга» ^’orrKS-spraii

    AR-PQ23-B-3-4-LCO

    Внешний вид. Анализаторы качества электроэнергии (PQ720), http://oei-analitika.ru
    Внешний вид. Анализаторы качества электроэнергии (PQ720), http://oei-analitika.ru

    JhM L JdMM

    IIIII'IIIIIIH

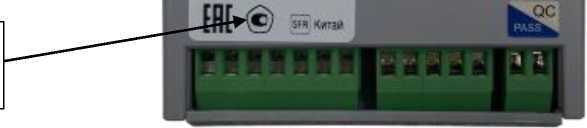

    Место нанесения знака утверждения типа

    Внешний вид. Анализаторы качества электроэнергии (PQ720), http://oei-analitika.ru

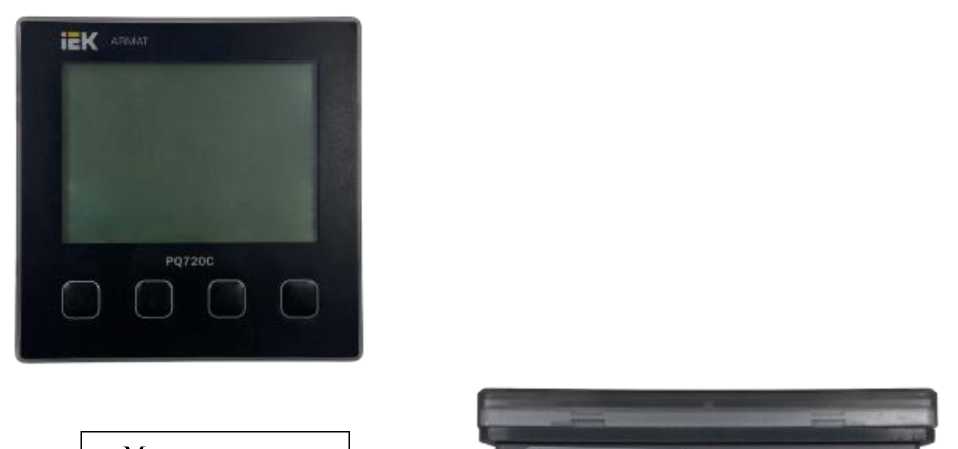

    б) исполнение анализатора PQ720C

    Рисунок 1 - Общий вид анализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера


    Таблица 20 -

    Наименование

    Обозначение

    Количество

    Анализатор качества электроэнергии PQ720

    -

    1 шт.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз. 1)

    Модуль расширения

    -

    шт. 2)

    1) В бумажном виде не поставляется. Размещается в электронном виде на сайте

    https://www.iek.ru/.

    2) В зависимости от заказа.


    Таблица 2 -

    Наименование характеристики

    Значение

    Номинальное        среднеквадратическое        значение

    фазного/линейного напряжения переменного тока ином(ф/л), В

    57,7/100; 220/380

    Номинальное   среднеквадратическое   значение   силы

    переменного тока /ном, А

    1; 5

    Номинальное значение частоты переменного тока, Гц

    50

    Диапазон   измерений   среднеквадратических   значений

    фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, В

    от 0,2^ ^ном(ф/л) до

    1,2^^ном(ф/л)

    Пределы допускаемой приведенной (к номинальному значению)     основной     погрешности     измерений

    среднеквадратических     значений     фазного/линейного

    напряжения переменного тока при частоте переменного тока 50 Гц, %

    ±0,2

    Диапазон измерений среднеквадратических значений силы переменного тока при частоте переменного тока 50 Гц, А

    от 0,015^1ном до 1,2•/ном

    Пределы допускаемой приведенной (к номинальному значению)     основной     погрешности     измерений

    среднеквадратических значений силы переменного тока при частоте переменного тока 50 Гц, %

    ±0,2

    Диапазон измерений частоты переменного тока, Гц

    от 45 до 65

    Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

    ±0,01

    Диапазоны измерений фазной и суммарной по трем фазам электрической мощности при частоте переменного тока 50 Гц: - активной, Вт

    0,2^^ном(ф) < U < 1,2^ином(ф) 0,015^1ном < I < 1,2-/ном -1 < cosф < 1

    - реактивной, вар

    0,2^ином(ф) < U < 1,2^ином(ф) 0,015^1ном < I < 1,2-/ном -1 < sinф < 1

    - полной, В •А

    0,2^ином(ф) < U < 1,2^ином(ф)

    0,015^1ном < I < 1,2-/ном

    Пределы допускаемой приведенной (к номинальному значению1)) погрешности измерений активной, реактивной, полной электрической мощности (фазной и суммарной по трем фазам), %

    ±0,15

    Диапазоны измерений активной электрической энергии

    Представлены в таблицах 3 - 4

    Пределы допускаемой относительной основной2) погрешности измерений активной электрической энергии, %

    Представлены в таблицах 3 - 4

    Диапазоны измерений реактивной электрической энергии

    Представлены в таблицах 5 - 6

    Пределы допускаемой относительной основной3) погрешности измерений реактивной электрической энергии, %

    Представлены в таблицах 5 - 6

    Наименование характеристики

    Значение

    Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

    • - для модификаций с /ном = 5 А; ^ном(ф) = 220 В

    • - для модификаций с /ном = 5 А; ^ном(ф) = 57,7 В

    • - для модификаций с /ном = 1 А; ^ном(ф) =57,7 В

    • - для модификаций с /ном = 1 А; ^ном(ф) =220 В

    5000

    20000

    80000

    20000

    Номинальное значение коэффициента мощности cos9

    1

    Диапазон измерений коэффициента мощности cos9 (фазного и суммарного по трем фазам)

    от -1 до +1

    Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности cos9 (фазного и суммарного по трем фазам), %

    ±0,5

    Диапазон преобразований аналоговых входных сигналов силы постоянного тока4), мА

    от 4 до 20

    Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) основной погрешности преобразований аналоговых входных сигналов силы постоянного тока, %

    ±0,5

    Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) дополнительной погрешности преобразований аналоговых входных сигналов силы постоянного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, %

    ±0,2

    Диапазон преобразований входных сигналов температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-20095), °С

    от -200 до +600

    Пределы допускаемой абсолютной погрешности преобразований входных сигналов температуры от термопреобразователей сопротивления Pt100 по ГОСТ 66512009, °С

    ±1

    Диапазоны преобразований аналоговых выходных сигналов силы постоянного тока, мА

    от 0 до 206); от 4 до 206)7)

    Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) основной погрешности преобразований аналоговых выходных сигналов силы постоянного тока, %

    ±0,5

    Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) дополнительной погрешности преобразований аналоговых выходных сигналов силы постоянного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, %

    ±0,2

    Диапазон измерений суммарного коэффициента гармонических составляющих напряжения Kv, %

    от 0,5 до 30,0

    Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения Ku, %

    ±0,2

    Диапазон измерений суммарного коэффициента гармонических составляющих тока Ki, %

    от 0,5 до 49,9

    Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих тока Ki, %

    ±0,2

    Наименование характеристики

    Значение

    Пределы допускаемой приведенной (к номинальному значению)   дополнительной   погрешности   измерений

    среднеквадратического     значения     фазного/линейного

    напряжения переменного тока и среднеквадратического значения силы переменного тока при частоте 50 Гц, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, %

    ±0,1

    Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока и среднеквадратического значения силы переменного тока при частоте 50 Гц при повышенной влажности 95 % при температуре +35 °С, %

    ±0,2

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    • 1) Номинальное значение электрической мощности (при ^ном(ф) = 220/380 В; /ном = 5 А) определяется по формуле:

    • - для активной электрической мощности P=Uном(ф)Iном•cosф;

    • - для реактивной электрической мощности Q=Uном(ф)Iном•sinф;

    • - для полной электрической мощности S=Uном(ф)Iном.

    • 2) Пределы допускаемых дополнительных погрешностей при измерении активной электрической энергии представлены в таблицах 7 - 14.

    • 3) Пределы допускаемых дополнительных погрешностей при измерении реактивной электрической энергии представлены в таблицах 15 - 17.

    • 4) При комплектации модулем расширения AR-PQ23D-FM-04.

    • 5) При комплектации модулем расширения AR-PQ23D-FM-05.

    • 6) При комплектации модулем расширения AR-PQ23D-FM-06.

    • 7) Выход от 4 до 20 мА может быть использован для преобразования параметров, принимающих как положительные, так и отрицательные значения (4-12-20 мА).

    Таблица 3 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при симметричной трехфазной нагрузке

    Значение силы переменного тока, А

    Значение напряжения переменного тока, В

    Коэффициент мощности

    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии, %

    0,015^1ном < I < 0,05^1ном

    Uном(ф)

    1,0

    ±0,30

    0,05^1ном < I < 1,2^1ном

    ±0,15

    0,02^1ном < I < 0,10-/ном

    0,5 (при индуктивной нагрузке)

    ±0,30

    0,8 (при емкостной нагрузке)

    0,10-/ном < I < 1,2-/ном

    0,5 (при индуктивной нагрузке)

    ±0,20

    0,8 (при емкостной нагрузке)

    Таблица 4 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

    Значение силы переменного тока,

    А

    Значение напряжения переменного тока, В

    Коэффициент мощности

    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии, %

    0,05^/ном < I <

    1,2^1ном

    Uном(ф)

    1,0

    ±0,2

    0,10-1ном < I <

    1,2^1ном

    0,5 (при индуктивной нагрузке)

    ±0,3

    Таблица 5 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при симметричной трехфазной нагрузке

    Значение силы переменного тока, А

    Значение напряжения переменного тока, В

    Коэффициент мощности (при индуктивной или емкостной нагрузке)

    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии, %

    0,02^1ном < I < 0,05^1ном

    Uном(ф)

    1,00

    ±0,6

    0,05^1ном < I < 1,2^1ном

    ±0,5

    0,05^1ном < I < 0,10•Iном

    0,50

    ±0,6

    0,10•Iном < I < 1,2•Iном

    ±0,5

    0,10•Iном < I < 1,2•Iном

    0,25

    ±0,6

    Таблица 6 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

    Значение силы переменного тока,

    А

    Значение напряжения переменного тока, В

    Коэффициент мощности (при индуктивной или емкостной нагрузке)

    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии, %

    0,05•Iном < I <

    1,2•IноM

    Uном(ф)

    1,0

    ±0,6

    0,10•Iном < I <

    1,2•IнOM

    0,5 (при индуктивной нагрузке)

    ±0,5

    Таблица 7 - Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке

    Значение силы переменного тока, А

    Коэффициент

    мощности C0S9

    Средний температурный коэффициент при измерении активной электрической энергии, %/°С

    0,05•Iном < I < 1,2•Iном

    1,0

    0,01

    0,10•Iном < I < 1,2•Iном

    0,5 (при индуктивной нагрузке)

    0,02

    Таблица 8 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %

    Значение силы переменного тока, А

    Коэффициент

    мощности COS9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    0,05^/ном < I < 1,2^1ном

    1,0

    ±0,1

    0,10-1ном < I < 1,2^1ном

    0,5 (при индуктивной нагрузке)

    ±0,2

    Таблица 9 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении

    Значение силы переменного тока, А

    Коэффициент

    мощности C0S9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    0,05^1ном < I < 1,2^1ном

    1,0

    ±0,1

    0,10^1ном < I < 1,2^1ном

    0,5 (при индуктивной нагрузке)

    ±0,1

    Таблица 10 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии при обратном порядке следования фаз при номинальном напряжении

    Значение силы переменного тока, А

    Коэффициент

    мощности C0S9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    0,1•Iном

    1,0

    ±0,05

    Таблица 11 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, вызванной несимметрией напряжения, при номинальном

    Значение силы переменного тока, А

    Коэффициент

    мощности C0S9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    Iном

    1,0

    ±0,5

    Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии при отклонении напряжения электропитания от номинального значения в пределах ±15 %

    Значение силы переменного тока, А

    Коэффициент

    мощности C0S9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    0,1•Iном

    1,0

    ±0,05

    Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, вызванной гармониками в цепях переменного тока, при номинальном напряжении

    Значение силы переменного тока, А

    Коэффициент

    мощности COS9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    0,5^/макс

    1,0

    ±0,4

    Примечание - /макс = 1,2-/ном

    Таблица 14 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, вызванной субгармониками в цепях переменного тока, при номинальном напряжении

    Значение силы переменного тока, А

    Коэффициент

    мощности C0S9

    Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии, %

    0,5^/ном

    1,0

    ±0,6

    Таблица 15 - Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке

    Значение силы переменного тока, А

    Коэффициент sin9 (при индуктивной или емкостной нагрузке)

    Средний температурный коэффициент при измерении реактивной электрической энергии, %/°С

    0,05^/ном < I < 1,2^/ном

    1,0

    0,10

    0,10-/ном < / < 1,2^/ном

    0,5

    0,15

    Таблица 16 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %

    Значение силы переменного тока, А

    Коэффициент sin9 (при индуктивной или емкостной нагрузке)

    Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, %

    0,02^/ном < / < 1,2^/ном

    1,0

    ±1,0

    0,05^/ном < / < 1,2-/ном

    0,5

    ±1,5

    Таблица 17 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении

    Значение силы переменного тока, А

    Коэффициент sin9 (при индуктивной или емкостной нагрузке)

    Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, %

    0,02^/ном < / < 1,2^/ном

    1,0

    ±2,5

    0,05^/ном < / < 1,2^/ном

    0,5

    ±2,5

    Таблица 18 - Основные технические

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение постоянного тока, В

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 80 до 270

    от 80 до 270

    от 45 до 65

    Потребляемая мощность, В^А, не более

    10

    Габаритные размеры (высота^длина^ширина), мм, не более

    96x96x58

    Масса, кг, не более

    0,44

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - для модификации PQ720

    • - для модификации PQ720C

    • - относительная влажность при температуре окружающей среды +35 °С, %, не более

    от -10 до +60 от -25 до +70

    95

    Таблица 19 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    50000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
