Номер по Госреестру СИ: 91454-24
91454-24 Скобы с отсчетным устройством
(Micron)
Назначение средства измерений:
Скобы с отсчетным устройством Micron (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 1
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 2
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 3
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 4
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 5

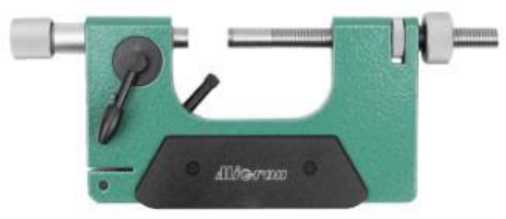

Внешний вид.
Скобы с отсчетным устройством
Рисунок № 6
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 7
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 8
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 9
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 28.02.2029
Номер записи - 193324
ID в реестре СИ - 1414866
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СР-100 0,001 исп. 1, СР-100 0,001, СР 75, СР 50, СР 25-0,001, СР 25, СР, СИ-25 0,001 (ИЧ-1) исп. 1, СИ-25 0,001, СИ-25, СИ-150 100-150 0,001 (ИЧ-1) исп. 2, СИ-150 0,001, СИ-100 50-100 0,001 (ИЧ-1) исп. 2, СИ-100 0,01, СИ-100 0,001, СИ 100, Нет модификации, модели СР, диапазон измерений от 0 до 25 мм, Micron,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 576
Выдано извещений - 2
Кол-во периодических поверок - 95
Кол-во средств измерений - 308
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 362 дн.
Приказы РСТ, где упоминается данный тип СИ
№560 от 2024.02.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
№1296 от 2024.05.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 февраля 2024 г. № 560 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Скобы с отсчетным устройством (Micron)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85174-22 06.04.2027 |
Нутромеры индикаторные, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
89267-23 09.06.2028 |
Линейки измерительные металлические, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
90663-23 07.12.2028 |
Угольники поверочные 90°, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91149-24 29.01.2029 |
Штангенциркули, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91454-24 28.02.2029 |
Скобы с отсчетным устройством, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
92447-24 24.06.2029 |
Штангенрейсмасы, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93114-24 04.09.2029 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93125-24 09.09.2029 |
Штангенглубиномеры Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93730-24 15.11.2029 |
Глубиномеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93960-24 29.11.2029 |
Нутромеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94065-24 11.12.2029 |
Глубиномеры индикаторные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94906-25 14.03.2030 |
Штангенциркули специальные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96115-25 13.08.2030 |
Шаблоны сварщика универсальные Калиброн, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96802-25 01.11.2030 |
Плиты поверочные и разметочные Micron, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
2 года |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Скобы с отсчетным устройством (Micron)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АК "ТУЛАМАШЗАВОД" (RA.RU.312381) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "ОДК-САТУРН" (1844) | 38 | 12 | 0 | 38 | 0 | 38 | 0 | 38 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 5 | 2 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 6 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 417 | 131 | 417 | 0 | 0 | 417 | 417 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ММЗ" (RA.RU.311607) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "ЭЛАРА" (0948) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО "ЗАВОД "ИСЕТЬ" (РОСС RU.0001.310236) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "СЕРПУХОВСКИЙ ЗАВОД "МЕТАЛЛИСТ" (RA.RU.312094) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ПАО "КМЗ" (RA.RU.311538) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 16 | 16 | 0 | 0 | 16 | 16 | 0 | ||
| ПАО "ИМПЕРАТОРСКИЙ ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (RA.RU.310559) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 18 | 18 | 0 | 0 | 18 | 18 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 12 | 3 | 9 | 3 | 0 | 12 | 9 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 13 | 0 | 13 | 0 | 6 | 0 | 6 | ||
| АО "ЗИД" (0405) | 5 | 5 | 3 | 2 | 0 | 5 | 3 | 2 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Скобы с отсчетным устройством (Micron)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
577 | 577 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка к работе и проведение измерений» паспорта СОУ.00.001.ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Скобы с отсчетным устройством Micron».
Правообладатель
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China.
Изготовитель
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China.
Испытательный центр
Общество с ограниченной ответственность ю «А3 ИНЖИНИРИНГ» (ООО «А3-И»)
Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр.1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China.
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса с теплоизоляционными накладками, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, встроенного или съемного отсчетного устройства, указателей пределов допуска для встроенного отсчетного устройства, сменного регулируемого центрирующего упора.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
-
- СИ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа торговой марки Micron, модификации ИЧ и ИТ (рег. № 82404-21);
-
- СЦ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа торговой марки Micron, модификации ИЦ (рег. № 82404-21);
-
- СР - рычажные, со встроенным в корпус отсчетным устройством;
-
- СРП - рычажные, повышенной точности, со встроенным в корпус отсчетным устройством.
Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Скобы модели СИ с ценой деления отсчетного устройства 0,01 мм изготавливаются в следующих модификациях: СИ-25 0,01 (ИЧ-3) исп. 1; СИ-25 0,01 (ИТ-3) исп. 1; СИ-25 0,01 (ИЧ-5) исп. 1; СИ-25 0,01 (ИТ-5) исп. 1; СИ-25 0,01 (ИЧ-10) исп. 1; СИ-50 0,01 (ИЧ-3) исп. 1; СИ-50 0,01 (ИТ-3) исп. 1; СИ-50 0,01 (ИЧ-5) исп. 1; СИ-50 0,01 (ИТ-5) исп. 1; СИ-50 0,01 (ИЧ-10) исп. 1; СИ-50 25-50 0,01 (ИЧ-3) исп. 1; СИ-50 25-50 0,01 (ИТ-3) исп. 1; СИ-50 25-50 0,01 (ИЧ-5) исп. 1; СИ-50 25-50 0,01 (ИТ-5) исп. 1; СИ-50 25-50 0,01 (ИЧ-10) исп. 1; СИ-75 50-75 0,01 (ИЧ-3) исп. 1; СИ-75 50-75 0,01 (ИТ-3) исп. 1; СИ-75 50-75 0,01 (ИЧ-5) исп. 1; СИ-75 50-75 0,01 (ИТ-5) исп. 1; СИ-75 50-75 0,01 (ИЧ-10) исп. 1; СИ-100 50-100 0,01 (ИЧ-3) исп. 1; СИ-100 50-100 0,01 (ИТ-3) исп. 1; СИ-100 50-100 0,01 (ИЧ-5) исп. 1; СИ-100 50-100 0,01 (ИТ-5) исп. 1; СИ-100 50100 0,01 (ИЧ-10) исп. 1; СИ-100 75-100 0,01 (ИЧ-3) исп. 1; СИ-100 75-100 0,01 (ИТ-3) исп. 1; СИ-100 75-100 0,01 (ИЧ-5) исп. 1; СИ-100 75-100 0,01 (ИТ-5) исп. 1; СИ-100 75-100 0,01 (ИЧ-10) исп. 1; СИ-125 100-125 0,01 (ИЧ-3) исп. 1; СИ-125 100-125 0,01 (ИТ-3) исп. 1; СИ-125 100-125 0,01 (ИЧ-5) исп. 1; СИ-125 100-125 0,01 (ИТ-5) исп. 1; СИ-125 100-125 0,01 (ИЧ-10) исп. 1; СИ-150 100-150 0,01 (ИЧ-3) исп. 1; СИ-150 100-150 0,01 (ИТ-3) исп. 1; СИ-150 100-150 0,01 (ИЧ-5) исп. 1; СИ-150 100-150 0,01 (ИТ-5) исп. 1; СИ-150 100-150 0,01 (ИЧ-10) исп. 1; СИ-200 100-200 0,01 (ИЧ-3) исп. 1; СИ-200 100-200 0,01 (ИТ-3) исп. 1; СИ-200 100-200 0,01 (ИЧ-5) исп. 1; СИ-200 100-200 0,01 (ИТ-5) исп. 1; СИ-200 100-200 0,01 (ИЧ-10) исп. 1; СИ-150 125-150 0,01 (ИЧ-3) исп. 1; СИ-150 125-150 0,01 (ИТ-3) исп. 1; СИ-150 125-150 0,01 (ИЧ-5) исп. 1; СИ-150 125-150 0,01 (ИТ-5) исп. 1; СИ-150 125-150 0,01 (ИЧ-10) исп. 1; СИ-175 150-175 0,01 (ИЧ-3) исп. 1; СИ-175 150-175 0,01 (ИТ-3) исп. 1; СИ-175 150-175 0,01 (ИЧ-5) исп. 1; СИ-175 150-175 0,01 (ИТ-5) исп. 1; СИ-175 150-175 0,01 (ИЧ-10) исп. 1; СИ-200 150-200 0,01 (ИЧ-3) исп. 1; СИ-200 150-200 0,01 (ИТ-3) исп. 1; СИ-200 150-200 0,01 (ИЧ-5) исп. 1; СИ-200 150-200 0,01 (ИТ-5) исп. 1; СИ-200 150-200 0,01 (ИЧ-10) исп. 1; СИ-200 175-200 0,01 (ИЧ-3) исп. 1; СИ-200 175-200 0,01 (ИТ-3) исп. 1; СИ-200 175-200 0,01 (ИЧ-5) исп. 1; СИ-200 175-200 0,01 (ИТ-5) исп. 1; СИ-200 175-200 0,01 (ИЧ-10) исп. 1; СИ-225 200-225 0,01 (ИЧ-3) исп. 1; СИ-225 200-225 0,01 (ИТ-3) исп. 1; СИ-225 200-225 0,01 (ИЧ-5) исп. 1; СИ-225 200-225 0,01 (ИТ-5) исп. 1; СИ-225 200-225 0,01 (ИЧ-10) исп. 1; СИ-250 225-250 0,01 (ИЧ-3) исп. 1; СИ-250 225-250 0,01 (ИТ-3) исп. 1; СИ-250 225-250 0,01 (ИЧ-5) исп. 1; СИ-250 225-250 0,01 (ИТ-5) исп. 1; СИ-250 225-250 0,01 (ИЧ-10) исп. 1; СИ-275 250-275 0,01 (ИЧ-3) исп. 1; СИ-275 250-275 0,01 (ИТ-3) исп. 1; СИ-275 250-275 0,01 (ИЧ-5) исп. 1; СИ-275 250-275 0,01 (ИТ-5) исп. 1; СИ-275 250-275 0,01 (ИЧ-10) исп. 1; СИ-300 275-300 0,01 (ИЧ-3) исп. 1; СИ-300 275-300 0,01 (ИТ-3) исп. 1; СИ-300 275-300 0,01 (ИЧ-5) исп. 1; СИ-300 275-300 0,01 (ИТ-5) исп. 1; СИ-300 275-300 0,01 (ИЧ-10) исп. 1; СИ-25 0,01 (ИЧ-3) исп. 2; СИ-25 0,01 (ИТ-3) исп. 2; СИ-25 0,01 (ИЧ-5) исп. 2; СИ-25 0,01 (ИТ-5) исп. 2; СИ-25 0,01 (ИЧ-10) исп. 2; СИ-50 0,01 (ИЧ-3) исп. 2; СИ-50 0,01 (ИТ-3) исп. 2; СИ-50 0,01 (ИЧ-5) исп. 2; СИ-50 0,01 (ИТ-5) исп. 2; СИ-50 0,01 (ИЧ-10) исп. 2; СИ-50 25-50 0,01 (ИЧ-3) исп. 2; СИ-50 25-50 0,01 (ИТ-3) исп. 2; СИ-50 25-50 0,01 (ИЧ-5) исп. 2; СИ-50 25-50 0,01 (ИТ-5) исп. 2; СИ-50 25-50 0,01 (ИЧ-10) исп. 2; СИ-75 50-75 0,01 (ИЧ-3) исп. 2; СИ-75 50-75 0,01 (ИТ-3) исп. 2; СИ-75 50-75 0,01 (ИЧ-5) исп. 2; СИ-75 50-75 0,01 (ИТ-5) исп. 2; СИ-75 50-75 0,01 (ИЧ-10) исп. 2; СИ-100 50100 0,01 (ИЧ-3) исп. 2; СИ-100 50-100 0,01 (ИТ-3) исп. 2; СИ-100 50-100 0,01 (ИЧ-5) исп. 2; СИ-100 50-100 0,01 (ИТ-5) исп. 2; СИ-100 50-100 0,01 (ИЧ-10) исп. 2; СИ-100 75-100 0,01 (ИЧ-3) исп. 2; СИ-100 75-100 0,01 (ИТ-3) исп. 2; СИ-100 75-100 0,01 (ИЧ-5) исп. 2; СИ-100 75-100 0,01 (ИТ-5) исп. 2; СИ-100 75-100 0,01 (ИЧ-10) исп. 2; СИ-125 100-125 0,01 (ИЧ-3) исп. 2; СИ-125 100-125 0,01 (ИТ-3) исп. 2; СИ-125 100-125 0,01 (ИЧ-5) исп. 2; СИ-125 100-125 0,01 (ИТ-5) исп. 2; СИ-125 100-125 0,01 (ИЧ-10) исп. 2; СИ-150 100-150 0,01 (ИЧ-3) исп. 2; СИ-150 100-150 0,01 (ИТ-3) исп. 2; СИ-150 100-150 0,01 (ИЧ-5) исп. 2; СИ-150 100-150 0,01 (ИТ-5) исп. 2; СИ-150 100-150 0,01 (ИЧ-10) исп. 2; СИ-200 100-200 0,01 (ИЧ-3) исп. 2; СИ-200 100-200 0,01 (ИТ-3) исп. 2; СИ-200 100-200 0,01 (ИЧ-5) исп. 2; СИ-200 100-200 0,01 (ИТ-5) исп. 2; СИ-200 100-200 0,01 (ИЧ-10) исп. 2; СИ-150 125-150 0,01 (ИЧ-3) исп. 2; СИ-150 125-150 0,01 (ИТ-3) исп. 2; СИ-150 125-150 0,01 (ИЧ-5) исп. 2; СИ-150 125-150 0,01 (ИТ-5) исп. 2; СИ-150 125-150 0,01 (ИЧ-10) исп. 2; СИ-175 150-175 0,01 (ИЧ-3) исп. 2; СИ-175 150-175 0,01 (ИТ-3) исп. 2; СИ-175 150-175 0,01 (ИЧ-5) исп. 2; СИ-175 150-175 0,01 (ИТ-5) исп. 2; СИ-175 150-175 0,01 (ИЧ-10) исп. 2; СИ-200 150-200 0,01 (ИЧ-3) исп. 2; СИ-200 150-200 0,01 (ИТ-3) исп. 2; СИ-200 150-200 0,01 (ИЧ-5) исп. 2; СИ-200 150-200 0,01 (ИТ-5) исп. 2; СИ-200 150-200 0,01 (ИЧ-10) исп. 2; СИ-200 175-200 0,01 (ИЧ-3) исп. 2; СИ-200 175-200 0,01 (ИТ-3) исп. 2; СИ-200 175-200 0,01 (ИЧ-5) исп. 2; СИ-200 175-200 0,01 (ИТ-5) исп. 2; СИ-200 175-200 0,01 (ИЧ-10) исп. 2; СИ-225 200-225 0,01 (ИЧ-3) исп. 2; СИ-225 200-225 0,01 (ИТ-3) исп. 2; СИ-225 200-225 0,01 (ИЧ-5) исп. 2; СИ-225 200-225 0,01 (ИТ-5) исп. 2; СИ-225 200-225 0,01 (ИЧ-10) исп. 2; СИ-250 225-250 0,01 (ИЧ-3) исп. 2; СИ-250 225-250 0,01 (ИТ-3) исп. 2; СИ-250 225-250 0,01 (ИЧ-5) исп. 2; СИ-250 225-250 0,01 (ИТ-5) исп. 2; СИ-250 225-250 0,01 (ИЧ-10) исп. 2; СИ-275 250-275 0,01 (ИЧ-3) исп. 2; СИ-275 250-275 0,01 (ИТ-3) исп. 2; СИ-275 250-275 0,01 (ИЧ-5) исп. 2; СИ-275 250-275 0,01 (ИТ-5) исп. 2; СИ-275 250-275 0,01 (ИЧ-10) исп. 2; СИ-300 275-300 0,01 (ИЧ-3) исп. 2; СИ-300 275-300 0,01 (ИТ-3) исп. 2; СИ-300 275-300 0,01 (ИЧ-5) исп. 2; СИ-300 275-300 0,01 (ИТ-5) исп. 2; СИ-300 275-300 0,01 (ИЧ-10) исп. 2.
Скобы модели СИ с ценой деления отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СИ-25 0,001 (ИЧ-1) исп. 1; СИ-50 25-50 0,001 (ИЧ-1) исп. 1; СИ-100 50-100 0,001 (ИЧ-1) исп. 1; СИ-150 100-150 0,001 (ИЧ-1) исп. 1; СИ-200 150-200 0,001 (ИЧ-1) исп. 1; СИ-25 0,001 (ИЧ-1) исп. 2; СИ-50 25-50 0,001 (ИЧ-1) исп. 2; СИ-100 50-100 0,001 (ИЧ-1) исп. 2; СИ-150 100-150 0,001 (ИЧ-1) исп. 2; СИ-200 150-200 0,001 (ИЧ-1) исп. 2.
Скобы модели СР с ценой деления отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СР-25 0,001 исп. 1; СР-50 25-50 0,001 исп. 1; СР-75 50-75 0,001 исп. 1; СР-100 75-100 0,001 исп. 1; СР-25 0,001 исп. 1; СР-50 25-50 0,001 исп. 1; СР-75 50-75 0,001 исп. 1; СР-100 75-100 0,001 исп. 1; СР-25 0,001 исп. 2; СР-50 25-50 0,001 исп. 2; СР-75 50-75 0,001 исп. 2; СР-100 75-100 0,001 исп. 2; СР-25 0,001 исп. 2; СР-50 25-50 0,001 исп. 2; СР-75 5075 0,001 исп. 2; СР-100 75-100 0,001 исп. 2.
Скобы модели СР с ценой деления отсчетного устройства 0,002 мм изготавливаются в следующих модификациях: СР-125 100-125 0,002 исп. 1; СР-150 125-150 0,002 исп. 1; СР-175 150-175 0,002 исп. 1; СР-200 175-200 0,002 исп. 1; СР-125 100-125 0,002 исп. 2; СР-150 125-150 0,002 исп. 2; СР-175 150-175 0,002 исп. 2; СР-200 175-200 0,002 исп. 2.
Скобы модели СРП с ценой деления отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СРП-25 0,001 исп. 1; СРП-50 25-50 0,001 исп. 1; СРП-25 0,001 исп. 1; СРП-50 25-50 0,001 исп. 1; СРП-25 0,001 исп. 2; СРП-50 25-50 0,001 исп. 2; СРП-25 0,001 исп. 2; СРП-50 25-50 0,001 исп. 2.
Скобы модели СЦ с шагом дискретности отсчетного устройства 0,01 мм изготавливаются в следующих модификациях: СЦ-25 0,01 (ИЧ-12,7) исп. 1; СЦ-50 0,01 (ИЧ-
-
12,7) исп. 1; СЦ-50 25-50 0,01 (ИЧ-12,7) исп. 1; СЦ-75 50-75 0,01 (ИЧ-12,7) исп. 1; СЦ-100 50-100 0,01 (ИЧ-12,7) исп. 1; СЦ-100 75-100 0,01 (ИЧ-12,7) исп. 1; СЦ-125 100-125 0,01 (ИЧ-12,7) исп. 1; СЦ-150 125-150 0,01 (ИЧ-12,7) исп. 1; СЦ-175 150-175 0,01 (ИЧ-12,7) исп. 1; СЦ-200 175-200 0,01 (ИЧ-12,7) исп. 1; СЦ-225 200-225 0,01 (ИЧ-12,7) исп. 1; СЦ-250 225-250 0,01 (ИЧ-12,7) исп. 1; СЦ-275 250-275 0,01 (ИЧ-12,7) исп. 1; СЦ-300 275-300 0,01 (ИЧ-12,7) исп. 1; СЦ-25 0,01 (ИЧ-
-
12,7) исп. 2; СЦ-50 0,01 (ИЧ-12,7) исп. 2; СЦ-50 25-50 0,01 (ИЧ-12,7) исп. 2; СЦ-75 50-75 0,01 (ИЧ-12,7) исп. 2; СЦ-100 50-100 0,01 (ИЧ-12,7) исп. 2; СЦ-100 75-100 0,01 (ИЧ-12,7) исп. 2; СЦ-125 100-125 0,01 (ИЧ-12,7) исп. 2; СЦ-150 125-150 0,01 (ИЧ-12,7) исп. 2; СЦ-175 150-175 0,01 (ИЧ-12,7) исп. 2; СЦ-200 175-200 0,01 (ИЧ-12,7) исп. 2; СЦ-225 200-225 0,01 (ИЧ-12,7) исп. 2; СЦ-250 225-250 0,01 (ИЧ-12,7) исп. 2; СЦ-275 250-275 0,01 (ИЧ-12,7) исп. 2; СЦ-300 275-300 0,01 (ИЧ-12,7) исп. 2.
Скобы модели СЦ с шагом дискретности отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СЦ-25 0,001 (ИЧ-12,7) исп. 1; СЦ-50 0,001 (ИЧ-
-
12,7) исп. 1; СЦ-50 25-50 0,001 (ИЧ-12,7) исп. 1; СЦ-75 50-75 0,001 (ИЧ-12,7) исп. 1; СЦ-100 75100 0,001 (ИЧ-12,7) исп. 1; СЦ-125 100-125 0,001 (ИЧ-12,7) исп. 1; СЦ-150 100-150 0,001 (ИЧ-
-
12,7) исп. 1; СЦ-150 125-150 0,001 (ИЧ-12,7) исп. 1; СЦ-175 150-175 0,001 (ИЧ-12,7) исп. 1; СЦ-200 175-200 0,001 (ИЧ-12,7) исп. 1; СЦ-225 200-225 0,001 (ИЧ-12,7) исп. 1; СЦ-250 225-250 0,001 (ИЧ-12,7) исп. 1; СЦ-275 250-275 0,001 (ИЧ-12,7) исп. 1; СЦ-300 275-300 0,001 (ИЧ-12,7) исп. 1; СЦ-25 0,001 (ИЧ-12,7) исп. 2; СЦ-50 0,001 (ИЧ-12,7) исп. 2; СЦ-50 25-50 0,001 (ИЧ-12,7) исп. 2; СЦ-75 50-75 0,001 (ИЧ-12,7) исп. 2; СЦ-100 75-100 0,001 (ИЧ-12,7) исп. 2; СЦ-125 100-125 0,001 (ИЧ-12,7) исп. 2; СЦ-150 100-150 0,001 (ИЧ-12,7) исп. 2; СЦ-150 125-150 0,001 (ИЧ-12,7) исп. 2; СЦ-175 150-175 0,001 (ИЧ-12,7) исп. 2; СЦ-200 175-200 0,001 (ИЧ-12,7) исп. 2; СЦ-225 200-225 0,001 (ИЧ-12,7) исп. 2; СЦ-250 225-250 0,001 (ИЧ-12,7) исп. 2; СЦ-275 250-275 0,001 (ИЧ-12,7) исп. 2; СЦ-300 275-300 0,001 (ИЧ-12,7) исп. 2.
Товарный знак наносится на паспорт скоб типографским методом, на
теплоизоляционную накладку или на циферблат встроенного отсчетного устройства краской или методом гравировки.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, на обратную сторону теплоизоляционной накладки или переставную пятку каплеструйным методом или методом лазерной гравировки. Диапазон измерений скобы наносится на фронтальную теплоизоляционную накладку краской или методом лазерной гравировки.
Фотографии общего вида скоб представлены на рисунках 1 - 3. Обозначение места нанесения заводского номера представлены на рисунке 4.

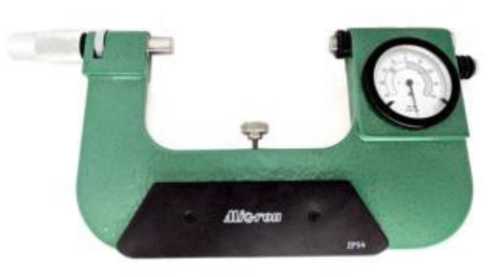

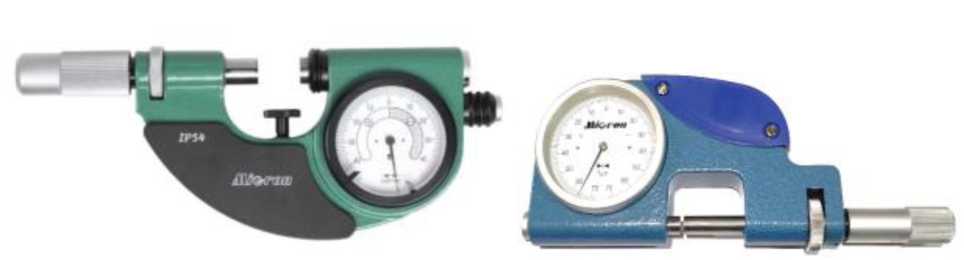

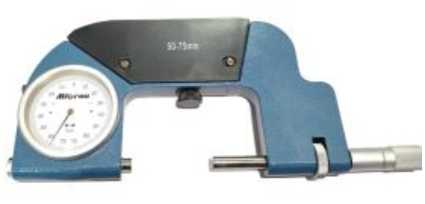

Рисунок 1 - Общий вид скоб моделей СР и СРП

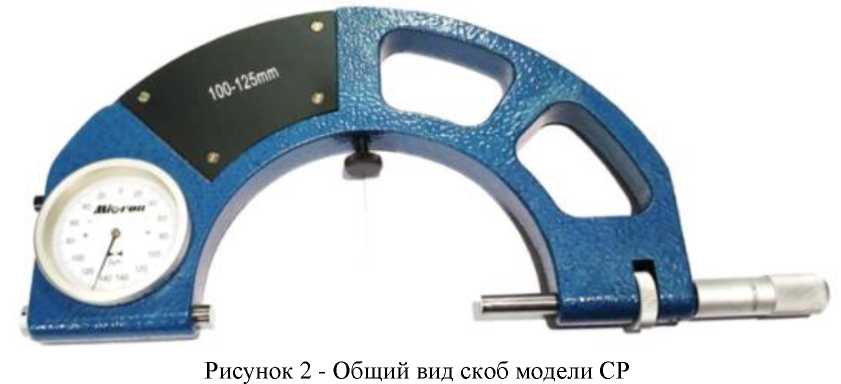

Рисунок 2 - Общий вид скоб модели СР
□ " i ' 1 ISw
к, J ■ ■■«• M W И

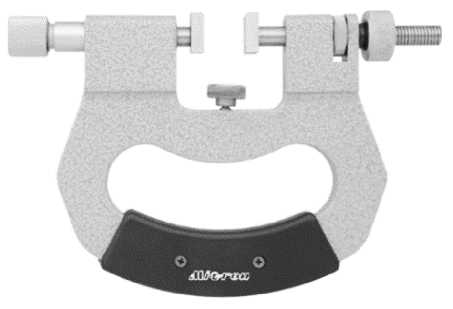

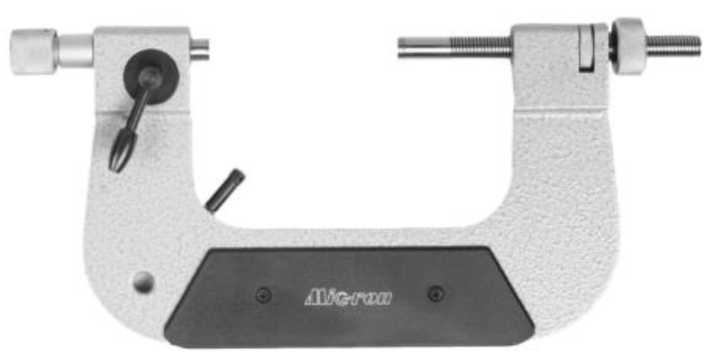

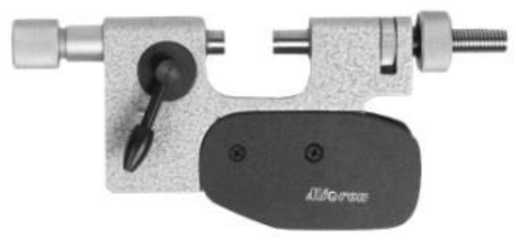

Рисунок 3 - Общий вид скоб моделей СИ и СЦ (без отсчетного устройства)
Место нанесения заводского номера
0.001mm 0 - 25mm
130518758

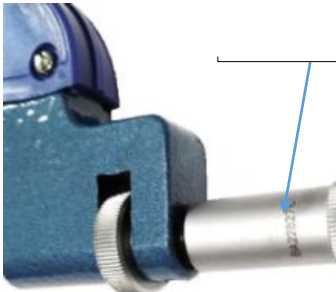

Рисунок 4 - Обозначение места нанесения заводского номера
Лист № 6 Всего листов 12
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Скоба с отсчетным устройством |
Micron* |
1 шт. |
|
Отсчетное устройство* (для скоб моделей СИ, СЦ) |
- |
1 шт. |
|
Комплект переставных пяток (для скоб модели СИ, СЦ с верхним пределом диапазона измерений св. 200 мм) |
- |
1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
СОУ.00.001.ПС |
1 экз. |
|
*Модель (модификация) в соответствии с заказом. | ||
Таблица 1 - Метрологические характеристики скоб модели СИ с ценой деления отсчетного устройства 0,01 мм
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений линейных размеров с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений*, мм |
на нормируемом** участке 0,1 мм |
на любом участке 3 мм | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||
|
от 0 до 25 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 0 до 50 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 25 до 50 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 50 до 75 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 50 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 75 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 100 до 125 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 100 до 150 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 100 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 125 до 150 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 150 до 175 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 150 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
Продолжение таблицы 1
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений линейных размеров с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений*, мм |
на нормируемом** участке 0,1 мм |
на любом участке 3 мм | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||
|
от 175 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 200 до 225 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±20 |
|
от 225 до 250 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±20 |
|
от 250 до 275 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±20 |
|
от 275 до 300 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±25 |
* Диапазон зависит от диапазона измерений входящего в комплект индикатора часового типа. ** Нормированный участок 0,1 мм устанавливается в пределах второго оборота индикатора.
Таблица 2 - Метрологические характеристики скоб моделей СИ, СР, СРП с ценой деления отсчетного устройства 0,001; 0,002 мм
|
Модель скобы |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | ||||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | ||||
|
СИ |
от 0 до 25 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 |
|
от 25 до 50 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 50 до 100 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 100 до 150 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 150 до 200 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
СР |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 75 до 100 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 25 до 50 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 75 до 100 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
Продолжение таблицы 2
|
Модель скобы |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | ||||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | ||||
|
СР |
от 100 до 125 |
0,002 |
от -0,14 до +0,14 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
|
от 125 до 150 |
0,002 |
от -0,14 до +0,14 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 150 до 175 |
0,002 |
от -0,14 до +0,14 |
±2,0 |
±4,0 |
±3,0 |
±6,0 | |
|
от 175 до 200 |
0,002 |
от -0,14 до +0,14 |
±2,0 |
±4,0 |
±3,0 |
±6,0 | |
|
СРП |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±0,7 |
±1,5 |
±1,4 |
±3,0 |
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 25 до 50 |
0,001 |
от -0,07 до +0,07 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
Таблица 3 - Метрологические характеристики скоб модели СЦ с шагом дискретности отсчетного устройства 0,01; 0,001 мм
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм | ||
|
Шаг дискретности, мм |
Диапазон измерений*, мм |
на любом участке 3 мм | ||
|
Исп.1 |
Исп.2 | |||
|
от 0 до 25 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 0 до 50 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 25 до 50 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 50 до 75 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 50 до 100 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 75 до 100 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 100 до 125 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 125 до 150 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 150 до 175 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 175 до 200 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 200 до 225 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 225 до 250 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 250 до 275 |
0,01 |
от 0 до 12,7 |
±15 |
±24 |
|
от 275 до 300 |
0,01 |
от 0 до 12,7 |
±15 |
±24 |
|
от 0 до 25 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 0 до 50 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 25 до 50 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 50 до 75 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 75 до 100 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 100 до 125 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 100 до 150 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
Продолжение таблицы 3
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм | ||
|
Шаг дискретности, мм |
Диапазон измерений*, мм |
на любом участке 3 мм | ||
|
Исп.1 |
Исп.2 | |||
|
от 125 до 150 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 150 до 175 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 175 до 200 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 200 до 225 |
0,001 |
от 0 до 12,7 |
±10 |
±15 |
|
от 225 до 250 |
0,001 |
от 0 до 12,7 |
±10 |
±15 |
|
от 250 до 275 |
0,001 |
от 0 до 12,7 |
±12 |
±17 |
|
от 275 до 300 |
0,001 |
от 0 до 12,7 |
±12 |
±17 |
* Диапазон зависит от диапазона измерений входящего в комплект индикатора часового типа.
Таблица 4 - Допуски плоскостности и параллельности, измерительное усилие скоб
|
Модель скобы |
Цена деления отсчетного устройства или шаг дискретности, мм |
Верхний предел диапазона измерений скоб, мм |
Допуск, мкм |
Измерительное усилие скоб, Н |
Колебание измерительного усилия, Н, не более | |
|
плоскостности |
параллель ности | |||||
|
СИ, СЦ |
0,01 |
от 25 до 100 включ. |
0,9 |
3,5 |
от 6 до 10 |
1,5 |
|
св. 100 до 200 включ. |
6,0 |
2,0 | ||||
|
св. 200 |
1,2 |
- |
от 8 до 12 | |||
|
0,001 |
от 25 до 100 включ. |
0,3 |
0,9 |
от 6 до 10 |
1,5 | |
|
св. 100 |
0,6 |
2,5 |
2,0 | |||
|
СР |
0,001; 0,002 |
25 |
0,6 |
1,2 |
от 4 до 8 |
1,5 |
|
50 |
1,5 | |||||
|
75 |
2,0 |
от 6 до 10 |
2,0 | |||
|
100 |
2,5 | |||||
|
125 |
3,0 | |||||
|
150 |
3,5 | |||||
|
175 |
4,0 | |||||
|
200 |
4,5 | |||||
|
СРП |
0,001 |
от 25 до 50 |
0,3 |
0,9 |
от 5 до 7 |
1,5 |
|
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы | ||||||
Таблица 5 - Размах показаний
|
Наименование характеристики |
Значение |
|
Размах показаний: | |
|
- для скоб моделей СИ, СР, СРП, цены деления шкалы отсчетного | |
|
устройства, не более |
1/3 |
|
- для скоб модели СЦ, шага дискретности цифрового отсчетного | |
|
устройства, не более |
1 |
Таблица 6 - Габаритные размеры и масса
|
Модель скобы |
Диапазон измерений скоб, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
СИ, СЦ |
от 0 до 25 |
260 |
50 |
140 |
1,0 |
|
от 25 до 50 |
290 |
50 |
140 |
1,0 | |
|
от 0 до 50 |
290 |
50 |
140 |
1,0 | |
|
от 50 до 75 |
310 |
50 |
170 |
1,1 | |
|
от 50 до 100 |
340 |
50 |
170 |
1,2 | |
|
от 75 до 100 |
340 |
50 |
170 |
1,2 | |
|
от 100 до 125 |
360 |
50 |
210 |
1,4 | |
|
от 100 до 150 |
390 |
50 |
210 |
1,5 | |
|
от 100 до 200 |
440 |
50 |
210 |
1,7 | |
|
от 125 до 150 |
390 |
50 |
210 |
1,5 | |
|
от 150 до 175 |
410 |
50 |
210 |
1,6 | |
|
от 150 до 200 |
440 |
50 |
210 |
1,7 | |
|
от 175 до 200 |
440 |
50 |
210 |
1,7 | |
|
от 200 до 225 |
460 |
50 |
280 |
1,9 | |
|
от 225 до 250 |
490 |
50 |
280 |
2,1 | |
|
от 250 до 275 |
510 |
50 |
280 |
2,3 | |
|
от 275 до 300 |
560 |
50 |
280 |
2,5 | |
|
СР, СРП |
от 0 до 25 |
200 |
30 |
80 |
0,9 |
|
от 25 до 50 |
230 |
30 |
100 |
1,3 | |
|
от 50 до 75 |
250 |
30 |
110 |
1,6 | |
|
от 75 до 100 |
280 |
30 |
140 |
2,1 | |
|
от 100 до 125 |
300 |
30 |
160 |
2,6 | |
|
от 125 до 150 |
330 |
30 |
180 |
3,6 | |
|
от 150 до 175 |
350 |
30 |
210 |
4,4 | |
|
от 175 до 200 |
380 |
30 |
260 |
5,1 | |
Примечание - Габаритные размеры и масса скоб моделей СИ, СЦ указаны без учета отсчетного устройства.
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +17 до +23 80 |
