Номер по Госреестру СИ: 94065-24
94065-24 Глубиномеры индикаторные Micron
(Обозначение отсутствует)
Назначение средства измерений:
Глубиномеры индикаторные Micron (далее по тексту - глубиномеры) предназначены для измерений глубины пазов, отверстий и высоты уступов до 150 мм.

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 1

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 2

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 3

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 4

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 5

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 6

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 7

Внешний вид.
Глубиномеры индикаторные Micron
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта глубиномеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Глубиномеры индикаторные Micron».
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: NO.15-2, HANGQIROAD, DAMAIWAN INDUSTRIAL PARK, PUDONG, SHANGHAI, 201316, CHINA
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
Глубиномеры изготавливаются следующих модификаций:
-
- ГИ - глубиномер индикаторный с аналоговым отсчетным устройством;
-
- ГИЦ - глубиномер индикаторный с цифровым отсчетным устройством.
Глубиномеры изготавливаются в исполнениях Кл1, Кл2, отличающихся между собой от плоскостности измерительной поверхности
допускаемыми значениями отклонения основания и погрешностью измерений.
основан на измерении разности показаний по (нулевым) показанием, настроенного по концевым
Принцип действия глубиномера отсчетному устройству между начальным мерам длины и/или по поверочной плите, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.
Глубиномеры состоят из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство - индикатор (с аналоговым отсчетным устройством для глубиномеров модификации ГИ или цифровым отсчетным устройством для глубиномеров модификации ГИЦ)), и фиксируется стопорным винтом. В измерительный стержень индикатора установлена резьбовая шпилька, в которую ввинчиваются сменные измерительные стержни со сферической измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.
Сведения об исполнении глубиномеров указываются в паспорте и заполняются от руки. К данному типу средств измерений относятся глубиномеры торговой марки «Micron».
Товарный знак MiQr»a наносится на паспорт глубиномеров типографским методом, на основание глубиномера краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки, в местах, указанных на рисунках 1 - 2.
Диапазон измерений наносится на лицевую сторону основания глубиномера. Цена деления круговой шкалы (для глубиномеров модификации ГИ) наносится на круговую шкалу при помощи краски или лазерной маркировки. Шаг дискретности цифрового отсчетного устройства (для глубиномеров модификации ГИЦ) наносится на лицевую сторону корпуса цифрового отсчетного устройства при помощи краски или наклейки или лазерной маркировки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1 - 2.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

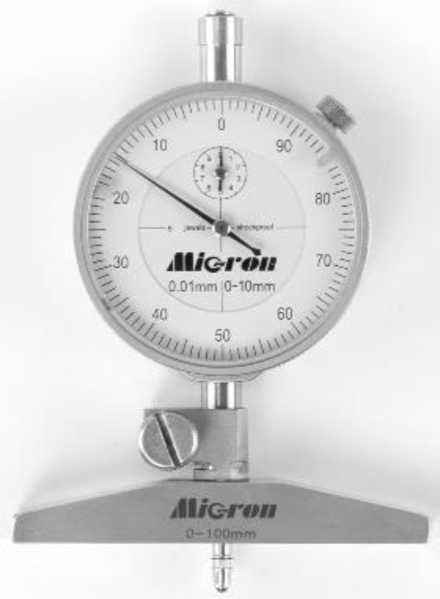

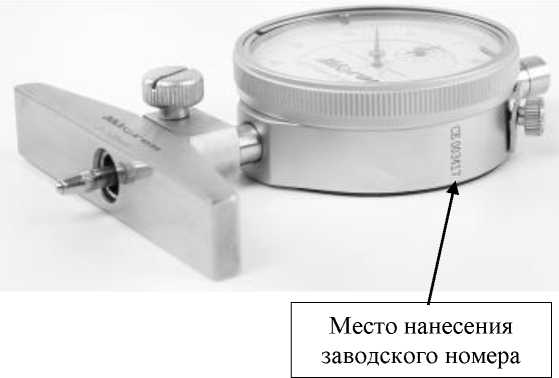

Рисунок 1 - Общий вид глубиномеров модификации ГИ и место нанесения заводского номера


Место нанесения

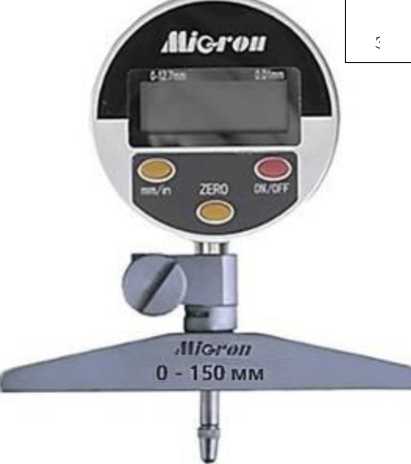

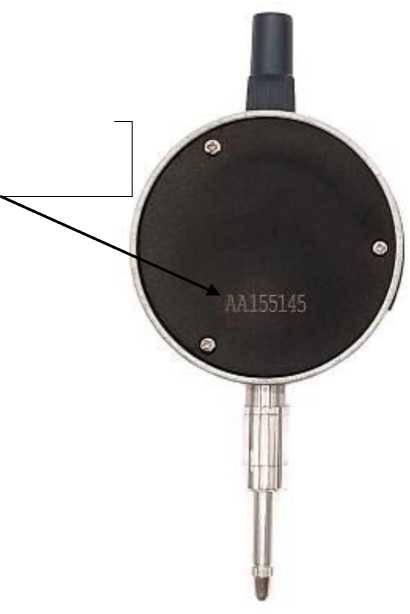

Рисунок 2 - Общий вид глубиномеров модификации ГИЦ и место нанесения заводского номера
заводского номера

|
Г |
inZrnn* « 1 |
• |
|
ка |

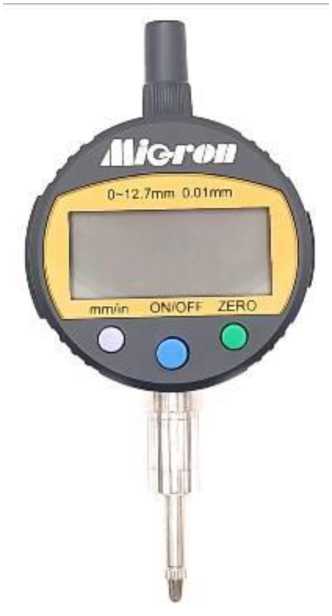

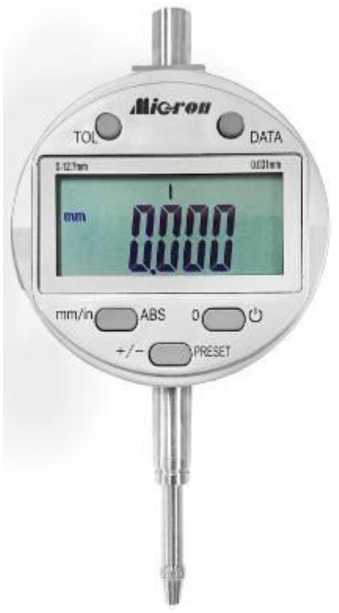

Рисунок 3 - Варианты исполнения цифровых
отсчетных устройств
Таблица 1 - Метрологические характеристики глубиномеров
|
Модификация |
Диапазон измерений, мм |
Цена деления / шаг дискретности, мм |
Отклонение от плоскостности измерительной поверхности основания, мкм, не более |
Измерительное усилие, Н, не более |
Колебание измерительного усилия, Н, не более | |
|
Исп. Кл1 |
Исп. Кл2 | |||||
|
ГИ |
от 0 до 100 |
0,010 |
4 |
10 |
2 |
0,8 |
|
от 0 до 150 |
0,010 | |||||
|
ГИЦ |
от 0 до 100 |
0,010 | ||||
|
от 0 до 150 |
0,010 | |||||
|
от 0 до 100 |
0,001 | |||||
|
от 0 до 150 |
0,001 | |||||
Таблица 2 -
абсолютной
ы
|
Модификация |
Диапазон измерений, мм |
Цена деления / шаг дискретности, мм |
Предел допускаемой абсолютной погрешности измерений, мкм | |
|
Исп. Кл1 |
Исп. Кл2 | |||
|
ГИ |
от 0 до 100 |
0,010 |
±10 |
±20 |
|
от 0 до 150 |
0,010 | |||
|
ГИЦ |
от 0 до 100 |
0,010 | ||
|
от 0 до 150 |
0,010 | |||
|
от 0 до 100 |
0,001 | |||
|
от 0 до 150 |
0,001 | |||
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ГИ |
от 0 до 100 |
90 |
32 |
120 |
0,30 |
|
от 0 до 150 |
90 |
32 |
120 |
0,30 | |
|
ГИЦ |
от 0 до 100 |
90 |
32 |
120 |
0,30 |
|
от 0 до 150 |
90 |
32 |
120 |
0,30 |
Таблица 4 - Технические характеристики, условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ глубиномеров модификации, условных измерений1): - ГИ |
50000 |
|
-ГИЦ |
100000 |
|
1) - Под условным измерением понимают перемещение измерительного стержня до контакта с | |
|
объектом измерения. | |
