Номер по Госреестру СИ: 94906-25
94906-25 Штангенциркули специальные Micron
(Обозначение отсутствует)
Назначение средства измерений:
Штангенциркули специальные Micron (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, канавок и пазов на наружных и внутренних поверхностях, проточек, расстояний между осями отверстий малых диаметров, для измерений глубины или высоты элементов деталей, а также для проведения разметочных работ.
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 1
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 2
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 3
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 4
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 5
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 6
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 7
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 8
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 9
Внешний вид.
Штангенциркули специальные Micron
Рисунок № 10
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства - 14.03.2030
Номер записи - 196700
ID в реестре СИ - 1424148
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦЦТГ, ШЦЦСЦ, ШЦЦСТ, ШЦЦСНК-150 мм, ШЦЦСНК, ШЦЦСЛ 15-150-0,01, ШЦЦСЛ, ШЦЦСВК-330-0,01, ШЦЦСВК-300 мм, ШЦЦСВК-25-225-0,01, ШЦЦСВК-225-0,01, ШЦЦСВК, ШЦЦС, ШЦСРТ, ШЦСР-150-0,1, ШЦСР, мод. ШЦЦС,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 217
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 23
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Штангенциркули специальные Micron (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85174-22 06.04.2027 |
Нутромеры индикаторные, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
89267-23 09.06.2028 |
Линейки измерительные металлические, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
90663-23 07.12.2028 |
Угольники поверочные 90°, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91149-24 29.01.2029 |
Штангенциркули, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91454-24 28.02.2029 |
Скобы с отсчетным устройством, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
92447-24 24.06.2029 |
Штангенрейсмасы, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93114-24 04.09.2029 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93125-24 09.09.2029 |
Штангенглубиномеры Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93730-24 15.11.2029 |
Глубиномеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93960-24 29.11.2029 |
Нутромеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94065-24 11.12.2029 |
Глубиномеры индикаторные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94906-25 14.03.2030 |
Штангенциркули специальные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96115-25 13.08.2030 |
Шаблоны сварщика универсальные Калиброн, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96802-25 01.11.2030 |
Плиты поверочные и разметочные Micron, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Штангенциркули специальные Micron (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ОДК-САТУРН" (1844) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 160 | 160 | 160 | 0 | 0 | 160 | 160 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 11 | 11 | 11 | 0 | 0 | 11 | 11 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 6 | 4 | 2 | 0 | 6 | 4 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенциркули специальные Micron (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Штангенциркули специальные Micron».
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: NO.15-2, HANGQIROAD, DAMAIWAN INDUSTRIAL PARK, PUDONG, SHANGHAI, 201316, CHINA
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
Штангенциркули изготавливаются следующих модификаций:
-
- ШЦСР - односторонние с отсчетом по нониусу, с циркульной системой развода губок и закаленными губками, для измерений наружных линейных размеров и проведения разметочных работ;
-
- ШЦСРТ - односторонние с отсчетом по нониусу, с циркульной системой развода губок и губками с твердосплавной напайкой, для измерений наружных линейных размеров и проведения разметочных работ;
-
- ШЦСРТ-П - двусторонние с отсчетом по нониусу, с губками с твердосплавной напайкой, для измерений наружных линейных размеров и проведения разметочных работ;
-
- ШЦСРТ-Ш - односторонние с отсчетом по нониусу, с губками с твердосплавной напайкой, для измерений наружных линейных размеров и проведения разметочных работ;
-
- ШЦЦСВК - односторонние с цифровым отсчетным устройством, с радиусными измерительными поверхностями для измерений диаметра канавок и других размеров на внутренних поверхностях и плоскими измерительными поверхностями для измерений наружных размеров;
-
- ШЦЦСНК - односторонние с цифровым отсчетным устройством, с плоскими измерительными поверхностями для измерений линейных размеров наружных канавок и пазов;
-
- ШЦЦСЛ - односторонние с цифровым отсчетным устройством, с лезвийными измерительными губками для внутренних измерений линейных размеров;
-
- ШЦЦСТ - односторонние с глубиномером с цифровым отсчетным устройством, с губками для измерения толщины стенок труб, а также для измерений глубины или высоты элементов деталей;
-
- ШЦЦСЦ - односторонние с цифровым отсчетным устройством, с коническими измерительными поверхностями для измерений расстояний между центрами отверстий малых диаметров с регулируемой перпендикулярно штанге губкой;
-
- ШЦЦС - двусторонние с цифровым отсчетным устройством, с подвижной губкой, регулируемой перпендикулярно штанге, верхними губками с кромочными измерительными поверхностями для измерений внутренних линейных размеров и нижними губками с плоскими измерительными поверхностями для измерений наружных линейных размеров;
- ШЦЦТГ - двусторонние с глубиномером с цифровым отсчетным устройством, с острозаточенными губками для измерений наружных и внутренних линейных размеров, для измерений глубины или высоты элементов деталей, а также проведения разметочных работ.
Принцип действия штангенциркулей модификаций ШЦСР, ШЦСРТ, ШЦСРТ-П, ШЦСРТ-Ш основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на подвижной рамке штангенциркуля.
Принцип действия штангенциркулей модификаций ШЦЦСВК, ШЦЦСНК, ШЦЦСЛ, ШЦЦСТ, ШЦЦСЦ, ШЦЦС, ШЦЦТГ основан на преобразовании линейного перемещения рамки штангенциркуля в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства.
Штангенциркули модификаций ШЦСР, ШЦСРТ, ШЦСРТ-П, ШЦСРТ-Ш состоят из штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи рамки или без него, устройства для зажима рамки. Штангенциркули могут иметь рамку моноблочной конструкции (деления шкалы нониуса нанесены непосредственно на рамку штангенциркуля, без возможности снятия нониуса с рамки) или рамку со съемным нониусом.
Штангенциркули модификаций ШЦЦСВК, ШЦЦСНК, ШЦЦСЛ, ШЦЦСТ, ШЦЦСЦ, ШЦЦС, ШЦЦТГ состоят из штанги, рамки с цифровым отсчетным устройством, которая перемещается вдоль штанги, устройства микрометрической подачи рамки или без него, устройства для зажима рамки, источника питания. На корпусе цифрового отсчетного устройства расположены жидкокристаллический дисплей для считывания результатов измерений и кнопки, с помощью которых осуществляется управление рядом функций, отсек элемента питания. Штангенциркули с индексами IP67, IP65, IP54 имеют степень защиты IP67, IP65, IP54 по ГОСТ 14254-2015 от проникновения пыли и влаги.
К данному типу средств измерений относятся штангенциркули торговой марки «Micron».
Товарный знак Mi&rtm наносится на паспорт штангенциркулей типографским методом, на нерабочую лицевую поверхность штанги краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую лицевую поверхность штанги или на заднюю поверхность рамки или на корпус цифрового отсчетного устройства с оборотной стороны или на нерабочую заднюю поверхность штанги методом лазерной маркировки, краской или травлением в местах, указанных на рисунках 3 и 12.
Цена деления нониуса (для штангенциркулей модификаций ШЦСР, ШЦСРТ, ШЦСРТ-П, ШЦСРТ-Ш) наносится на рамку штангенциркуля при помощи краски или лазерной маркировки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенциркулей указан на рисунках 1 - 11.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.

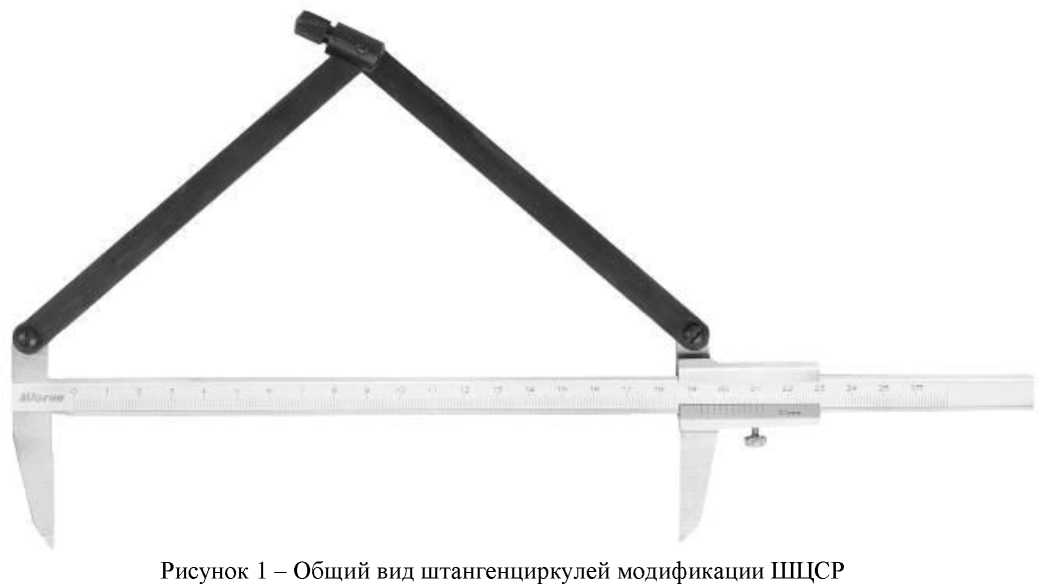

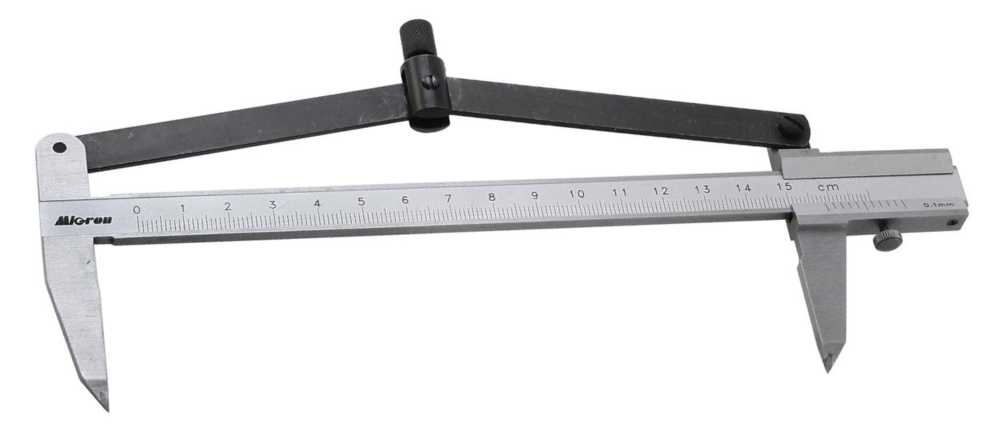

Рисунок 2 - Общий вид штангенциркулей модификации ШЦСРТ
Место нанесения заводского номера
г

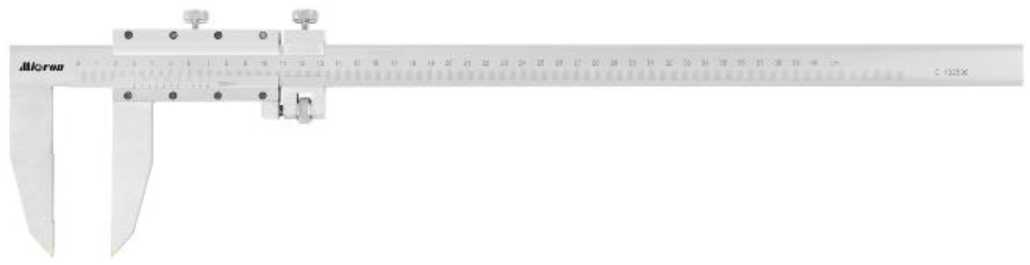

Рисунок 3 - Общий вид штангенциркулей модификации ШЦСРТ-П и место нанесения заводского номера

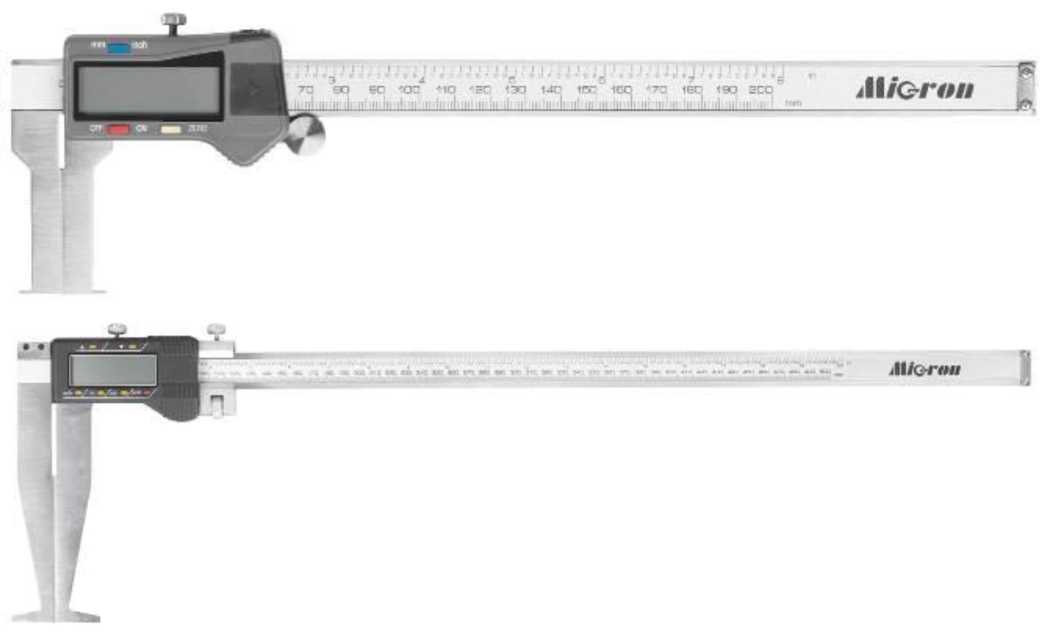

Рисунок 4 - Общий вид штангенциркулей модификации ШЦСРТ-Ш

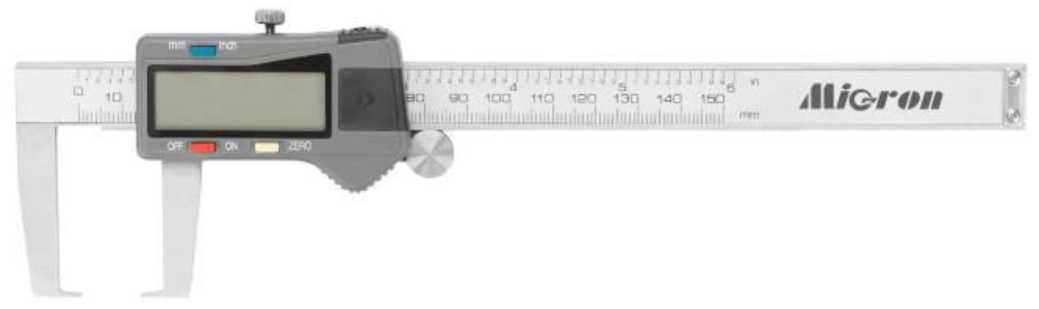

Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦСВК

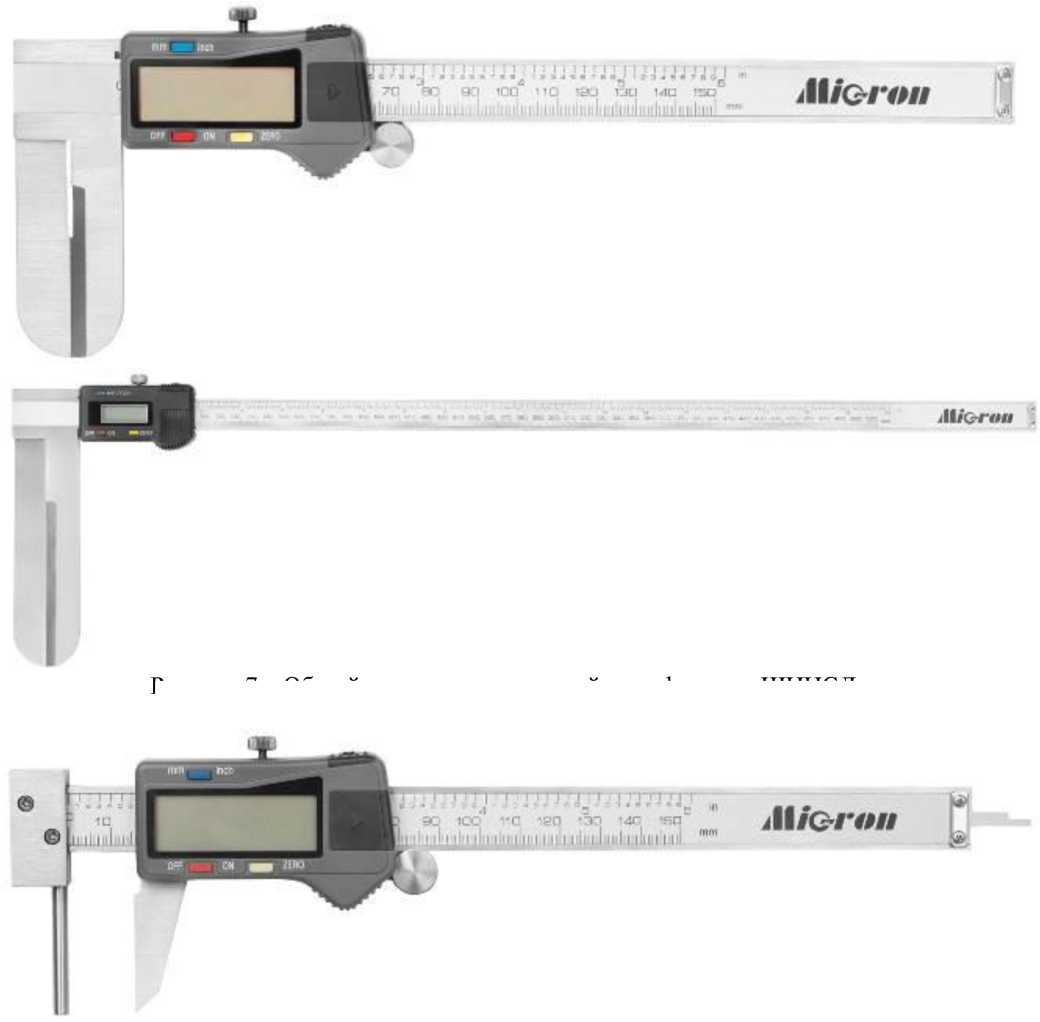

Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦСНК

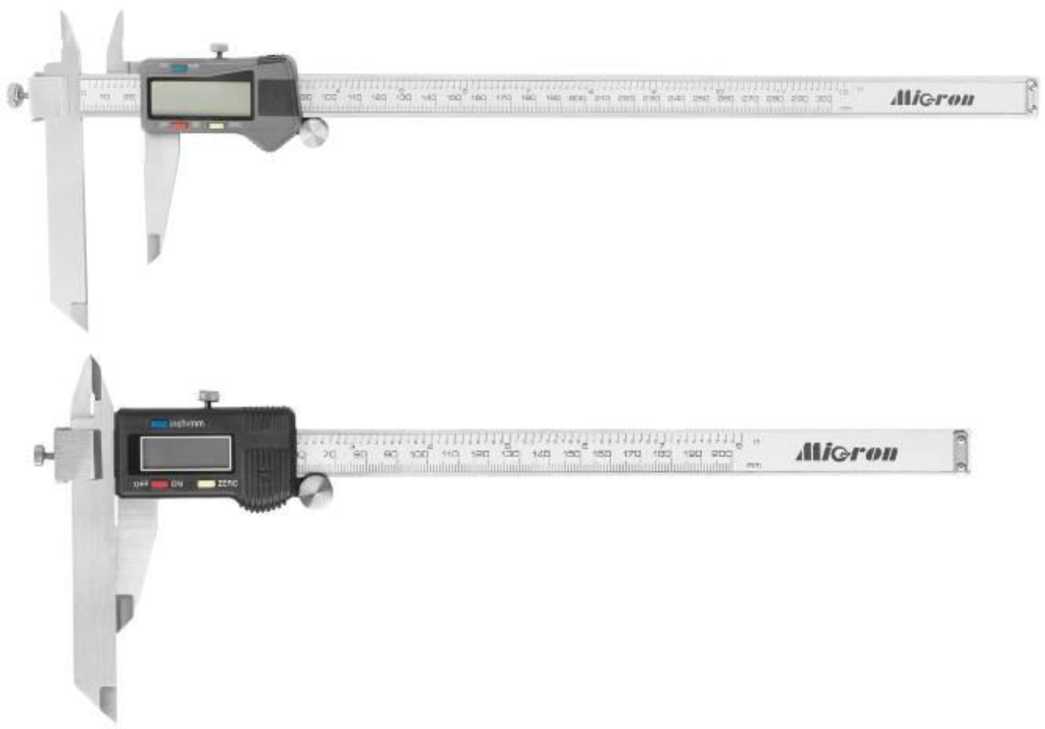

Рисунок 8 - Общий вид штангенциркулей модификации ШЦЦСТ

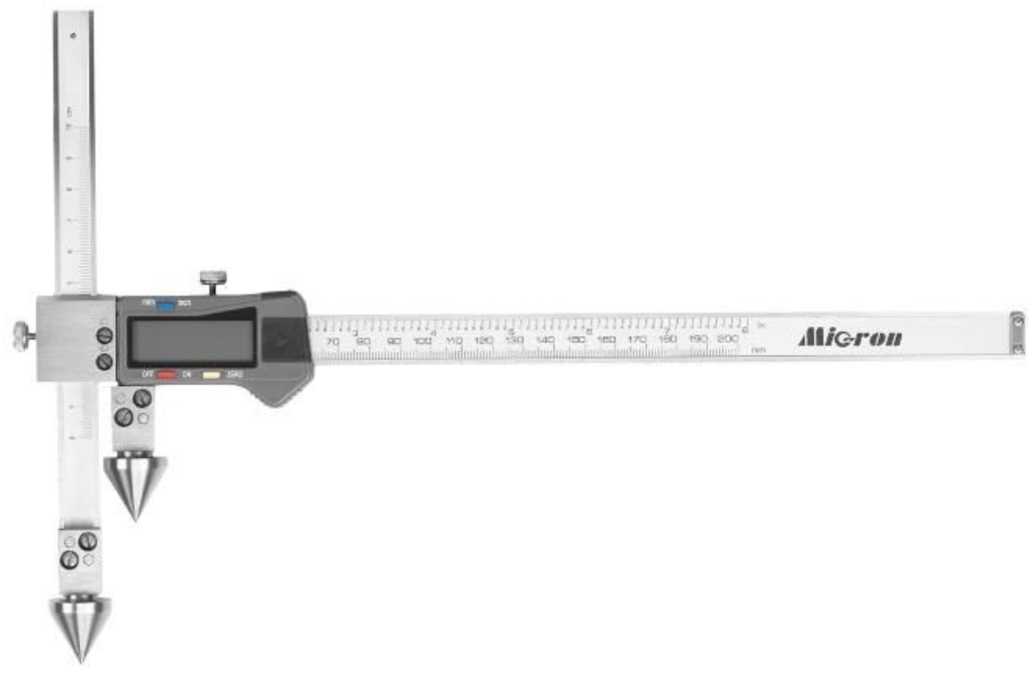

Рисунок 7 - Общий вид штангенциркулей модификации ШЦЦСЛ

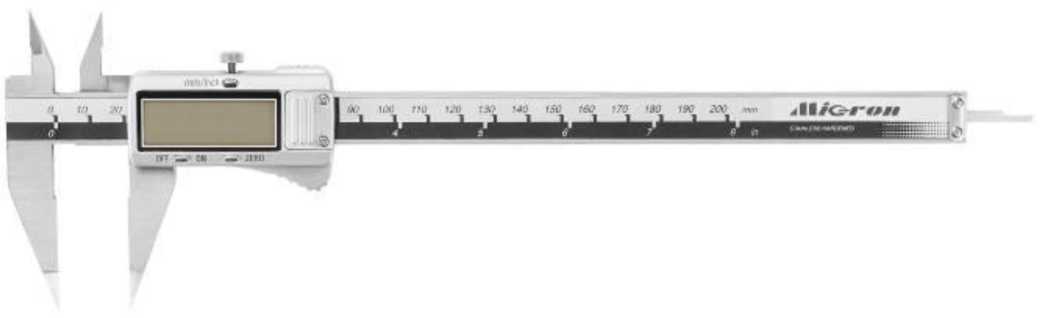

Рисунок 9 - Общий вид штангенциркулей модификации ШЦЦСЦ
Рисунок 10 - Общий вид штангенциркулей модификации Ш^Ц^ЦС
Рисунок 11 - Общий вид штангенциркулей модификации ШЦЦТГ

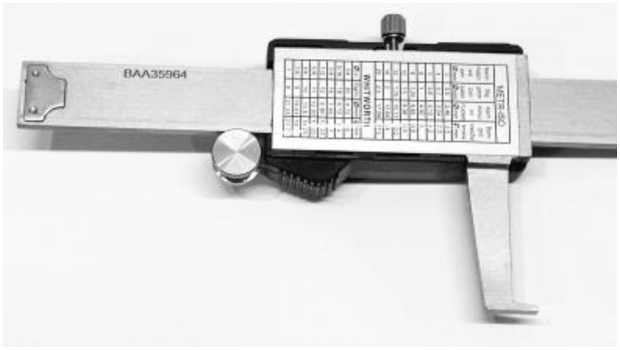

Рисунок 12 - Место нанесения заводского номера

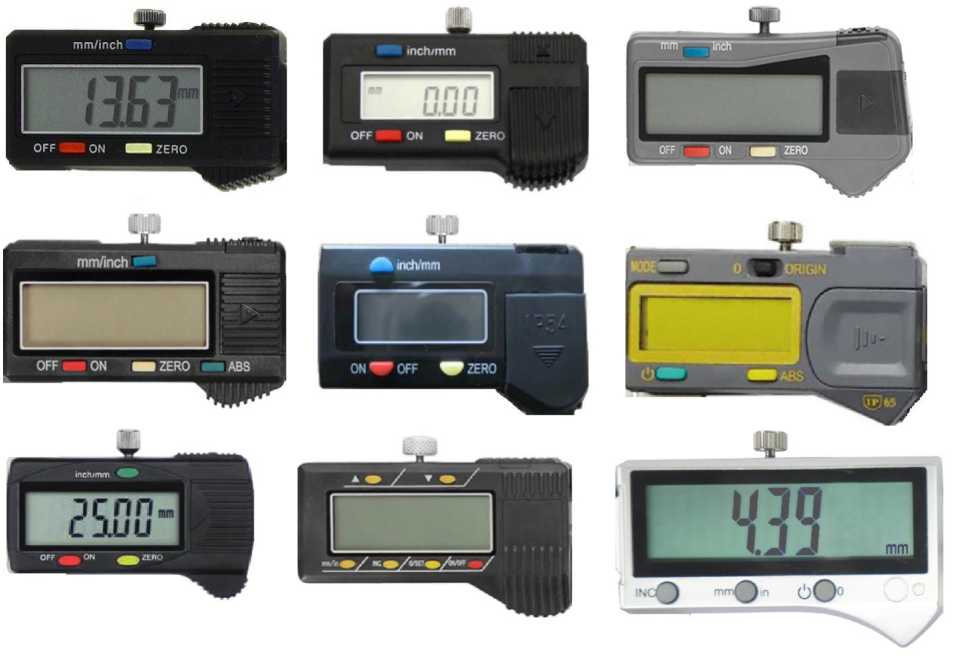

Рисунок 13 - Варианты исполнения цифрового отсчетного устройства
Таблица 1 -
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (шаг дискретности цифрового отсчетного устройства), мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности измерений при измерении глубины, мм |
|
ШЦСР |
от 0 до 150 |
0,10 |
±0,10 |
- |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 200 |
0,10 |
±0,10 |
- | |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 300 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 500 |
0,10 |
±0,30 |
- | |
|
ШЦСРТ |
от 0 до 150 |
0,10 |
±0,10 |
- |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 200 |
0,10 |
±0,10 |
- | |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 300 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 500 |
0,10 |
±0,30 |
- | |
|
ШЦСРТ-П |
от 0 до 160 |
0,10 |
±0,10 |
- |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 200 |
0,10 |
±0,10 |
- | |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 250 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 300 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 400 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 500 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 600 |
0,10 |
±0,30 |
- | |
|
0,05 |
±0,15 |
- | ||
|
от 0 до 630 |
0,10 |
±0,30 |
- | |
|
0,05 |
±0,15 |
- | ||
|
от 0 до 800 |
0,10 |
±0,40 |
- | |
|
0,05 |
±0,20 |
- | ||
|
от 0 до 1000 |
0,10 |
±0,40 |
- | |
|
0,05 |
±0,20 |
- | ||
|
ШЦСРТ-Ш |
от 0 до 160 |
0,10 |
±0,10 |
- |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 200 |
0,10 |
±0,10 |
- | |
|
0,05 |
±0,05 |
- | ||
|
от 0 до 250 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 300 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- |
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (шаг дискретности цифрового отсчетного устройства), мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности измерений при измерении глубины, мм |
|
ШЦСРТ-Ш |
от 0 до 400 |
0,10 |
±0,20 |
- |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 500 |
0,10 |
±0,20 |
- | |
|
0,05 |
±0,10 |
- | ||
|
от 0 до 600 |
0,10 |
±0,30 |
- | |
|
0,05 |
±0,15 |
- | ||
|
от 0 до 630 |
0,10 |
±0,30 |
- | |
|
0,05 |
±0,15 |
- | ||
|
от 0 до 800 |
0,10 |
±0,40 |
- | |
|
0,05 |
±0,20 |
- | ||
|
от 0 до 1000 |
0,10 |
±0,40 |
- | |
|
0,05 |
±0,20 |
- | ||
|
ШЦЦСВК |
от 20 до 170 |
0,01 |
±0,04 |
- |
|
от 25 до 225 |
0,01 |
±0,05 |
- | |
|
от 30 до 330 |
0,01 |
±0,08 |
- | |
|
от 60 до 560 |
0,01 |
±0,06 |
- | |
|
ШЦЦСНК |
от 0 до 150 |
0,01 |
±0,04 |
- |
|
от 0 до 200 |
0,01 |
±0,05 |
- | |
|
от 0 до 250 |
0,01 |
±0,06 |
- | |
|
от 0 до 300 |
0,01 |
±0,06 |
- | |
|
от 0 до 500 |
0,01 |
±0,07 |
- | |
|
ШЦЦСЛ |
от 15 до 150 |
0,01 |
±0,08 |
- |
|
от 18 до 200 |
0,01 |
±0,10 |
- | |
|
от 20 до 300 |
0,01 |
±0,13 |
- | |
|
от 22 до 500 |
0,01 |
±0,15 |
- | |
|
ШЦЦСТ |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
от 0 до 200 |
0,01 |
±0,03 |
±0,03 | |
|
от 0 до 300 |
0,01 |
±0,04 |
±0,04 | |
|
от 0 до 500 |
0,01 |
±0,07 |
±0,07 | |
|
ШЦЦСЦ |
от 20 до 150 |
0,01 |
±0,12 |
- |
|
от 20 до 200 |
0,01 |
±0,14 |
- | |
|
от 20 до 300 |
0,01 |
±0,16 |
- | |
|
от 20 до 500 |
0,01 |
±0,18 |
- | |
|
от 20 до 1000 |
0,01 |
±0,20 |
- | |
|
ШЦЦС |
от 0 до 150 |
0,01 |
±0,04 |
- |
|
от 0 до 200 |
0,01 |
±0,05 |
- | |
|
от 0 до 300 |
0,01 |
±0,06 |
- | |
|
от 0 до 500 |
0,01 |
±0,07 |
- | |
|
ШЦЦТГ |
от 0 до 100 |
0,01 |
±0,03 |
±0,03 |
|
от 0 до 150 |
0,01 |
±0,03 |
±0,03 | |
|
от 0 до 200 |
0,01 |
±0,03 |
±0,03 | |
|
от 0 до 300 |
0,01 |
±0,04 |
±0,04 |
5
Таблица 2 - Расстояние между кромочными измерительными поверхностями губок для на размер 10 мм и его отклонение
|
Модификация |
Диапазон измерений, мм |
Расстояние между кромочными измерительными поверхностями губок и его отклонение, мм |
|
ШЦЦС |
от 0 до 150 |
10,0±0,1 |
|
от 0 до 200 |
10,0±0,1 | |
|
от 0 до 300 |
10,0±0,1 | |
|
от 0 до 500 |
10,0±0,1 | |
|
ШЦЦТГ |
от 0 до 100 |
10,0±0,1 |
|
от 0 до 150 |
10,0±0,1 | |
|
от 0 до 200 |
10,0±0,1 | |
|
от 0 до 300 |
10,0±0,1 |
Таблица 3 - Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров штангенциркулей, установленных на размер 10 мм
|
Модификация |
Диапазон измерений, мм |
Отклонение от параллельности кромочных измерительных поверхностей, мм, не более |
|
ШЦЦС |
от 0 до 150 |
0,02 |
|
от 0 до 200 |
0,02 | |
|
от 0 до 300 |
0,02 | |
|
от 0 до 500 |
0,02 | |
|
ШЦЦТГ |
от 0 до 100 |
0,02 |
|
от 0 до 150 |
0,02 | |
|
от 0 до 200 |
0,02 | |
|
от 0 до 300 |
0,02 |
Таблица 4 -
и технические
2.
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей модификаций ШЦЦТГ, ШЦЦСТ и ШЦЦС, мм, не более |
0,01 |
|
Отклонение от прямолинейности торца штанги штангенциркулей модификаций ШЦЦТГ и ШЦЦСТ, мм, не более |
0,01 |
|
Отклонение от параллельности измерительных поверхностей губок штангенциркулей модификаций ШЦЦС, ШЦЦТГ, ШЦЦСТ для измерений наружных размеров, мм, не более |
0,02 |
|
Отклонение от параллельности измерительных поверхностей губок штангенциркулей модификации ШЦЦСЛ для измерений внутренних размеров, мм, не более: - с верхним пределом диапазона измерений до 300 мм включ. |
0,05 |
|
- с верхним пределом диапазона измерений св. 300 мм |
0,08 |
|
Расстояние между вершинами конусов штангенциркулей модификации Ш^Ц^ЦСЦ и его отклонение, мм |
20,0±0,1 |
|
Параметр шероховатости Ra плоских, цилиндрических, конических, радиусных измерительных поверхностей штангенциркулей по ГОСТ 2789-73, мкм, не более |
0,32 |
|
Параметр шероховатости Ra измерительных поверхностей кромочных губок штангенциркулей по ГОСТ 2789-73, мкм, не более |
0,63 |
|
Степень защиты по ГОСТ 14254-20151) |
IP67, IP65, IP54 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
1) - только для штангенциркулей модификаций ШЦЦСВК, Ш ШЦЦСТ, ШЦЦСЦ, ШЦЦС, ШЦЦТГ |
ЩЦСНК, ШЦЦСЛ, |
Таблица 5 -
и масса
|
Модификация |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШЦСР, ШЦСРТ |
от 0 до 150 |
250 |
80 |
15 |
0,22 |
|
от 0 до 200 |
300 |
90 |
15 |
0,24 | |
|
от 0 до 300 |
450 |
110 |
15 |
0,28 | |
|
от 0 до 500 |
645 |
150 |
20 |
0,60 | |
|
ШЦСРТ-П |
от 0 до 160 |
280 |
90 |
20 |
0,40 |
|
от 0 до 200 |
350 |
110 |
25 |
0,45 | |
|
от 0 до 250 |
400 |
135 |
25 |
0,50 | |
|
от 0 до 300 |
450 |
140 |
25 |
0,55 | |
|
от 0 до 400 |
600 |
275 |
30 |
1,10 | |
|
от 0 до 500 |
680 |
275 |
30 |
1,10 | |
|
от 0 до 600 |
750 |
275 |
30 |
1,70 | |
|
от 0 до 630 |
800 |
300 |
30 |
1,70 | |
|
от 0 до 800 |
1100 |
355 |
35 |
2,10 | |
|
от 0 до 1000 |
1350 |
355 |
35 |
3,30 | |
|
ШЦСРТ-Ш |
от 0 до 160 |
280 |
70 |
20 |
0,40 |
|
от 0 до 200 |
350 |
90 |
25 |
0,45 | |
|
от 0 до 250 |
400 |
110 |
25 |
0,50 | |
|
от 0 до 300 |
450 |
115 |
25 |
0,55 | |
|
от 0 до 400 |
600 |
240 |
30 |
1,10 | |
|
от 0 до 500 |
680 |
240 |
30 |
1,10 | |
|
от 0 до 600 |
750 |
240 |
30 |
1,70 | |
|
от 0 до 630 |
800 |
260 |
30 |
1,70 | |
|
от 0 до 800 |
1100 |
305 |
35 |
2,10 | |
|
от 0 до 1000 |
1350 |
310 |
35 |
3,30 | |
|
ШЦЦСВК |
от 20 до 170 |
240 |
70 |
15 |
0,18 |
|
от 25 до 225 |
290 |
80 |
15 |
0,23 | |
|
от 30 до 330 |
400 |
90 |
15 |
0,31 | |
|
от 60 до 560 |
700 |
150 |
20 |
1,10 | |
|
Ш^Ц^ЦСНК |
от 0 до 150 |
240 |
70 |
15 |
0,18 |
|
от 0 до 200 |
290 |
80 |
15 |
0,23 | |
|
от 0 до 250 |
350 |
85 |
15 |
0,28 | |
|
от 0 до 300 |
410 |
90 |
15 |
0,31 | |
|
от 0 до 500 |
630 |
130 |
20 |
1,30 | |
|
Ш^Ц^ЦСЛ |
от 15 до 150 |
250 |
90 |
15 |
0,22 |
|
от 18 до 200 |
300 |
100 |
15 |
0,24 | |
|
от 20 до 300 |
400 |
120 |
15 |
0,28 | |
|
от 22 до 500 |
645 |
185 |
20 |
0,80 |
Продолжение таблицы 5
|
Модификация |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШЦЦСТ |
от 0 до 150 |
240 |
70 |
15 |
0,16 |
|
от 0 до 200 |
290 |
80 |
15 |
0,21 | |
|
от 0 до 300 |
400 |
90 |
15 |
0,28 | |
|
от 0 до 500 |
630 |
150 |
20 |
1,10 | |
|
ШЦЦСЦ |
от 20 до 150 |
285 |
210 |
22 |
0,90 |
|
от 20 до 200 |
335 |
210 |
22 |
1,40 | |
|
от 20 до 300 |
475 |
220 |
22 |
2,00 | |
|
от 20 до 500 |
685 |
226 |
22 |
2,50 | |
|
от 20 до 1000 |
1300 |
500 |
22 |
3,00 | |
|
ШЦЦС |
от 0 до 150 |
250 |
110 |
15 |
0,22 |
|
от 0 до 200 |
310 |
120 |
15 |
0,27 | |
|
от 0 до 300 |
415 |
130 |
15 |
0,35 | |
|
от 0 до 500 |
675 |
215 |
20 |
1,24 | |
|
ШЦЦТГ |
от 0 до 150 |
250 |
80 |
15 |
0,20 |
|
от 0 до 200 |
300 |
95 |
15 |
0,30 | |
|
от 0 до 250 |
370 |
95 |
15 |
0,35 | |
|
от 0 до 300 |
415 |
110 |
15 |
0,38 |
