Номер по Госреестру СИ: 93960-24
93960-24 Нутромеры микрометрические Micron
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры микрометрические Micron (далее по тексту - нутромеры) предназначены для измерений внутренних линейных размеров деталей.
Внешний вид.
Нутромеры микрометрические Micron
Рисунок № 1
Внешний вид.
Нутромеры микрометрические Micron
Рисунок № 2
Внешний вид.
Нутромеры микрометрические Micron
Рисунок № 3
Внешний вид.
Нутромеры микрометрические Micron
Рисунок № 4
Внешний вид.
Нутромеры микрометрические Micron
Рисунок № 5
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195780
ID в реестре СИ - 1421551
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НМЦ-Б, НМ600, НМ-БД, НМ-Б 5-30 0,01 исп.2, НМ-Б 5-30, НМ-Б 225-250 0,01, НМ-Б 150-175 0,01 исп.2, НМ-Б 125-150 0,01 исп.2, НМ-Б 125-150 0,01 исп.1, НМ-Б 100-125 0,01 исп.2, НМ-Б 100-125 0,01 исп.1, НМ-Б, НМ 50-75 0,01 исп.2, НМ 50-600мм-0,01мм, НМ 50-600, цена деления 0,01, НМ 50-600 0,01 исп.2, НМ 50-600 0,01 исп.1, НМ (50-600) мм, НМ, Нет модификации,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 178
Выдано извещений - 1
Кол-во периодических поверок - 16
Кол-во средств измерений - 7
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№2809 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Нутромеры микрометрические Micron (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85174-22 06.04.2027 |
Нутромеры индикаторные, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
89267-23 09.06.2028 |
Линейки измерительные металлические, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
90663-23 07.12.2028 |
Угольники поверочные 90°, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91149-24 29.01.2029 |
Штангенциркули, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91454-24 28.02.2029 |
Скобы с отсчетным устройством, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
92447-24 24.06.2029 |
Штангенрейсмасы, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93114-24 04.09.2029 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93125-24 09.09.2029 |
Штангенглубиномеры Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93730-24 15.11.2029 |
Глубиномеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93960-24 29.11.2029 |
Нутромеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94065-24 11.12.2029 |
Глубиномеры индикаторные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94906-25 14.03.2030 |
Штангенциркули специальные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96115-25 13.08.2030 |
Шаблоны сварщика универсальные Калиброн, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96802-25 01.11.2030 |
Плиты поверочные и разметочные Micron, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
2 года |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Нутромеры микрометрические Micron (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 157 | 148 | 156 | 1 | 0 | 157 | 156 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ПАО "КАЛУЖСКИЙ ТУРБИННЫЙ ЗАВОД" (RA.RU.311738) | 4 | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 4 | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 7 | 3 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Нутромеры микрометрические Micron (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Подготовка к работе и проведение измерений» паспорта СОУ.00.001.ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Нутромеры микрометрические Micron».
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Испытательный центр
Общество с ограниченной ответственность ю «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Принцип действия нутромеров основан на измерении линейных размеров при использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительных наконечников до соприкосновения с измеряемой поверхностью.
Нутромеры состоят из микрометрического винта, измерительных губок с двухконтактным касанием к измеряемому изделию, стопорного винта, стебля с нониусом (с цифровым отсчетным устройством), барабана.
Нутромеры изготавливаются следующих моделей:
-
- НМ - с отсчетом по шкалам стебля и барабана;
-
- НМЦ - с отсчетом по цифровому отсчетному устройству;
-
- НМ-У - с отсчетом по шкалам стебля и барабана, узко-диапазонный, без удлинителей;
-
- НМ-Б - с отсчетом по шкалам стебля и барабана, с боковыми губками;
-
- НМ-БД - с отсчетом по шкалам стебля и барабана, с боковыми губками с двух сторон, две из них предназначены для измерений в пределах диапазона измерений от 5 до 30 мм, две другие - от 30 до 55 мм;
-
- НМЦ-Б - с отсчетом по цифровому отсчетному устройству, с боковыми губками.
Нутромеры моделей НМ и НМЦ комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
На удлинителях размером 300 мм и более предусмотрены теплоизоляционные накладки.
Нутромеры изготавливаются в модификациях ABCD, в обозначении которых принято:
А - наименование модели;
В - диапазон измерений нутромера;
С - цена деления отсчетного устройства или шаг дискретности в миллиметрах;
D - исполнение нутромера.
Нутромеры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Нутромеры моделей НМ-У могут изготавливаться наборами или поштучно. В набор могут входить от двух до десяти нутромеров моделей НМ-У.
Товарный знак наносится на барабан микрометрической головки,
на цифровое отсчетное устройство или на теплоизоляционную накладку краской, методом гравировки или в виде наклейки, а также на паспорт нутромеров типографским методом.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, на барабан микрометрической головки краской или методом гравировки.
Фотографии общего вида нутромеров представлены на рисунках 1 - 6. Обозначение места нанесения заводского номера представлены на рисунке 7.

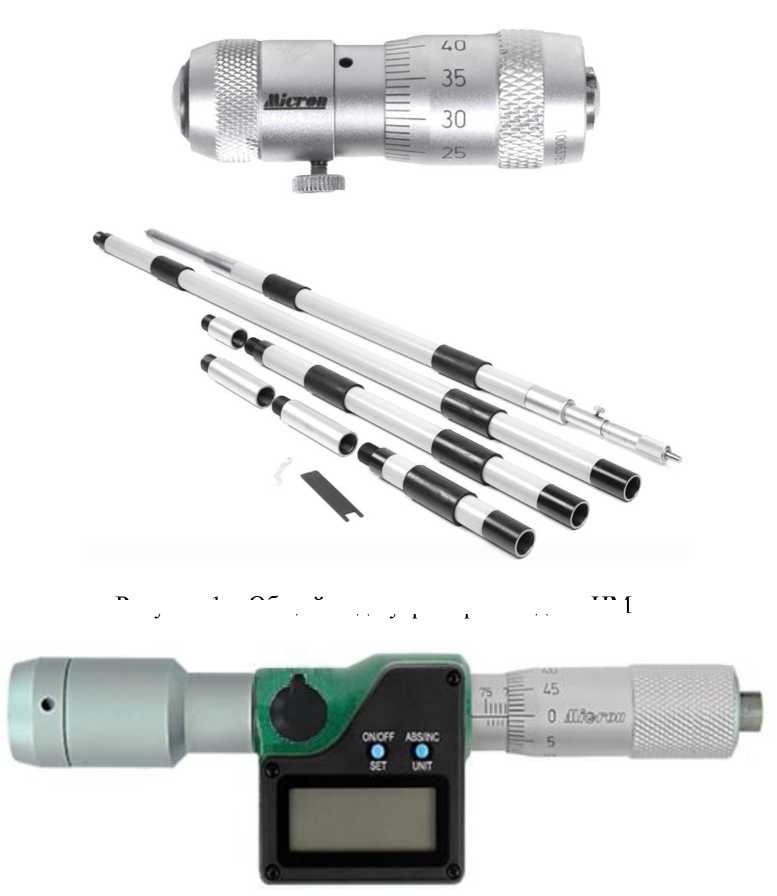

Рисунок 1 - Общий вид нутромеров модели НМ
Рисунок 2 - Общий вид нутромеров модели НМЦ

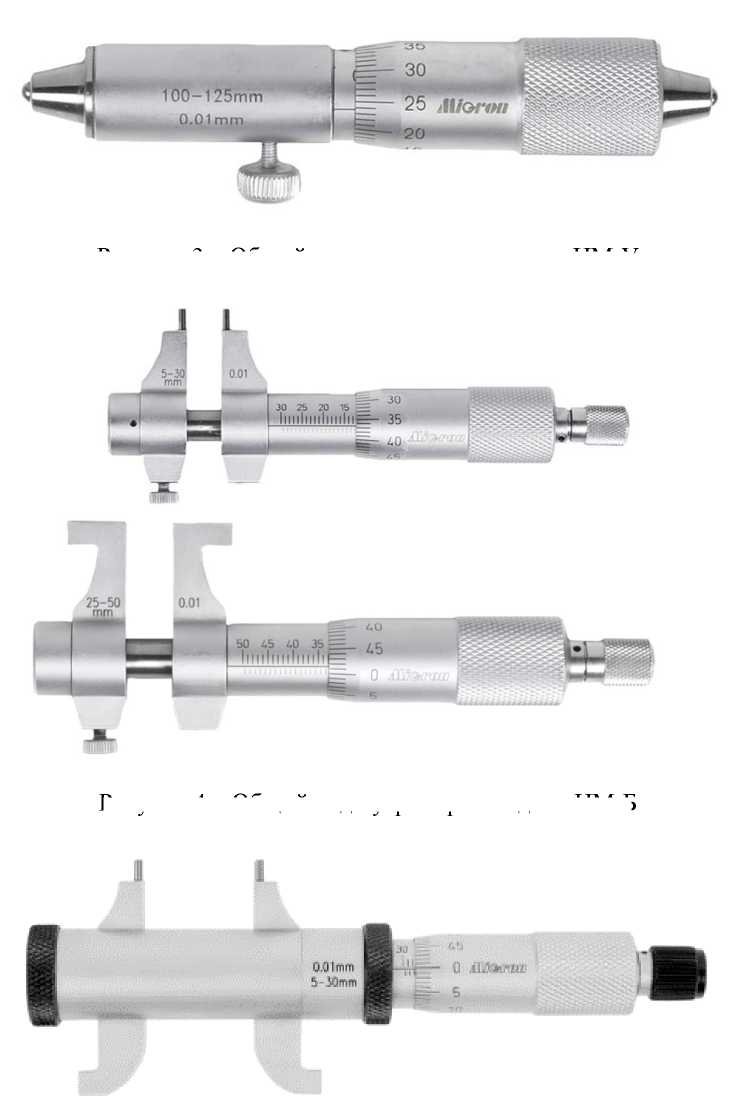

Рисунок 4 - Общий вид нутромеров модели НМ-Б
Рисунок 3 - Общий вид нутромеров модели НМ-У
Рисунок 5 - Общий вид нутромеров модели НМ-БД

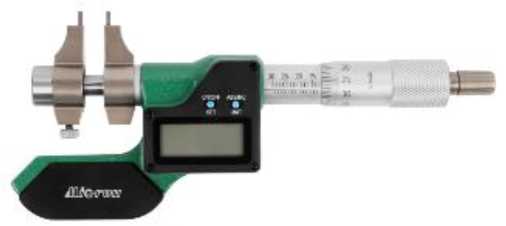

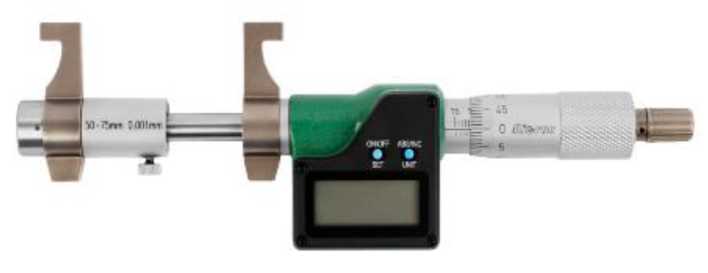

Рисунок 6 - Общий вид нутромеров модели НМЦ-Б
Место нанесения заводского номера
Рисунок 7 - Обозначение места нанесения заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Нутромер микрометрический |
Micron* |
1 шт.** |
|
Элемент питания (для нутромеров моделей НМЦ, НМЦ-Б) |
- |
1 шт. |
|
Удлинители для нутромеров модели НМ и НМЦ |
- |
1 комплект |
|
Установочная мера (для нутромеров модели НМ с нижним пределом диапазона измерений до 350 мм включ. и для нутромеров модели НМЦ) |
- |
1 шт. |
|
Установочное кольцо (для моделей НМЦ-Б 5-30 0,001; НМЦ-Б 25-50 0,001; НМ-Б 5-30 0,005; НМ-Б 5-30 0,01; НМ-Б 25-50 0,01; НМ-БД 5-55 0,01) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
СОУ.00.001.ПС |
1 экз. |
|
*Модель (модификация) в соответствии с заказом. ** В зависимости от заказа нутромер микрометрический Micron модели НМ-У поставляется поштучно или набором. | ||
Таблица 1 - Метрологические характеристики нутромеров моделей НМ и НМЦ
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности микрометрической головки, мкм |
Пределы допускаемой абсолютной погрешности нутромера, мкм | |
|
Исп.1 |
Исп.2 | ||||
|
НМ |
от 30 до 55 |
0,01 |
±4 |
±4 |
±6 |
|
от 50 до 75 |
0,01 |
±4 |
±6 | ||
|
от 50 до 175 |
0,01 |
±4 |
±10 | ||
|
от 50 до 600 |
0,01 |
±5 |
±6 |
±15 | |
|
от 75 до 175 |
0,01 |
±6 |
±10 | ||
|
от 75 до 600 |
0,01 |
±10 |
±15 | ||
|
от 100 до 1200 |
0,01 |
±8 |
±(4+n+L/50)* |
±(6+n+L/50)* | |
|
от 150 до 1250 |
0,01 | ||||
|
от 150 до 1400 |
0,01 | ||||
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности микрометрической головки, мкм |
Пределы допускаемой абсолютной погрешности нутромера, мкм | |
|
Исп.1 |
Исп.2 | ||||
|
НМ |
от 150 до 2500 |
0,01 |
±8 |
±(4+n+L/50)* |
±(6+n+L/50)* |
|
от 150 до 3000 |
0,01 | ||||
|
от 600 до 2500 |
0,01 |
±12 |
±(5+n+L/50)* |
±(7+n+L/50)* | |
|
от 1000 до 3000 |
0,01 | ||||
|
от 1000 до 4000 |
0,01 | ||||
|
НМЦ |
от 150 до 175 |
0,001 |
±3 |
±(3+n+L/50)* |
±(5+n+L/50)* |
|
от 150 до 600 |
0,001 | ||||
|
от 150 до 1250 |
0,001 | ||||
|
от 150 до 2000 |
0,001 | ||||
|
от 150 до 2500 |
0,001 | ||||
|
* n - число удлинителей, L - максимальный измеряемый размер, мм. | |||||
Таблица 2 - Метрологические характеристики нутромеров моделей НМ-У, НМ-Б, НМЦ-Б и НМ-БД
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности нутромера, мкм | |
|
Исп.1 |
Исп.2 | |||
|
НМ-У |
от 50 до 75 |
0,01 |
±5 |
±7 |
|
от 75 до 100 |
0,01 |
±5 |
±7 | |
|
от 100 до 125 |
0,01 |
±6 |
±8 | |
|
от 125 до 150 |
0,01 |
±6 |
±8 | |
|
от 150 до 175 |
0,01 |
±6 |
±8 | |
|
от 175 до 200 |
0,01 |
±6 |
±9 | |
|
от 200 до 225 |
0,01 |
±6 |
±9 | |
|
от 225 до 250 |
0,01 |
±7 |
±10 | |
|
от 250 до 275 |
0,01 |
±7 |
±10 | |
|
от 275 до 300 |
0,01 |
±8 |
±12 | |
|
НМ-Б |
от 5 до 30 |
0,01 |
±4 |
±5 |
|
от 5 до 30 |
0,005 |
±4 |
±5 | |
|
от 25 до 50 |
0,01 |
±4 |
±5 | |
|
от 50 до 75 |
0,01 |
±5 |
±6 | |
|
от 75 до 100 |
0,01 |
±5 |
±7 | |
|
от 100 до 125 |
0,01 |
±5 |
±8 | |
|
от 125 до 150 |
0,01 |
±5 |
±8 | |
|
от 150 до 175 |
0,01 |
±5 |
±9 | |
|
от 175 до 200 |
0,01 |
±5 |
±9 | |
|
от 200 до 225 |
0,01 |
±6 |
±9 | |
|
от 225 до 250 |
0,01 |
±6 |
±9 | |
|
от 250 до 275 |
0,01 |
±7 |
±10 | |
|
от 275 до 300 |
0,01 |
±7 |
±10 | |
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности нутромера, мкм | |
|
Исп.1 |
Исп.2 | |||
|
НМ-БД |
от 5 до 55 |
0,01 |
±4 |
±5 |
|
НМЦ-Б |
от 5 до 30 |
0,001 |
±4 |
±6 |
|
от 25 до 50 |
0,001 |
±4 |
±6 | |
|
от 50 до 75 |
0,001 |
±4 |
±6 | |
|
от 75 до 100 |
0,001 |
±5 |
±6 | |
|
от 100 до 125 |
0,001 |
±5 |
±6 | |
|
от 125 до 150 |
0,001 |
±5 |
±10 | |
|
от 150 до 175 |
0,001 |
±5 |
±10 | |
|
от 175 до 200 |
0,001 |
±5 |
±10 | |
|
от 200 до 225 |
0,001 |
±5 |
±10 | |
|
от 225 до 250 |
0,001 |
±6 |
±10 | |
|
от 250 до 275 |
0,001 |
±6 |
±12 | |
|
от 275 до 300 |
0,001 |
±7 |
±12 | |
Таблица 3 - Номинальный размер и допускаемое отклонение длины установочных мер
и масса
|
Модель |
Диапазон измерений нутромера, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
НМ |
от 30 до 55 |
55 |
25 |
25 |
0,31 |
|
от 50 до 75 |
75 |
25 |
25 |
0,35 | |
|
от 50 до 175 |
175 |
25 |
25 |
0,52 | |
|
от 50 до 600 |
600 |
25 |
25 |
1,44 | |
|
от 75 до 175 |
175 |
25 |
25 |
0,80 | |
|
от 75 до 600 |
600 |
25 |
25 |
1,78 | |
|
от 100 до 1200 |
1200 |
33 |
33 |
3,78 | |
|
от 150 до 1250 |
1250 |
35 |
35 |
4,25 | |
|
от 150 до 1400 |
1400 |
35 |
35 |
4,70 | |
|
от 150 до 2500 |
2500 |
35 |
35 |
9,25 | |
|
от 150 до 3000 |
3000 |
35 |
35 |
9,55 | |
|
Модель |
Диапазон измерений нутромера, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
НМ |
от 600 до 2500 |
2500 |
35 |
35 |
7,85 |
|
от 1000 до 3000 |
3000 |
35 |
35 |
7,80 | |
|
от 1000 до 4000 |
4000 |
35 |
35 |
11,30 | |
|
НМ-У |
от 50 до 75 |
75 |
22 |
22 |
0,16 |
|
от 75 до 100 |
100 |
22 |
22 |
0,18 | |
|
от 100 до 125 |
127 |
22 |
22 |
0,20 | |
|
от 125 до 150 |
155 |
22 |
22 |
0,23 | |
|
от 150 до 175 |
190 |
22 |
22 |
0,27 | |
|
от 175 до 200 |
210 |
22 |
22 |
0,29 | |
|
от 200 до 225 |
240 |
25 |
25 |
0,33 | |
|
от 225 до 250 |
260 |
25 |
25 |
0,45 | |
|
от 250 до 275 |
300 |
33 |
33 |
0,58 | |
|
от 275 до 300 |
312 |
33 |
33 |
0,62 | |
|
НМЦ |
от 150 до 175 |
200 |
50 |
125 |
0,75 |
|
от 150 до 600 |
340 |
50 |
200 |
1,60 | |
|
от 150 до 1250 |
380 |
50 |
300 |
4,30 | |
|
от 150 до 2000 |
540 |
60 |
330 |
5,80 | |
|
от 150 до 2500 |
600 |
65 |
350 |
6,20 | |
|
НМ-Б |
от 5 до 30 |
125 |
22 |
50 |
0,30 |
|
от 25 до 50 |
130 |
22 |
46 |
0,40 | |
|
от 50 до 75 |
150 |
22 |
46 |
0,40 | |
|
от 75 до 100 |
175 |
22 |
46 |
0,52 | |
|
от 100 до 125 |
200 |
22 |
46 |
0,55 | |
|
от 125 до 150 |
225 |
22 |
46 |
0,61 | |
|
от 150 до 175 |
250 |
22 |
46 |
0,67 | |
|
от 175 до 200 |
275 |
22 |
46 |
0,28 | |
|
от 200 до 225 |
300 |
22 |
46 |
0,31 | |
|
от 225 до 250 |
325 |
22 |
46 |
0,33 | |
|
от 250 до 275 |
350 |
22 |
46 |
0,36 | |
|
от 275 до 300 |
375 |
22 |
46 |
0,38 | |
|
НМ-БД |
от 5 до 55 |
150 |
60 |
30 |
0,90 |
|
НМЦ-Б |
от 5 до 30 |
172 |
26 |
78 |
0,58 |
|
от 25 до 50 |
175 |
26 |
60 |
0,58 | |
|
от 50 до 75 |
198 |
26 |
60 |
0,59 | |
|
от 75 до 100 |
223 |
26 |
60 |
0,68 | |
|
от 100 до 125 |
248 |
26 |
60 |
0,75 | |
|
от 125 до 150 |
273 |
26 |
60 |
0,82 | |
|
от 150 до 175 |
297 |
26 |
60 |
0,85 | |
|
от 175 до 200 |
322 |
26 |
60 |
0,93 | |
|
от 200 до 225 |
348 |
26 |
60 |
1,10 | |
|
от 225 до 250 |
374 |
26 |
60 |
1,30 | |
|
от 250 до 275 |
397 |
26 |
60 |
1,41 | |
|
от 275 до 300 |
423 |
26 |
60 |
1,55 | |
Таблица 5 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
