Номер по Госреестру СИ: 93730-24
93730-24 Глубиномеры микрометрические Micron
(Обозначение отсутствует)
Назначение средства измерений:
Глубиномеры микрометрические Micron (далее по тексту - глубиномеры) предназначены для измерений глубины пазов, отверстий и высоты уступов до 300 мм.

Внешний вид.
Глубиномеры микрометрические Micron
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта глубиномеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Глубиномеры микрометрические Micron».
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: NO.15-2, HANGQIROAD, DAMAIWAN INDUSTRIAL PARK, PUDONG, SHANGHAI, 201316, CHINA
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
Глубиномеры изготавливаются следующих модификаций:
-
- ГМ - с отсчетом по шкалам стебля и барабана;
-
- ГМЦ - с цифровым отсчетным устройством.
Глубиномеры изготавливаются в исполнениях Кл1, Кл2 и Кл3, отличающихся между собой допускаемыми значениями отклонения от плоскостности измерительной поверхности основания и погрешностью измерений.
Принцип действия глубиномеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.
Глубиномер состоит из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. На микрометрической головке глубиномера имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта имеется стопорное устройство. На стебель и барабан микрометрической головки глубиномеров модификации ГМ нанесены шкалы, с помощью которых производится отсчет показаний глубиномера. У глубиномеров модификации ГМЦ отсчет показаний производится с помощью цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением. В полость микрометрического винта устанавливаются сменные измерительные стержни со сферической измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.
В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Сведения об исполнении глубиномеров указываются в паспорте и заполняются от руки.
Цвет и форма корпуса цифрового отсчетного устройства, расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики глубиномеров.
К данному типу средств измерений относятся глубиномеры торговой марки «Micron».
Товарный знак MiQroa наносится на паспорт глубиномеров типографским методом, на основание глубиномера краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки или на заднюю поверхность цифрового отсчетного устройства методом лазерной маркировки, краской или травлением в местах, указанных на рисунках 1 - 2.
Диапазон измерений и цена деления (шаг дискретности цифрового отсчетного устройства) наносятся на лицевую сторону основания глубиномера.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1 - 2.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид глубиномеров модификации ГМ и место нанесения заводского номера
Место нанесения
заводского номера

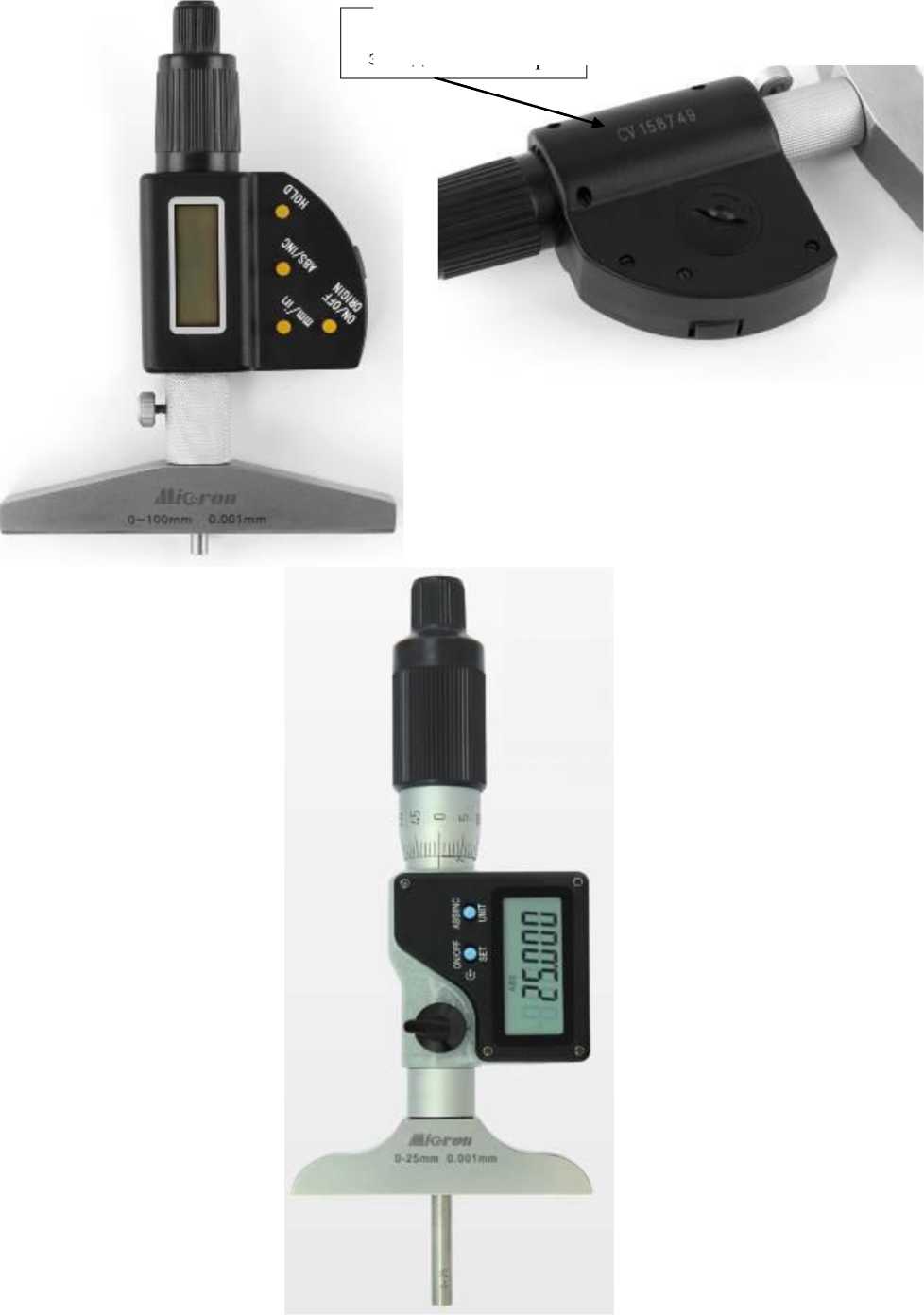

Рисунок 2 - Общий вид глубиномеров модификации ГМЦ и место нанесения заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Глубиномер микрометрический Micron |
- |
1 шт. |
|
Сменные измерительные стержни |
- |
1 компл. |
|
Источник питания1) |
- |
1 шт. |
|
Ключ2) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
| ||
Таблица 1 -
г
|
Модификация |
Диапазон измерений, мм |
Цена деления / шаг дискретности, мм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
Отклонение от плоскостности измерительной поверхности основания, мкм, не более | ||
|
Исп. Кл1 |
Исп. Кл2 |
Исп. Кл3 | |||||
|
ГМ |
от 0 до 25 |
0,010 |
от 3 до 7 |
2 |
0,9 |
1,8 |
5,1 |
|
от 0 до 50 | |||||||
|
от 0 до 75 | |||||||
|
от 0 до 100 | |||||||
|
от 0 до 150 | |||||||
|
от 0 до 200 |
- | ||||||
|
от 0 до 300 |
- | ||||||
|
ГМЦ |
от 0 до 25 |
0,001 |
от 3 до 7 |
2 |
0,9 |
1,8 |
5,1 |
|
от 0 до 50 | |||||||
|
от 0 до 75 | |||||||
|
от 0 до 100 | |||||||
|
от 0 до 150 | |||||||
|
от 0 до 200 |
- | ||||||
|
от 0 до 300 |
- | ||||||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений глубиномеров
|
Измеряемая глубина, мм |
Предел допускаемой абсолютной погрешности измерений, мкм | ||
|
Исп. Кл1 |
Исп. Кл2 |
Исп. Кл3 | |
|
от 0 до 25 включ. |
±2 |
±4 |
±6 |
|
св. 25 до 50 включ. |
±3 | ||
|
св. 50 до 100 включ. |
±5 |
±7 | |
|
св. 100 до 150 включ |
±4 |
±6 |
±8 |
|
св. 150 до 200 включ |
- |
±8 |
±10 |
|
св. 200 до 250 включ |
- |
±9 |
±11 |
|
св. 250 до 300 |
- |
±10 |
±15 |
и масса
Таблица 3 -
|
Модификация |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ГМ |
от 0 до 25 |
102 |
20 |
110 |
0,30 |
|
от 0 до 50 |
102 |
20 |
110 |
0,30 | |
|
от 0 до 75 |
102 |
20 |
110 |
0,30 | |
|
от 0 до 100 |
102 |
20 |
110 |
0,30 | |
|
от 0 до 150 |
102 |
20 |
110 |
0,30 | |
|
от 0 до 200 |
102 |
20 |
110 |
0,30 | |
|
от 0 до 300 |
102 |
20 |
110 |
0,30 |
таблицы 3
|
Модификация |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ГМЦ |
от 0 до 25 |
102 |
30 |
140 |
0,35 |
|
от 0 до 50 |
102 |
30 |
140 |
0,35 | |
|
от 0 до 75 |
102 |
30 |
140 |
0,35 | |
|
ГМЦ |
от 0 до 100 |
102 |
30 |
140 |
0,35 |
|
от 0 до 150 |
102 |
30 |
140 |
0,35 | |
|
от 0 до 200 |
102 |
30 |
140 |
0,35 | |
|
от 0 до 300 |
102 |
30 |
140 |
0,35 |
Таблица 4 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ глубиномеров модификации, условных измерений1): - ГМ |
50000 |
|
-ГМЦ |
100000 |
|
1) - Под условным измерением понимают перемещение микрометрического винта | |
|
до контакта измерительных поверхностей с объектом измерения. | |
