Номер по Госреестру СИ: 91893-24
91893-24 Датчики вихретоковые
(JNJVS5300)
Назначение средства измерений:
Датчики вихретоковые JNJVS5300 (далее - датчики) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

Внешний вид.
Датчики вихретоковые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Принцип работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
Правообладатель«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай. Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Web-сайт: www.chjnj.com
Е-mail: sales@chjnj.com
Изготовитель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай. Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Web-сайт: www.chjnj.comЕ-mail: sales@chjnj.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай. Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Web-сайт: www.chjnj.comЕ-mail: sales@chjnj.com
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно датчики состоят из зонда, соединительного кабеля и предусилителя. Зонд питается высокочастотным напряжением от предусилителя. Измерения происходят без механического контакта датчика с контролируемым объектом. Зонд выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Зонды в составе датчиков выпускаются в следующих модификациях: ^JVS5300-Ann-Bnn-Cnnn-Dnnn-Enn-Fnn-Gnn-Hnn где:
Ann: Диаметр зонда (принимает следующие значения: 05, 08, 11, 14, 16, 25, 50)
Bnn: Тип монтажной резьбы зонда (принимает следующие значения: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14)
Cnnn: Длина безрезьбовой части зонда (принимает следующее значение: 020)
Dnnn: Длина зонда (принимает следующие значения: 070, 080)
Enn: Длина кабеля (принимает следующие значения: 05, 10, 50)
Fnn: Тип бронирования (принимает следующие значения: 00, 01)
Gnn: Тип соединителя (принимает следующие значения: 00, 01) Hnn: Соответствие альтернативной модели (принимает следующие значения: 01, 02,03)
Кабели в составе датчиков выпускаются в следующих модификациях: JNJVS5300-Ann-Bnn-Cnn-Dnn
где:
Ann: Диаметр зонда (принимает следующие значения: 05, 08, 11, 14, 16, 25, 50) Bnn: Длина удлинительного кабеля (принимает следующие значения: 05, 10, 50) Cnn: Выбор бронирования (принимает следующие значения: 00, 01) Dnn: Выбор соединения (принимает следующие значения: 00, 01)
Предусилители в составе датчиков выпускаются в следующих модификациях:
JNJVS5300-Ann-Bnn-Cnn-Dnn
где:
Add: Диаметр зонда (принимает следующие значения: 08, 11)
Boo: Общая длина кабеля зонда плюс удлинительный кабель (принимает следующие значения: 50, 90)
Coo: Тип выхода (принимает следующие значения: 01, 02, 03)
Doo: Способ монтажа (принимает следующие значения: 00, 01)

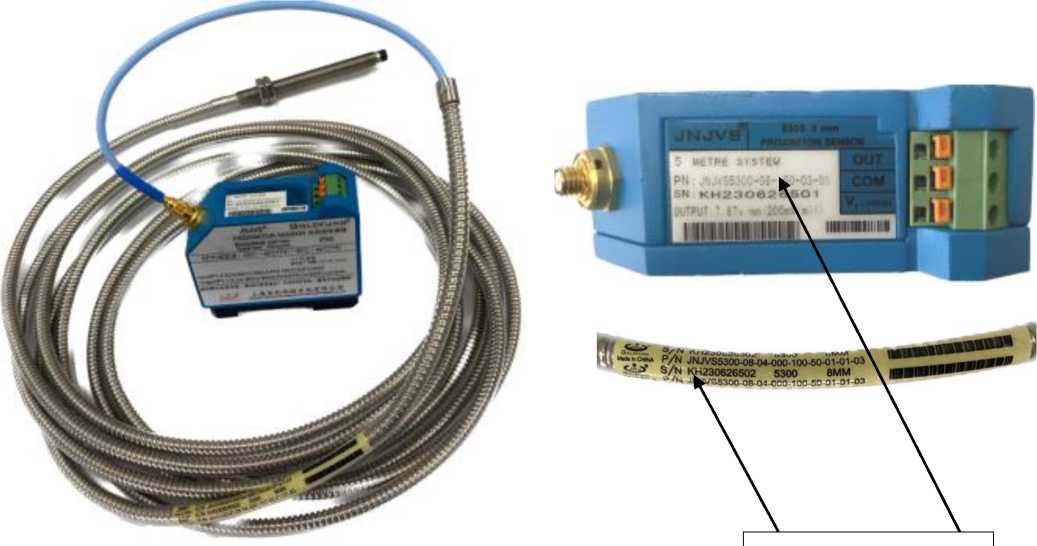

Общий вид датчиков вихретоковых JNJVS5300 представлен на рисунке 1. Пломбирование датчиков не предусмотрено.
Заводские номера датчиков в буквенно-цифровом формате наносятся на корпус предусилителя методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле зонда. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков вихретоковых JNJVS5300
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчик вихретоковый |
JNJVS5300 |
1 шт. |
|
Паспорт |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики | |||
|
Диаметр зонда, мм |
5; 8 |
11; 14 |
16; 25 |
50 |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
0,787 |
0,394 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 | |||
|
Наименование характеристики |
Значения характеристики |
|
Диапазон рабочих частот, Гц |
от 0,1 до 1000 |
|
Диапазоны измерений осевого перемещения, мм |
от 0,7 от 1,2 от 2,5 от 5,5 до 2,7 до 5,2 до 15,5 до 30,5 |
|
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, % |
±10 |
|
Диапазоны измерений размаха виброперемещения, мкм |
от 10 до 1000 |
|
Нелинейность амплитудной характеристики, % |
±3 |
|
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, % |
±10 |
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 240000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001), N - значение частоты вращения |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды, % |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений осевого перемещения при изменении температуры окружающей среды, %/°С |
±0,05 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С | |
|
- зонда |
от -55 до +177 |
|
- соединительного кабеля |
от -55 до +80 |
|
- предусилителя |
от -55 до +80 |
|
Габаритные размеры, мм, не более: - зонда (без кабеля), (диаметрхвысота) |
16х35 |
|
- соединительного кабеля (длина) |
9 |
|
- предусилителя, (длинахвысотахширина) |
90х35х70 |
|
Масса, кг, не более | |
|
- зонда |
1 |
|
- соединительного кабеля |
1 |
|
- предусилителя |
1 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4/T5 Ga X |
