Номер по Госреестру СИ: 92173-24
92173-24 Виброанализаторы портативные
(JNJVS-BV300)
Назначение средства измерений:
Виброанализаторы портативные JNJVS-BV300 (далее - виброанализаторы) предназначены для измерений аналоговых сигналов, поступающих от датчиков вибрации и преобразования их в значения параметров вибрации (виброскорости, виброускорения).
Внешний вид.
Виброанализаторы портативные
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194034
ID в реестре СИ - 1416524
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JNJVS-BV300,
Производитель
Изготовитель - "Shanghai Goldfund Measurement and Control System Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Виброанализаторы портативные (JNJVS-BV300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Shanghai Goldfund Measurement and Control System Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91876-24 12.04.2029 |
Датчики вибрации, JNJVS5401 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
|
91893-24 16.04.2029 |
Датчики вихретоковые, JNJVS5300 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
92109-24 13.05.2029 |
Контроллеры , JNJVS6700M "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92140-24 17.05.2029 |
Контроллеры , JNJVS6800 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92173-24 24.05.2029 |
Виброанализаторы портативные, JNJVS-BV300 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
95326-25 25.04.2030 |
Датчики вибрации, JNJVS5403 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Виброанализаторы портативные (JNJVS-BV300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Виброанализаторы портативные (JNJVS-BV300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) виброанализаторов JNJVS-BV300 служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 -
данные ПО ви
JNJVS-BV300
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ST Link |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации РЭ «Виброанализаторы JNJVS-BV300. Руководство по эксплуатации», в разделе 9 «Методы измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Стандарт предприятия «Единые технические и метрологические требования к виброанализаторам портативным JNJVS-BV300».
Правообладатель«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай Адрес: Building 14, No. 506 Nanhuan Road, Songjiang District, Shanghai
Web-сайт: www.chjnj.com
Е-mail: sales@chjnj.com
Изготовитель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай Адрес: Building 14, No.506 Nanhuan Road, Songjiang District, Shanghai Web-сайт: www.chjnj.comЕ-mail: sales@chjnj.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай Адрес: Building 14, No. 506 Nanhuan Road, Songjiang District, ShanghaiWeb-сайт: www.chjnj.com
Е-mail: sales@chjnj.com
Принцип действия виброанализаторов основан на осуществлении непрерывного приема, усиления и преобразования входных аналоговых сигналов, поступающих от первичных преобразователей (в состав виброанализаторов не входят), расчете не измеряемых прямым путем параметров и характеристик вибрации.
Виброанализаторы представляют собой портативное электронные устройства с 1 измерительным каналом для подключения акселерометров.
Заводской номер виброанализаторов, представленный в буквенно-цифровом формате, наносятся на боковую панель методом лазерной гравировки.
Место нанесения знака поверки на корпусе виброанализаторов не предусмотрено.
Пломбирование виброанализаторов не предусмотрено.
Общий вид виброанализаторов JNJVS-BV300, место нанесения заводского номера представлены на рисунках приведен на рисунке 1.
'JNJVS-BV300 ujS/N:C240123001
J
t
Место нанесения заводского номера

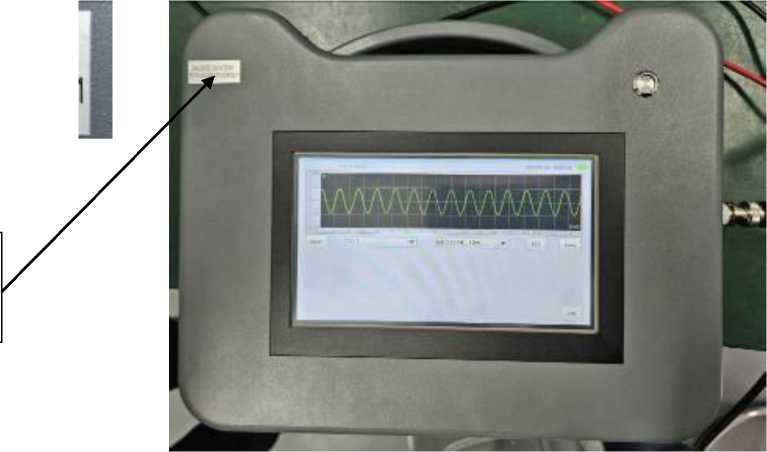

Рисунок 1 - Внешний вид виброанализаторов JNJVS-BV300
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброускорения, м/с2 |
от 0,2 до 100 |
|
Диапазоны измерений виброскорости, мм/с |
от 0,1 до 50 |
|
Коэффициент преобразования измерительного канала, мВ/м^с-2 |
10,2 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Диапазон входного напряжения, мВ |
от 1 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброускорения, виброскорости), % |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорения, виброскорости), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации, °С |
от -45 до +70 |
|
Габаритные размеры, мм, не более (длина^высота^ширина) |
290x230x60 |
|
Масса, кг, не более |
1,2 |
