Сведения о средстве измерений: 92109-24 Контроллеры

Номер по Госреестру СИ: 92109-24
92109-24 Контроллеры
(JNJVS6700M)

Назначение средства измерений:
Контроллеры JNJVS6700M (далее - контроллеры) предназначены для измерений аналоговых сигналов, поступающих от датчиков, преобразования их в значения параметров вибрации (виброускорения, виброскорости, виброперемещения), температуры и частоту вращения.

сертификация программного обеспечения
Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры
Рисунок № 2

Общие сведения

Дата публикации - 14.05.2024
Срок свидетельства - 13.05.2029
Номер записи - 193968
ID в реестре СИ - 1416329
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

JNJVS6700M/50, JNJVS6700M/42, JNJVS6700M/10, JNJVS6700M,

Производитель

Изготовитель - "Shanghai Goldfund Measurement and Control System Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 97
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1170 от 2024.05.13 «Об утверждении типов средств измерений»

Наличие аналогов СИ: Контроллеры (JNJVS6700M)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Shanghai Goldfund Measurement and Control System Co., Ltd."

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91876-24
12.04.2029
 Датчики вибрации, JNJVS5401
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) 		ОТ
МП 		3 года
91893-24
16.04.2029
 Датчики вихретоковые, JNJVS5300
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) 		ОТ
МП 		2 года
92109-24
13.05.2029
 Контроллеры , JNJVS6700M
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) 		ОТ
МП 		1 год
92140-24
17.05.2029
 Контроллеры , JNJVS6800
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) 		ОТ
МП 		1 год
92173-24
24.05.2029
 Виброанализаторы портативные, JNJVS-BV300
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) 		ОТ
МП 		1 год
95326-25
25.04.2030
 Датчики вибрации, JNJVS5403
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) 		ОТ
МП 		2 года
Отчет - RB_3 Справочник реагентов ФГИС «АРШИН»

Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.

Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.

Бесплатный

Кто поверяет Контроллеры (JNJVS6700M)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «МетрЛифтСервис»
(RA.RU.314115)
  • JNJVS6700M/50
  • JNJVS6700M/10
  • JNJVS6700M/42
  • JNJVS6700M
    		•  97 97 0 0 97 97 0

    Стоимость поверки Контроллеры (JNJVS6700M)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) контроллеров JNJVS6700M служит для обработки и визуализации информации.

    Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:

    • - отсутствует физический доступ к носителю информации;

    • - отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.

    Таблица 1 - Идентификационные данные ПО контроллеров JNJVS6700M

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ST Link

    Номер версии (идентификационный номер) ПО

    не ниже 5.0

    Цифровой идентификатор ПО

    -

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Методы измерений» Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Стандарт предприятия № Q/JNJ 6700MC004-2022 «Контроллеры JNJVS6700M».

    Правообладатель

    «Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай

    Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai

    Web-сайт: www.chjnj.com

    E-mail: sales@chjnj.com

    Изготовитель

    «Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай
    Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
    Web-сайт: www.chjnj.com
    E-mail: sales@chjnj.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    «Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай
    Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
    Web-сайт: www.chjnj.com
    E-mail: sales@chjnj.com

    Принцип действия контроллеров основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).

    Контроллеры состоят из:

    • - шасси 6700M/05, предназначенного для обеспечения работы всех установленных в контроллер модулей;

    • - модуля питания 6700M/15, предназначенного для питания контроллера;

    • - модуля связи 6700M/20, предназначенного для обеспечения сопряжения контроллера с другими внешними устройствами и передачи сигналов измерительной информации внешним потребителям. Модули имеют выходы с цифровыми интерфейсами Ethernet и 485;

    • - измерительных модулей 6700M/42, предназначенных для измерений выходных сигналов датчиков вибрации и имеющих 2 входных измерительных канала;

    • - измерительных модулей 6700M/10 предназначенных для измерений выходных сигналов от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «Р^00» по ГОСТ 6651-2009) и имеющих 6 входных измерительных каналов;

    • - измерительных модулей 6700M/50JX предназначенных для измерения выходных сигналов от датчиков частоты вращения и имеющих 2 входных измерительных канала.

    На одно шасси 6700M/05 может быть установлено до 7 измерительных модулей. Измерительные модули представляют собой автономный электронный блок с клеммником для подключения выходных сигналов от датчиков на задней стороне модуля.

    Модули могут выпускаться во взрывозащищенном исполнении.

    Заводские номера модулей, представленные в буквенно-цифровом формате, наносятся на боковую панель методом лазерной гравировки.

    Место нанесения знака поверки на корпусе контроллеров не предусмотрено. Пломбирование контроллеров не предусмотрено.

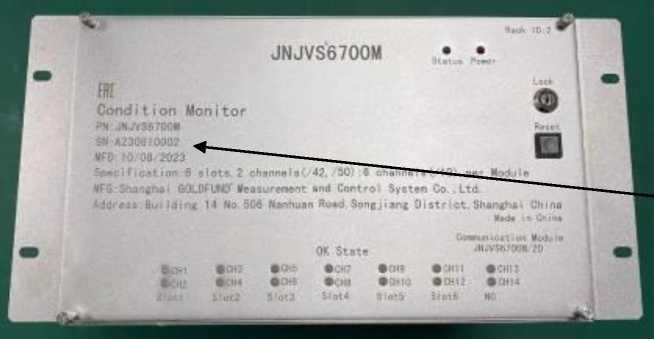

    Общий вид контроллеров JNJVS6700M и место нанесения заводского номера приведены на рисунке 1.

    Внешний вид. Контроллеры (JNJVS6700M), http://oei-analitika.ru

    Место нанесения заводского номера

    Внешний вид. Контроллеры (JNJVS6700M), http://oei-analitika.ru

    Рисунок 1 - Общий вид контроллеров JNJVS6700M с указанием места нанесения заводского номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Контроллер

    JNJVS6700M

    1 шт.

    Руководство по эксплуатации (на русском языке)

    -

    1 экз.


    Таблица 2 - Метрологические характеристики контроллеров JNJVS6700M

    Наименование характеристики

    Значение

    Модуль 6700M/42

    Диапазоны измерений виброускорения, м/с2

    от 10 до 5000

    Диапазоны измерений виброскорости, мм/с

    от 10 до 1250

    Диапазоны измерений виброперемещения, мкм

    от 50 до 635

    Диапазон входного напряжения, В

    ±5

    Диапазон изменений коэффициента преобразования измерительного канала измерений виброускорения, мВ/м^с"2

    от 1 до 500

    Диапазон изменений коэффициента преобразования измерительного канала измерений виброскорости, мВ/мм^с"1

    от 4 до 100

    Диапазон изменений коэффициента преобразования измерительного канала измерений виброперемещения, мВ/мкм

    от 7,87 до 10

    Диапазон рабочих частот, Гц

    от 5 до 5000

    Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), %

    ±5

    Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

    ±0,01

    Диапазон выходного сигнала, мА

    от 4 до 20

    Пределы допускаемой относительной погрешности формирования выходного сигнала, %

    ±5

    Модуль 6700M/10

    Диапазон измерений сигналов ТС (в температурном эквиваленте), °С

    от -55 до +150

    Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте), °C

    ±2

    Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте) при изменении температуры окружающей среды от нормальных условий измерений, °С/1 °С

    ±0,01

    Диапазон выходного сигнала, мА

    от 4 до 20

    Пределы допускаемой приведенной погрешности формирования выходного сигнала, % (от диапазона выходного сигнала)

    ±10

    Модуль 6700M/50JX

    Диапазоны измерений частоты вращения, об/мин

    от 5 до 100 000

    Пределы допускаемой основной относительной погрешности измерений частоты вращения, %

    ±0,1

    Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

    ±0,01

    Диапазон выходного сигнала, мА

    от 4 до 20

    Пределы допускаемой относительной погрешности формирования выходного сигнала, %

    ±5

    Таблица 3 - Основные технические характеристики контроллеров JNJVS6700M

    Наименование характеристики

    Значение

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    Условия эксплуатации, °С

    от -45 до +70

    Габаритные размеры, мм, не более (длинахвысотахширина)

    330х178х300

    Масса, кг, не более

    10
