Номер по Госреестру СИ: 95326-25
95326-25 Датчики вибрации
(JNJVS5403)
Назначение средства измерений:
Датчики вибрации JNJVS5403 (далее - датчики) предназначены для измерений виброскорости.

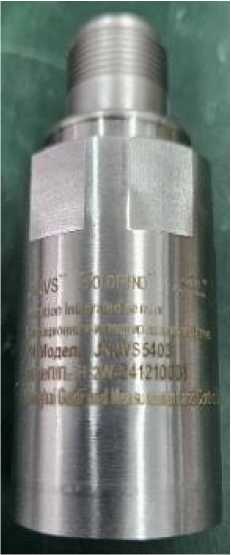

Внешний вид.
Датчики вибрации
Рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 2
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197097
ID в реестре СИ - 1425304
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JNJVS5403,
Производитель
Изготовитель - "Shanghai Goldfund Measurement and Control System Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 24
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики вибрации (JNJVS5403)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Shanghai Goldfund Measurement and Control System Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91876-24 12.04.2029 |
Датчики вибрации, JNJVS5401 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
|
91893-24 16.04.2029 |
Датчики вихретоковые, JNJVS5300 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
92109-24 13.05.2029 |
Контроллеры , JNJVS6700M "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92140-24 17.05.2029 |
Контроллеры , JNJVS6800 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92173-24 24.05.2029 |
Виброанализаторы портативные, JNJVS-BV300 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
95326-25 25.04.2030 |
Датчики вибрации, JNJVS5403 "Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Датчики вибрации (JNJVS5403)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 32 | 0 | 0 | 32 | 32 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 24 | 24 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики вибрации (JNJVS5403)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте «Датчики вибрации JNJVS5403», раздел «Технология установки».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Е-mail: sales@chjnj.com
Web-сайт: www.chjnj.com
Изготовитель
«Shanghai Goldfund Measurement and Control System Co., Ltd . », Китай Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Е-mail: sales@chjnj.comWeb-сайт: www.chjnj.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Е-mail: sales@chjnj.comWeb-сайт: www.chjnj.com
Датчики вибрации являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на датчик, который в дальнейшем интегрируется в значение виброскорости.
Конструкция датчика предусматривает возможность передачи данных по HART протоколу.
Общий вид датчиков представлен на рисунке 1. Датчики не подлежат пломбированию.
Заводские номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

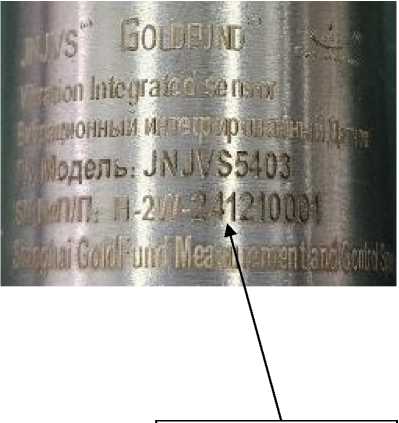

Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков вибрации JNJVS5403
Программное обеспечение отсутствует.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с1) |
от 0 до 12,8 от 0 до 25,4 от 0 до 50,8 от 0 до 76,2 от 0 до 127 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1): - для датчика с диапазоном измерений от 0 до 12,8 |
1,25 |
|
- для датчика с диапазоном измерений от 0 до 25,4 |
0,63 |
|
- для датчика с диапазоном измерений от 0 до 50,8 |
0,31 |
|
- для датчика с диапазоном измерений от 0 до 76,2 |
0,21 |
|
- для датчика с диапазоном измерений от 0 до 127 |
0,13 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
±10 |
|
Нелинейность амплитудной характеристики, % |
±5 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±5 %, Гц |
от 10 до 1000 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±3 дБ, Гц |
от 4 до 2000 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,03 |
|
1) Диапазон измерений указан на корпусе датчика | |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 15 до 30 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до + 60 от -55 до +80 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6...T4 Ga Х; Ex ia IIIC T2008 5°C.T2001 35°C Da Х |
|
Габаритные размеры (диаметрхвысота), мм, не более |
028x70 |
|
Масса, г, не более |
160 |
