Номер по Госреестру СИ: 92140-24
92140-24 Контроллеры
(JNJVS6800)
Назначение средства измерений:
Контроллеры JNJVS6800 (далее - контроллеры) предназначены для измерений аналоговых сигналов, поступающих от датчиков, преобразования их в значения параметров вибрации (виброускорения, виброскорости, виброперемещения), температуры и частоту вращения.

Внешний вид.
Контроллеры
Рисунок № 1

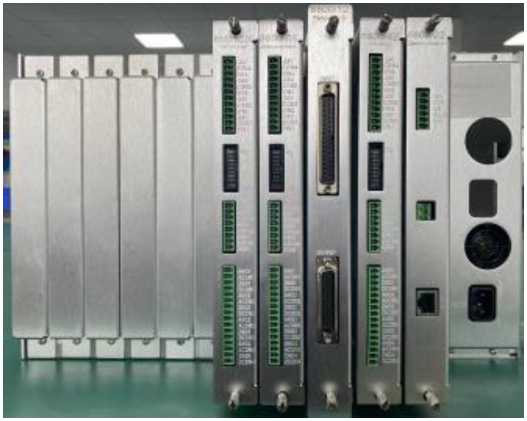

Внешний вид.
Контроллеры
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) контроллеров JNJVS6800 служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО контроллеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ST Link |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.0 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Методы измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Стандарт предприятия № Q/JNJ 6800C028-2022 «Контроллеры JNJVS6800».
Правообладатель«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай
Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
Web-сайт: www.chjnj.com
Е-mail: sales@chjnj.com
Изготовитель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», КитайАдрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
Web-сайт: www.chjnj.com
Е-mail: sales@chjnj.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Shanghai Goldfund Measurement and Control System Co., Ltd.», КитайАдрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
Web-сайт: www.chjnj.com
Е-mail: sales@chjnj.com
Принцип действия контроллеров основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Контроллеры состоят из:
-
- шасси 6800/05, предназначенного для обеспечения работы всех установленных в контроллер модулей;
-
- модуля питания 6800/15, предназначенного для питания контроллера;
-
- модуля связи 6800/22, предназначенного для обеспечения сопряжения контроллера с другими внешними устройствами и передачи сигналов измерительной информации внешним потребителям. Модули имеют выходы с цифровыми интерфейсами Ethernet и 485;
-
- измерительных модулей 6800/42, предназначенных для измерений выходных сигналов датчиков вибрации и имеющих 4 входных измерительных канала;
-
- измерительных модулей 6800/12 предназначенных для измерений выходных сигналов от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «Р^00» по ГОСТ 6651-2009) и имеющих 10 входных измерительных каналов;
-
- измерительных модулей 6800/50JX предназначенных для измерения выходных сигналов от датчиков частоты вращения и имеющих 4 входных измерительных канала;
-
- измерительных модулей 6800/56 предназначенных для измерения выходных сигналов от датчиков перемещения и имеющих 4 входных измерительных канала.
На одно шасси 6800/05 может быть установлено до 10 измерительных модулей. Измерительные модули представляют собой автономный электронный блок с клеммником для подключения выходных сигналов от датчиков на задней стороне модуля.
Модификация и заводской номер модулей, представленные в буквенно-цифровом формате, наносятся боковую панель методом наклейки.
Место нанесения знака поверки на корпусе контроллеров не предусмотрено. Пломбирование контроллеров не предусмотрено.

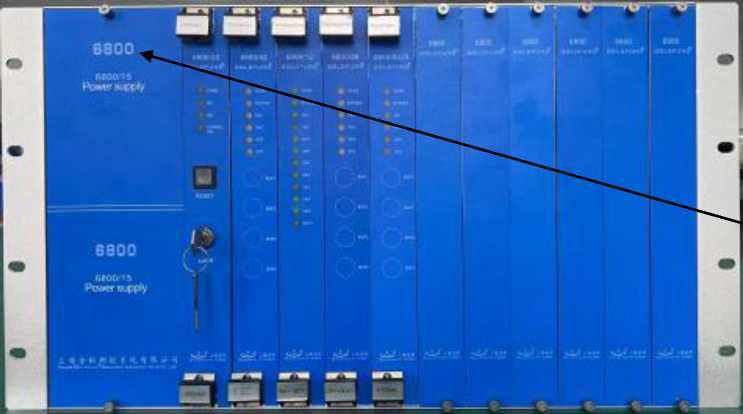

Общий вид контроллеров JNJVS6800, место нанесения модификации и заводского номера приведены на рисунке 1.
Место нанесения модификации и заводского номера

Рисунок 1 - Общий вид контроллеров JNJVS6800 с указанием мест нанесения модификации и заводского номера
Таблица 2 - Метрологические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Модуль 6800/42 | |
|
Диапазон измерений виброускорения, м/с2 |
от 10 до 5000 |
|
Диапазон измерений виброскорости, мм/с |
от 10 до 1250 |
|
Диапазон измерений виброперемещения, мкм |
от 50 до 635 |
|
Диапазон входного напряжения, В |
от -5 до +5 |
|
Диапазон изменений коэффициента преобразования измерительного канала измерений виброускорения, мВ/м^с"2 |
от 1 до 500 |
|
Диапазон изменений коэффициента преобразования измерительного канала измерений виброскорости, мВ/мм^с"1 |
от 4 до 100 |
|
Диапазон изменений коэффициента преобразования измерительного канала измерений виброперемещения, мВ/мкм |
от 7,87 до 10 |
|
Диапазон рабочих частот, Гц |
от 5 до 5000 |
|
Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности формирования выходного сигнала, % |
±5 |
|
Модуль 6800/12 | |
|
Диапазон измерений сигналов ТС (в температурном эквиваленте), °С |
от -55 до +150 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте), °C |
±2 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте) при изменении температуры окружающей среды от нормальных условий измерений, °С/1 °С |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности формирования выходного сигнала (от диапазона выходного сигнала), % |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Модуль 6800/50JX | |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 100 000 |
|
Пределы допускаемой основной относительной погрешности измерений частоты вращения, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности формирования выходного сигнала, % |
±5 |
|
Модуль 6800/56 | |
|
Диапазон измерений перемещения, мкм |
от 500 до 13000 |
|
Коэффициенты преобразования измерительного канала измерений перемещения, мВ/мкм |
от 0,787 до 10 |
|
Диапазон входного напряжения, В |
от -22 до -0,6 |
|
Пределы допускаемой основной относительной погрешности измерений перемещения, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений перемещения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности формирования выходного сигнала, % |
±5 |
Таблица 3 - Технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания переменного тока, В |
от 198 до 242 |
|
Условия эксплуатации, °С |
от -45 до +70 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
437х265х411 |
|
Масса, кг, не более |
20 |
