Номер по Госреестру СИ: 91951-24
91951-24 Нутромеры микрометрические
(ЧИЗ)
Назначение средства измерений:
Нутромеры микрометрические ЧИЗ (далее по тексту - нутромеры) предназначены для измерений внутренних линейных размеров деталей.
Внешний вид.
Нутромеры микрометрические
Рисунок № 1
Внешний вид.
Нутромеры микрометрические
Рисунок № 2

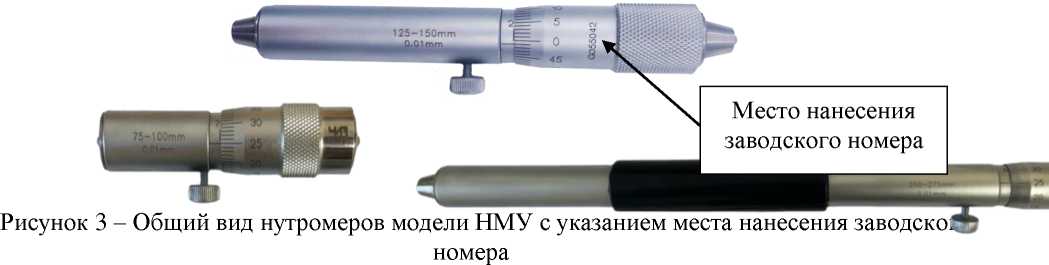

Внешний вид.
Нутромеры микрометрические
Рисунок № 3

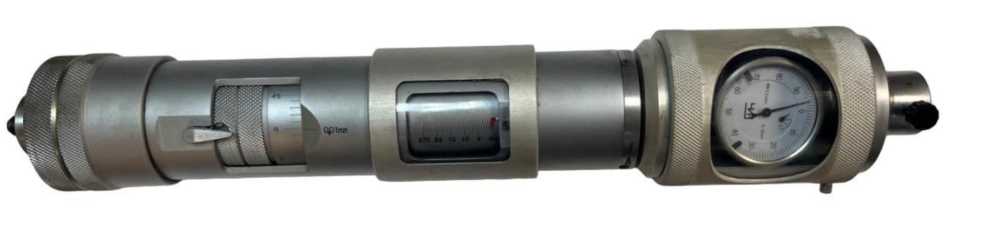

Внешний вид.
Нутромеры микрометрические
Рисунок № 4
Внешний вид.
Нутромеры микрометрические
Рисунок № 5
Внешний вид.
Нутромеры микрометрические
Рисунок № 6
Внешний вид.
Нутромеры микрометрические
Рисунок № 7
Внешний вид.
Нутромеры микрометрические
Рисунок № 8
Внешний вид.
Нутромеры микрометрические
Рисунок № 9

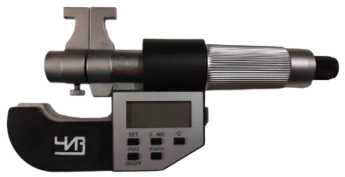

Внешний вид.
Нутромеры микрометрические
Рисунок № 10
Общие сведения
Дата публикации - 29.06.2024
Срок свидетельства - 23.04.2029
Номер записи - 193816
ID в реестре СИ - 1416013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НМ 50-600, НМ 50-175, НМ 50- 600 0,01 ЧИЗ, НМ 150-1250 мм, ц.д. 0,01 мм, НМ 150-1250 0,01, НМ 150-1250, НМ 100-1200 мм, ц.д. 0,01 мм, НМ 100-1200 0,01, НМ , диапазон 150-1250 мм., цена деления 0,01мм., НМ (600-2500 мм), НМ (50-600) мм, НМ, Нет модификации, модель НМ 150-1250, мод.НМБ 5-30-0,01, мод. НМБ с отсчетом по шкалам стебля и барабана, с боковыми губками, 100-125 мм, мод. НМ 50-600, мод. НМ, HM (50-600)мм-0.01мм, (50-600) мм,
Производитель
Изготовитель - Optim Consult International Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 720
Выдано извещений - 6
Кол-во периодических поверок - 65
Кол-во средств измерений - 283
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1079 от 2024.04.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1553 от 2024.06.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 апреля 2024 г. № 1079 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Нутромеры микрометрические (ЧИЗ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Optim Consult International Co. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91773-24 02.04.2029 |
Нутромеры микрометрические трехточечные, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
91951-24 23.04.2029 |
Нутромеры микрометрические, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93165-24 11.09.2029 |
Проволочки и ролики, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93442-24 10.10.2029 |
Микрометры рычажные ЧИЗ, Обозначение отсутствует Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93612-24 29.10.2029 |
Уровни ЧИЗ, Обозначение отсутствует Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93782-24 15.11.2029 |
Скобы с отсчетным устройством ЧИЗ, Обозначение отсутствует Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94457-25 27.01.2030 |
Угломеры, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нутромеры микрометрические (ЧИЗ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 77 | 43 | 77 | 0 | 0 | 77 | 77 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ПНТЗ" (RA.RU.312654) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 3 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 25 | 2 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| АО "РИК" (РОСС RU.0001.310142) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 503 | 261 | 500 | 3 | 0 | 503 | 500 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 1 | 0 | 3 | 2 | 0 | 0 | 0 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "КАЛУЖСКИЙ ТУРБИННЫЙ ЗАВОД" (RA.RU.311738) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ОДК" (RA.RU.312444) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 2 | 0 | 3 | 1 | 2 | 0 | 2 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 23 | 11 | 17 | 6 | 0 | 23 | 17 | 6 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 4 | 1 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| АО "РУСПОЛИМЕТ" (RA.RU.312074) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 4 | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 16 | 8 | 10 | 6 | 1 | 16 | 10 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 1 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 12 | 10 | 4 | 8 | 0 | 12 | 4 | 8 | ||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Нутромеры микрометрические (ЧИЗ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.66-046-74229882-2023 «Нутромеры микрометрические. Технические условия».
Правообладатель
Optim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Изготовитель
Optim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong Адрес места осуществления деятельности: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd. 18th GaoNeng ShouZuo 18th, Building, NO.299 HongDu North Rd., NanChang, JiangXi, P.R China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Правообладатель
Optim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля со шкалой (с цифровым отсчетным устройством), барабана.
НМ - с удлинителями, с отсчетом по шкалам стебля и барабана, с отсчетом по индикатору часового типа,
НМУ - штучный (без удлинителей), с отсчетом по шкалам стебля и барабана, НМБ - с отсчетом по шкалам стебля и барабана, с боковыми губками, НМБЦ - с цифровым отсчетным устройством, с боковыми губками,
Нутромеры моделей НМ комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Нутромеры моделей НМУ могут изготавливаться наборами.
Нутромеры модели НМ с верхним пределом диапазона измерений до 3000 мм включительно изготавливаются с микрометрической головкой, а свыше 3000 мм — с микрометрической головкой и могут быть оснащены индикатором часового типа с ценой деления 0,01 мм (рег. № 40149-08) модели ИЧ-2, класса точности 0.
Товарный знак
наносится на корпус или барабан нутромера краской или
лазерной маркировкой и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится лазерной маркировкой или краской в местах, указанных на рисунках 1 - 9.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид нутромеров указан на рисунках 1 - 9.
Место нанесения заводского номера

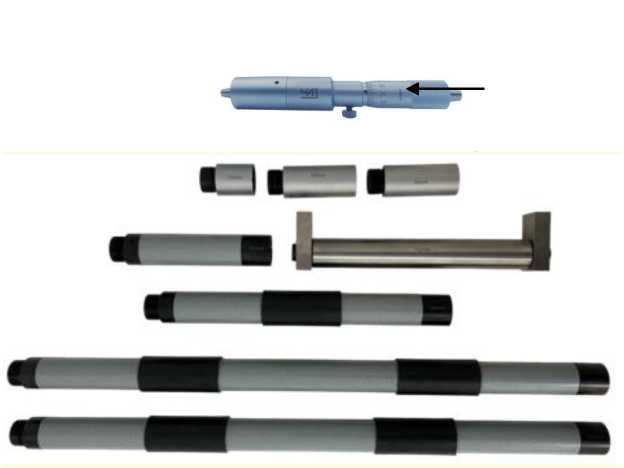

Рисунок 1 - Общий вид нутромеров модели НМ с указанием места нанесения заводского номера
Место нанесения заводского номера
- Общий вид нутромеров модели НМ с указанием места нанесения заводского номера

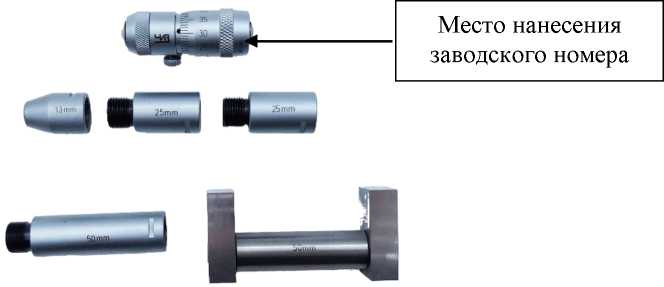

Рисунок 2

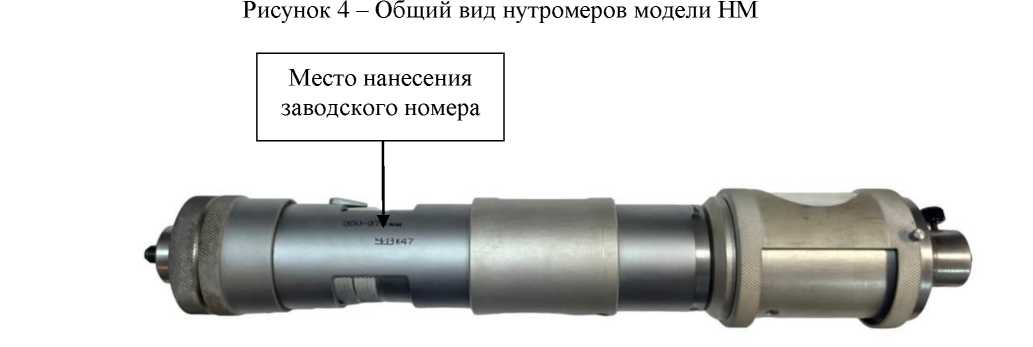

Рисунок 5 - Общий вид нутромеров модели НМ с указанием места нанесения заводского номера
Место нанесения
заводского номера

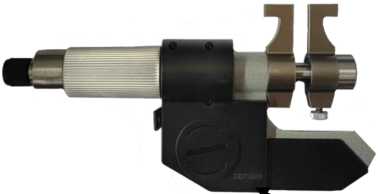

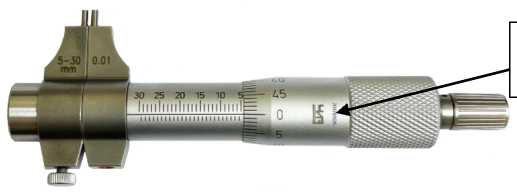

Рисунок 6 - Общий вид нутромеров модели НМБ с указанием места нанесения заводского номера
Место нанесения заводского номера

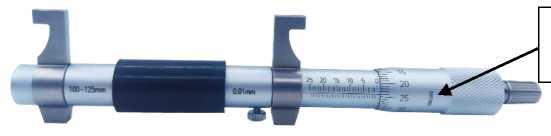

Рисунок 7 - Общий вид нутромеров модели НМБ с указанием места нанесения заводского номера
Место нанесения заводского номера

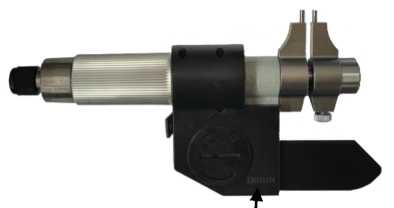

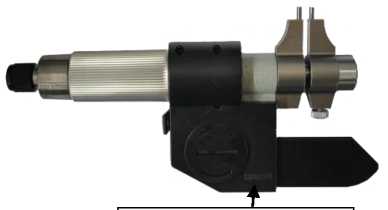

Рисунок 9 - Общий вид нутромеров модели НМБЦ с указанием места нанесения заводского

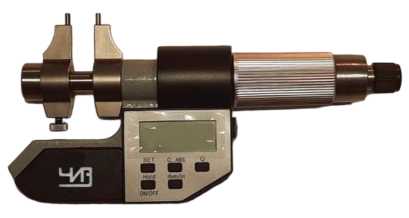

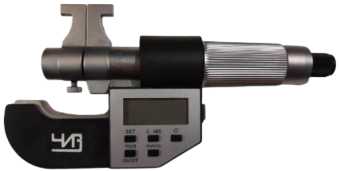

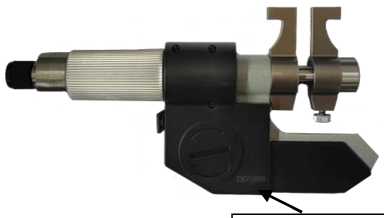

Рисунок 8 - Общий вид нутромеров модели НМБЦ с указанием места нанесения заводского номера
Место нанесения заводского номера номера
Таблица 7 -
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер микрометрический |
ЧИЗ |
1 шт. |
|
Индикатор часового типа (для нутромеров модели НМ с индикаторной головкой с верхним пределом диапазона измерений свыше 3000 мм) |
1 шт. | |
|
Удлинители для нутромеров модели НМ |
- |
1 компл. |
|
Установочная мера (для нутромеров модели НМ с нижним пределом диапазона измерений до 350 мм включ.) |
- |
1 шт. |
|
Элемент питания для нутромеров модели НМБЦ |
- |
1 шт |
|
Установочная мера для нутромеров моделей НМБ, НМБЦ (по дополнительному заказу) |
- |
1 шт. |
|
Ключ |
- |
1 шт. или 1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Основные метрологические характеристики нутромеров моделей НМ
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности микрометрических головок и микрометрических головок с индикатором, мкм |
|
НМ |
От 50 до 75 |
0,01 |
±5 |
|
От 50 до 175 |
±5 | ||
|
От 50 до 600 |
±5 | ||
|
От 75 до 175 |
±5 | ||
|
От 75 до 600 |
±5 | ||
|
От 100 до 1200 |
±6 | ||
|
От 150 до 1250 |
±8 | ||
|
От 150 до 1400 |
±8 | ||
|
От 150 до 2500 |
±8 | ||
|
От 150 до 3000 |
±10 | ||
|
От 350 до 4000 |
±10 | ||
|
От 350 до 6000 |
±10 | ||
|
От 600 до 2500 |
±15 | ||
|
От 1000 до 3000 |
±20 | ||
|
От 1000 до 4000 |
±22 | ||
|
От 1250 до 4000 |
±25 |
|
Таблица 2 - |
Пределы допускаемой абсолютной погрешности измерений нутромеров модели НМ | |
|
Модель |
Измеряемые размеры, мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМ |
От 50 до 125 включ. |
±6 |
|
Св. 125 до 200 включ. |
±8 | |
|
Св. 200 до 325 включ. |
±10 | |
|
Св. 325 до 500 включ. |
±12 | |
|
Св. 500 до 800 включ. |
±15 | |
|
Св. 800 до 1250 включ. |
±20 | |
|
Св. 1250 до 1600 включ. |
±25 | |
|
Св. 1600 до 2000 включ. |
±30 | |
|
Св. 2000 до 2500 включ. |
±40 | |
|
Св. 2500 до 3150 включ. |
±50 | |
|
Св. 3150 до 4000 включ. |
±60 | |
|
Св. 4000 до 5000 включ. |
±75 | |
|
Св. 5000 до 6000 |
±90 | |
Таблица 3 - Пределы допускаемой абсолютной погрешности нутромеров моделей НМУ, НМБ,
НМБЦ
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМУ |
От 25 до 50 |
0,01 |
±6 |
|
От 50 до 75 |
±6 | ||
|
От 75 до 100 |
±6 | ||
|
От 100 до 125 |
±6 | ||
|
От 125 до 150 |
±8 | ||
|
От 150 до 175 |
±8 | ||
|
От 175 до 200 |
±8 | ||
|
От 200 до 225 |
±10 | ||
|
От 225 до 250 |
±10 | ||
|
От 250 до 275 |
±10 | ||
|
От 275 до 300 |
±10 | ||
|
НМБ |
От 5 до 30 |
0,01 |
±6 |
|
От 25 до 50 |
±7 | ||
|
От 50 до 75 |
±10 | ||
|
От 75 до 100 |
±10 | ||
|
От 100 до 125 |
±11 | ||
|
От 125 до 150 |
±11 | ||
|
От 150 до 175 |
±12 | ||
|
От 175 до 200 |
±12 | ||
|
От 200 до 225 |
±14 | ||
|
От 225 до 250 |
±14 | ||
|
От 250 до 275 |
±15 | ||
|
От 275 до 300 |
±15 |
Продолжение таблицы 3
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМБЦ |
От 5 до 30 |
0,001 |
±4 |
|
От 25 до 50 |
±4 | ||
|
От 50 до 75 |
±5 | ||
|
От 75 до 100 |
±5 | ||
|
От 100 до 125 |
±6 | ||
|
От 125 до 150 |
±6 | ||
|
От 150 до 175 |
±7 | ||
|
От 175 до 200 |
±7 | ||
|
От 200 до 225 |
±8 | ||
|
От 225 до 250 |
±8 | ||
|
От 250 до 275 |
±10 | ||
|
От 275 до 300 |
±10 |
Таблица 4 - Номинальный размер установочных мер и допускаемое отклонение длины
|
Нижний предел диапазона измерений нутромеров, мм |
Номинальный размер установочной меры, мм |
Допускаемые отклонения длины от номинальных размеров, мкм |
|
5 |
5,000±0,010 |
±2 |
|
25 |
25,000±0,010 |
±2 |
|
50 |
50,000±0,010 |
±2 |
|
75 |
75,000±0,010 |
±4 |
|
100 |
100,000±0,010 |
±4 |
|
125 |
125,000±0,010 |
±4 |
|
150 |
150,000±0,010 |
±5 |
|
175 |
175,000±0,010 |
±5 |
|
200 |
200,000±0,010 |
±5 |
|
225 |
225,000±0,010 |
±6 |
|
250 |
250,000±0,010 |
±6 |
|
275 |
275,000±0,010 |
±6 |
|
350 |
350,000±0,010 |
±6 |
Таблицы 5 - Габаритные размеры и масса
|
Модель |
Диапазон измерений нутромера, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
НМ |
От 50 до 75 |
75х25х25 |
0,150 |
|
От 50 до 175 |
175х25х25 |
0,360 | |
|
От 50 до 600 |
600х25х25 |
0,860 | |
|
От 75 до 175 |
175х25х25 |
0,360 | |
|
От 75 до 600 |
600х25х25 |
0,860 | |
|
От 100 до 1200 |
1200х25х25 |
2,880 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
НМ |
От 150 до 1250 |
1250х40х40 |
3,250 |
|
От 150 до 1400 |
1400х40х40 |
3,400 | |
|
От 150 до 2500 |
2500х40х40 |
4,700 | |
|
От 150 до 3000 |
3000х40х40 |
9,500 | |
|
От 350 до 4000 |
4000х40х40 |
13,400 | |
|
От 350 до 6000 |
6000х60х60 |
15,900 | |
|
От 600 до 2500 |
2500х40х40 |
4,500 | |
|
От 1000 до 3000 |
3000х40х40 |
9,000 | |
|
От 1000 до 4000 |
4000х40х40 |
12,800 | |
|
От 1250 до 4000 |
4000х40х40 |
12,600 | |
|
НМУ |
От 25 до 50 |
50х25х25 |
0,100 |
|
От 50 до 75 |
75х25х25 |
0,150 | |
|
От 75 до 100 |
100х25х25 |
0,220 | |
|
От 100 до 125 |
125х25х25 |
0,260 | |
|
От 125 до 150 |
150х25х25 |
0,300 | |
|
От 150 до 175 |
175х25х25 |
0,330 | |
|
От 175 до 200 |
200х25х25 |
0,360 | |
|
От 200 до 225 |
225х25х25 |
0,400 | |
|
От 225 до 250 |
250х25х25 |
0,420 | |
|
От 250 до 275 |
275х25х25 |
0,470 | |
|
От 275 до 300 |
300х25х25 |
0,490 | |
|
НМБ |
От 5 до 30 |
156х110х32 |
0,363 |
|
От 25 до 50 |
196х110х32 |
0,413 | |
|
От 50 до 75 |
220х122х32 |
0,432 | |
|
От 75 до 100 |
220х122х32 |
0,443 | |
|
От 100 до 125 |
200х20х51 |
0,700 | |
|
От 125 до 150 |
225х20х51 |
0,800 | |
|
От 150 до 175 |
250х20х51 |
0,900 | |
|
От 175 до 200 |
275х20х51 |
1,000 | |
|
От 200 до 225 |
300х20х51 |
1,000 | |
|
От 225 до 250 |
325х20х51 |
1,000 | |
|
От 250 до 275 |
350х20х51 |
1,100 | |
|
От 275 до 300 |
375х20х51 |
1,300 | |
|
НМБЦ |
От 5 до 30 |
200х128х43 |
0,600 |
|
От 25 до 50 |
210х128х43 |
0,611 | |
|
От 50 до 75 |
226х128х43 |
0,701 | |
|
От 75 до 100 |
250х148х43 |
0,731 | |
|
От 100 до 125 |
275х148х43 |
0,810 | |
|
От 125 до 150 |
300х145х43 |
0,920 | |
|
От 150 до 175 |
325х145х43 |
1,050 | |
|
От 175 до 200 |
350х145х43 |
1,100 | |
|
От 200 до 225 |
375х145х43 |
1,200 | |
|
От 225 до 250 |
400х145х43 |
1,300 | |
|
От 250 до 275 |
425х145х43 |
1,400 | |
|
От 275 до 300 |
450х145х43 |
1,500 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха при температуре плюс 25 °С, %, не более |
От +15 до +25 80 |
