Номер по Госреестру СИ: 93612-24
93612-24 Уровни ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Уровни ЧИЗ (далее по тексту - уровни) предназначены для измерений отклонений от вертикального и (или) горизонтального положения плоских и цилиндрических поверхностей.

Внешний вид.
Уровни ЧИЗ
Рисунок № 1

Внешний вид.
Уровни ЧИЗ
Рисунок № 2

Внешний вид.
Уровни ЧИЗ
Рисунок № 3

Внешний вид.
Уровни ЧИЗ
Рисунок № 4

Внешний вид.
Уровни ЧИЗ
Рисунок № 5

Внешний вид.
Уровни ЧИЗ
Рисунок № 6

Внешний вид.
Уровни ЧИЗ
Рисунок № 7

Внешний вид.
Уровни ЧИЗ
Рисунок № 8

Внешний вид.
Уровни ЧИЗ
Рисунок № 9

Внешний вид.
Уровни ЧИЗ
Рисунок № 10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Порядок работы» паспорта уровней.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
СТП 060-2024 «Уровни рамные и брусковые ЧИЗ. Стандарт предприятия».
Правообладатель
Optim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Изготовитель
Optim Consult International Co. Ltd., КНРЮридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Адрес места осуществления деятельности: JiangXi Provincial RuiFeng Machinery and
Tools Co. Ltd. 18th GaoNeng ShouZuo 18th, Building, NO.299 HongDu North Rd., NanChang, JiangXi, P.R China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия уровней основан на использовании гравитационного отвеса -естественного эталона, ориентированного относительно центра Земли.
Основным элементом уровня является ампула, закрепленная в корпусе и представляющая собой стеклянную трубку, внутренняя поверхность которой изогнута по дуге определенного радиуса.
Уровень состоит из корпуса с установленными в него продольной и поперечной ампулами. Отсчет производится по шкале продольной ампулы. Поперечная ампула служит для контроля положения уровня на цилиндрической поверхности.
Уровни изготавливаются следующих моделей:
-
- рамные - для измерений отклонений от вертикального и горизонтального положений поверхностей;
-
- брусковые - для измерений отклонений от горизонтального положения поверхностей.
На корпусе рамного уровня имеются две расположенные под углом 90° одна к другой рабочие поверхности - вертикальная и горизонтальная (верхняя), на которые может базироваться уровень при измерении плоских поверхностей, нижняя и одна из боковых рабочих поверхностей имеют призматические канавки - по ним уровень базируется при измерении цилиндрических поверхностей.
На корпусе брускового уровня имеется одна рабочая поверхность — горизонтальная. Рабочая поверхность включает в себя плоскую часть (основание) — по ней уровень базируется на плоскую измерительную поверхность, и призматические канавки — по ним уровень базируется при измерении цилиндрической поверхности.
Уровни могут изготавливаться как с механизмом установки на ноль для обеспечения возможности юстировки в процессе эксплуатации, так и без него, а также уровни могут изготавливаться без призматических канавок или с верхней призматической канавкой у рамных уровней.
Уровни изготавливаются в двух исполнениях 1 и 2, отличающиеся между собой пределами допускаемой абсолютной погрешности.
Общий вид уровней указан на рисунках 1-10.
Условное обозначение на рисунках 11-12.
длины
рабочих поверхностей уровней указан

наносится краской и
Товарный знак нерабочую поверхность уровня маркировки или с помощью наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на металлическую нерабочую или пластиковую поверхность уровня лазерной маркировкой или краской.
Цена деления уровня, год выпуска или его условное обозначение наносится на нерабочую поверхность уровня лазерной маркировкой или краской.
Пломбирование уровней от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует.
на паспорт уровней типографским методом, на футляр уровней краской, методом лазерной
Рисунок 1 - Общий вид уровней модели брусковый с указанием места нанесения заводского номера
Место нанесения заводского номера
i

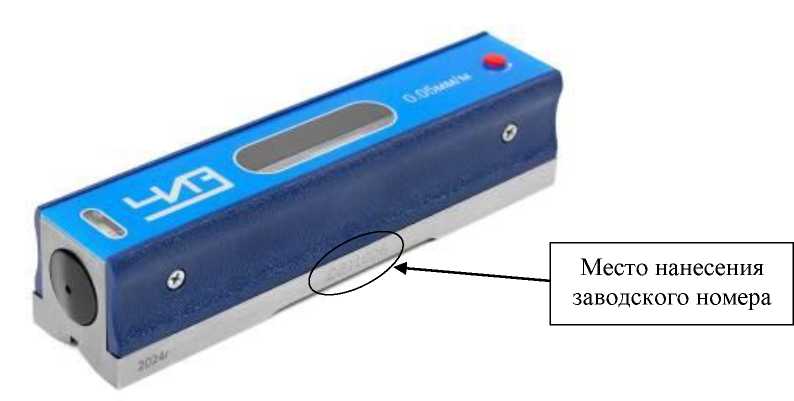

Рисунок 2 - Общий вид уровней модели брусковый с указанием места нанесения заводского номера

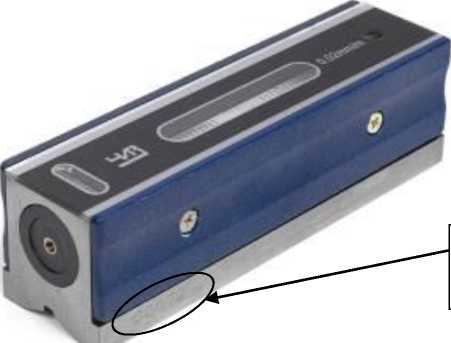

Рисунок 3 - Общий вид уровней модели брусковый с указанием места нанесения заводского номера
Место нанесения
заводского номера

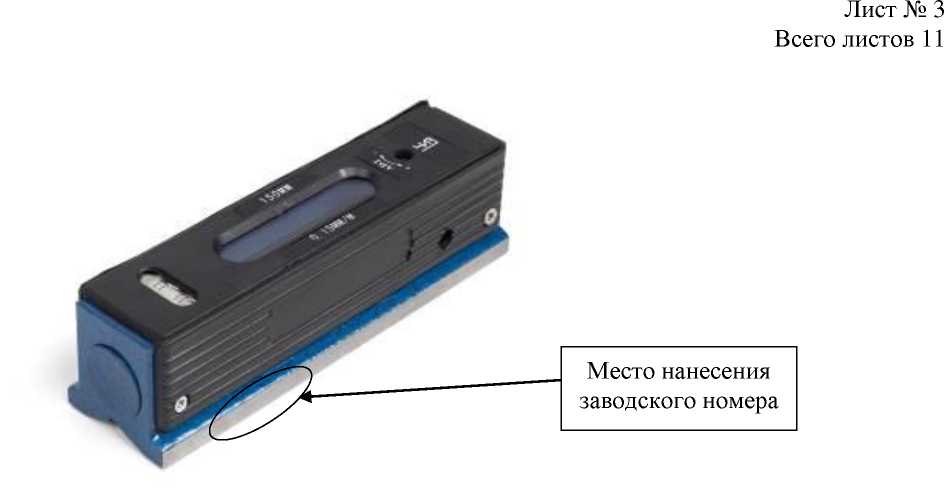

Рисунок 4 - Общий вид уровней модели брусковый с указанием места нанесения заводского номера

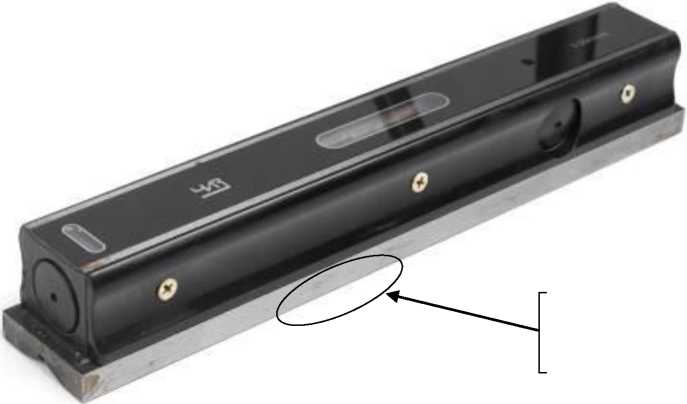

Рисунок 5 - Общий вид уровней модели брусковый с указанием места нанесения заводского номера

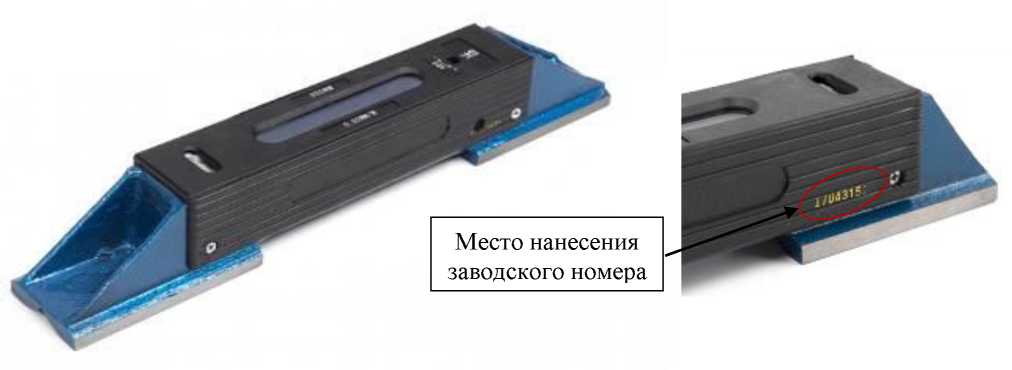

Рисунок 6 - Общий вид уровней модели рамный с указанием места нанесения заводского номера
Место нанесения
заводского номера

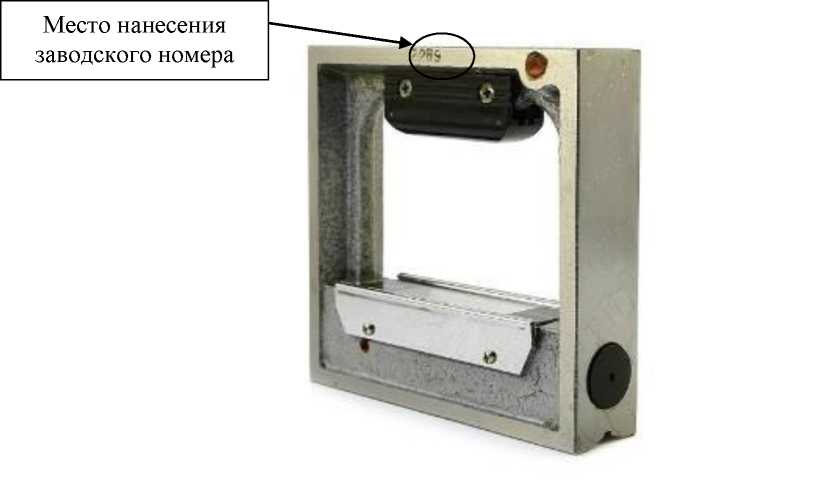

Рисунок 7 - Общий вид уровней модели рамный с указанием места нанесения заводского номера
Место нанесения
заводского номера

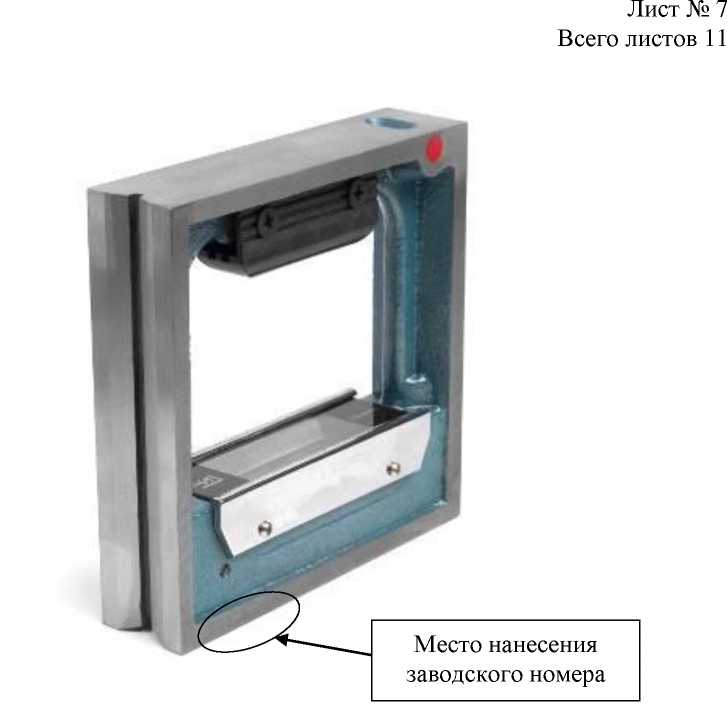

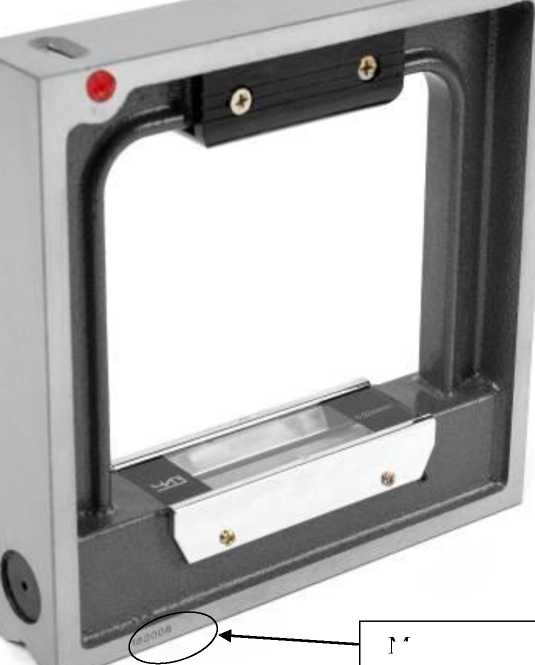

Рисунок 8 - Общий
с указанием места нанесения заводского номера
вид уровней модели рамный
Место нанесения
заводского номера

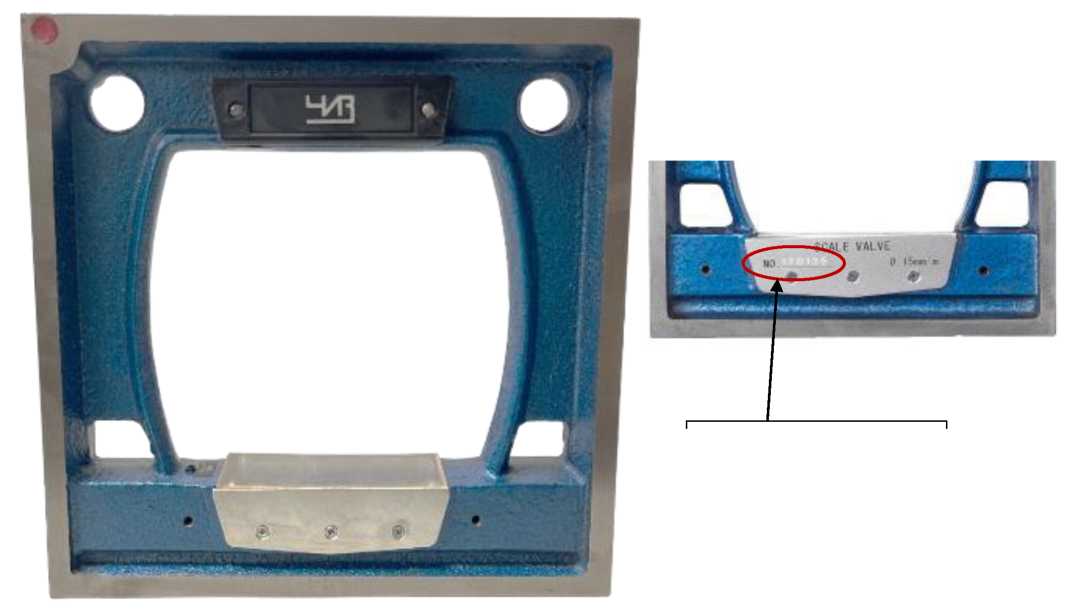

Рисунок 9 - Общий вид уровней модели рамный с указанием места нанесения заводского номера

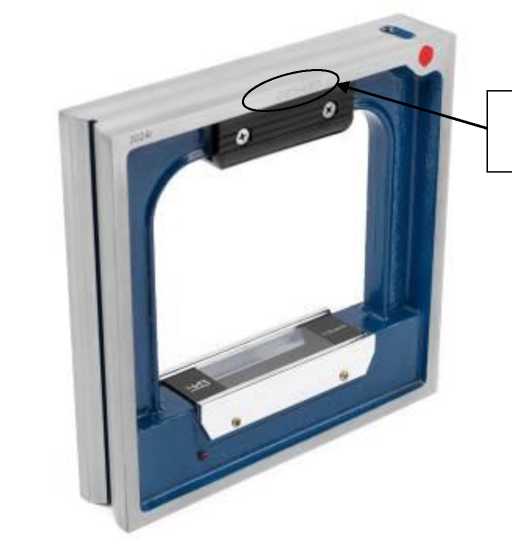

Рисунок 10 - Общий вид
уровней модели рамный с указанием места нанесения заводского номера
где L - длина рабочей поверхности

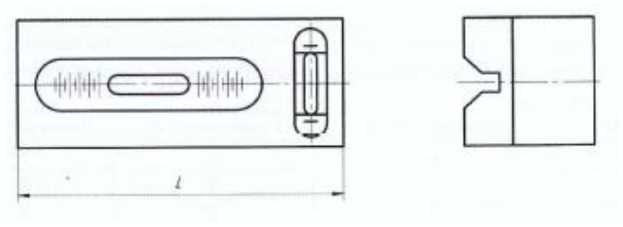

Рисунок 11 - Обозначение условных размеров уровней модификации брусковые
где L - длина рабочей поверхности

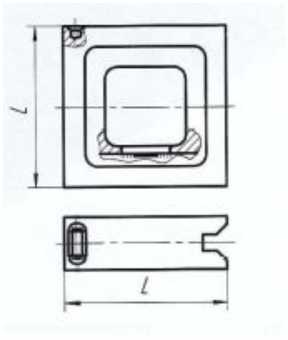

Рисунок 12 - Обозначение условных размеров уровней модификации рамные
Таблица 1 - Пределы допускаемой абсолютной погрешности измерений уровней на одном делении
|
Длина рабочей поверхности L, мм |
Цена деления, мм/м |
Пределы допускаемой абсолютной погрешности, мм/м | |
|
Исполнение 1 |
Исполнение 2 | ||
|
150 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
200 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
0,1 |
±0,030 |
±0,050 | |
|
0,15 |
±0,040 |
±0,075 | |
|
250 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
300 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
Таблица 2 - Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней исполнения 1
|
Цена деления, мм/м |
Отклонение от плоскостности основания уровней, мкм, не более, при длине |
Отклонение от плоскостности рабочих поверхностей призматических канавок, мкм, не более, при длине | ||||
|
150мм |
200мм |
250; 300мм |
150мм |
200мм |
250; 300мм | |
|
0,02 |
3 |
3 |
3 |
4 |
4 |
4 |
|
0,05 |
3 |
3 |
3 |
4 |
5 |
5 |
|
0,1 |
- |
5 |
- |
- |
6 |
- |
|
0,15 |
- |
8 |
- |
- |
10 |
- |
Таблица 3 - Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней исполнения 2
|
Цена деления, мм/м |
Отклонение от плоскостности основания уровней, мкм, не более, при длине |
Отклонение от плоскостности рабочих поверхностей призматических канавок, мкм, не более, при длине | ||||
|
150мм |
200мм |
250; 300мм |
150мм |
200мм |
250; 300мм | |
|
0,02 |
5 |
5 |
5 |
5 |
6 |
6 |
|
0,05 |
5 |
5 |
5 |
5 |
10 |
10 |
|
0,1 |
- |
8 |
- |
- |
10 |
- |
|
0,15 |
- |
10 |
- |
- |
12 |
- |
Таблица 4 -
и технические
|
Наименование характеристики |
Значение |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке уровней на горизонтальную плоскость или горизонтально расположенный цилиндр, цены деления, не более |
% |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке рамного уровня рабочей вертикальной поверхности по вертикальной плоскости или вертикально расположенному цилиндру, цены деления, не более | |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке рамного уровня верхней рабочей поверхностью по горизонтальной плоскости или по горизонтально расположенному цилиндру, цены деления, не более | |
|
Разность показаний уровня с механизмом установки на нуль при установке на горизонтальную плоскость и горизонтально расположенный цилиндр, цены деления, не более | |
|
Изменение показаний уровня, установленного нижней призматической канавкой на горизонтально расположенный цилиндр, при повороте уровня относительно оси цилиндра на угол в пределах шкалы поперечной ампулы, цены деления, не более |
% |
|
Пределы допускаемой абсолютной погрешности установки поперечной ампулы относительно рабочей поверхности основания уровней, цены деления, не более |
±1 |
|
Условия эксплуатации: -температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более |
+17 до +23 80 |
Таблица 5 - Технические
|
Модель уровня |
Длина рабочей поверхности L, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
Брусковый |
150 |
150 |
48 |
47 |
1,6 |
|
200 |
200 |
48 |
47 |
2,1 | |
|
250 |
250 |
48 |
47 |
2,6 | |
|
300 |
300 |
48 |
47 |
3,1 | |
|
Рамный |
150 |
150 |
45 |
150 |
2,6 |
|
200 |
200 |
45 |
200 |
4,2 | |
|
250 |
250 |
45 |
250 |
5,5 | |
|
300 |
300 |
45 |
300 |
7,8 |
