Номер по Госреестру СИ: 93782-24
93782-24 Скобы с отсчетным устройством ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Скобы с отсчетным устройством ЧИЗ (далее по тексту скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 1

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 2

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 3

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 4

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 5

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 6

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 7

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 8

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 9

Внешний вид.
Скобы с отсчетным устройством ЧИЗ
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок работы» паспорта скоб.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
СТП 059-2024 «Скобы с отсчетным устройством ЧИЗ. Стандарт предприятия».
Правообладатель
Optim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Изготовитель
Optim Consult International Co. Ltd., КНРЮридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Адрес места осуществления деятельности: JiangXi Provincial RuiFeng Machinery and
Tools Co. Ltd. 18th GaoNeng ShouZuo 18th, Building, NO.299 HongDu North Rd., NanChang, JiangXi, P.R China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со механизма отвода подвижной пятки, быть оснащены регулируемым упором и
стопорным устройством, подвижной теплоизоляционных накладок, а также указателями пределов допуска.
Переставная пятка представляет
пятки, могут
микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
-
- СР - рычажные, со встроенным в корпус отсчетным устройством;
-
- СРП - рычажные, повышенной точности, со встроенным в корпус отсчетным устройством.
Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
собой

Товарный знак наносится на паспорт скоб типографским методом, на
встроенное отсчетное устройство или теплоизоляционную накладку краской.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на теплоизоляционную накладку или микрометрический винт краской или лазерной маркировкой в местах, указанных на рисунках 10-13.
Возможность нанесения знака поверки на средство измерений отсутствует.

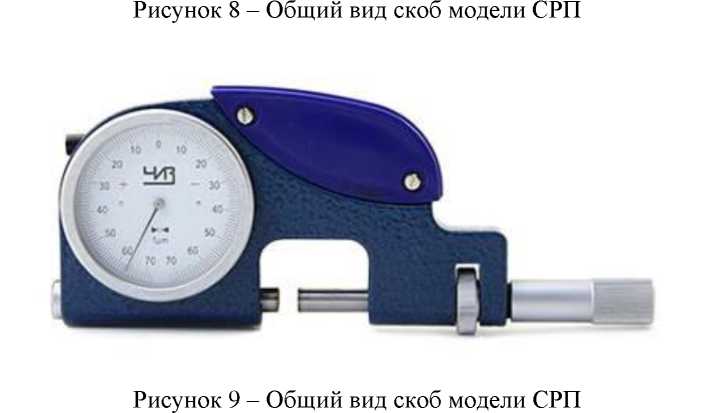

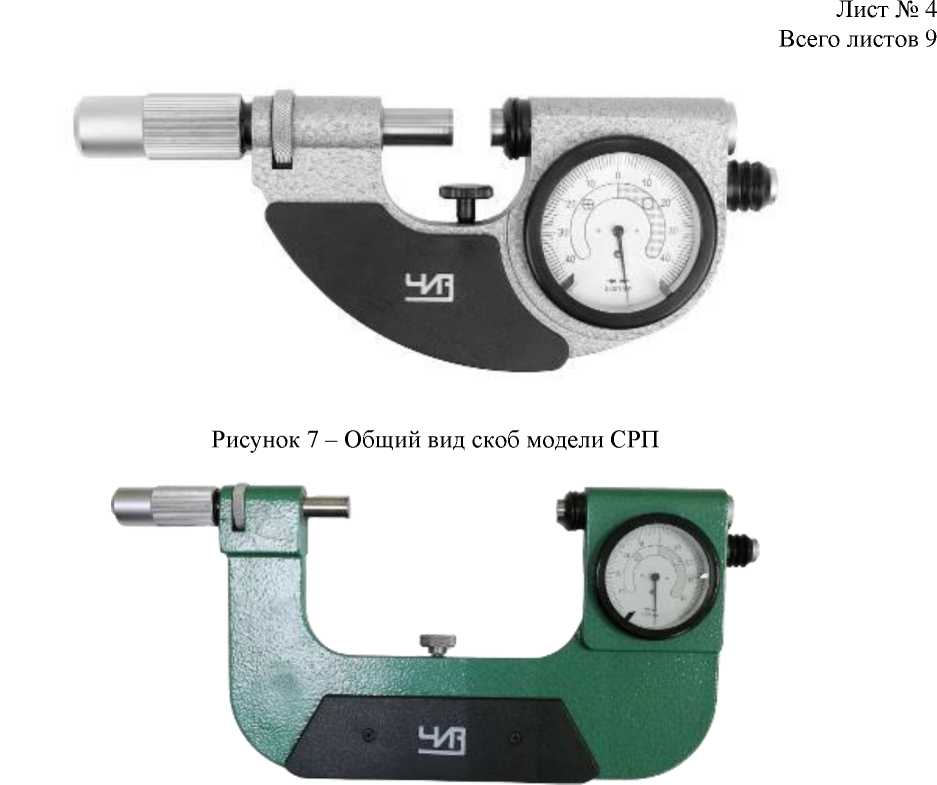

Общий вид скоб указан на рисунках 1 - 9.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид скоб модели СР

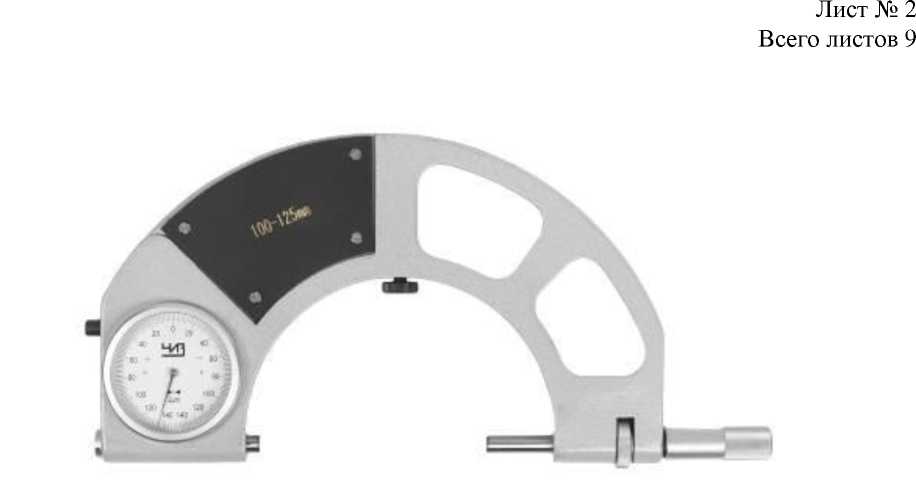

Рисунок 2 - Общий вид скоб модели СР

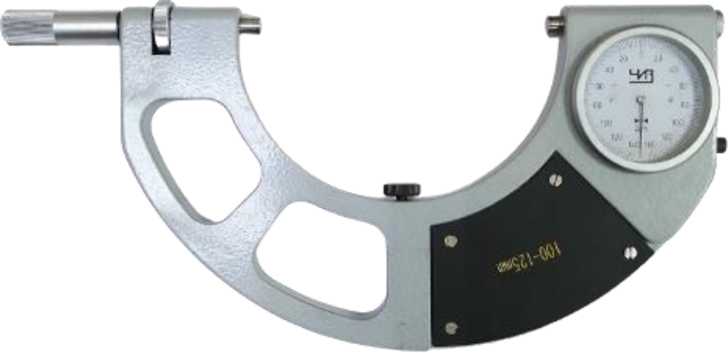

Рисунок 3 - Общий вид скоб модели СР

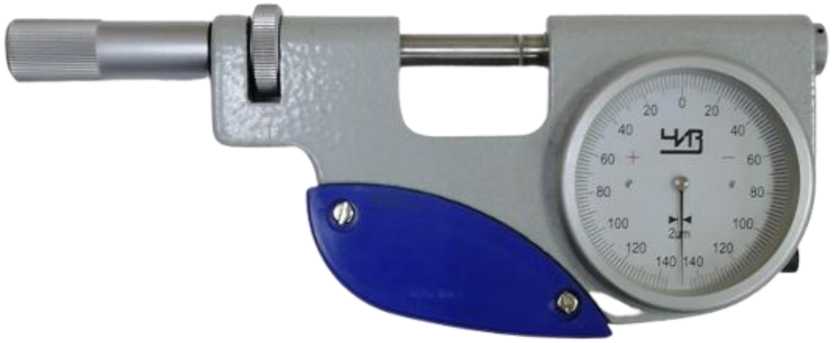

Рисунок 4 - Общий вид скоб модели СРП

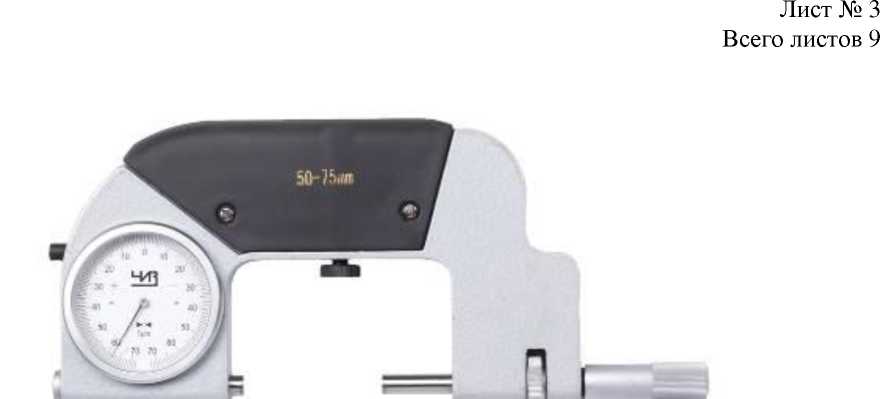

Рисунок 5 - Общий вид скоб модели СРП

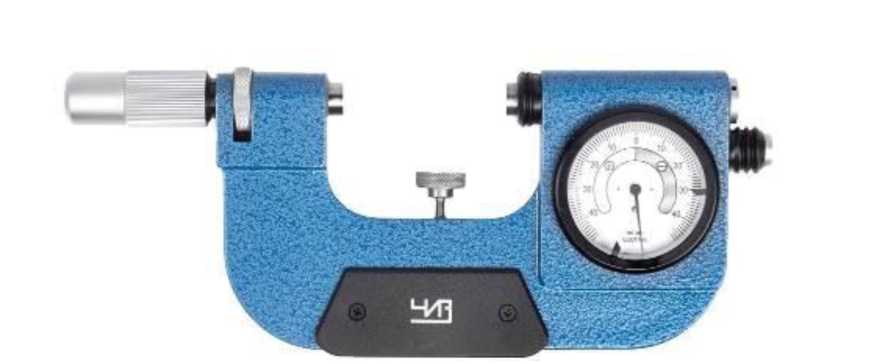

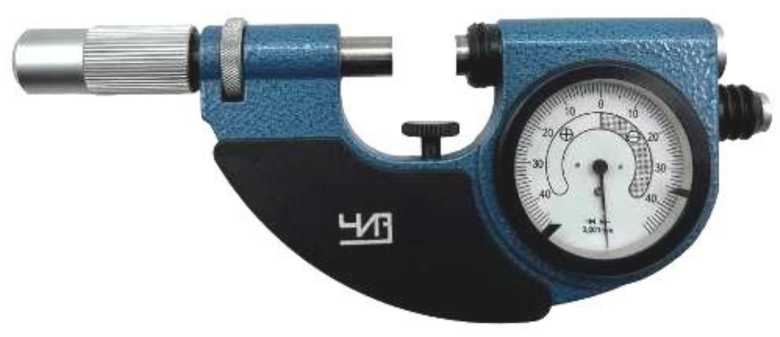

Рисунок 6 - Общий вид скоб модели СРП


Место нанесения
заводского номера

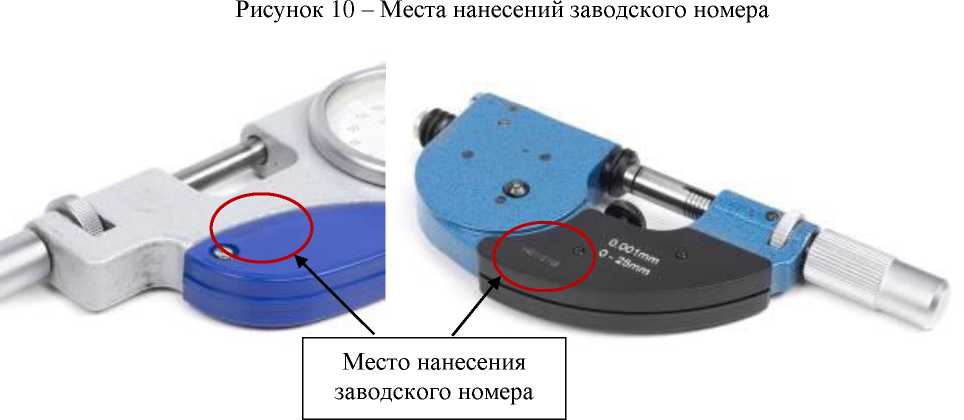

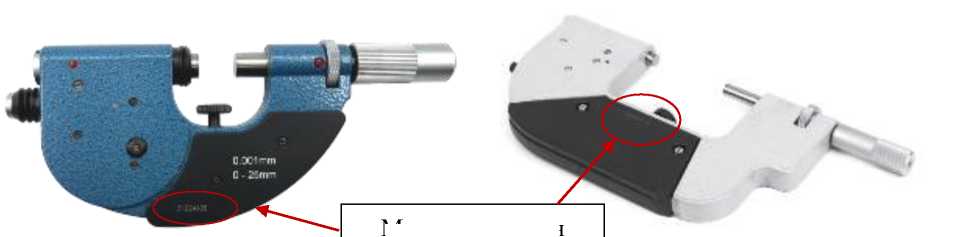

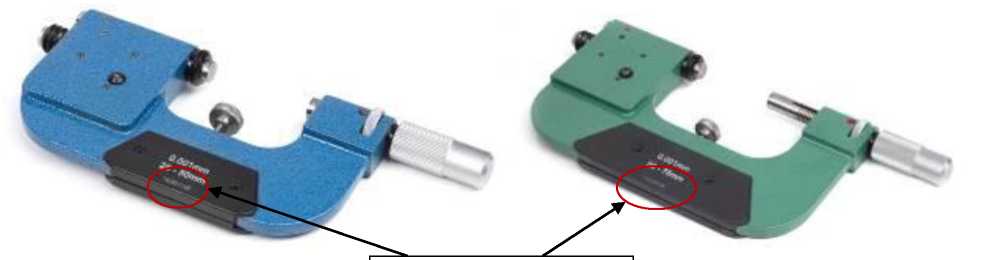

Рисунок 11 - Места нанесений заводского номера
Место нанесения
заводского номера

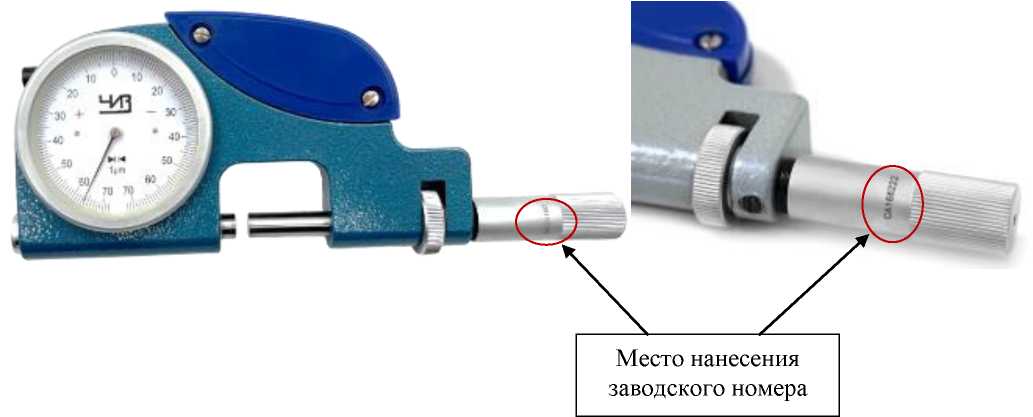

Рисунок 12 - Места нанесений заводского номера
Рисунок 13 - Места нанесений заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Скоба с отсчетным устройством ЧИЗ |
— |
1 шт. |
|
Съемные указатели пределов допуска* |
— |
2 шт. |
|
Футляр |
— |
1шт. |
|
Паспорт |
— |
1 экз. |
|
Примечание: * - по дополнительному заказу | ||
Таблица 1 - Диапазон измерений скобы, цена деления и диапазон показаний отсчетного устройства, измерительное усилие скобы и его колебание
|
Модель |
Диапазон измерений скобы, мм |
Отсчетное устройство |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
Цена деления, мм |
Диапазон показаний, мм | ||||
|
СР |
от 0 до 25 |
0,002 |
от -0,14 до +0,14 |
от 4 до 7 |
1,5 |
|
от 25 до 50 | |||||
|
от 50 до 75 |
от 5 до 10 |
2,0 | |||
|
от 75 до 100 | |||||
|
от 100 до 125 | |||||
|
от 125 до 150 | |||||
|
СРП |
от 0 до 25 |
0,001 |
от -0,07 до +0,07; от -0,04 до +0,04 |
от 4 до 7 |
1,5 |
|
от 25 до 50 | |||||
|
от 50 до 75 |
от 5 до 10 |
2,0 | |||
|
от 75 до 100 | |||||
|
от 100 до 125 | |||||
|
от 125 до 150 | |||||
Таблица 2 -
абсолютной
ы
показаний
|
Модель |
Диапазон измерений скобы, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм, в интервалах шкалы |
Размах показаний, не более | |||
|
±30 делений от нулевого штриха |
св.±30 делений от нулевого штриха | |||||
|
Исп. 1 |
Исп. 2 |
Исп.1 |
Исп.2 | |||
|
СР |
от 0 до 25 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
1/3 цены деления |
|
от 25 до 50 | ||||||
|
от 50 до 75 | ||||||
|
от 75 до 100 | ||||||
|
от 100 до 125 | ||||||
|
от 125 до 150 | ||||||
|
СРП |
от 0 до 25 |
±0,7 |
±1,5 |
±1,4 |
±3,0 |
1/3 цены деления |
|
от 25 до 50 | ||||||
|
от 50 до 75 | ||||||
|
от 75 до 100 | ||||||
|
от 100 до 125 | ||||||
|
от 125 до 150 | ||||||
Таблица 3 -
ки плоскостности и
плоских
|
Модель |
Диапазон измерений скобы, мм |
Допуск плоскостности, мкм |
Допуск параллельности, мкм |
|
СР |
от 0 до 25 |
0,6 |
1,2 |
|
от 25 до 50 |
1,5 | ||
|
от 50 до 75 |
2,0 | ||
|
от 75 до 100 |
2,5 | ||
|
от 100 до 125 |
3,0 | ||
|
от 125 до 150 |
3,5 | ||
|
СРП |
от 0 до 25 |
0,3 |
0,9 |
|
от 25 до 50 | |||
|
от 50 до 75 |
0,6 |
2,0 | |
|
от 75 до 100 |
2,5 | ||
|
от 100 до 125 |
3,0 | ||
|
от 125 до 150 |
3,5 | ||
|
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы. | |||
Таблица 4 -
и масса
|
Модель |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | |||
|
СР СРП |
от 0 до 25 |
85 |
205 |
25 |
0,9 |
|
от 25 до 50 |
95 |
230 |
25 |
1,3 | |
|
от 50 до 75 |
110 |
250 |
25 |
1,6 | |
|
от 75 до 100 |
135 |
275 |
25 |
2,1 | |
|
от 100 до 125 |
160 |
300 |
30 |
2,5 | |
|
от 125 до 150 |
185 |
330 |
30 |
3,5 | |
Таблица 5 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +17 до +23 80 |
