Номер по Госреестру СИ: 94457-25
94457-25 Угломеры
(ЧИЗ)
Назначение средства измерений:
Угломеры ЧИЗ (далее по тексту - угломеры) предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.

Внешний вид.
Угломеры
Рисунок № 1

Внешний вид.
Угломеры
Рисунок № 2

Внешний вид.
Угломеры
Рисунок № 3

Внешний вид.
Угломеры
Рисунок № 4

Внешний вид.
Угломеры
Рисунок № 5

Внешний вид.
Угломеры
Рисунок № 6

Внешний вид.
Угломеры
Рисунок № 7

Внешний вид.
Угломеры
Рисунок № 8

Внешний вид.
Угломеры
Рисунок № 9

Внешний вид.
Угломеры
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка к работе и правила эксплуатации» паспорта угломеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
СТП 058-2024 «Угломеры ЧИЗ. Стандарт предприятия».
ПравообладательOptim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong Hong Kong
Изготовитель
Optim Consult International Co. Ltd., КНРЮридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong Hong Kong
Адрес места осуществления деятельности: JiangXi Provincial RuiFeng Machinery
KL,
KL,
and
Tools Co. Ltd. 18th GaoNeng ShouZuo 18th, Building, NO.299 HongDu North Rd., NanChang, JiangXi, P.R China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.
Угломеры изготавливаются следующих типов:
1-1 - состоят из полудиска с нанесенной на нем угловой шкалой с ценой деления 2', сектора с нониусом и съемного угольника. На оси основания закреплена деталь, одна часть которой представляет собой сектор с закрепленным на нем нониусом, а другая выполнена в виде линейки, которой пользуются при измерении углов свыше 90° до 180°. На основании жестко закреплена вторая, неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия;
1-2 - состоят из полудиска с нанесенной на нем угловой шкалой с ценой деления 5', сектора с нониусом и съемного угольника. На оси основания закреплена деталь, одна часть которой представляет собой сектор с закрепленным на нем нониусом, а другая выполнена в виде линейки, которой пользуются при измерении углов свыше 90° до 180°. На основании жестко закреплена вторая, неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия;
-
2 - состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта;
-

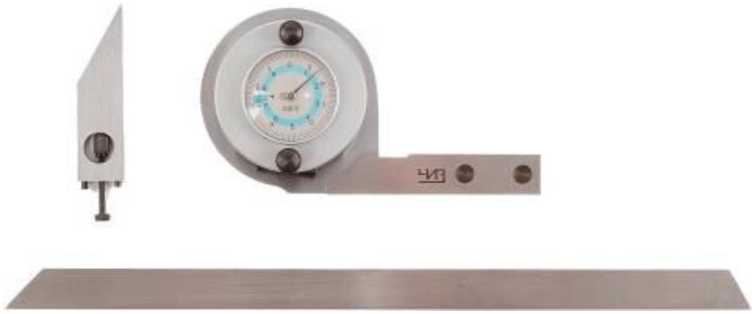

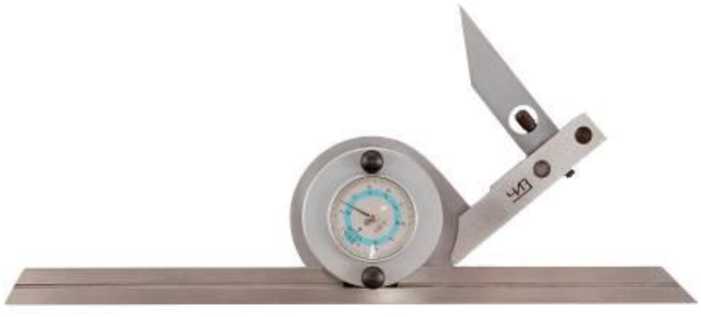

3 - состоят из диска с нанесенной на нем угловой шкалой и нониусом без параллакса, оснащенного лупой для удобства считывания показаний, съемных линеек разной длины, микрометрической подачи и стопорного винта;

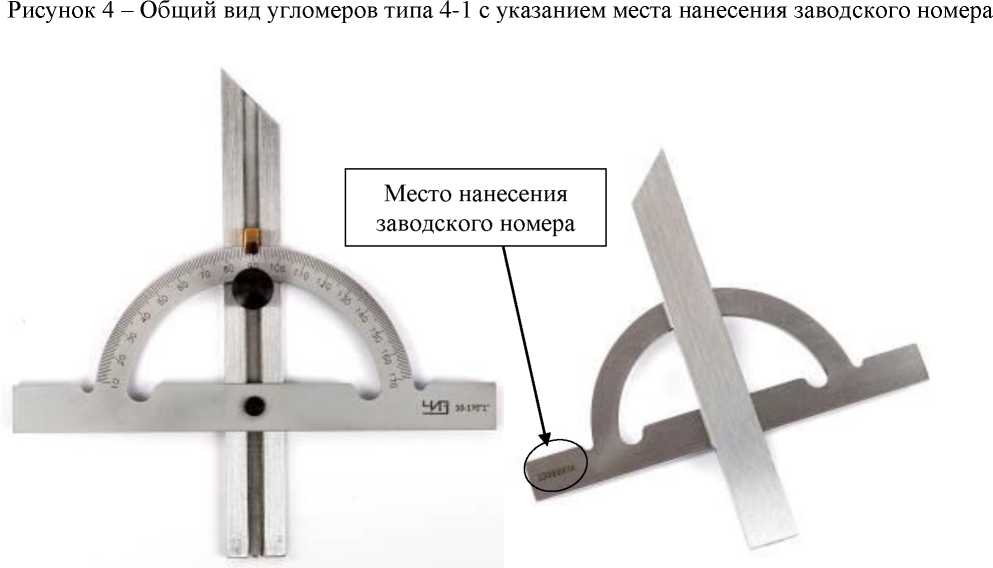

4-1 - состоят из полукруглого лимба с круговой шкалой, неподвижной линейки с указателем и стопорного винта;
4-2 - состоят из полукруглого лимба с круговой шкалой, подвижной линейки с указателем и стопорного винта;
4-3 - состоят из полукруглого лимба с круговой шкалой и основания в виде линейки с нониусом, которая закрепляется в требуемом положении стопорным винтом;
5 - состоят из основания в виде линейки с круговой шкалой и подвижными линейками, которые закрепляются в требуемом положении стопорными винтами.
Угломеры типов 1-1, 1-2, 2, 3, 4-3 могут быть изготовлены с взаимным
расположением верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания, которое соответствует исполнениям 1 или 2, указанным на рисунке 8.
Измерительные поверхности и шкалы угломеров изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Могут быть изготовлены шкалы с матовым покрытием для угломеров, изготовленных из нержавеющей стали.

Товарный знак наносится на паспорт угломеров типографским методом,
на угломер с лицевой стороны краской или лазерной маркировкой.

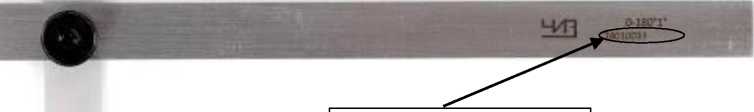

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на угломер с лицевой или оборотной стороны краской или лазерной маркировкой в местах, указанных на рисунках 1-7.
Сведения о диапазоне измерений и значении отсчета по нониусу (значении отсчета по круговой шкале) наносятся на угломер при помощи краски или лазерной маркировкой.
Пломбирование угломеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

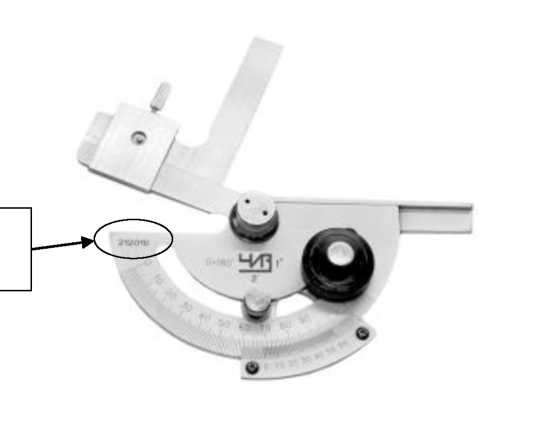

Рисунок 1 - Общий вид угломеров типа 1-1 с указанием места нанесения заводского номера
Место нанесения
заводского номера

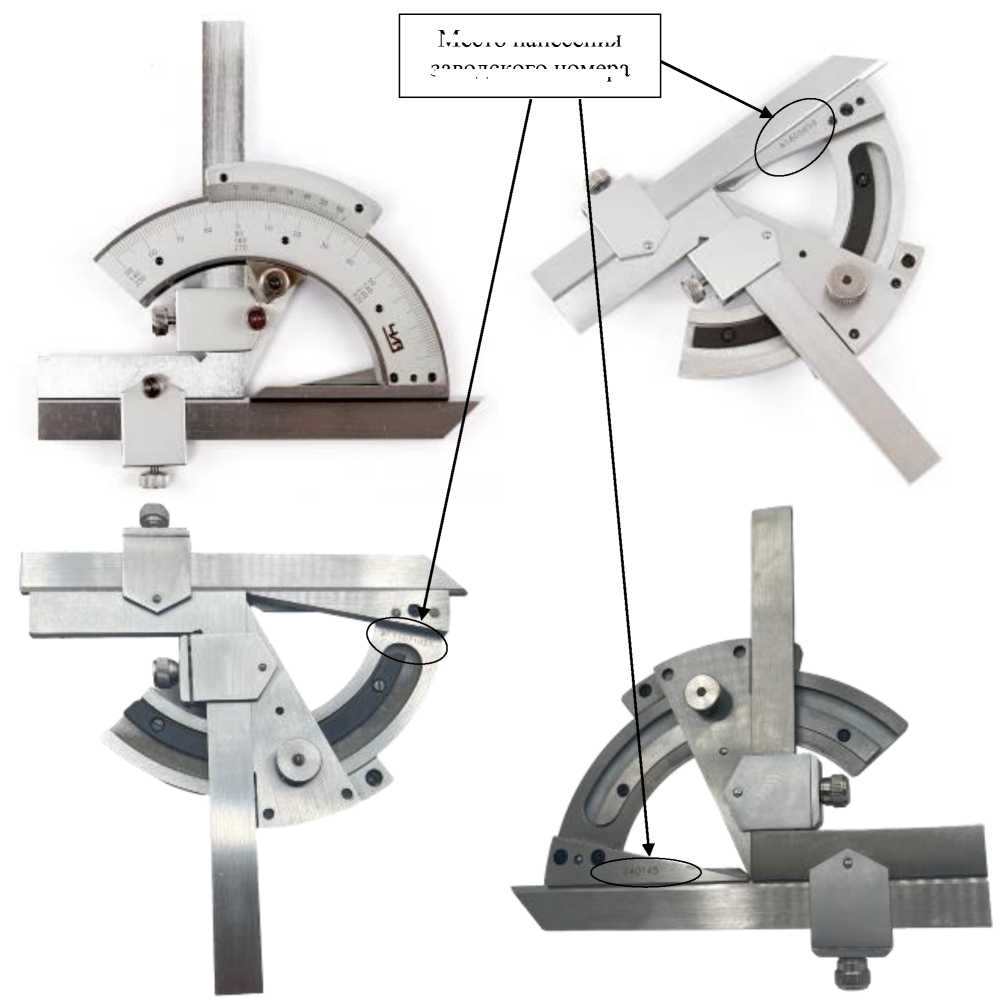

Рисунок 2 - Общий вид угломеров типа 2 с указанием места нанесения заводского номера



Место нанесения
заводского номера

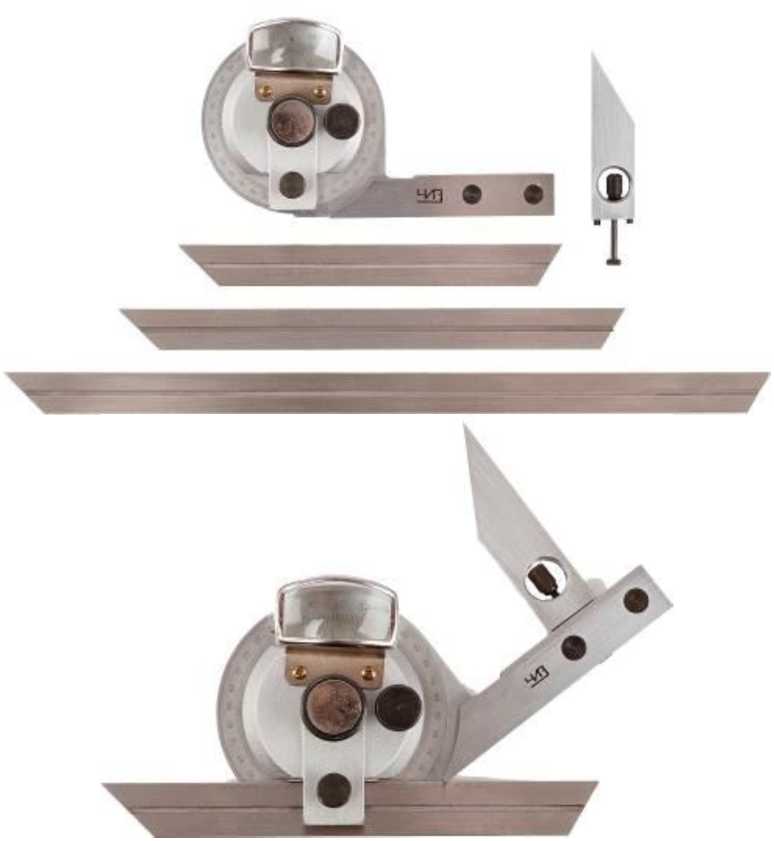

Рисунок 3 - Общий вид угломеров типа 3 с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 5 - Общий вид угломеров типа 4-2 с указанием места нанесения заводского номера

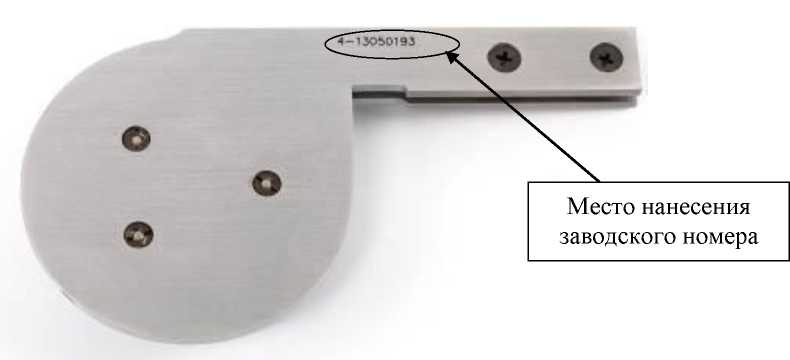

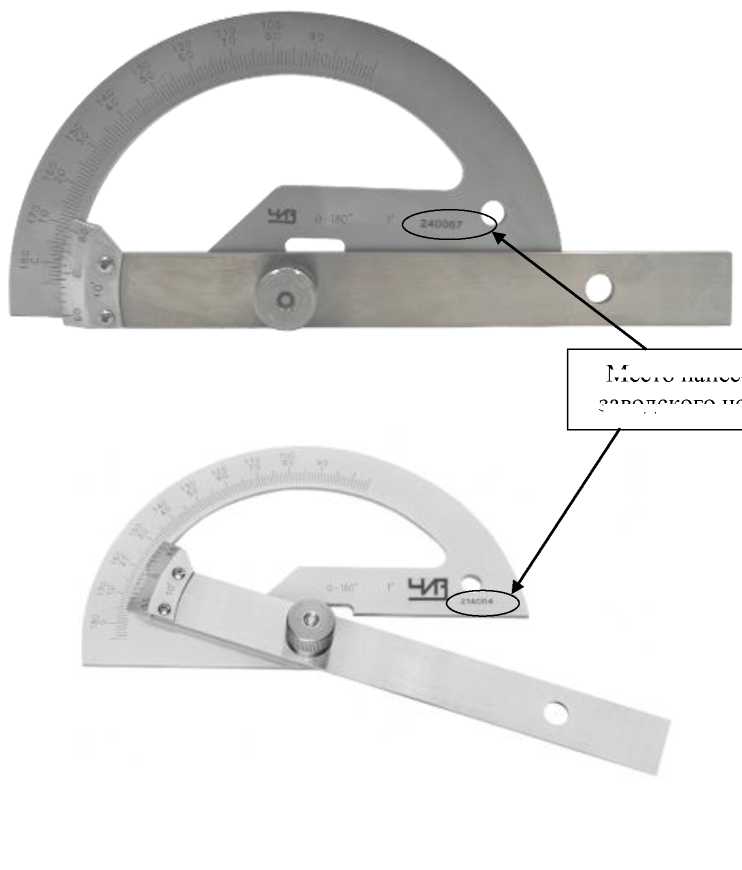

Рисунок 6 - Общий вид угломеров типа 4-3 с указанием места нанесения заводского номера
Место нанесения
заводского номера

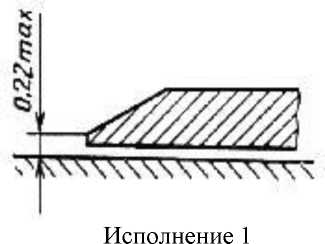

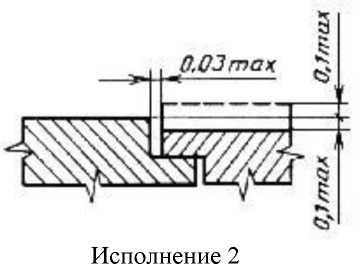

Рисунок 8 - Взаимное расположение верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания
Рисунок 7 - Общий вид угломеров типа 5 с указанием места нанесения заводского номера

Таблица 1 - Основные
|
Тип |
Диапазон измерений углов |
Цена деления шкалы основания |
Значение отсчета по нониусу |
Значение отсчета по круговой шкале |
Пределы допускаемой абсолютной погрешности |
|
1-1 |
от 0 до 180° |
1° |
2' |
- |
±4,0' |
|
1-2 |
от 0 до 180° |
1° |
5' |
- |
±10,0' |
|
2 |
от 0 до 320° |
1° |
2' |
- |
±2,0' |
|
3 |
от 0 до 360° |
1° |
5' |
- |
±5,0' |
|
4-1 |
от 0 до 180° |
1° |
- |
- |
±0,5° |
|
4-2 |
от 10 до 170° |
1° |
- |
- |
±0,5° |
|
4-3 |
от 0 до 180° |
1° |
10' |
- |
±10,0' |
|
5 |
от 0 до 360° |
10° |
- |
5' |
±5,0' |
Таблица 2 - Допускаемые отклонения от плоскостности и прямолинейности, а также от
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей (для всех типов, кроме 4-1 и 4-2), мкм, не более, для измерительных поверхностей: - до 100 мм включ. |
5 |
|
- св. 100 до 150 мм включ. |
6 |
|
- св. 150 мм |
8 |
|
Допускаемое отклонение от параллельности измерительных поверхностей линейки угломеров типов 3, 4-3, 5, мкм, не более, для измерительных поверхностей: - до 100 мм включ. |
6 |
|
- св. 100 до 150 мм включ. |
8 |
|
- св. 150 мм |
12 |
|
Примечание: Требования плоскостности и прямолинейности не распространяются: - на | |
|
зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до 150 мм | |
|
включительно; - на зону в 1,5 мм для измерительных поверхностей |
свыше 150 мм; - на |
|
зону 0,2 мм вдоль плоских измерительных поверхностей | |
Таблица 3 -
и масса
ы
|
Тип |
Диаметр лимба, мм х длина линейки, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
1-1, 1-2 |
- |
140 |
125 |
20 |
0,20 |
|
2 |
- |
150 |
150 |
27 |
0,40 |
|
3 |
- |
300 |
140 |
27 |
0,70 |
|
4-1 |
80х120 |
170 |
87 |
20 |
0,09 |
|
120х150 |
220 |
128 |
20 |
0,13 | |
|
150х200 |
288 |
160 |
23 |
0,25 | |
|
300х500 |
675 |
315 |
33 |
1,33 | |
|
300х600 |
775 |
315 |
33 |
1,44 |
таблицы 3
|
Тип |
Диаметр лимба, мм х длина линейки, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
4-2 |
100x150 |
175 |
150 |
22 |
0,20 |
|
150х300 |
303 |
220 |
23 |
0,27 | |
|
200х400 |
405 |
290 |
25 |
0,45 | |
|
250х500 |
505 |
390 |
25 |
0,80 | |
|
300х600 |
605 |
425 |
30 |
1,35 | |
|
4-3 |
150х170 |
195 |
150 |
20 |
0,20 |
|
5 |
- |
300 |
140 |
25 |
0,80 |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Расстояние между кромкой нониуса и основанием (см. рис. 8), мм, не более, для:
|
0,22 0,03 |
|
Значение перекрытия штрихов шкалы основания шкалой нониуса для исполнения 1, мм, не менее |
0,5 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
