Номер по Госреестру СИ: 93442-24
93442-24 Микрометры рычажные ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры рычажные ЧИЗ (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры рычажные ЧИЗ
Рисунок № 1
Внешний вид.
Микрометры рычажные ЧИЗ
Рисунок № 2
Внешний вид.
Микрометры рычажные ЧИЗ
Рисунок № 3
Внешний вид.
Микрометры рычажные ЧИЗ

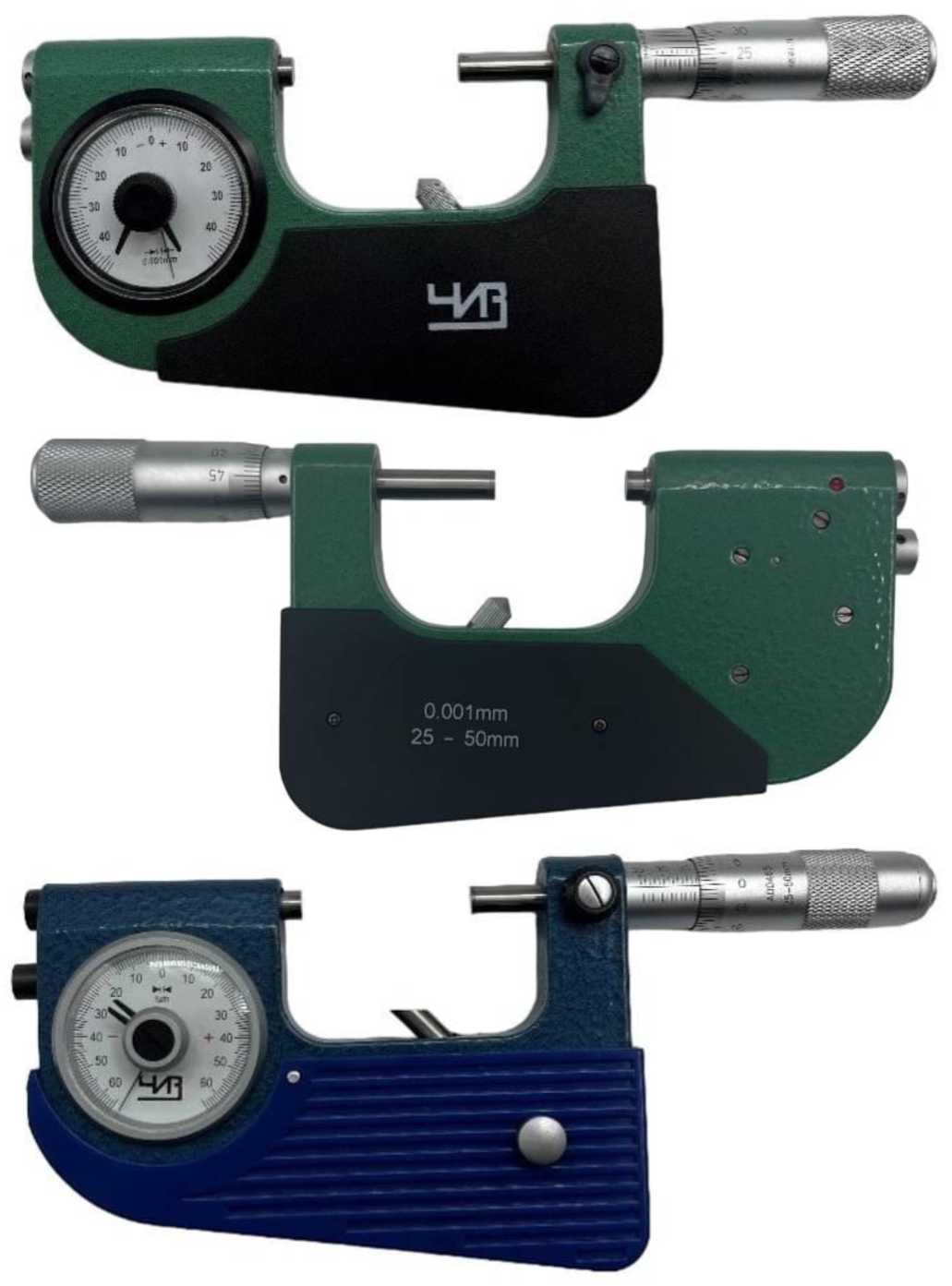

Рисунок № 4
Внешний вид.
Микрометры рычажные ЧИЗ
Рисунок № 5
Внешний вид.
Микрометры рычажные ЧИЗ
Рисунок № 6
Внешний вид.
Микрометры рычажные ЧИЗ

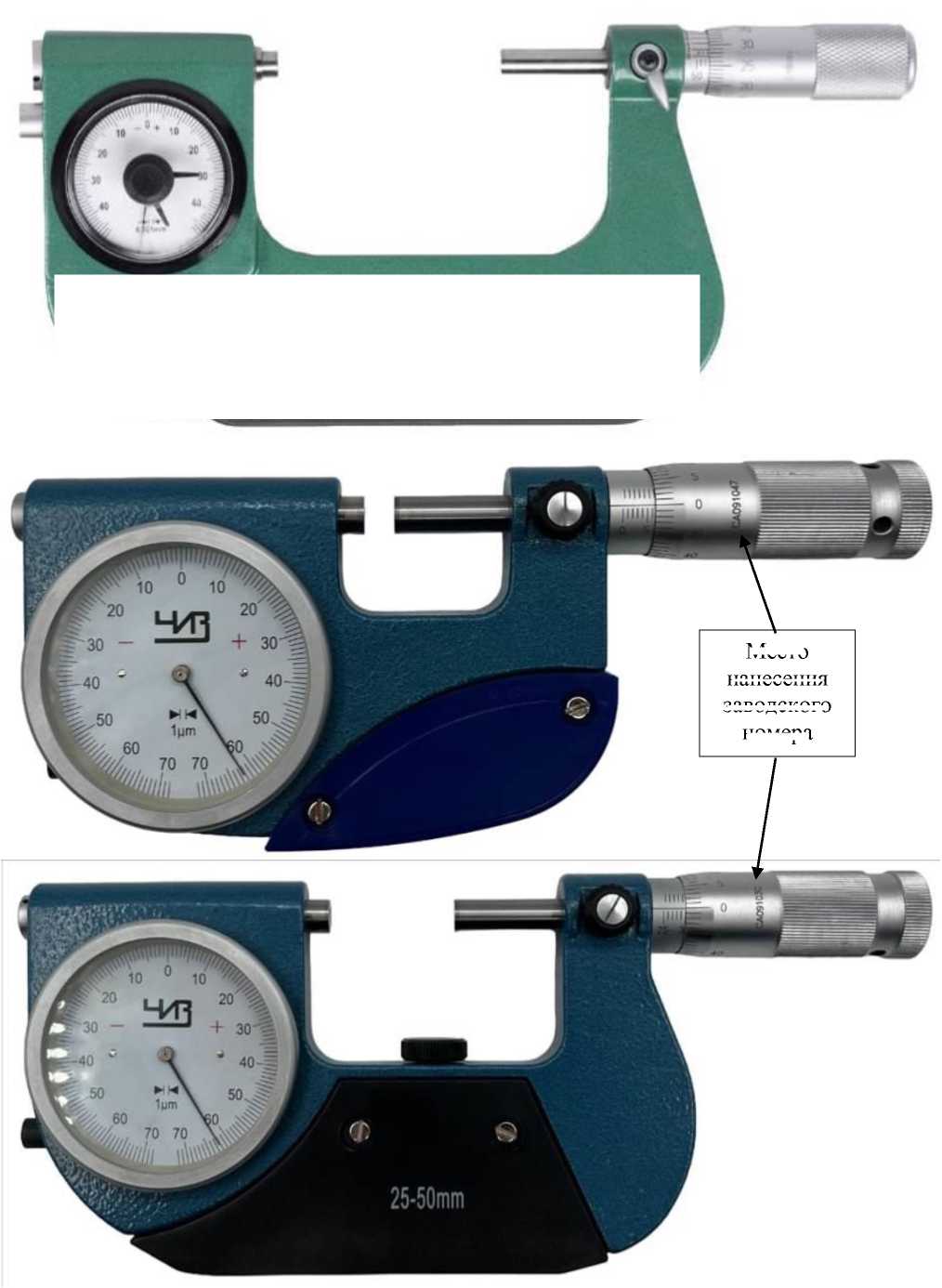

Рисунок № 7
Внешний вид.
Микрометры рычажные ЧИЗ

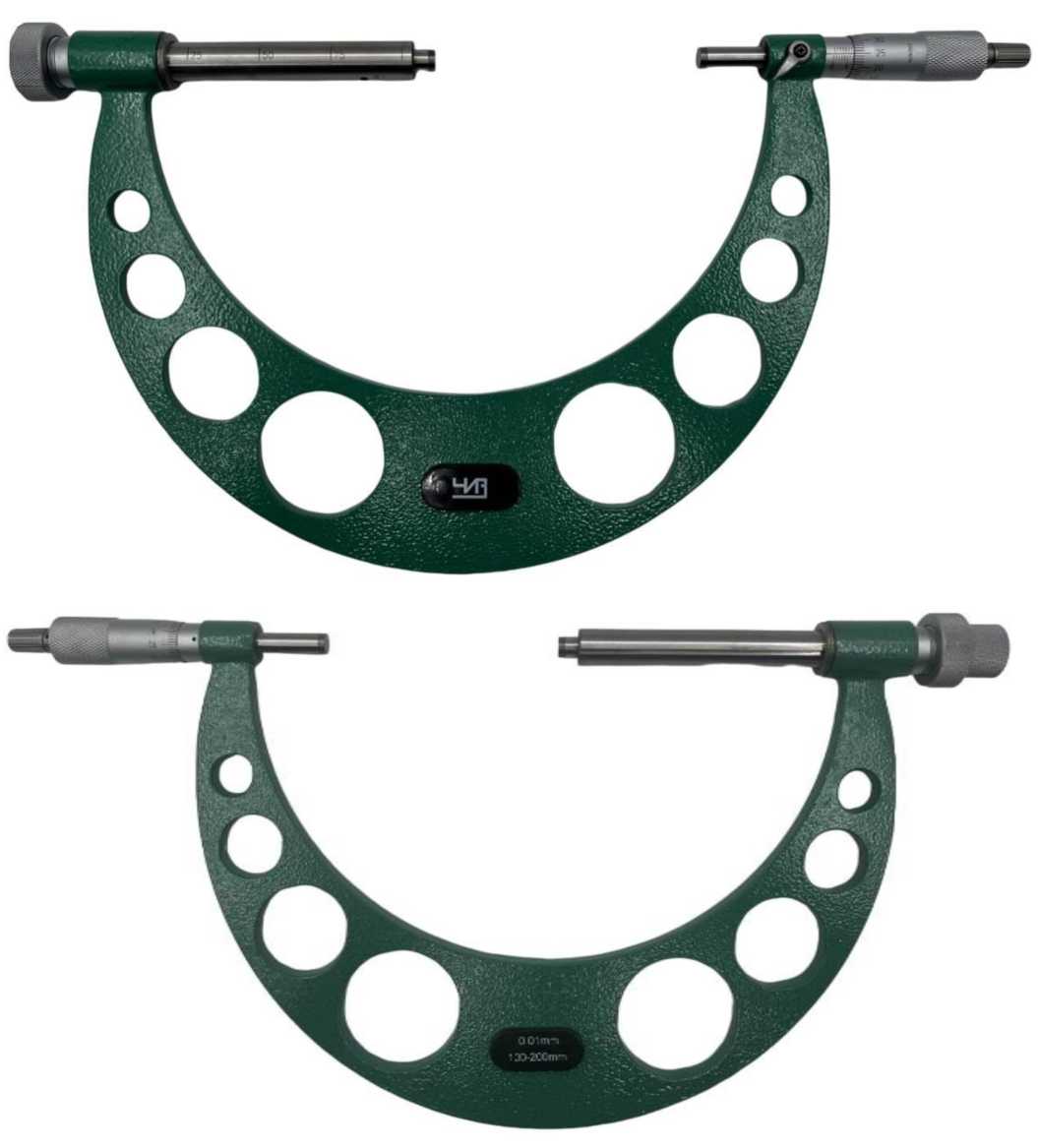

Рисунок № 8
Внешний вид.
Микрометры рычажные ЧИЗ

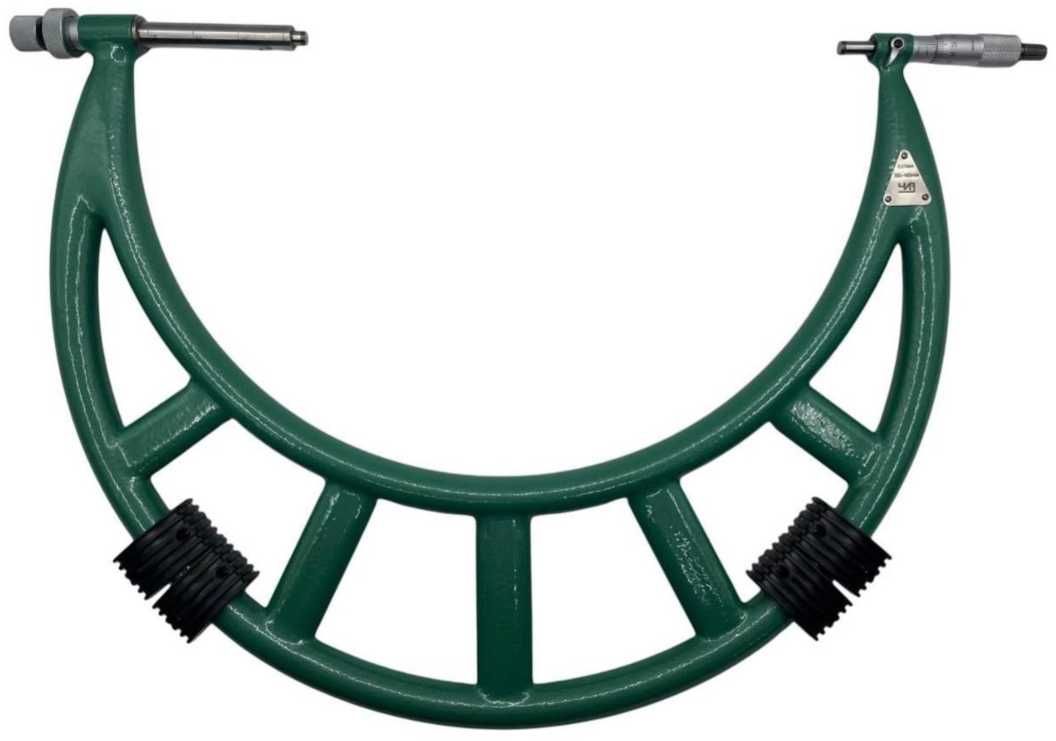

Рисунок № 9
Внешний вид.
Микрометры рычажные ЧИЗ

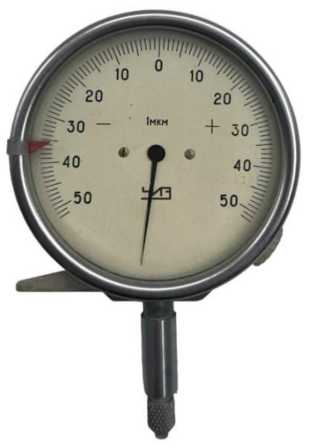

Рисунок № 10
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства - 10.10.2029
Номер записи - 195262
ID в реестре СИ - 1420421
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МРИ Ц, МРИ 200, МРИ, МР-25, МР с микрометром 0-25 мм и отсчетным устройством ±0,06 мм с ц.д. 0,001 мм, МР, мод. МР-25-0,001, диапазон измерений от 75 до 100 мм, цена деления отсчетного устройства 0,001 мм, диапазон измерений от 700 до 800 мм, диапазон измерений от 600 до 700 мм, цена деления отсчетного устройства 0,001 мм, диапазон измерений от 50 до 75 мм, цена деления отсчетного устройства 0,001 мм, диапазон измерений от 25 до 50 мм, цена деления отсчетного устройства 0,001 мм, диапазон измерений от 0 до 25 мм, цена деления отсчетного устройства 0,001 мм, 0-25 мм,
Производитель
Изготовитель - Optim Consult International Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 80
Выдано извещений - 1
Кол-во периодических поверок - 7
Кол-во средств измерений - 73
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микрометры рычажные ЧИЗ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Optim Consult International Co. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91773-24 02.04.2029 |
Нутромеры микрометрические трехточечные, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
91951-24 23.04.2029 |
Нутромеры микрометрические, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93165-24 11.09.2029 |
Проволочки и ролики, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93442-24 10.10.2029 |
Микрометры рычажные ЧИЗ, Обозначение отсутствует Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93612-24 29.10.2029 |
Уровни ЧИЗ, Обозначение отсутствует Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93782-24 15.11.2029 |
Скобы с отсчетным устройством ЧИЗ, Обозначение отсутствует Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94457-25 27.01.2030 |
Угломеры, ЧИЗ Optim Consult International Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Микрометры рычажные ЧИЗ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 50 | 46 | 50 | 0 | 0 | 50 | 50 | 0 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 22 | 15 | 22 | 0 | 0 | 22 | 22 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Микрометры рычажные ЧИЗ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Optim Consult International Co. Limited СТП 055-2024 «Микрометры рычажные ЧИЗ».
ПравообладательOptim Consult International Co. Limited, КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Микрометры изготавливаются следующих модификаций:
-
- МР - с отсчетным устройством, встроенным в скобу;
-
- МРИ - оснащенные съемным отсчетным устройством;
-
- МРИ Ц - оснащенные съемным цифровым отсчетным устройством.
В качестве съемного отсчетного устройства для микрометров модификаций МРИ и МРИ Ц применяются отсчетные устройства следующих модификаций: ИГ, МИГ, ИЧ, ИЧЦ.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом вторая измерительная поверхность связана с механизмом отсчетного устройства. При определении размера детали, измерительными поверхностями, необходимо алгебраическое микрометрической головке и отсчетному устройству.
по микрометрической паре, а стрелочного или цифрового находящейся между двумя суммирование показаний по
Микрометры состоят из скобы, в которой справа установлена микрометрическая головка, а слева отсчетное устройство (встроенное в скобу или съемное) с подвижной измерительной пяткой, подвижных указателей пределов допуска или без них, арретира, соединенного с подвижной измерительной пяткой, или без него, стопорного устройства для закрепления микрометрического винта, теплоизоляционной накладки или без нее, центрирующего упора или без него. Микрометрическая головка микрометров состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе. Микрометрический винт и подвижная измерительная пятка микрометров оснащены твердым сплавом. Измерительные поверхности микрометрического винта и подвижной измерительной пятки микрометров плоские. Микрометры с верхней границей диапазона измерений 50 мм и более должны быть укомплектованы установочными мерами. Установочные меры изготавливаются с плоскими или со сферическими поверхностями, или с одной плоской и одной сферической поверхностями. Установочные меры имеют теплоизоляционные накладки.
Каждая модификация микрометров имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, ценой деления круговой шкалы отсчетного устройства (шагом дискретности цифрового отсчетного устройства), габаритными характеристиками и массой.
Микрометры модификации МР и микрометры модификаций МРИ и МРИЦ с верхней границей диапазоном измерений до 1200 мм снабжены микрометрическим головкой с диапазоном измерений от 0 до 25 мм (МГ-25), микрометры с верхней границей диапазона измерений свыше 1200 мм могут быть снабжены микрометрическим головкой с диапазоном измерений от О до 25 мм (МГ-25) или от О до 50 мм (МГ-50).
Товарный знак наносится на паспорт микрометров типографским
методом, на скобу или корпус отсчетного устройства или табличку, прикрепленную на скобу, или циферблат круговой шкалы отсчетного устройства, или теплоизоляционную накладку краской или методом лазерной гравировки.
Заводской номер для микрометров модификации МР в виде цифрового или цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу, либо теплоизоляционную накладку, либо микрометрическую головку методом лазерной гравировки, либо краской или травлением.
Заводской номер для микрометров модификации МРИ и МРИ Ц в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу, либо теплоизоляционную накладку, либо микрометрическую головку методом лазерной гравировки, либо краской, либо травлением. Заводской номер съемных отсчетных устройств в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса отсчетного устройства методом лазерной гравировки, либо краской, либо травлением, либо с помощью наклейки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров, общий вид и место нанесения заводского номера указаны на рисунках 1 - 8. Общий вид съемных отсчетных устройств указаны на рисунках 9 - 13. Общий вид и место нанесения заводского номера на съемных отсчетных устройствах указаны на рисунке 14. Цвет скобы, а также цвет, форма и внешний вид теплоизоляционных накладок, не влияют на метрологические характеристики микрометров и могут быть изменены изготовителем.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид микрометров модификации МР
Место
нанесения
заводского
номера

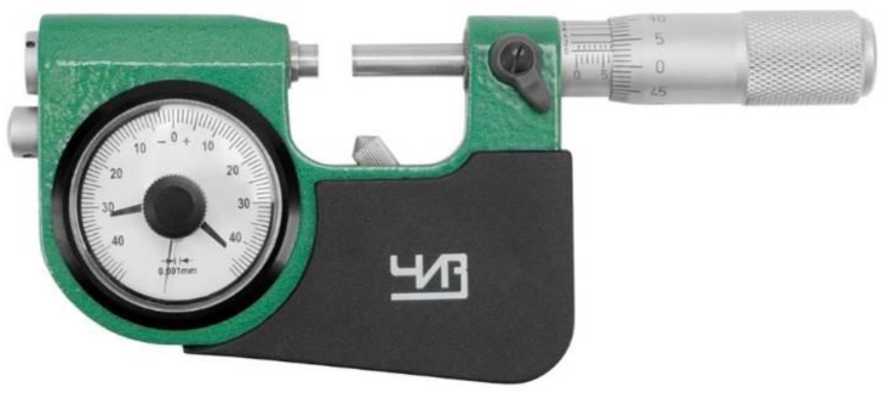

Рисунок 2 - Общий вид микрометров модификации МР
|
441 | ||
Рисунок 3 - Общий вид микрометров модификации МР

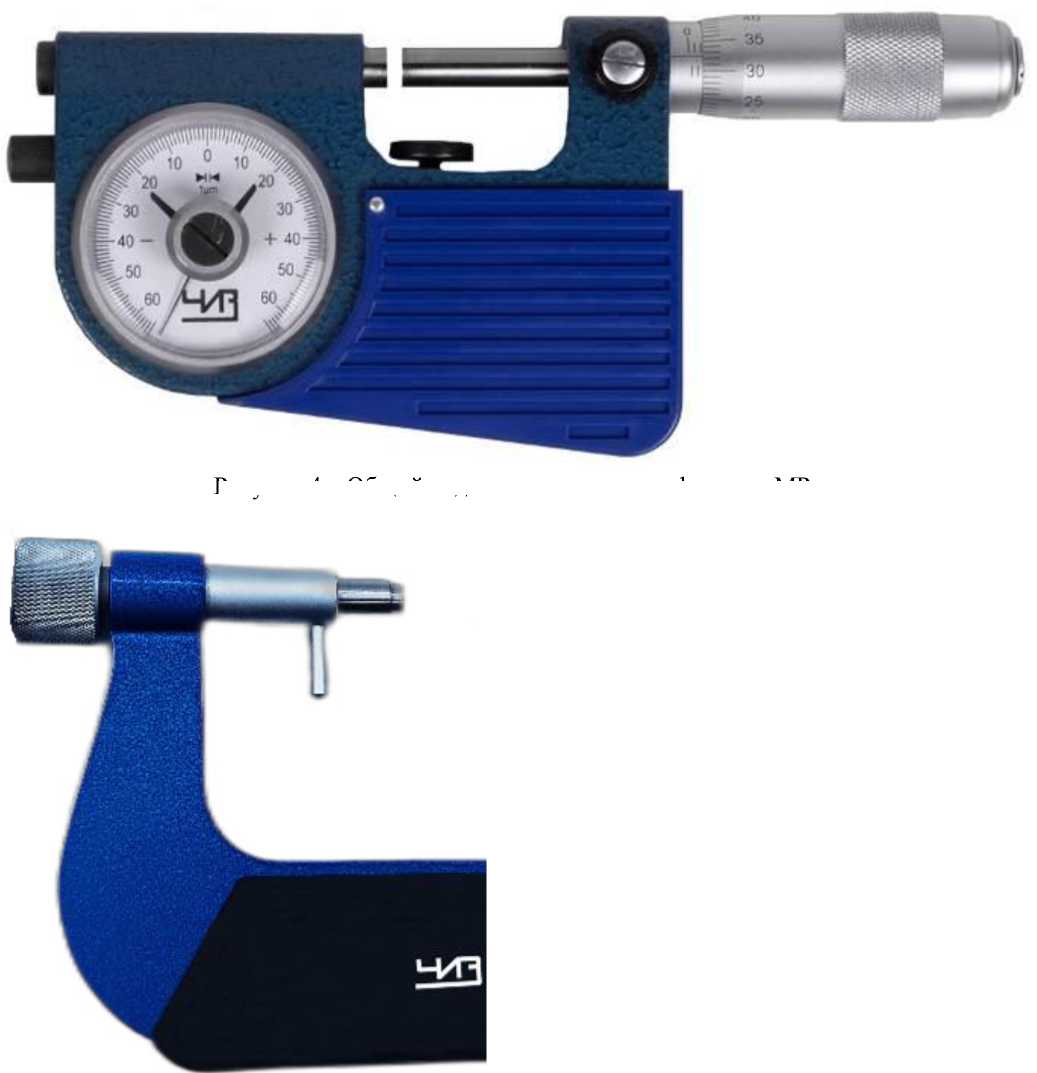

Рисунок 5 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства
Рисунок 4 - Общий вид микрометров модификации МР
Место нанесения заводского номера
Рисунок 6 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства

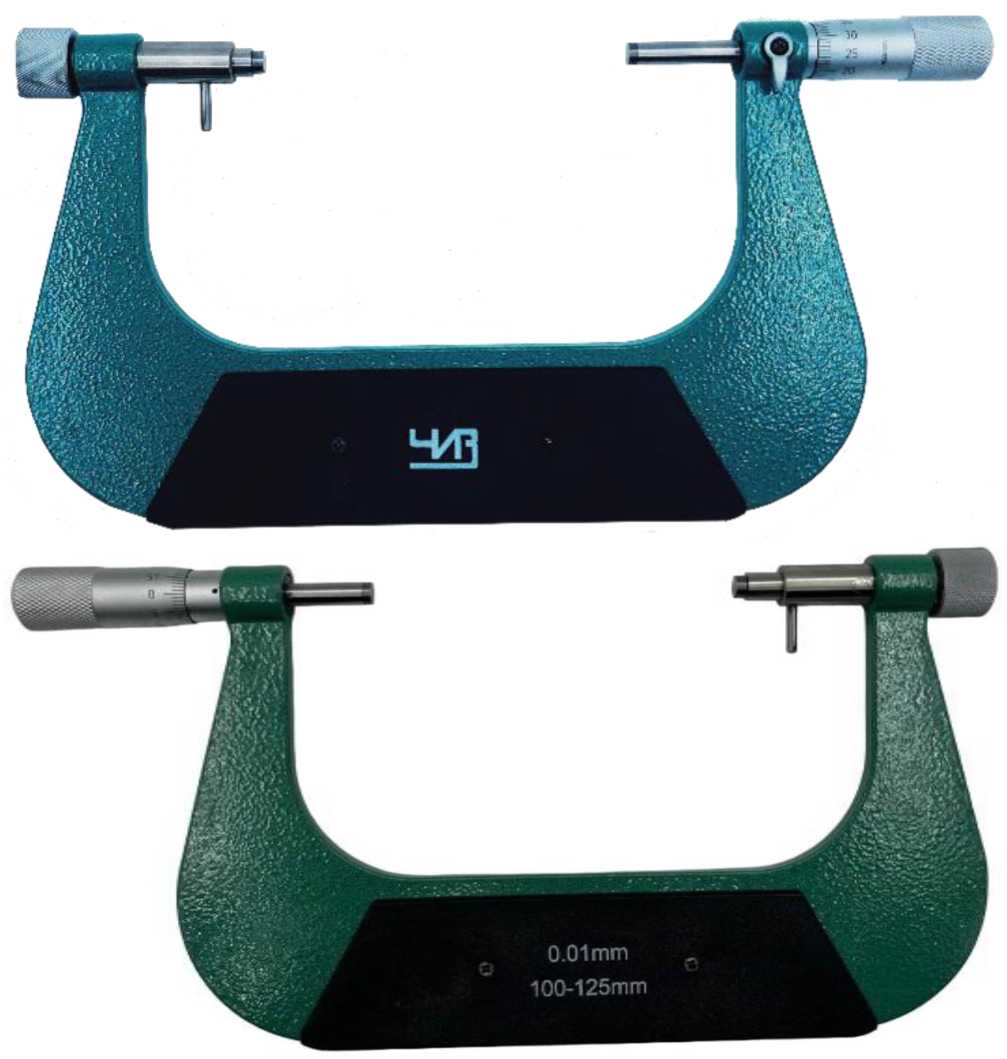

Рисунок 7 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства
Рисунок 8 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства

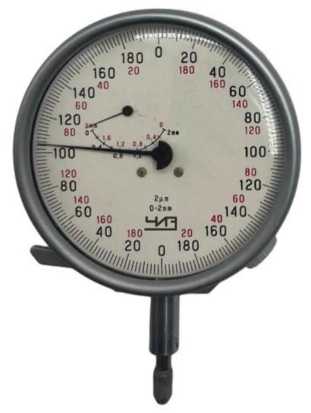

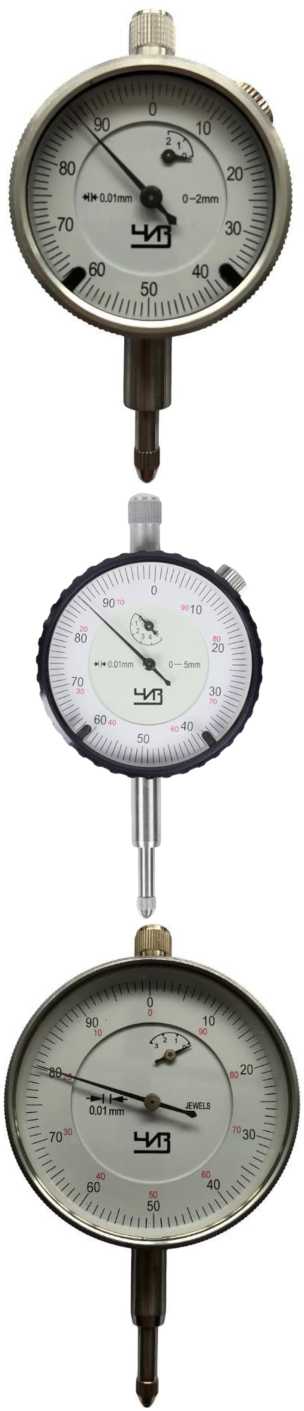

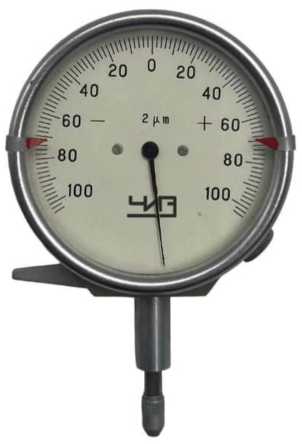

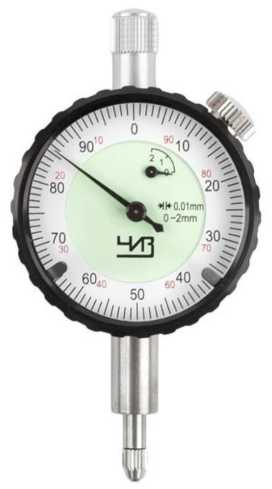

Рисунок 9 - Общий вид съемных отсчетных устройств модификации ИГ

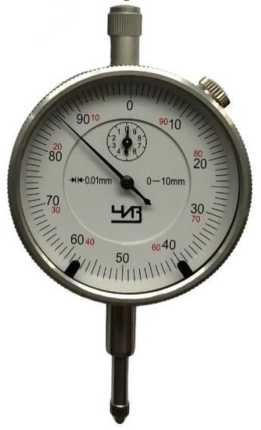

Рисунок 10 - Общий вид съемных отсчетных устройств модификации МИГ

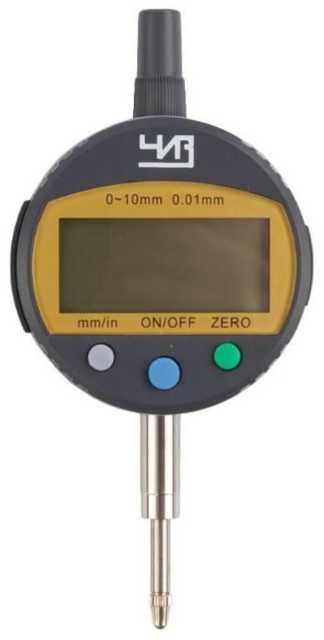

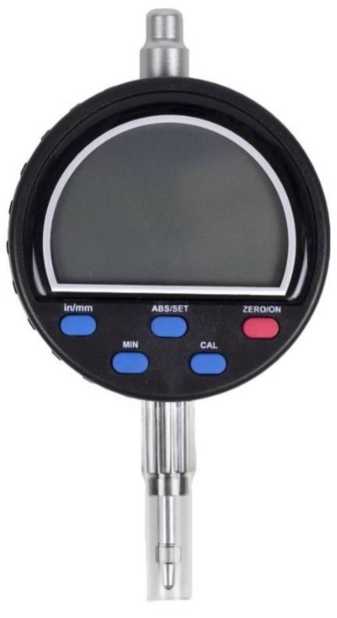

Рисунок 13 - Общий вид съемных отсчетных устройств модификации ИЧЦ
|
inJmni OWOFF |
URO |
|
1 | ||
|
’ 0*12.7mm |
O.Olim ■ | |
|
ol | ||
|
mm/in |
ON/OFF H | |
Место нанесения заводского номера
Рисунок 14 - Общий вид и место нанесения заводского номера
Таблица 8 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр рычажный ЧИЗ |
- |
1 шт. |
|
Отсчетное устройство для микрометров модификации МРИ и МРИ Ц |
- |
1 шт. |
|
Меры установочные1) |
- |
1 компл. |
|
Гильзы центровочные2) |
- |
1 компл. |
|
Переставные пятки3) |
- |
1 компл. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
| ||
Таблица 1 - Метрологические характеристики микрометров модификации МР
|
Модификация |
Диапазон измерений микрометра, мм |
Диапазон измерений микрометрической головки, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | ||
|
Цена деления, мм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм | ||||||
|
МР |
от 0 до 25 |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±2 |
±4 |
от 3 до 7 |
1,0 |
|
от -0,06 до +0,06 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
0,002 |
от -0,04 до +0,04 |
±2 |
±4 |
от 3 до 7 |
1,0 | |||
|
от -0,06 до +0,06 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от 25 до 50 |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±2 |
±4 |
от 3 до 7 |
1,0 | |
|
от -0,06 до +0,06 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
0,002 |
от -0,04 до +0,04 |
±2 |
±4 |
от 3 до 7 |
1,0 | |||
|
от -0,06 до +0,06 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±2 |
±4 |
от 3 до 7 |
1,0 | ||||
|
Модификация |
Диапазон измерений микрометра, мм |
Диапазон измерений микрометрической головки, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | ||
|
Цена деления, мм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм | ||||||
|
МР |
от 50 до 75 |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±3 |
±5 |
от 3 до 7 |
1,0 |
|
от -0,06 до +0,06 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
0,002 |
от -0,04 до +0,04 |
±3 |
±5 |
от 3 до 7 |
1,0 | |||
|
от -0,06 до +0,06 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от 75 до 100 |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±3 |
±5 |
от 3 до 7 |
1,0 | |
|
от -0,06 до +0,06 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
0,002 |
от -0,04 до +0,04 |
±3 |
±5 |
от 3 до 7 |
1,0 | |||
|
от -0,06 до +0,06 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,07 до +0,07 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,10 до +0,10 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
|
от -0,14 до +0,14 |
±3 |
±5 |
от 3 до 7 |
1,0 | ||||
Таблица 2 - Метрологические характеристики микрометров модификаций МРИ и МРИ Ц
МРИ
Модификация
|
Диапазон измерений микрометра, мм |
Диапазон измерений микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
от 0 до 25 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 |
|
от 25 до 50 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 |
|
от 50 до 75 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 |
|
от 75 до 100 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 |
|
от 100 до 125 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 |
|
от 100 до 200 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 |
|
от 125 до 150 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 |
|
от 150 до 200 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 |
|
от 200 до 250 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 |
|
от 200 до 300 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 |
|
от 250 до 300 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 |
|
от 300 до 400 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 |
|
от 400 до 500 |
от 0 до 25 |
±8 |
от 6 до 10 |
2,0 |
|
от 500 до 600 |
от 0 до 25 |
±10 |
от 6 до 10 |
2,0 |
|
от 500 до 1000 |
от 0 до 25 |
±18 |
от 7 до 13 |
2,5 |
|
от 600 до 700 |
от 0 до 25 |
±14 |
от 7 до 13 |
2,5 |
|
от 700 до 800 |
от 0 до 25 |
±14 |
от 7 до 13 |
2,5 |
|
от 800 до 900 |
от 0 до 25 |
±16 |
от 7 до 13 |
2,5 |
|
от 900 до 1000 |
от 0 до 25 |
±18 |
от 7 до 13 |
2,5 |
|
от 1000 до 1200 |
от 0 до 25 |
±20 |
от 7 до 13 |
2,5 |
|
от 1000 до 1200 |
от 0 до 50 |
±22 |
от 7 до 15 |
3,0 |
|
от 1000 до 1500 |
от 0 до 25 |
±22 |
от 7 до 13 |
2,5 |
|
от 1000 до 1500 |
от 0 до 50 |
±25 |
от 9 до 18 |
3,0 |
|
от 1200 до 1400 |
от 0 до 25 |
±25 |
от 9 до 15 |
2,5 |
|
от 1200 до 1400 |
от 0 до 50 |
±28 |
от 9 до 18 |
3,0 |
|
от 1400 до 1600 |
от 0 до 25 |
±28 |
от 9 до 15 |
2,5 |
|
от 1400 до 1600 |
от 0 до 50 |
±32 |
от 9 до 18 |
3,0 |
|
от 1500 до 2000 |
от 0 до 25 |
±28 |
от 9 до 15 |
2,5 |
|
от 1500 до 2000 |
от 0 до 50 |
±32 |
от 9 до 18 |
3,0 |
|
от 1600 до 1800 |
от 0 до 25 |
±32 |
от 9 до 15 |
2,5 |
|
Модификация |
Диапазон измерений микрометра, мм |
Диапазон измерений микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
МРИ |
от 1600 до 1800 |
от 0 до 50 |
±36 |
от 9 до 18 |
3,0 |
|
от 1800 до 2000 |
от 0 до 25 |
±36 |
от 9 до 15 |
2,5 | |
|
от 1800 до 2000 |
от 0 до 50 |
±40 |
от 9 до 18 |
3,0 | |
|
МРИ Ц |
от 0 до 25 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 |
|
от 25 до 50 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 | |
|
от 50 до 75 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 | |
|
от 75 до 100 |
от 0 до 25 |
±5 |
от 3 до 7 |
1,0 | |
|
от 100 до 125 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 | |
|
от 100 до 200 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 | |
|
от 125 до 150 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 | |
|
от 150 до 200 |
от 0 до 25 |
±6 |
от 6 до 10 |
2,0 | |
|
от 200 до 250 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 | |
|
от 200 до 300 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 | |
|
от 250 до 300 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 | |
|
от 300 до 400 |
от 0 до 25 |
±7 |
от 6 до 10 |
2,0 | |
|
от 400 до 500 |
от 0 до 25 |
±8 |
от 6 до 10 |
2,0 | |
|
от 500 до 600 |
от 0 до 25 |
±10 |
от 6 до 10 |
2,0 | |
|
от 500 до 1000 |
от 0 до 25 |
±18 |
от 7 до 13 |
2,5 | |
|
от 600 до 700 |
от 0 до 25 |
±14 |
от 7 до 13 |
2,5 | |
|
от 700 до 800 |
от 0 до 25 |
±14 |
от 7 до 13 |
2,5 | |
|
от 800 до 900 |
от 0 до 25 |
±16 |
от 7 до 13 |
2,5 | |
|
от 900 до 1000 |
от 0 до 25 |
±18 |
от 7 до 13 |
2,5 | |
|
от 1000 до 1200 |
от 0 до 25 |
±20 |
от 7 до 13 |
2,5 | |
|
от 1000 до 1200 |
от 0 до 50 |
±22 |
от 7 до 15 |
3,0 | |
|
от 1000 до 1500 |
от 0 до 25 |
±22 |
от 7 до 13 |
2,5 | |
|
от 1000 до 1500 |
от 0 до 50 |
±25 |
от 7 до 15 |
3,0 | |
|
от 1200 до 1400 |
от 0 до 25 |
±25 |
от 9 до 15 |
2,5 | |
|
от 1200 до 1400 |
от 0 до 50 |
±28 |
от 9 до 18 |
3,0 | |
|
от 1400 до 1600 |
от 0 до 25 |
±28 |
от 9 до 15 |
2,5 | |
|
от 1400 до 1600 |
от 0 до 50 |
±32 |
от 9 до 18 |
3,0 |
|
Модификация |
Диапазон измерений микрометра, мм |
Диапазон измерений микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
МРИ Ц |
от 1500 до 2000 |
от 0 до 25 |
±28 |
от 9 до 15 |
2,5 |
|
от 1500 до 2000 |
от 0 до 50 |
±32 |
от 9 до 18 |
3,0 | |
|
от 1600 до 1800 |
от 0 до 25 |
±32 |
от 9 до 15 |
2,5 | |
|
от 1600 до 1800 |
от 0 до 50 |
±36 |
от 9 до 18 |
3,0 | |
|
от 1800 до 2000 |
от 0 до 25 |
±36 |
от 9 до 15 |
2,5 | |
|
от 1800 до 2000 |
от 0 до 50 |
±40 |
от 9 до 18 |
3,0 |
Таблица 3 - Метрологические характеристики съемных отсчетных устройств
|
Модификация |
Цена деления/шаг дискретности, мм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
|
ИГ |
0,001 |
от -0,05 до +0,05 |
±1,0 |
|
0,002 |
от -0,10 до +0,10 |
±1,5 | |
|
МИГ |
0,001 |
от 0 до 1,0 |
±4,0 |
|
0,002 |
от 0 до 2,0 |
±4,0 | |
|
ИЧ |
0,001 |
от 0 до 1,0 |
±20,0 |
|
0,010 |
от 0 до 2,0 |
±20,0 | |
|
от 0 до 5,0 |
±20,0 | ||
|
от 0 до 10,0 |
±20,0 | ||
|
ИЧЦ |
0,001 |
от 0 до 5,0 |
±20,0 |
|
от 0 до 10,0 |
±20,0 | ||
|
от 0 до 12,5 |
±20,0 | ||
|
от 0 до 12,7 |
±20,0 | ||
|
0,010 |
от 0 до 5,0 |
±20,0 | |
|
от 0 до 10,0 |
±20,0 | ||
|
от 0 до 12,5 |
±20,0 | ||
|
от 0 до 12,7 |
±20,0 |
Таблица 4 - Допуски параллельности и плоскостности измерительных поверхностей микрометров модификаций МР, МРИ и МРИ Ц
|
Диапазон измерений, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм |
Допуск плоскостности плоских измерительных поверхностей микрометров, мкм |
|
от 0 до 25 |
0,9 |
0,9 |
|
от 25 до 50 |
1,0 |
0,9 |
|
от 50 до 75 |
1,2 |
0,9 |
|
Диапазон измерений, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм |
Допуск плоскостности плоских измерительных поверхностей микрометров, мкм |
|
от 75 до 100 |
1,2 |
1,2 |
|
от 100 до 125 |
3,0 |
1,2 |
|
от 100 до 200 |
3,5 |
1,2 |
|
от 125 до 150 |
3,5 |
1,2 |
|
от 150 до 200 |
3,5 |
1,2 |
|
от 200 до 250 |
4,0 |
1,2 |
|
от 200 до 300 |
4,0 |
1,2 |
|
от 250 до 300 |
4,0 |
1,2 |
|
от 300 до 400 |
4,0 |
1,2 |
|
от 400 до 500 |
4,0 |
1,2 |
|
от 500 до 600 |
4,5 |
1,2 |
|
от 500 до 1000 |
5,0 |
1,2 |
|
от 600 до 700 |
5,0 |
1,2 |
|
от 700 до 800 |
5,0 |
1,2 |
|
от 800 до 900 |
5,5 |
1,2 |
|
от 900 до 1000 |
5,5 |
1,2 |
|
от 1000 до 1200 |
6,0 |
1,2 |
|
от 1000 до 1500 |
6,0 |
1,2 |
|
от 1200 до 1400 |
6,5 |
1,2 |
|
от 1400 до 1600 |
6,5 |
1,2 |
|
от 1500 до 2000 |
7,0 |
1,2 |
|
от 1600 до 1800 |
6,5 |
1,2 |
|
от 1800 до 2000 |
7,0 |
1,2 |
Таблица 5 - Метрологические характеристики установочных мер
|
Диапазон измерений микрометров, мм |
Номинальный размер установочных мер, мм |
Допускаемые отклонения длины установочных мер от номинальных размеров, мкм |
Допуск параллельности плоских измерительных поверхностей установочных мер, мкм |
Допуск плоскостности плоских измерительных поверхностей установочных мер, мкм |
|
от 25 до 50 |
25 |
±0,5 |
1,2 |
0,6 |
|
от 50 до 75 |
50 |
±0,5 |
1,2 |
0,6 |
|
от 75 до 100 |
75 |
±0,5 |
1,2 |
0,6 |
|
от 100 до 125 |
100 |
±1,5 |
1,2 |
0,6 |
|
от 125 до 150 |
125 |
±1,5 |
1,2 |
0,6 |
|
от 100 до 200 |
100; 125; 150; 175 |
±2,0 |
1,2 |
0,6 |
|
от 150 до 200 |
175 |
±2,0 |
1,2 |
0,6 |
|
от 200 до 250 |
225 |
±2,5 |
1,8 |
0,9 |
|
от 200 до 300 |
200;225;250;275 |
±2,5 |
1,8 |
0,9 |
|
от 250 до 300 |
275 |
±2,5 |
1,8 |
0,9 |
|
от 300 до 400 |
325,375 |
±3,0 |
- |
- |
|
от 400 до 500 |
425, 475 |
±3,5 |
- |
- |
|
от 500 до 600 |
525,575 |
±4,0 |
- |
- |
и масса
|
Модификация |
Диапазон измерений, мм |
Диапазон измерений микрометрической головки, мм |
Габаритные размеры (Длина X Ширина x В ысота), мм, не более |
Масса, кг, не более |
|
МР |
от 0 до 25 |
от 0 до 25 |
165x72x25 |
0,550 |
|
от 25 до 50 |
от 0 до 25 |
190x85x25 |
0,650 | |
|
от 50 до 75 |
от 0 до 25 |
220x105x25 |
0,950 | |
|
от 75 до 100 |
от 0 до 25 |
230x105x25 |
1,000 | |
|
МРИ |
от 0 до 25 |
от 0 до 25 |
280x105x30 |
0,750 |
|
от 25 до 50 |
от 0 до 25 |
300x120x30 |
0,850 | |
|
от 50 до 75 |
от 0 до 25 |
340x140x30 |
0,950 | |
|
от 75 до 100 |
от 0 до 25 |
360x150x30 |
1,300 | |
|
от 100 до 125 |
от 0 до 25 |
380x170x48 |
1,600 | |
|
от 100 до 200 |
от 0 до 25 |
485x225x48 |
1,700 | |
|
от 125 до 150 |
от 0 до 25 |
450x200x48 |
1,650 | |
|
от 150 до 200 |
от 0 до 25 |
485x225x48 |
1,700 | |
|
от 200 до 250 |
от 0 до 25 |
520x275x48 |
1,800 | |
|
от 200 до 300 |
от 0 до 25 |
565x300x48 |
1,900 | |
|
от 250 до 300 |
от 0 до 25 |
565x300x48 |
1,900 | |
|
от 300 до 400 |
от 0 до 25 |
675x470x48 |
2,200 | |
|
от 400 до 500 |
от 0 до 25 |
765x490x48 |
2,400 | |
|
от 500 до 600 |
от 0 до 25 |
875x580x48 |
3,100 | |
|
от 500 до 1000 |
от 0 до 25 |
1750x920x80 |
4,000 | |
|
от 600 до 700 |
от 0 до 25 |
980x680x48 |
10,500 | |
|
от 700 до 800 |
от 0 до 25 |
1075x740x48 |
5,000 | |
|
от 800 до 900 |
от 0 до 25 |
1200x850x48 |
6,000 | |
|
от 900 до 1000 |
от 0 до 25 |
1300x910x48 |
8,000 | |
|
от 1000 до 1200 |
от 0 до 25 |
1455x940x48 |
12,000 |
|
Модификация |
Диапазон измерений, мм |
Диапазон измерений микрометрической головки, мм |
Габаритные размеры (Длина X Ширина x В ысота), мм, не более |
Масса, кг, не более |
|
МРИ |
от 1000 до 1200 |
от 0 до 50 |
1500x950x50 |
12,100 |
|
от 1000 до 1500 |
от 0 до 25 |
2240x1200x80 |
15,500 | |
|
от 1000 до 1500 |
от 0 до 50 |
2300x1210x85 |
15,600 | |
|
от 1200 до 1400 |
от 0 до 25 |
1655x1055x48 |
12,500 | |
|
от 1200 до 1400 |
от 0 до 50 |
1700x1065x50 |
12,600 | |
|
от 1400 до 1600 |
от 0 до 25 |
1855x1195x48 |
14,000 | |
|
от 1400 до 1600 |
от 0 до 50 |
1900x1205x50 |
14,100 | |
|
от 1500 до 2000 |
от 0 до 25 |
2740x1455x80 |
23,000 | |
|
от 1500 до 2000 |
от 0 до 50 |
2800x1465x85 |
23,100 | |
|
от 1600 до 1800 |
от 0 до 25 |
2055x1305x48 |
18,000 | |
|
от 1600 до 1800 |
от 0 до 50 |
2100x1315x50 |
18,100 | |
|
от 1800 до 2000 |
от 0 до 25 |
2255x1450x48 |
20,000 | |
|
от 1800 до 2000 |
от 0 до 50 |
2300x1460x50 |
20,100 | |
|
МРИ Ц |
от 0 до 25 |
от 0 до 25 |
280x105x30 |
0,750 |
|
от 25 до 50 |
от 0 до 25 |
300x120x30 |
0,850 | |
|
от 50 до 75 |
от 0 до 25 |
340x140x30 |
0,950 | |
|
от 75 до 100 |
от 0 до 25 |
360x150x30 |
1,300 | |
|
от 100 до 125 |
от 0 до 25 |
380x170x48 |
1,600 | |
|
от 100 до 200 |
от 0 до 25 |
485x225x48 |
1,700 | |
|
от 125 до 150 |
от 0 до 25 |
450x200x48 |
1,650 | |
|
от 150 до 200 |
от 0 до 25 |
485x225x48 |
1,700 | |
|
от 200 до 250 |
от 0 до 25 |
520x275x48 |
1,800 | |
|
от 200 до 300 |
от 0 до 25 |
565x300x48 |
1,900 | |
|
от 250 до 300 |
от 0 до 25 |
565x300x48 |
1,900 | |
|
от 300 до 400 |
от 0 до 25 |
675x470x48 |
2,200 | |
|
от 400 до 500 |
от 0 до 25 |
765x490x48 |
2,400 | |
|
от 500 до 600 |
от 0 до 25 |
875x580x48 |
3,100 | |
|
от 500 до 1000 |
от 0 до 25 |
1750x920x80 |
4,000 | |
|
от 600 до 700 |
от 0 до 25 |
980x680x48 |
10,500 | |
|
от 700 до 800 |
от 0 до 25 |
1075x740x48 |
5,000 | |
|
от 800 до 900 |
от 0 до 25 |
1200x850x48 |
6,000 | |
|
от 900 до 1000 |
от 0 до 25 |
1300x910x48 |
8,000 | |
|
от 1000 до 1200 |
от 0 до 25 |
1455x940x48 |
12,000 | |
|
от 1000 до 1200 |
от 0 до 50 |
1500x950x50 |
12,100 | |
|
от 1000 до 1500 |
от 0 до 25 |
2240x1200x80 |
15,500 | |
|
от 1000 до 1500 |
от 0 до 50 |
2300x1210x85 |
15,600 | |
|
от 1200 до 1400 |
от 0 до 25 |
1655x1055x48 |
12,500 | |
|
от 1200 до 1400 |
от 0 до 50 |
1700x1065x50 |
12,600 | |
|
от 1400 до 1600 |
от 0 до 25 |
1855x1195x48 |
14,000 | |
|
от 1400 до 1600 |
от 0 до 50 |
1900x1205x50 |
14,100 | |
|
от 1500 до 2000 |
от 0 до 25 |
2740x1455x80 |
23,000 | |
|
от 1500 до 2000 |
от 0 до 50 |
2800x1465x85 |
23,100 | |
|
от 1600 до 1800 |
от 0 до 25 |
2055x1305x48 |
18,000 | |
|
от 1600 до 1800 |
от 0 до 50 |
2100x1315x50 |
18,100 | |
|
от 1800 до 2000 |
от 0 до 25 |
2255x1450x48 |
20,000 | |
|
от 1800 до 2000 |
от 0 до 50 |
2300x1460x50 |
20,100 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
