Номер по Госреестру СИ: 22607-12
22607-12 Копры маятниковые
(PH)
Назначение средства измерений:
Копры маятниковые РН предназначены для измерения энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости материалов.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PH
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 11 | 26 | 2,36 |
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" | Юридические лица | 3 | 12 | 4,00 |
| ПАО "ОДК - УМПО" | Юридические лица | 2 | 10 | 5,00 |
| АО "ТВСЗ" | Юридические лица | 2 | 5 | 2,50 |
| АО "ТЭМЗ" | Юридические лица | 2 | 4 | 2,00 |
| ФГУП "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ АВИАЦИОННЫХ МАТЕРИАЛОВ" НАЦИОНАЛЬНОГО ИССЛЕДОВАТЕЛЬСКОГО ЦЕНТРА "КУРЧАТОВСКИЙ ИНСТИТУТ" | Юридические лица | 2 | 2 | 1,00 |
| ФГУП "ВИАМ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "НИИ Транснефть" | Юридические лица | 1 | 6 | 6,00 |
| ПАО ТКЗ "Красный котельщик" | Юридические лица | 1 | 5 | 5,00 |
| ООО "ТИЦ ЖТ" | Юридические лица | 1 | 5 | 5,00 |
| АО "РКЦ "Прогресс" | Юридические лица | 1 | 5 | 5,00 |
| Общество с ограниченной ответственностью "СИБЭНЕРГОМАШ - БКЗ" | Юридические лица | 1 | 5 | 5,00 |
| АО "Гос МКБ "Вымпел" им. И.И. Торопова" | Юридические лица | 1 | 4 | 4,00 |
| АО «НИИ стали» | Юридические лица | 1 | 4 | 4,00 |
| АО "КБЭ XXI ВЕКА" | Юридические лица | 1 | 4 | 4,00 |
| ООО НТО "ИРЭ-ПОЛЮС" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ЗДТ "РЕКОМ" ИНН 7806019803 | Юридические лица | 1 | 3 | 3,00 |
| АО "КБхиммаш им. А.М. Исаева" | Юридические лица | 1 | 3 | 3,00 |
| ПАО "ОДК-САТУРН" | Юридические лица | 1 | 3 | 3,00 |
| АО НИИ СТАЛИ | Юридические лица | 1 | 2 | 2,00 |
| ООО "ЗДТ "РЕКОМ" ИНН7806019803 | Юридические лица | 1 | 2 | 2,00 |
| ООО "РСЗ МАЦ" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "КОНСТРУКТОРСКОЕ БЮРО ЭЛЕКТРОИЗДЕЛИЙ XXI ВЕКА" | Юридические лица | 1 | 2 | 2,00 |
| АО "ЦНИИ "Буревестник" | Юридические лица | 1 | 2 | 2,00 |
| АО "КБЭ ХХI века" | Юридические лица | 1 | 2 | 2,00 |
| ООО «ВПГ Лазеруан» | Юридические лица | 1 | 2 | 2,00 |
| АО "НИКИЭТ" | Юридические лица | 1 | 2 | 2,00 |
| АО «КБХИММАШ ИМ. А.М. ИСАЕВА» | Юридические лица | 1 | 2 | 2,00 |
| Юр. Лицо | Юридические лица | 1 | 2 | 2,00 |
| ООО «МЛЗ» | Юридические лица | 1 | 2 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1d6a7b61-118a-e5a6-23d8-ddaa1139c415 | 22607-12 | 2024-11-27 | — | актуальная |
| 57809f47-4687-0394-35fa-f5cab2fb96e3 | 22607-12 | 2024-11-26 | 2024-11-27 | архивная |
| 010b3649-ba3a-3960-ec17-2f98d6d59a3d | 22607-12 | 2020-05-07 | 2024-11-26 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 27.11.2024
Срок свидетельства - 23.08.2017
Номер записи - 104177
ID в реестре СИ - 326577
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
PH-300, PH, мод. PH-300, РН-300, Нет модификации, РН-50, модификация PH-300, PH-450, PH-25, РН 300, мод. PH-150, (за один маятник), мод. РН-300, PH, мод. РН-300, PH, мод. PH-300, PH 300, нет данных, мод. PH-450, PH-50, мод.РН-300
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кол-во поверок - 225
Выдано извещений - 3
Кол-во периодических поверок - 165
Кол-во средств измерений - 61
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 3374 дн.
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
№649 от 2012.08.22 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 22607-12, 22711-22712-12, 51009-12)
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2028 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53730-13 11.05.2028 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2028 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53733-13 11.05.2028 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53734-13 11.05.2028 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 6 | 0 | 6 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 12 | 0 | 12 | 1 | 12 | 0 | 12 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 11 | 0 | 7 | 0 | 6 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Корпорация "ВСМПО-АВИСМА" (RA.RU.311434) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 0 | 22 | 0 | 11 | 0 | 11 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 3 | 1 | 4 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 5 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 9 | 3 | 0 | 9 | 0 | 7 | 0 | 7 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 3 | 0 | 10 | 0 | 3 | 0 | 3 | ||
| ООО "ОТГ" (RA.RU.315052) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
12015 | 8890 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
3242 | 8890 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2600 | 8890 |
|
ФБУ УРАЛТЕСТ Свердловская область |
22432 | 8890 |
|
ФБУ Ярославский ЦСМ Ярославская область |
4159 | 8890 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепленную к боковой поверхности методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы. устанавливающие требования к копрам маятниковым РН
1 Техническая документация изготовителя «Walter+bai ag».
2 ГОСТ 10708-82 «Копры маятниковые. Технические условия»
осуществляется по МП ТИнТ 40-2012 «Копры маятниковые РН. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 14.06.2012г.
Основные средства поверки:
Квадрант оптический типа - КО-30М, ±180°; ПГ ±30". ТУ3.-3.1387-76;
Динамометр сжатия 2-го разряда - ГОСТ 8.663-09;
Секундомер механический по ТУ 25-1819.0021-90. диапазон (0-60)с. (0-60)мин.. с ценой деления 0.2с. с погрешностью не более ±0.2 %
Принцип действия копров маятниковых РН основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.
Конструктивно копры маятниковые РН состоят из рамы со стойкой, маятника с молотом, механизма поднятия, отпускания и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных.
В верхней части стойки закреплена ось, на которой подвешен маятник с молотом, в котором находится ударный нож и установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол подъёма маятника до удара и угол взлёта маятника после разрушения образца. Для удержания маятника во взведенном положении имеется фиксирующая защелка.
Испытываемый образец, в зависимости от вида испытаний, крепится на опорах, в зажимных губках или в поперечном ярме, расположенных на раме.
Модуль управления и обработки данных предназначен для управления работой копров маятниковых РН, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Конструкция корпуса копров маятниковых РН обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Копры маятниковые РН выпускаются в девяти модификациях, отличающихся друг от друга диапазоном измерения энергии, габаритными размерами и массой.

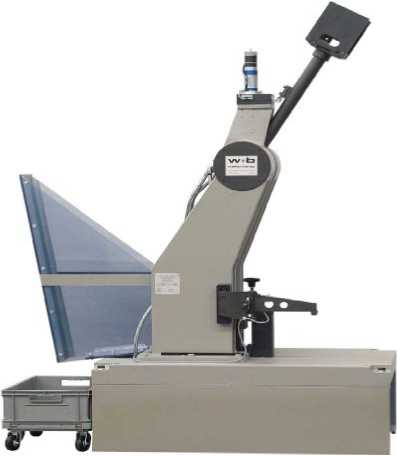

Рисунок 1. Копер маятниковый РН
Лист № 2 Всего листов 4 Метрологические и технические характеристики
Метрологические и технические характеристики копров маятниковых РН приведены в
таблице 1.
Таблица 1
|
Характеристи ки |
Модификации | ||||||||
|
РН-15 |
РН-25 |
РН-50 |
РН-75 |
РН-150 |
РН-300 |
РН-450 |
РН-600 |
РН-750 | |
|
Номинальное значение потенциальной энергии маятника, Дж |
15 |
25 |
50 |
75 |
150 |
300 |
450 |
600 |
750 |
|
Номинальный вес маятника, кг |
1,96 |
3,26 |
6,53 |
9,8 |
9,983 |
19,964 |
29,946 |
43,84 |
54,8 |
|
Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % |
± 0,5 | ||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания ,не более, % |
± 0,5 | ||||||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,15 |
±0,25 |
±0,5 |
±0,75 |
± 1,5 |
± 3,0 |
±4,5 |
±6,0 |
±7,5 |
|
Скорость движения маятника в момент удара, м/с |
3,8 |
5,25 | |||||||
|
Габаритные размеры (дхШ*В), мм |
510 х 380 х 720 |
640 х 480 х 1100 |
1120 х 610 х 1240 |
1680 х 910 х 1700 |
1810 х 1020 х 1900 |
2005 х 1110 х 2120 |
2110 х 1120 х 2220 | ||
|
Масса, кг |
320 |
460 |
600 |
850 |
1400 |
1600 | |||
|
Напряжение питания переменного тока (50Гц), В |
380 | ||||||||
копров маятниковых РН приведены в
таблице 1.
Таблица 1
|
Характеристи ки |
Модификации | ||||||||
|
РН-15 |
РН-25 |
РН-50 |
РН-75 |
РН-150 |
РН-300 |
РН-450 |
РН-600 |
РН-750 | |
|
Номинальное значение потенциальной энергии маятника, Дж |
15 |
25 |
50 |
75 |
150 |
300 |
450 |
600 |
750 |
|
Номинальный вес маятника, кг |
1,96 |
3,26 |
6,53 |
9,8 |
9,983 |
19,964 |
29,946 |
43,84 |
54,8 |
|
Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % |
± 0,5 | ||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания ,не более, % |
± 0,5 | ||||||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,15 |
±0,25 |
±0,5 |
±0,75 |
± 1,5 |
± 3,0 |
±4,5 |
±6,0 |
±7,5 |
|
Скорость движения маятника в момент удара, м/с |
3,8 |
5,25 | |||||||
|
Габаритные размеры (дхШ*В), мм |
510 х 380 х 720 |
640 х 480 х 1100 |
1120 х 610 х 1240 |
1680 х 910 х 1700 |
1810 х 1020 х 1900 |
2005 х 1110 х 2120 |
2110 х 1120 х 2220 | ||
|
Масса, кг |
320 |
460 |
600 |
850 |
1400 |
1600 | |||
|
Напряжение питания переменного тока (50Гц), В |
380 | ||||||||
Программное обеспечение (ПО), устанавливаемое в энергонезависимую память модуля
управления, отражено в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Charpy |
Charpy_pro |
I-2000-WIN-NT |
8CB9C3FF |
CRC 32 |
I - метрологически значимая часть ПО;
2000-WIN-NT - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
