Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 50633-12
50633-12 Машина универсальная испытательная трехзонная
(LFM-600/200/150)
Назначение средства измерений:
Машина универсальная испытательная трехзонная LFM-600/200/150 (далее - машина) предназначена для одновременных измерений силы и деформации образцов при механических испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и других материалов на растяжение, сжатие и изгиб.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
LFM-600/200/150
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Публичное акционерное общество «Магнитогорский металлургический комбинат», ИНН 7414003633 | Юридические лица | 1 | 2 | 2,00 |
| Публичное акционерное общество "Магнитогорский металлургический комбинат" (ПАО "ММК"), ИНН 7414003633 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b8aeb6c3-3477-34aa-fae6-1702a88fce50 | 50633-12 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 140120
ID в реестре СИ - 362520
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
нет данных, LFM-600/200/150, нет
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кол-во поверок - 11
Выдано извещений - 1
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2028 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53730-13 11.05.2028 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2028 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53733-13 11.05.2028 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53734-13 11.05.2028 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 0 | 3 | 1 | 2 | 0 | 2 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Измерительные сигналы обрабатываются с помощью специализированного программного обеспечения - системы автоматизации Dion pro+.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО системы автоматизации Dion pro+ |
Dion pro+. |
4.64 |
2А82СЕ9Е |
CRC 32 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО не оказывает влияния на метрологические характеристики машины.
место нанесения
знака поверки

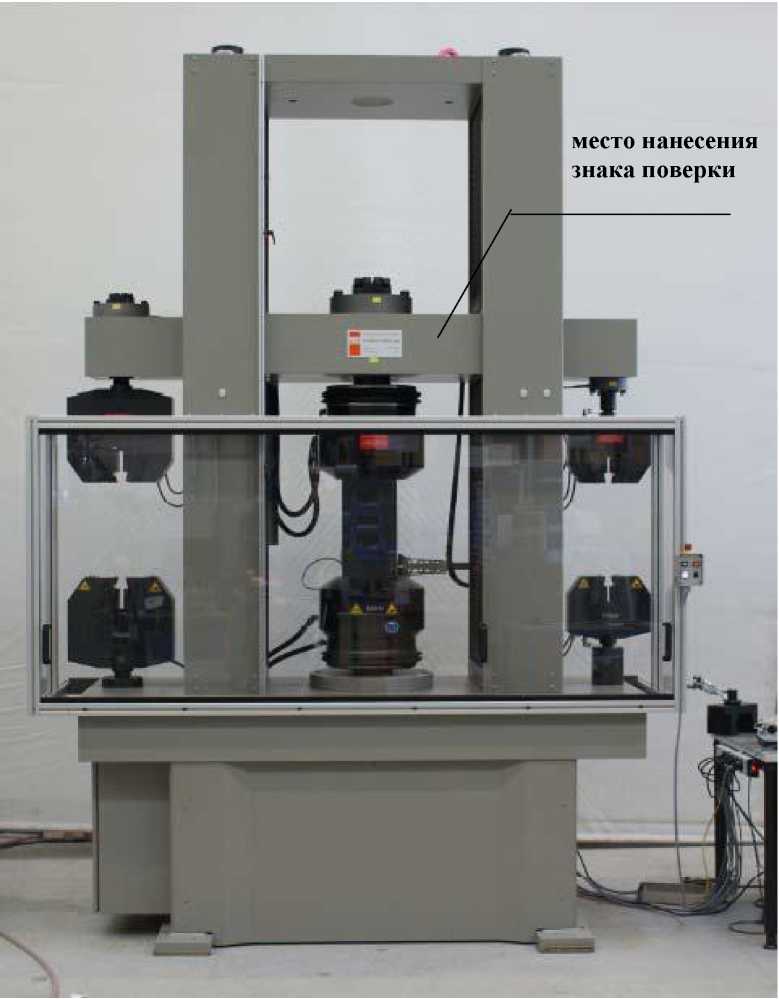

Рисунок 1- Внешний вид машины универсальной LFM-600/200/150
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится типографским способом на титульный лист руководства по эксплуатации в левой верхней части листа и на раме машины методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в инструкции по эксплуатации машины.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к машине универсальной испытательной трехзонной LFM-600/200/150
1 ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
3 Техническая документация «Walter+Bai AG», Швейцария.
Машина применяется вне сферы государственного регулирования обеспечения единства измерений.
осуществляется по документу МП 68-261-2011 «ГСИ. Машина универсальная испытательная трехзонная LFM-600/200/150. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- динамометр электронный растяжения ДМР-3/0,5МГ 4 (№ Госреестра 35793-07), диапазон измерений от 3 кН до 30 кН, ПГ±0,12%;
- динамометр электронный сжатия ДМС -2/0,5 МГ 4 (№ Госреестра 35793-07), диапазон измере -ний от 2 кН до 20 кН, ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-1000И-0,5 (№ Госреестра 32778-06), диапазон измерений от 100 кН до 1 МН ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-200И-0,5 (№ Госреестра 32778-06), диапазон измерений от 20 кН до 200 кН, ПГ±0,12 %;
- секундомер механический по ТУ 25-1819.0021-90;
- длинномер вертикальный ИЗВ-2, диапазон измерения (0-250) мм, ПГ±3,1 мкм;
- рулетка измерительная Р-10, КТ3 по ГОСТ 7502-98.
Принцип действия машины заключается в одновременном измерении силы и деформации образцов с постоянной заданной скоростью. Сила, приложенная к образцу, преобразуется тензорезисторным датчиком в электрический сигнал, который через соединительный кабель передается в электронный блок управления. Тензорезисторный датчик силы с электронным блоком и компьютером являются силоизмерителем. Измеритель перемещений имеет оптический преобразователь, регистрирующий вращение ротора электродвигателя привода, которое определяет перемещение подвижной траверсы. Количество электрических импульсов от оптического преобразователя, передаваемых в компьютер, пропорционально перемещению подвижной траверсы, а количество импульсов в единицу времени - ее скорости. Измеренные значения усилия и деформации отображаются на дисплее.
Машина состоит из основания, на котором закреплена рама с тремя подвижными и тремя неподвижными траверсами. Подвижные траверсы перемещаются по направляющей колонне с помощью шариковинтовой пары. Винт шариковинтовой пары приводится во вращение с помощью электродвигателя, расположенного в основании машины. Скорость перемещения подвижных траверс регулируется с помощью электронного блока управления.
Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Датчик силы размещен на неподвижной траверсе.
Измерения деформации испытываемых образцов производятся с применением датчиков продольной деформации. Внешний вид машины приведен на рисунке 1.
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Машина универсальная испытательная трехзонная LFM-600/200/150 |
1 | |
|
Персональный компьютер |
1 | |
|
Комплект кабелей присоединительных, захватов, зажимов |
1 | |
|
Программное обеспечение |
Dion pro+ |
1 |
|
Инструкция по эксплуатации «Машина универсальная испытательная трехзонная LFM-600/200/150» |
1 | |
|
ГСИ. Машина универсальная испытательная трехзонная LFM-600/200/150. Методика поверки. |
МП 68-261-2011 |
1 |
|
Технический паспорт «Машина универсальная испытательная трехзонная LFM-600/200/150» |
1 |
|
Наименование параметра |
Значение | ||
|
Зона 1 |
Зона 2 |
Зона 3 | |
|
Наибольшая предельная нагрузка, кН |
600 |
200 |
150 |
|
Пределы допускаемой относительной погрешности силоизмерителя, % |
±0,5 | ||
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
400 | ||
|
Пределы допускаемой относительной погрешности регулировки скорости перемещения подвижной траверсы, % |
±0,3 |
±0,5 |
±0,5 |
|
Высота рабочего пространства без захватов, мм |
1100 | ||
|
Диапазон измерения продольной деформации образцов, мм |
от 0 до 300 | ||
|
Наименование параметра |
Значение | ||
|
Зона 1 |
Зона 2 |
Зона 3 | |
|
Пределы допускаемой относительной погрешности при измерении продольной деформации образцов, % |
±1, но не менее |
,05 мм | |
|
Габаритные размеры, мм, не более: | |||
|
- высота |
3 440 | ||
|
- длина |
1 050 | ||
|
- ширина |
2 400 | ||
|
Масса машины, кг |
7 200 | ||
|
Потребляемая от сети мощность, В • А, не более |
400 | ||
|
Условия эксплуатации: | |||
|
- диапазон температуры окружающей среды, °С; |
От 10 до 35 | ||
|
- диапазон влажности воздуха, % |
От 10 до 90 | ||
|
Срок службы, лет, не менее |
10 | ||
