Номер по Госреестру СИ: 22712-12
22712-12 Машины универсальные испытательные
(LF)
Назначение средства измерений:
Машины универсальные испытательные LF предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.

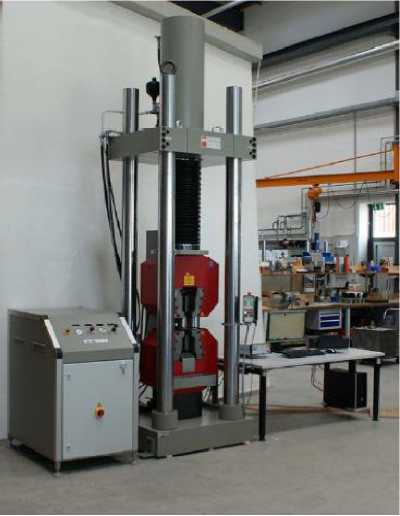

Внешний вид.
Машины универсальные испытательные
Рисунок № 1

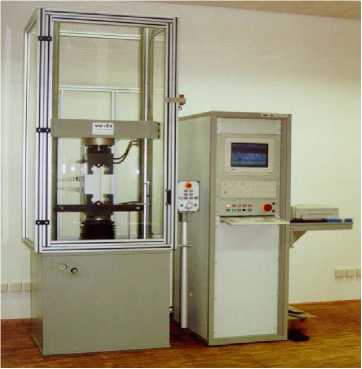

Внешний вид.
Машины универсальные испытательные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.08.2017
Номер записи - 104357
ID в реестре СИ - 326757
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификация LF 1500, модификация LF 1500, мод. LF 600, Машина универсальная испытательная, ZD-100, LFM 250kN, LF600, LF250kN/20kN, LF-TTM, LF-600, LF-1500, LF-1000, LF 600, LF 4000, LF 3000, LF 300, LF 250kN/20kN, LF 1000, LF,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 93
Выдано извещений - 1
Кол-во периодических поверок - 60
Кол-во средств измерений - 24
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№649 от 2012.08.22 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 22607-12, 22711-22712-12, 51009-12)
Наличие аналогов СИ: Машины универсальные испытательные (LF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Walter + Bai AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2028 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53730-13 11.05.2028 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2028 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53733-13 11.05.2028 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53734-13 11.05.2028 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Кто поверяет Машины универсальные испытательные (LF)
Стоимость поверки Машины универсальные испытательные (LF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
40450 | 18355 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10630 | 18355 |
|
ФБУ Челябинский ЦСМ Челябинская область |
3984 | 18355 |
Программное обеспечение
Программное обеспечение (ПО), устанавливаемое в блок управления с загрузочного
диска, отображено в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Dion |
Dion pro |
V 4.ХХ* |
3AC34EE6 |
CRC 32 |
* 4. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным LF
Техническая документация изготовителя .
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
Поверка
Поверкаосуществляется по МП ТИнТ 39-2012 «Машины универсальные испытательные LF. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 28.05.2012г.
Основные средства поверки:
- динамометры с пределами допускаемой относительной погрешности не более ± 0,12 %;
- измерители длины цифровые с пределом допускаемой относительной погрешности ± 0,3 %;
- секундомер механический с погрешностью не более ± 0,2 %.
Изготовитель
«Walter+bai ag»Industriestrasse 4, CH - 8224 Lohningen, Швейцария Тел. +41 52 687 25 25, факс +41 52 687 25 20.
E-mail: info@walterbai.com, web: www.walterbai.com
Заявитель
ООО «Мелитэк»
117342, г. Москва, ул. Обручева 34/63 стр.2 Тел/факс: (495) 781-07-85
web: www.melytec.ru
Испытательный центр
ООО «ТестИнТех»
123308, Москва, ул.Мневники, д.1 ИНН 7734656656, КПП 773401001
Принцип действия машин универсальных испытательных LF основан на преобразовании деформации испытуемого образца при растяжении, сжатии или изгибе в аналоговый электрический сигнал, пропорциональный измеряемой величине.
Машины универсальные испытательные LF состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в клиновых или гидравлических захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации. Конструкция корпуса машин универсальных испытательных LF обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными.
Машины универсальные испытательные LF выпускаются в двенадцати модификациях. Модификации LF 100, LF 250, LF 400 снабжены двумя направляющими колоннами, а модификации LF 600, LF 1000, LF 1500, LF 2000, LF 2500, LF 3000, LF4000, LF5000, LF6000 снабжены четырьмя направляющими колоннами. Модификации машин универсальных испытательных LF отличаются наибольшим пределом нагрузки, габаритными размерами, массой.
Рисунок 1. Общий вид машины универсальной испытательной LF с двумя направляющими колоннами.
Рисунок 2. Общий вид машины универсальной испытательной LF с четырьмя направляющими колоннами.
машин универсальных испытательных LF приведены в таблице 2.
Таблица 2
|
Характеристики |
LF |
LF |
LF |
LF |
LF |
LF |
LF |
LF |
LF |
LF |
LF |
LF |
|
100 |
250 |
400 |
600 |
1000 |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 | |
|
Наибольшая предельная нагрузка, кН |
100 |
250 |
400 |
600 |
1000 |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
|
Пределы допускаемой отно- | ||||||||||||
|
сительной погрешности сило- |
± 0,5 | |||||||||||
|
измерителя, % | ||||||||||||
|
Пределы допускаемой отно- | ||||||||||||
|
сительной погрешности изме- |
± 1 | |||||||||||
|
рения перемещения подвижной траверсы, % | ||||||||||||
|
Характеристики |
LF 100 |
LF 250 |
LF 400 |
LF 600 |
LF 1000 |
LF 1500 |
LF 2000 |
LF 2500 |
LF LF LF LF 3000 4000 5000 6000 | |
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
220 |
200 |
200 |
210 |
210 |
200 | ||||
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, % |
± 1 | |||||||||
|
Высота рабочего пространства без захватов, мм |
800 |
800 |
900 |
1200 |
1400 |
1600 |
1600 | |||
|
Габаритные размеры: высота, мм длина, мм ширина, мм |
2485 680 600 |
2870 880 600 |
3175 920 600 |
3390 800 600 |
3740 1020 800 |
4025 1170 1000 |
4200 1400 1170 |
4200 1600 1200 |
4400 1600 1260 |
4400 2600 1830 |
|
Масса машины, кг |
1480 |
1850 |
2110 |
2195 |
2450 |
2655 |
2810 |
2850 |
3120 |
3300 3500 4000 |
|
Питание: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |||||||||
